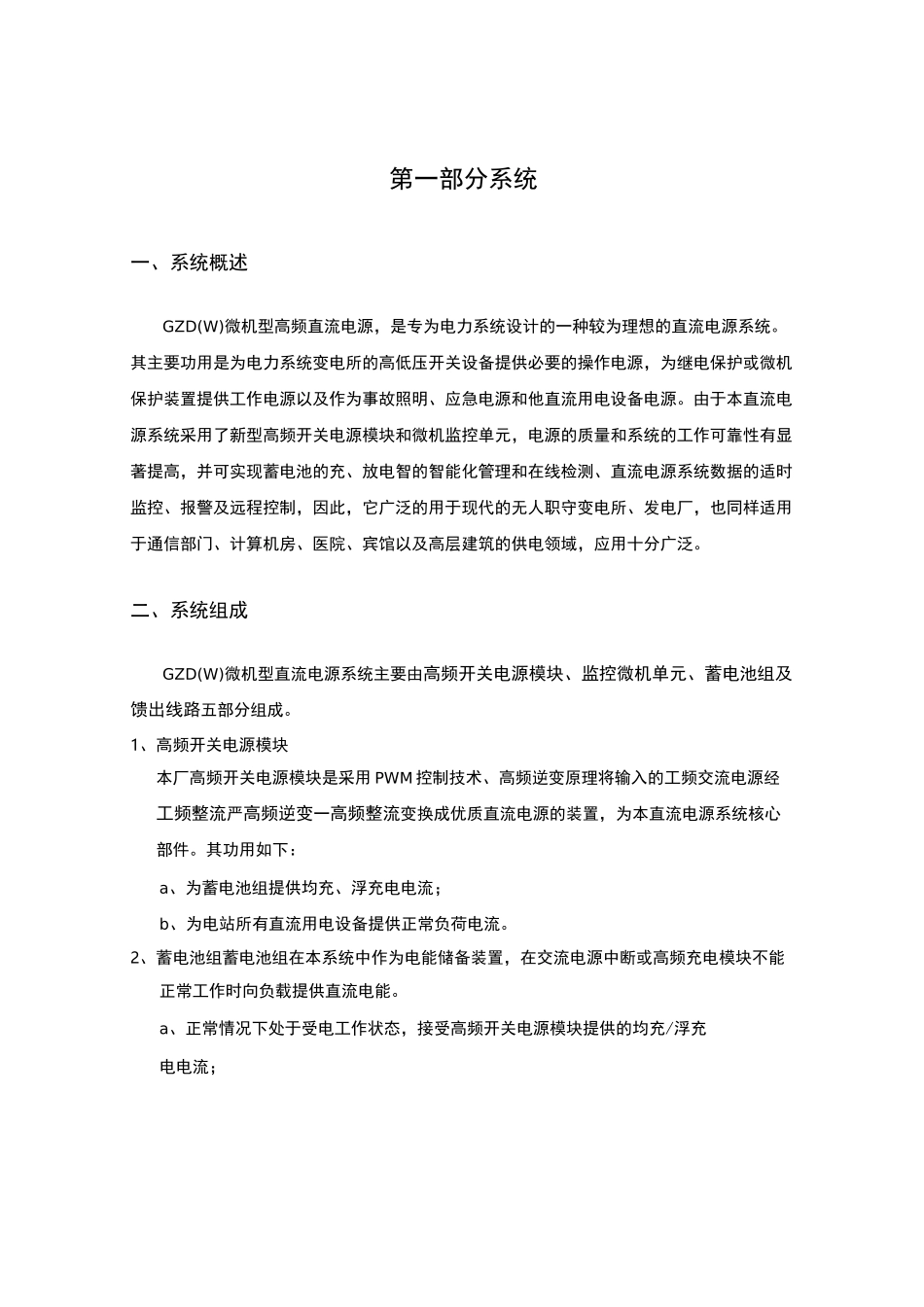

ISO9001：2000国际质量体系认证产品微机型高频开关直流电源现场维护调试大纲无锡市斯达自控设备厂编制第一部分系统错误!未定义书签。一、系统概述错误!未定义书签二、系统组成错误!未定义书签三、功能特点错误!未定义书签四、使用条件错误!未定义书签五、规格及参数错误!未定义书签第二部分使用说明错误!未定义书签一、高频开关电源模块使用说明错误!未定义书签二、监控微机使用说明错误!未定义书签三、系统操作使用说明错误!未定义书签第三部分系统维护错误!未定义书签一、首次投入运行使用请注意以下事项错误!未定义书签二、日常巡检内容错误!未定义书签三、异常情况的处理错误!未定义书签四、其它注意事项错误!未定义书签第四部分蓄电池维护错误!未定义书签一、日常维护错误!未定义书签二、月度维护错误!未定义书签三、季度维护错误!未定义书签四、年度维护错误!未定义书签五、蓄电池清洁错误!未定义书签六、腐蚀处理错误!未定义书签七、连接扭矩错误!未定义书签八、维护记录错误!未定义书签九、安全事项错误!未定义书签第五部分蓄电池更换错误!未定义书签一、更换判据错误!未定义书签二、更换时间错误!未定义书签。第一部分系统一、系统概述GZD(W)微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。二、系统组成GZD(W)微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路五部分组成。1、高频开关电源模块本厂高频开关电源模块是采用PWM控制技术、高频逆变原理将输入的工频交流电源经工频整流严高频逆变一高频整流变换成优质直流电源的装置，为本直流电源系统核心部件。其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供直流电能。a、正常情况下处于受电工作状态，接受高频开关电源模块提供的均充/浮充电电流；额定输入：380V±20b、在事故或大功率冲击用电负载工作时为用电设备提供电能。3、微机监控单元a、用于蓄电池均、浮充电的智能化管理；b、监视整个直流电源系统并在系统出现异常时发出告警信息。可监视的模拟量如：充电机电压、蓄电池（单只）组电压、蓄电池组电流、控制母线电压/电流、母线对地绝缘电压/绝缘电阻等重要数据及直流电源系统的正常/异常或事故等工作状态；c、控制充放电d、和上位机通讯联系，实现遥信、遥测上传。4、馈出线路将直流电源分配和输送到各用电负荷。包括直流断路器和出线。三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。四、使用条件户内使用环境温度：-10°C-45°C湿度W90%气压：80-100KPa海拔：2500米以下；五、规格及参数电压等级：220V蓄电池容量：200AH柜体数量：4面屏出线数量及容量：16回柜体颜色及尺寸：800X600X2260第二部分使用说明一、咼频开关电源模块使用说明本厂RSD3000高频开关电源模块是专为电力系统设计的一种高效率、高稳定性、高可靠性电源设备。其采用高频谐振软开关功率变换技术，将工频交流380V输入电源经整流、功率因数校正、滤波、高频逆变、隔离整流后变换成优质的直流电源输出，提供给蓄电池均、浮充电和直流负载。本电源模块内部采用单片机控制技术，具有完备的过压、过流、短路保护功能及故障的自动检测和自动报警。模块地址、输出、保护参数可直接由模块本体按...
