模型制作教案5-4建筑模型制作步骤教案VIP免费

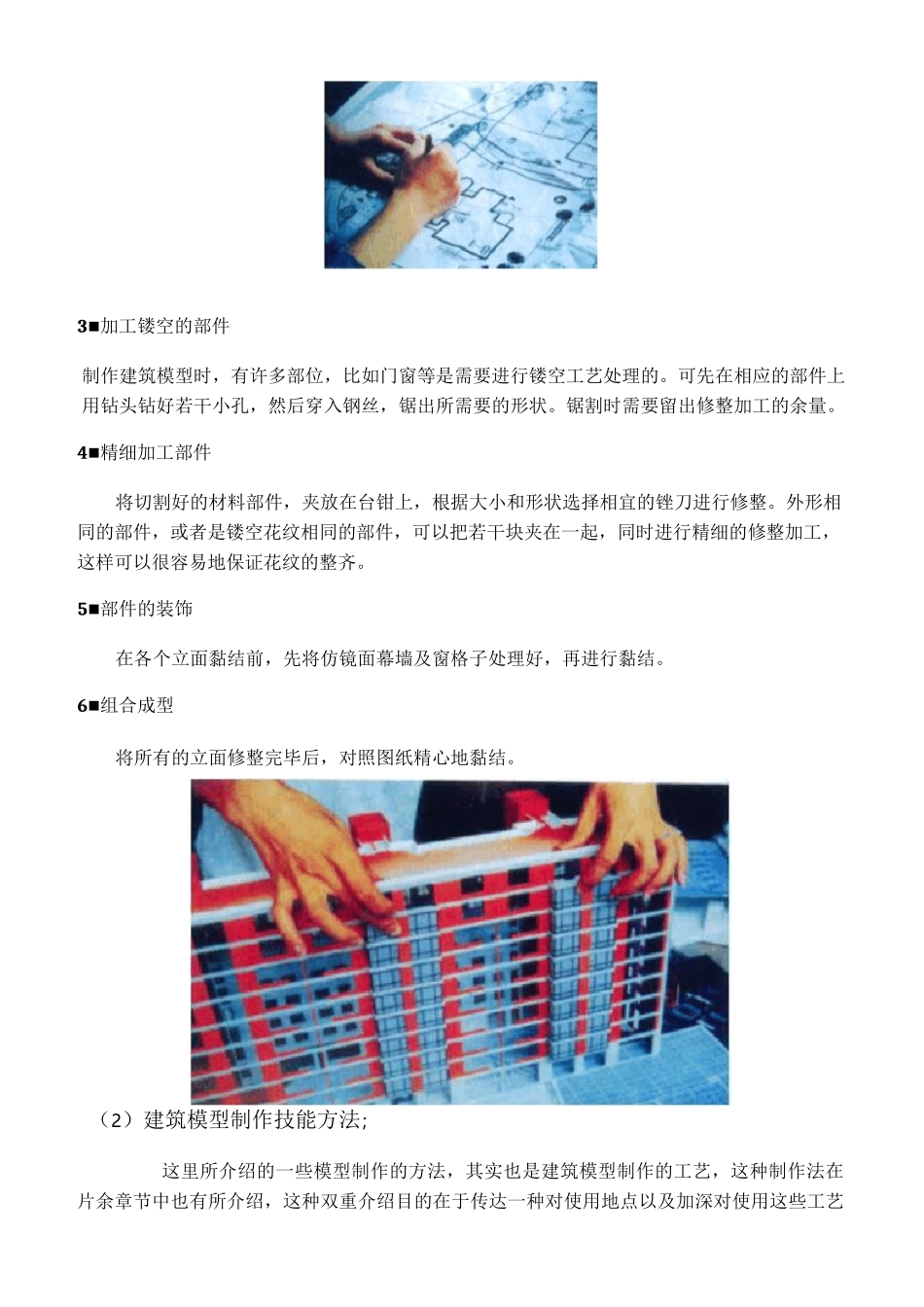

课题：5-4建筑模型制作步骤教学目标：（结合岗位知识、能力、素质目标确定）1.通过讲授建筑模型的具体制作步骤，让学生了解建筑模型制作过程中各环节所需要具备的能力，培养学生的模型制作技能。教学重难点分析：1.教学重点：（1）建筑模型制作步骤（2）建筑模型制作技能点2.教学难点：通过课程讲解，加深对建筑模型成型特点、以及技术介绍，并让学生熟悉建筑模型分类及其作用，培养学生对建筑模型类别和作用的掌握。教学过程：1.导课：由多媒体PPT展示建筑模型制作过程的图片，从建筑模型图片引入课程，全方位观察建筑模型的制作全过程，导入课堂新课程——建筑模型制作步骤。2.教学内容：（1）建筑模型制作步骤：1.绘制建筑模型的工艺图：首先确定建筑模型的比例尺寸，然后按比例绘制出制作建筑模型所需要的平面图和立面图。2.排料画线：将制作模型的图纸码放在已经选好的板材上，仵图纸和板材之间夹一张复印纸，然后用双面胶条固定好图纸与板材的四角，用转印笔描出各个而板材的切割线。需要注意的是图纸在板材上的排列位置要计算好，这样可以节省板料。3■加工镂空的部件制作建筑模型时，有许多部位，比如门窗等是需要进行镂空工艺处理的。可先在相应的部件上用钻头钻好若干小孔，然后穿入钢丝，锯出所需要的形状。锯割时需要留出修整加工的余量。4■精细加工部件将切割好的材料部件，夹放在台钳上，根据大小和形状选择相宜的锉刀进行修整。外形相同的部件，或者是镂空花纹相同的部件，可以把若干块夹在一起，同时进行精细的修整加工，这样可以很容易地保证花纹的整齐。5■部件的装饰在各个立面黏结前，先将仿镜面幕墙及窗格子处理好，再进行黏结。6■组合成型将所有的立面修整完毕后，对照图纸精心地黏结。（2）建筑模型制作技能方法；这里所介绍的一些模型制作的方法，其实也是建筑模型制作的工艺，这种制作法在片余章节中也有所介绍，这种双重介绍目的在于传达一种对使用地点以及加深对使用这些工艺的理解。1■材料切割方法a.切割薄片切割薄片材料时，例如刨花板和泡沫芯，在刀子上施以轻微的压力，根据材料厚度在材料上进行数次划割，就町以完成对这种材料的切割。材料的切割需要锋利的刀刃，还需要带有不滑的钢边的平行条。现介绍对各种不同薄片的切割案例：①纸张和硬板纸。根据材料的厚度，切割这些材料要在一条线上进行数次拉刀。带钢边的平行条对切割荇T部什，如一系列的平行带子是很有帮助的。②泡沫芯。类似丁刨佗板，泡沫芯的切割也要使用反复的拉刀。切割泡沫芯时会非常快地使刀刃变钝，所以必须经常更换刀刃来避免边缘粗糙。③轻质木板。轻质木板可以按照哼硬纸板和泡沫芯进行类似的处理。和泡沫芯一样,需定期的更换刀刃，以防止轻质木板产生粗糙的边缘。B.切割杆和金属线在模型制作中使用的杆主要由木材、塑料和金属线制成。大多数可以使用塑料刀进行切割，但是对于那些很大或很硬的物品，如金属线，则需要锯和剪刀。①木杆。细的杆可以通过向下按刀的方式来切割。椴木杆需要川更大的下压力和轻微的锯动作。粗糙的边缘可以用砂纸磨平。②塑料杆。细的长方形截面可以采用同木杆相同的方法切割。切割的末端可以用砂纸磨平。③圆形木杆。圆形杆应该采用刀子来进行切割。细杆可以完全切断，但是粗杆首先采取刻痕，然后在切线处折断。粗糙的末端可使用砂纸处理。④金属线币••金属杆。小的金属线剪刀可以切割，如盘状的铜芯线。较硬的金属杆需要使用硬质的电工刀，如切割青铜和紫铜管，就需要使用小的钢锯和轴锯箱。C.钻孔在建筑制作过程中，有许多地方要在薄板上钻孔。孔可以作为简单的槽n或插槽负担其他部分，它们能够在模型底部为一系列的柱子提供钢性的连接，或者可以穿过一般的部件生成多层地板。①制作插槽。②打孔。③钻孔。d.修剪与裁剪在制造模型的过程中，在模型I：直接制作切口足1｝常有用而切实可行的。①切割新的开口。以三角形作为基准，利用非常锋利的刀予可以直接在模型上切出精确的开口。注意：不是利用刀子进行反复地划切，而是一次性切开。②修剪和装配。小杆可以用剪刀在适半的位置直接修剪，由于这种钳形的动作对精巧的结合点不会产生破坏。将...
