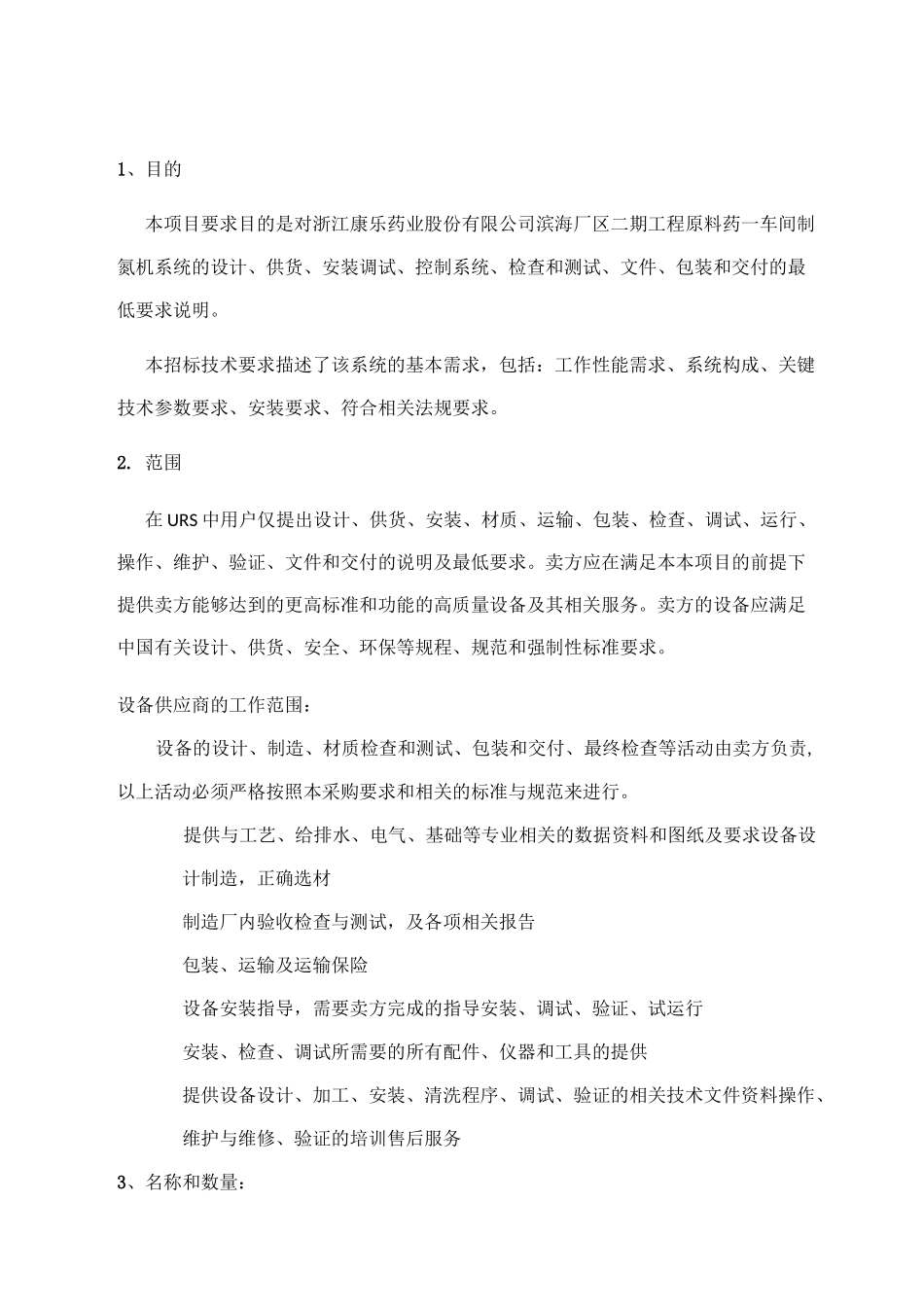

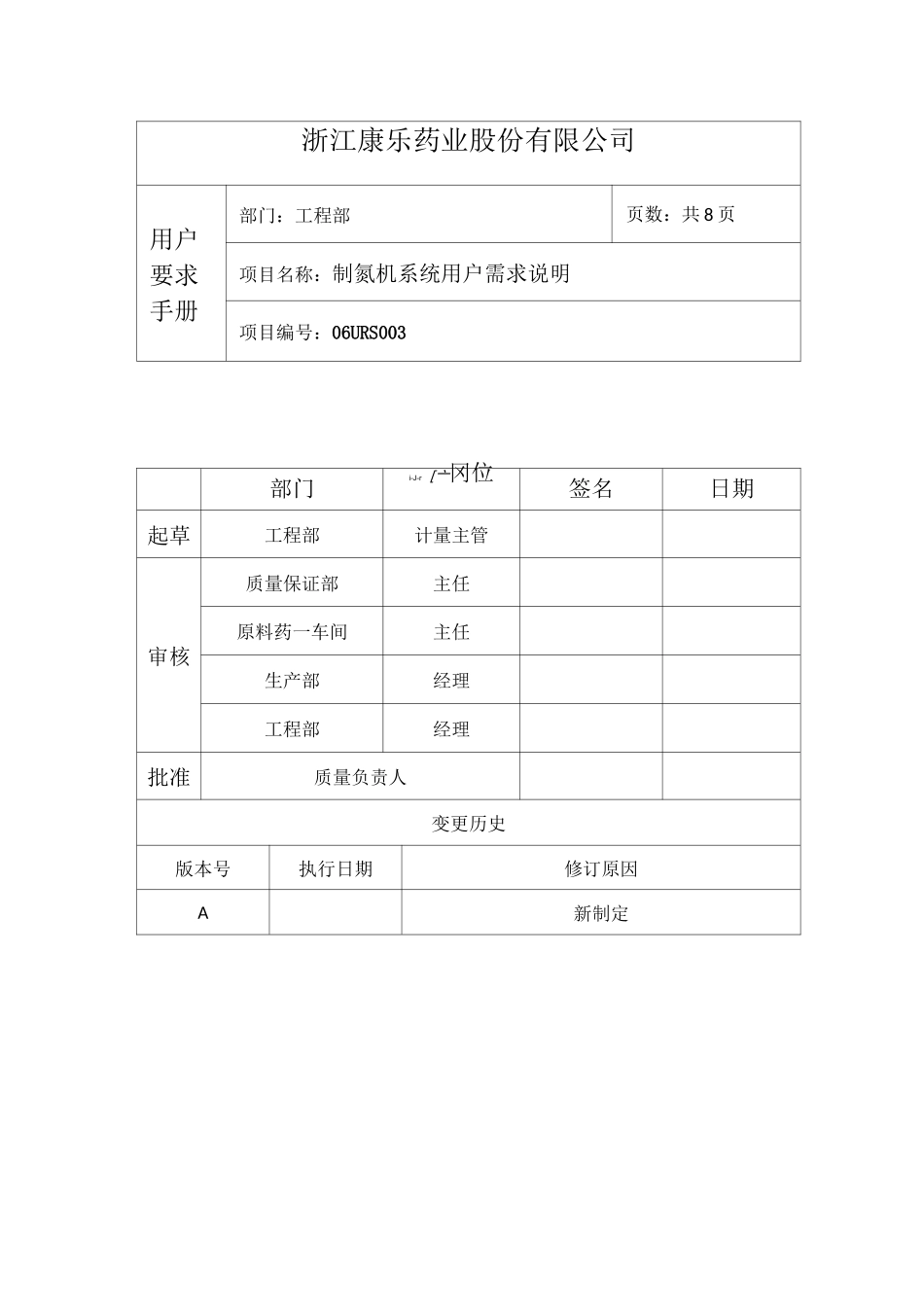

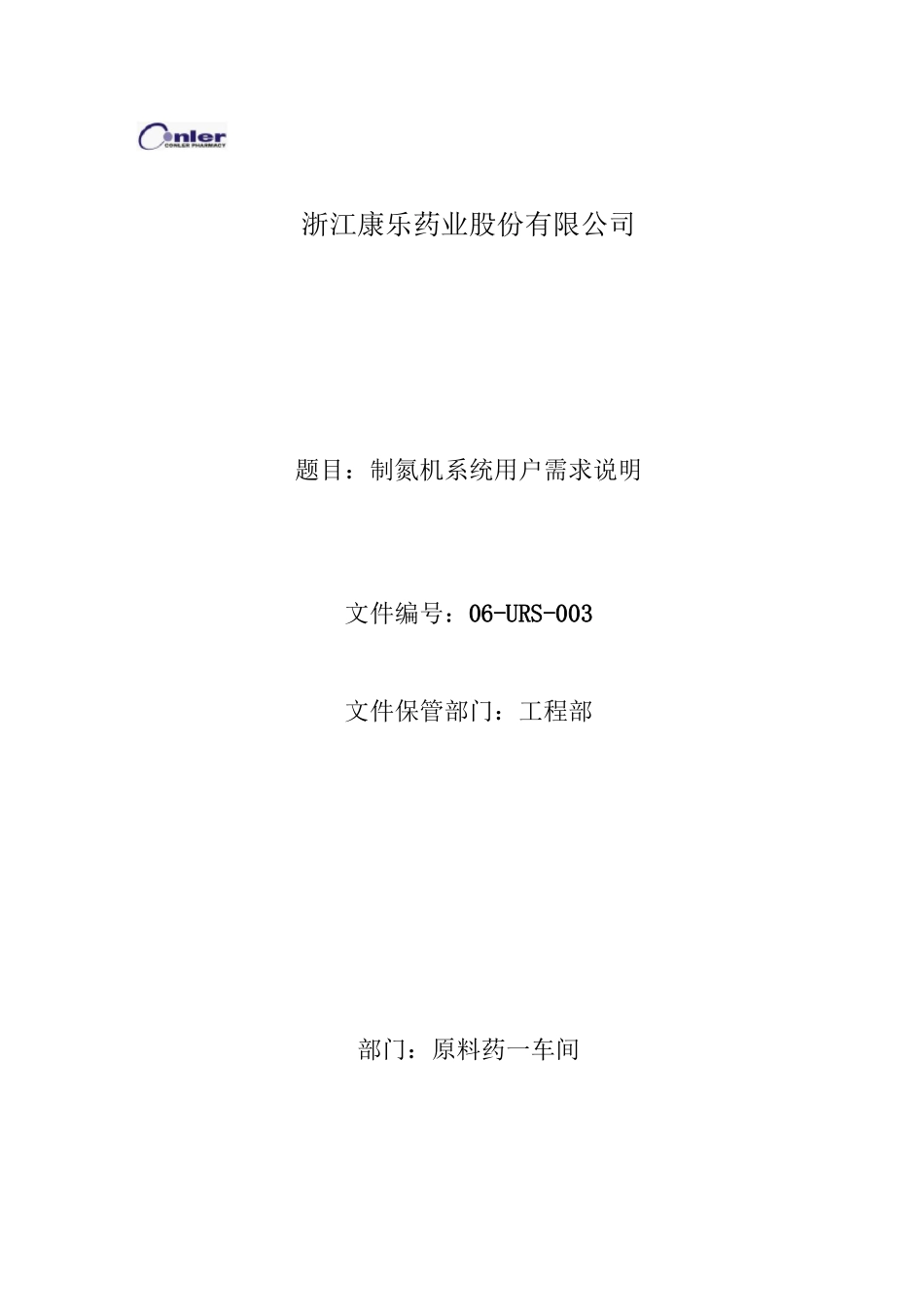

浙江康乐药业股份有限公司题目:制氮机系统用户需求说明文件编号:06-URS-003文件保管部门:工程部部门:原料药一车间浙江康乐药业股份有限公司用户要求手册部门:工程部页数:共8页项目名称:制氮机系统用户需求说明项目编号:06URS003部门i-J-r[亠冈位签名日期起草工程部计量主管审核质量保证部主任原料药一车间主任生产部经理工程部经理批准质量负责人变更历史版本号执行日期修订原因A新制定1、目的本项目要求目的是对浙江康乐药业股份有限公司滨海厂区二期工程原料药一车间制氮机系统的设计、供货、安装调试、控制系统、检查和测试、文件、包装和交付的最低要求说明。本招标技术要求描述了该系统的基本需求,包括:工作性能需求、系统构成、关键技术参数要求、安装要求、符合相关法规要求。2.范围在URS中用户仅提出设计、供货、安装、材质、运输、包装、检查、调试、运行、操作、维护、验证、文件和交付的说明及最低要求。卖方应在满足本本项目的前提下提供卖方能够达到的更高标准和功能的高质量设备及其相关服务。卖方的设备应满足中国有关设计、供货、安全、环保等规程、规范和强制性标准要求。设备供应商的工作范围:设备的设计、制造、材质检查和测试、包装和交付、最终检查等活动由卖方负责,以上活动必须严格按照本采购要求和相关的标准与规范来进行。提供与工艺、给排水、电气、基础等专业相关的数据资料和图纸及要求设备设计制造,正确选材制造厂内验收检查与测试,及各项相关报告包装、运输及运输保险设备安装指导,需要卖方完成的指导安装、调试、验证、试运行安装、检查、调试所需要的所有配件、仪器和工具的提供提供设备设计、加工、安装、清洗程序、调试、验证的相关技术文件资料操作、维护与维修、验证的培训售后服务3、名称和数量:变压吸附制氮系统数量:1套1、成品氮气产量:40Nm3/hr2、成品氮气纯度:三%3、氮气出口压力:〜(G)(可调节)4、压缩空气消耗量:3Nm3/min(考虑富裕量10%)(由康乐药业提供)5、净化部分采用冷干机加三级过滤(必须含:高效除油器、A级精密过滤器、活性碳过滤器),并且净化部分必须整体成套设计,达到美观、占地面积小的特点。6、碳分子筛:必须采用进口碳分子筛如日本武田公司产品7、PLC控制系统:原装德国西门子8、程控阀门:采用进口品牌9、电磁阀:米用进口品牌10、外形参考尺寸:12、材质:成品氮气前用碳钢,氮气缓冲罐开始用304不锈钢。13、成品氮气过滤系统必须采用:粉尘过滤器加除菌过滤器(除菌过滤器:材质采用不锈钢,带自动排污阀,过滤精度:um)14、氮气缓冲罐:材质304不锈钢。4、采用标准及规范:本项目范围内的全部系统,其工程设计、材料和设备选择、工程安装施工、工程技术文件、检验测试、系统调试及验证应满足以下法规、指南和规范的要求:序号标准名称1JB/T6427-2001《吸附制氧、制氮设备》2GB/150-2011《压力容器》3GB/T-14295-2008《空气过滤器》4JB4730-2005《承压设备无损检测》5GB/T12241-2005《安全阀一般要求》6GB/T8163-2008《无缝钢管》7GB/《平面、突面对焊钢制管法兰》8GB/T13306-2011《标牌》9JB/T4711-2003《压力容器涂敷与运输包装》10GB50093-2002《自动化仪表工程施工验收规范》11GB50257-96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》12质技监局锅发[1999]154号《压力容器安全技术监察规程》13GB191-2008《包装储运图示标志》14GB699-1999《优质碳素结构钢》15GB/T711-2008《优质碳素结构钢热轧厚钢板和钢带》16GB713-2008《锅炉和压力容器用钢板》17GB10893-89《压缩空气干燥规范与试验》18GB/T13384-2008《机电产品包装通用技术条件》19GB/T12243-2005《弹簧直接载荷式安全阀》20GB/T2624-2006《流量测量节流装置》21GB/T4980-2003《容积式压缩机噪声的测定》22JB74〜90〜59《管法兰标准》23JB1157〜1164-82《压力容器法兰标准》24JB1150-73《压力容器用钢板超声波探伤》25JB1152-81《锅炉和钢制压力容器对焊缝超声波探伤》26JB39-64-85《压力容器焊接工艺评定》27JB3965-85《钢制压力容器磁粉探伤》28JB1614-83《锅炉受压元件焊接接头机械性能检验方法》29Z...
