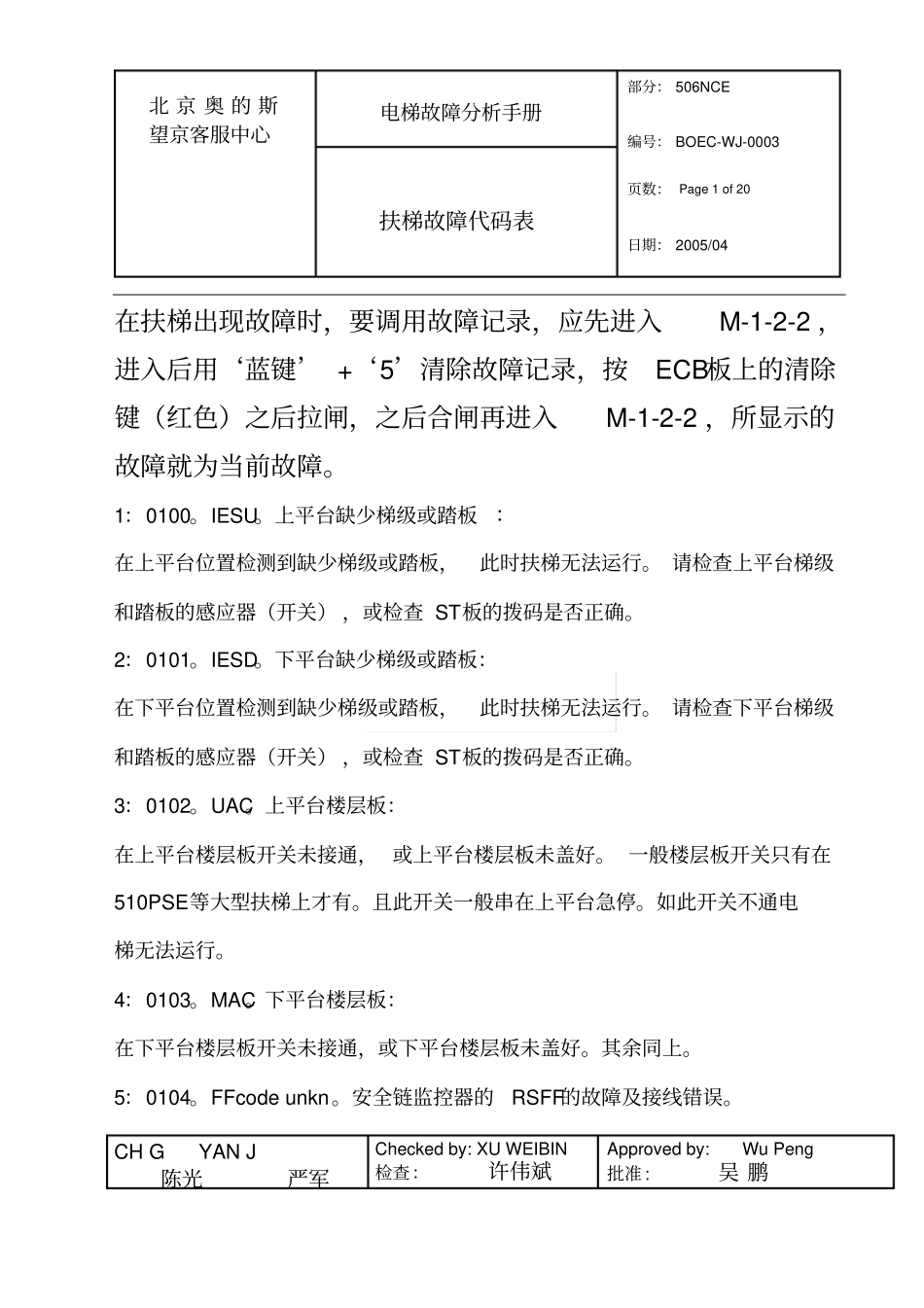

北京奥的斯望京客服中心电梯故障分析手册部分：506NCE编号：BOEC-WJ-0003页数：Page1of20日期：2005/04扶梯故障代码表CHGYANJ陈光严军Checkedby:XUWEIBIN检查：许伟斌Approvedby:WuPeng批准:吴鹏在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。1：0100。IESU。上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。2：0101。IESD。下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。3：0102。UAC。上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。一般楼层板开关只有在510PSE等大型扶梯上才有。且此开关一般串在上平台急停。如此开关不通电梯无法运行。4：0103。MAC。下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。其余同上。5：0104。FFcodeunkn。安全链监控器的RSFF的故障及接线错误。北京奥的斯望京客服中心电梯故障分析手册部分：506NCE编号：BOEC-WJ-0003页数：Page2of20日期：2005/04扶梯故障代码表CHGYANJ陈光严军Checkedby:XUWEIBIN检查：许伟斌Approvedby:WuPeng批准:吴鹏此板在上机仓电源柜内。一般在安装阶段会出现接线错误，在维修阶段RSFF板损坏，多是因为输入电压（+30V）错误或地线压接不牢。再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。6：0105。BLW2。刹车垫磨损装置（S32）静态时检测。S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。（在一般的扶梯上没有此开关）7：0106。TMOT。电梯过热保护，冷却后检查接线。此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。此时应检查电机接线是否松动，大线压接是否牢固。8：0108。BLS（lift）。启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。请检查抱闸线圈是否良好，电压是否正常。S33开关是通过ST2通讯板的P3-8到P3-7（图纸21-C3）与ECB板进行通讯。如果线圈都正常请检查ST2板和串行通讯线。另请检查抱闸顶丝及抱闸弹簧调整是否正确。9：0109。BLS（drop）。抱闸提升后不能复位此故障一般在停电梯时出现，表现为停梯后溜车距离长（现场安装标准为空载北京奥的斯望京客服中心电梯故障分析手册部分：506NCE编号：BOEC-WJ-0003页数：Page3of20日期：2005/04扶梯故障代码表CHGYANJ陈光严军Checkedby:XUWEIBIN检查：许伟斌Approvedby:WuPeng批准:吴鹏下行制停距离≥0.2M、有载下行制动距离≤1.0M），无法再次启动。此时应检查继电器接点是否有粘连现象；抱闸是否有东西卡住；抱闸顶丝和弹簧是否已调整正确；S34开关是通过ST2通讯板的P3-4到P3-3（图纸21-C4）与ECB板进行通讯，请通讯板是否良好，通讯线是否压接牢固。10：0110。BLW。抱闸闸瓦磨损装置（S31）触发（静态检测）S31开关在图纸的20-C4通过ST1通讯板的P3-5到P3-6与ECB板进行通讯。此开关主要是保证抱闸闸瓦厚度，以确保电梯安全。请检查抱闸闸瓦；ST1通讯板是否正常，通讯线是否压接牢固。11．0111．ASN。电压监控，主线路低压时作用请检查进线电压是否正常；检查电源开关线路是否正常，大线是否压接牢固；ECB板与接线排线路是否正常，接线是否牢固，保险管是否完好无损；ECB板输入电压是否正常；变压器输入输出电压是否正常。12．0112．J．主线路反向（不是顺时针）此故障只有在倒闸或更换控制柜后才会出现，只要通过倒换大线问题就可解决。（此时ECB板LED4和LED7点亮）13．0113．NRD。ECB防逆转装置（向上运行时）此问题主要是由于电梯上行时电机传感器接收到一个下行信号，或是因为电机北京奥的斯望京客服中心电梯故障分析手册部分：506NCE编号：BOEC-WJ-0003页数：Page4of20日期：2005/04扶梯故障代码表CHGYANJ陈光...
