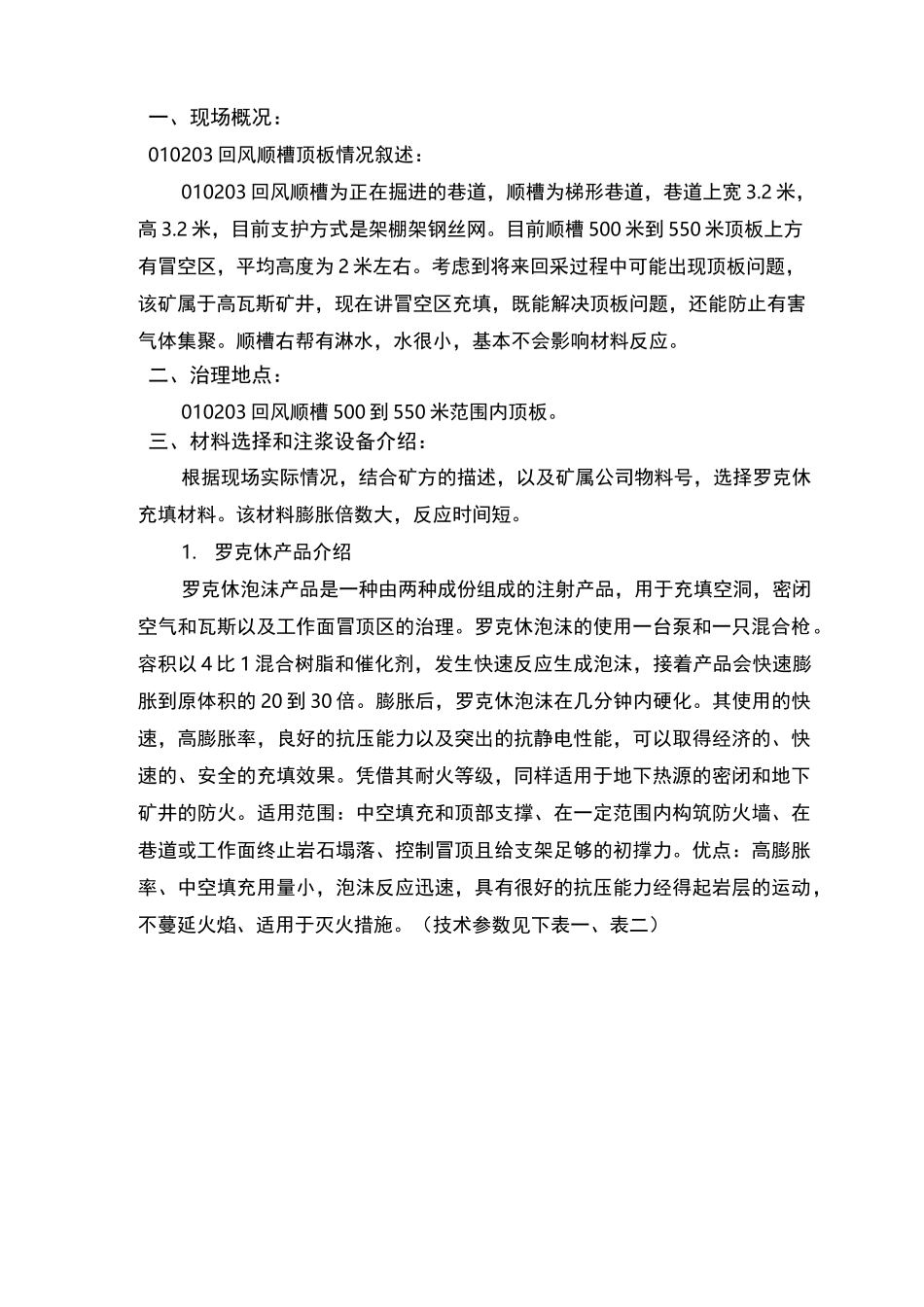

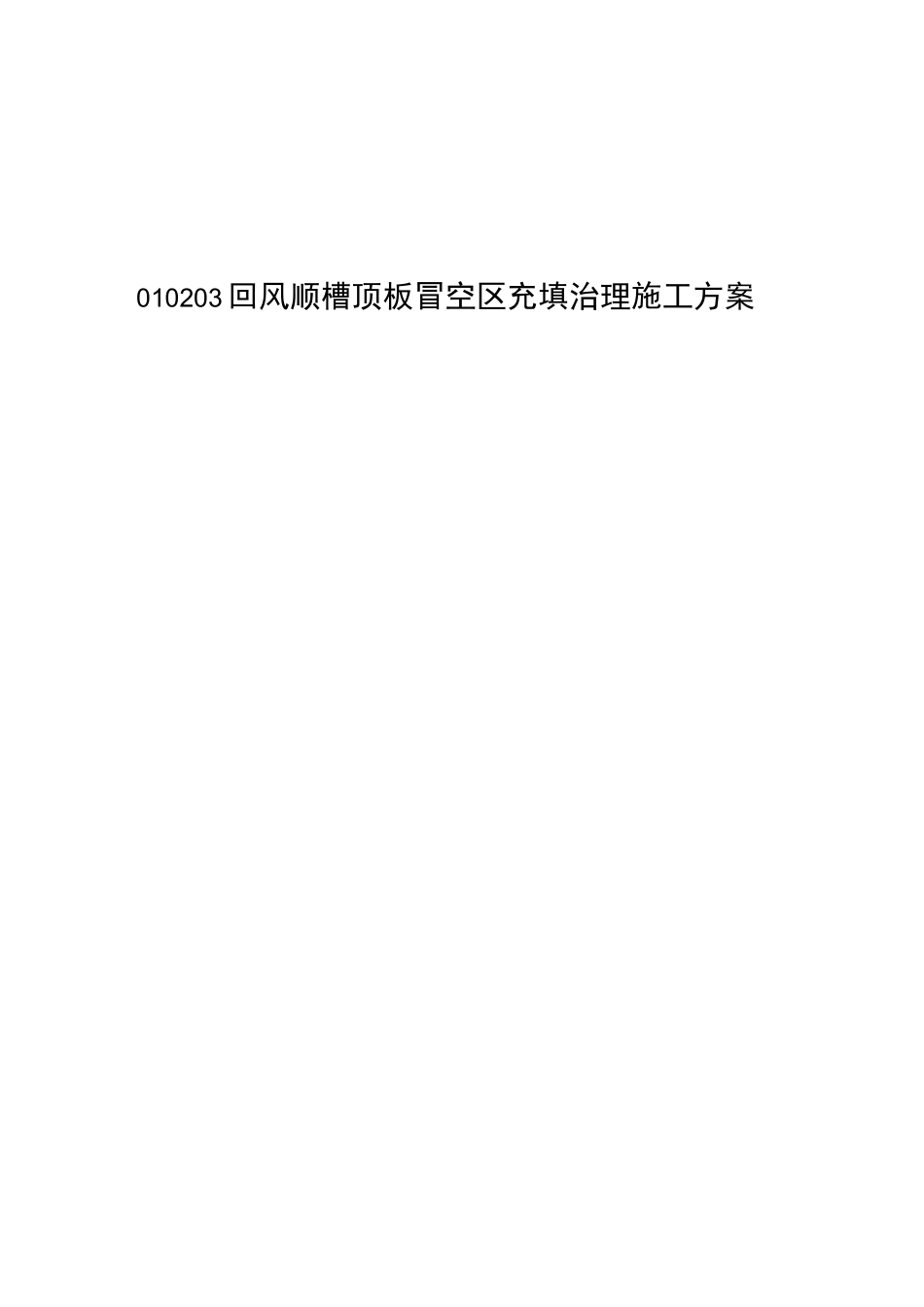

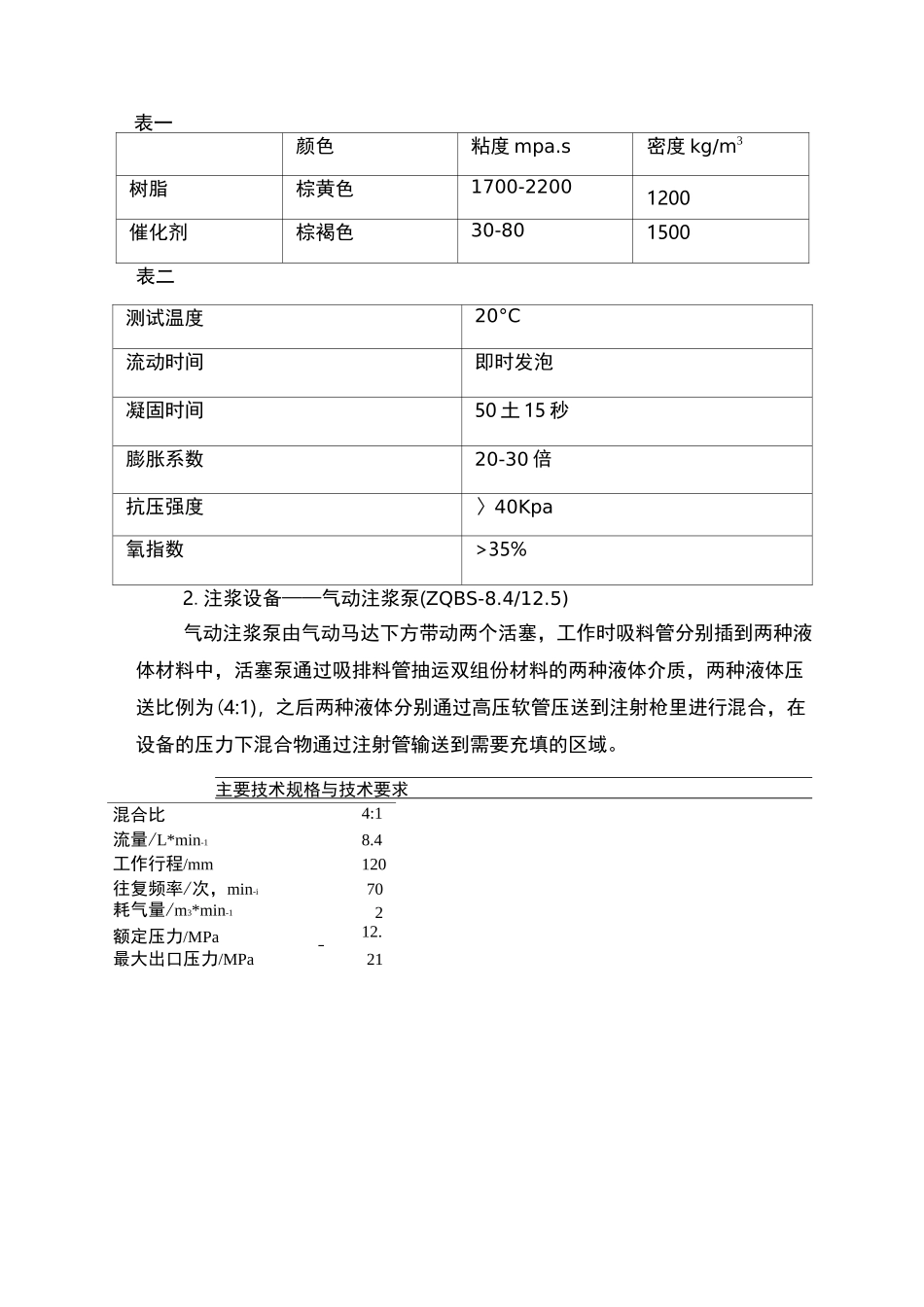

010203回风顺槽顶板冒空区充填治理施工方案一、现场概况：010203回风顺槽顶板情况叙述：010203回风顺槽为正在掘进的巷道，顺槽为梯形巷道，巷道上宽3.2米，高3.2米，目前支护方式是架棚架钢丝网。目前顺槽500米到550米顶板上方有冒空区，平均高度为2米左右。考虑到将来回采过程中可能出现顶板问题，该矿属于高瓦斯矿井，现在讲冒空区充填，既能解决顶板问题，还能防止有害气体集聚。顺槽右帮有淋水，水很小，基本不会影响材料反应。二、治理地点：010203回风顺槽500到550米范围内顶板。三、材料选择和注浆设备介绍：根据现场实际情况，结合矿方的描述，以及矿属公司物料号，选择罗克休充填材料。该材料膨胀倍数大，反应时间短。1.罗克休产品介绍罗克休泡沫产品是一种由两种成份组成的注射产品，用于充填空洞，密闭空气和瓦斯以及工作面冒顶区的治理。罗克休泡沫的使用一台泵和一只混合枪。容积以4比1混合树脂和催化剂，发生快速反应生成泡沫，接着产品会快速膨胀到原体积的20到30倍。膨胀后，罗克休泡沫在几分钟内硬化。其使用的快速，高膨胀率，良好的抗压能力以及突出的抗静电性能，可以取得经济的、快速的、安全的充填效果。凭借其耐火等级，同样适用于地下热源的密闭和地下矿井的防火。适用范围：中空填充和顶部支撑、在一定范围内构筑防火墙、在巷道或工作面终止岩石塌落、控制冒顶且给支架足够的初撑力。优点：高膨胀率、中空填充用量小，泡沫反应迅速，具有很好的抗压能力经得起岩层的运动，不蔓延火焰、适用于灭火措施。（技术参数见下表一、表二）表一颜色粘度mpa.s密度kg/m3树脂棕黄色1700-22001200催化剂棕褐色30-801500表二测试温度20°C流动时间即时发泡凝固时间50土15秒膨胀系数20-30倍抗压强度〉40Kpa氧指数>35%2.注浆设备——气动注浆泵(ZQBS-8.4/12.5)气动注浆泵由气动马达下方带动两个活塞，工作时吸料管分别插到两种液体材料中，活塞泵通过吸排料管抽运双组份材料的两种液体介质，两种液体压送比例为(4:1)，之后两种液体分别通过高压软管压送到注射枪里进行混合，在设备的压力下混合物通过注射管输送到需要充填的区域。主要技术规格与技术要求混合比4:1流量/L*min-18.4工作行程/mm120往复频率/次，min-i70耗气量/m3*min-12额定压力/MPa12.5最大出口压力/MPa21双液化学注浆系统设备布置图四、治理方案：1.具体方案：在010203回风顺槽500米到550米范围内，在顶板中线开孔，垂直于顶板打孔，孔深根据实际情况来定。注射管穿透网片上方虚渣靠近顶板。一排一孔，孔间距5米左右，由于顶板破碎，需要使用自弓)曲射鴛人弓^'；'(1.1-.^fiiriii'i攻钻杆进行注浆。施工过程中一定要敲帮问顶，有易活动的石头必须先处理掉，做好个人防护，施工时千万要注意顶板，尽量站在支架里，有同伴一起时，做好互保联保。注浆和泄压拔枪时一定佩戴眼镜，施工前要看好逃生路线，遇到特殊情况，及时有序撤离。注浆比例一定要控制好，保证注浆效果，做到“我的工作我负责，我的安全我保证。”注浆孔布置示意图如下：五、注浆工艺：六、注浆前准备和注浆安全及注意事项1．注浆前准备：1)矿方安排配合注浆人员，主要负责将注浆泵运到位，打孔，运料接风等2）注浆所用出浆管DN13髙压胶管，单根管长10米，至少备4根。一注射菅，車孔兰桨一■一很夷压力論定啡完雌孰3）19直通与6分管焊接的风接头，连接风管用。4）13#、19#U型卡备用一些。5）我方提供现场注浆技术人员，人员以满足注浆要求配置，并严格按照矿方的安全要求去做，听从矿方安排；设备也按照注浆要求配置，有备用，易损配件准备充足；材料供应充足；与矿领导和现场配合人员密切配合，勤沟通，遵守矿方规定，安全施工。2.注浆安全及注意事项：1）建立健全各种岗位责任制，严格执行现场交接制度。2）气动注浆泵及注浆管路必须试运转，确认机械性能和各种阀门管路、压力表完好后，方准施工。3）每次注浆前，认真检查安全阀、压力表的灵敏度，并调整到规定注浆压力位置。4）注浆时要保证风源可靠，不得随意停风，必要时必须事先通知，待注浆完成并冲洗后方可停风。5）注浆施工期间，由修理工排除各类故障。6）注浆过程应派专人负责，填...
