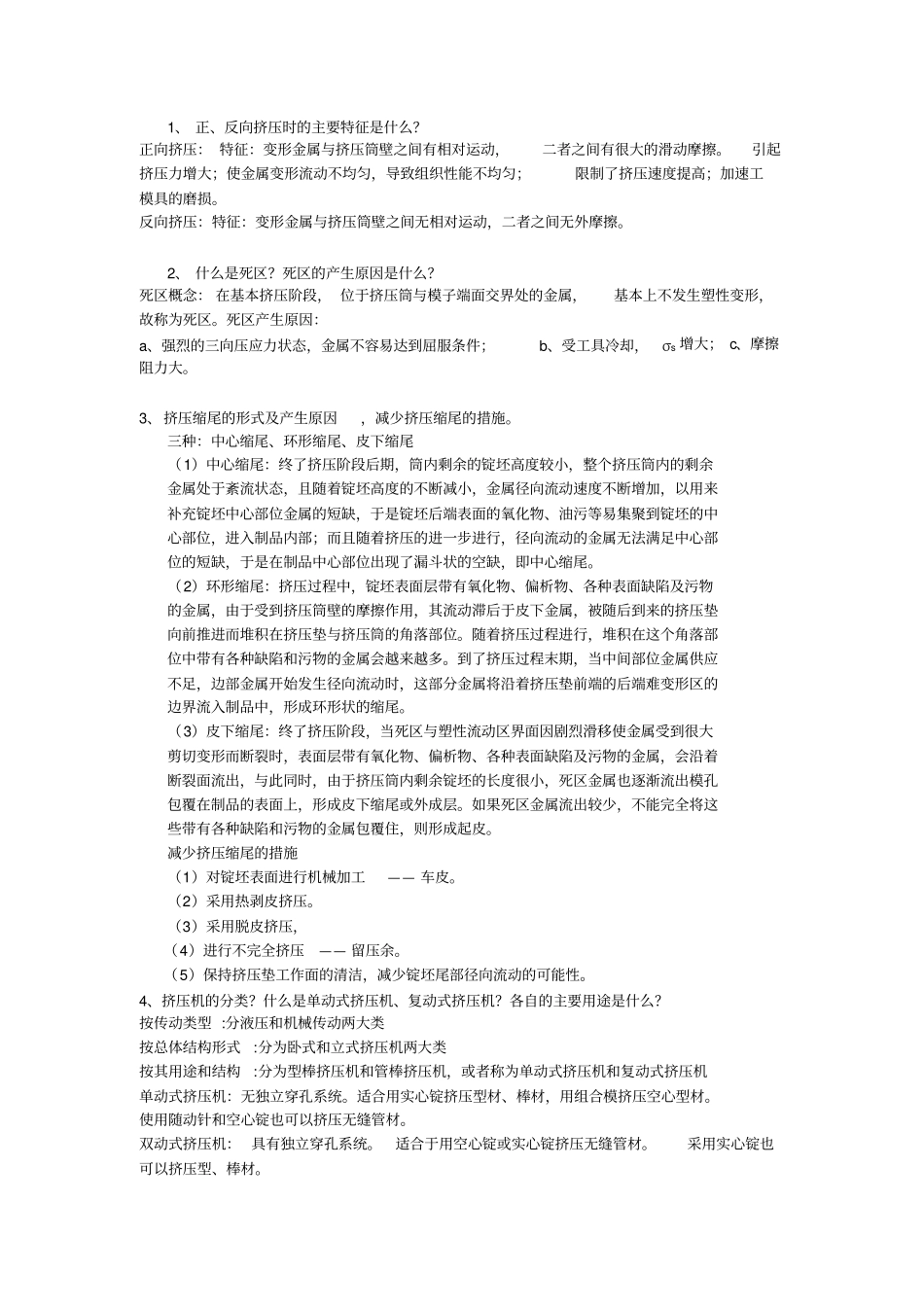

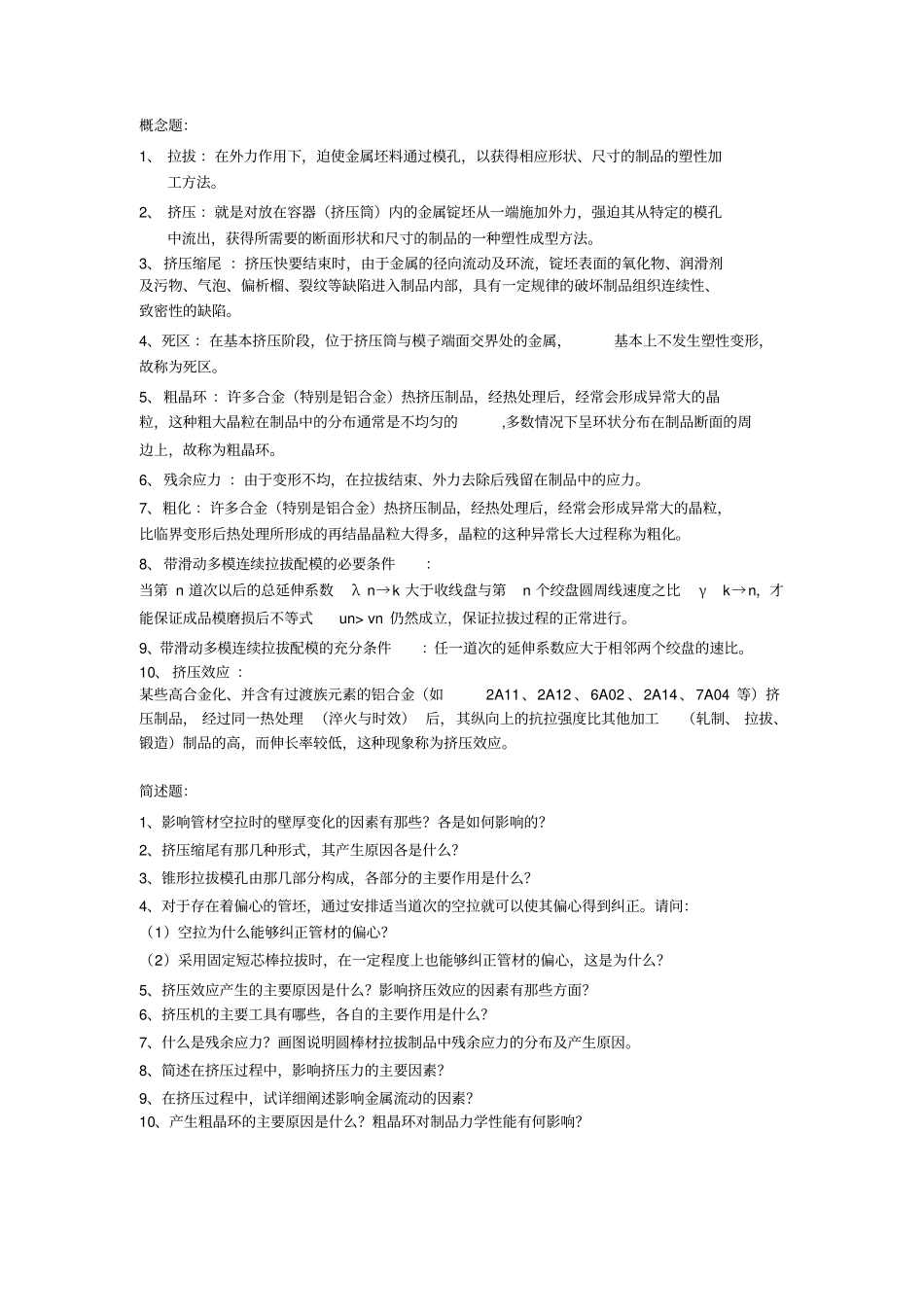

概念题：1、拉拔：在外力作用下，迫使金属坯料通过模孔，以获得相应形状、尺寸的制品的塑性加工方法。2、挤压：就是对放在容器（挤压筒）内的金属锭坯从一端施加外力，强迫其从特定的模孔中流出，获得所需要的断面形状和尺寸的制品的一种塑性成型方法。3、挤压缩尾：挤压快要结束时，由于金属的径向流动及环流，锭坯表面的氧化物、润滑剂及污物、气泡、偏析榴、裂纹等缺陷进入制品内部，具有一定规律的破坏制品组织连续性、致密性的缺陷。4、死区：在基本挤压阶段，位于挤压筒与模子端面交界处的金属，基本上不发生塑性变形，故称为死区。5、粗晶环：许多合金（特别是铝合金）热挤压制品，经热处理后，经常会形成异常大的晶粒，这种粗大晶粒在制品中的分布通常是不均匀的,多数情况下呈环状分布在制品断面的周边上，故称为粗晶环。6、残余应力：由于变形不均，在拉拔结束、外力去除后残留在制品中的应力。7、粗化：许多合金（特别是铝合金）热挤压制品，经热处理后，经常会形成异常大的晶粒，比临界变形后热处理所形成的再结晶晶粒大得多，晶粒的这种异常长大过程称为粗化。8、带滑动多模连续拉拔配模的必要条件：当第n道次以后的总延伸系数λn→k大于收线盘与第n个绞盘圆周线速度之比γk→n，才能保证成品模磨损后不等式un>vn仍然成立，保证拉拔过程的正常进行。9、带滑动多模连续拉拔配模的充分条件：任一道次的延伸系数应大于相邻两个绞盘的速比。10、挤压效应：某些高合金化、并含有过渡族元素的铝合金（如2A11、2A12、6A02、2A14、7A04等）挤压制品，经过同一热处理（淬火与时效）后，其纵向上的抗拉强度比其他加工（轧制、拉拔、锻造）制品的高，而伸长率较低，这种现象称为挤压效应。简述题：1、影响管材空拉时的壁厚变化的因素有那些？各是如何影响的？2、挤压缩尾有那几种形式，其产生原因各是什么？3、锥形拉拔模孔由那几部分构成，各部分的主要作用是什么？4、对于存在着偏心的管坯，通过安排适当道次的空拉就可以使其偏心得到纠正。请问：（1）空拉为什么能够纠正管材的偏心？（2）采用固定短芯棒拉拔时，在一定程度上也能够纠正管材的偏心，这是为什么？5、挤压效应产生的主要原因是什么？影响挤压效应的因素有那些方面？6、挤压机的主要工具有哪些，各自的主要作用是什么？7、什么是残余应力？画图说明圆棒材拉拔制品中残余应力的分布及产生原因。8、简述在挤压过程中，影响挤压力的主要因素？9、在挤压过程中，试详细阐述影响金属流动的因素？10、产生粗晶环的主要原因是什么？粗晶环对制品力学性能有何影响？1、正、反向挤压时的主要特征是什么？正向挤压：特征：变形金属与挤压筒壁之间有相对运动，二者之间有很大的滑动摩擦。引起挤压力增大；使金属变形流动不均匀，导致组织性能不均匀；限制了挤压速度提高；加速工模具的磨损。反向挤压：特征：变形金属与挤压筒壁之间无相对运动，二者之间无外摩擦。2、什么是死区？死区的产生原因是什么？死区概念：在基本挤压阶段，位于挤压筒与模子端面交界处的金属，基本上不发生塑性变形，故称为死区。死区产生原因：a、强烈的三向压应力状态，金属不容易达到屈服条件；b、受工具冷却，σs增大；c、摩擦阻力大。3、挤压缩尾的形式及产生原因，减少挤压缩尾的措施。三种：中心缩尾、环形缩尾、皮下缩尾（1）中心缩尾：终了挤压阶段后期，筒内剩余的锭坯高度较小，整个挤压筒内的剩余金属处于紊流状态，且随着锭坯高度的不断减小，金属径向流动速度不断增加，以用来补充锭坯中心部位金属的短缺，于是锭坯后端表面的氧化物、油污等易集聚到锭坯的中心部位，进入制品内部；而且随着挤压的进一步进行，径向流动的金属无法满足中心部位的短缺，于是在制品中心部位出现了漏斗状的空缺，即中心缩尾。（2）环形缩尾：挤压过程中，锭坯表面层带有氧化物、偏析物、各种表面缺陷及污物的金属，由于受到挤压筒壁的摩擦作用，其流动滞后于皮下金属，被随后到来的挤压垫向前推进而堆积在挤压垫与挤压筒的角落部位。随着挤压过程进行，堆积在这个角落部位中带有各种缺陷和污物的金属会越来越多。到了挤压过程末期，当中间部位金属供应不足...
