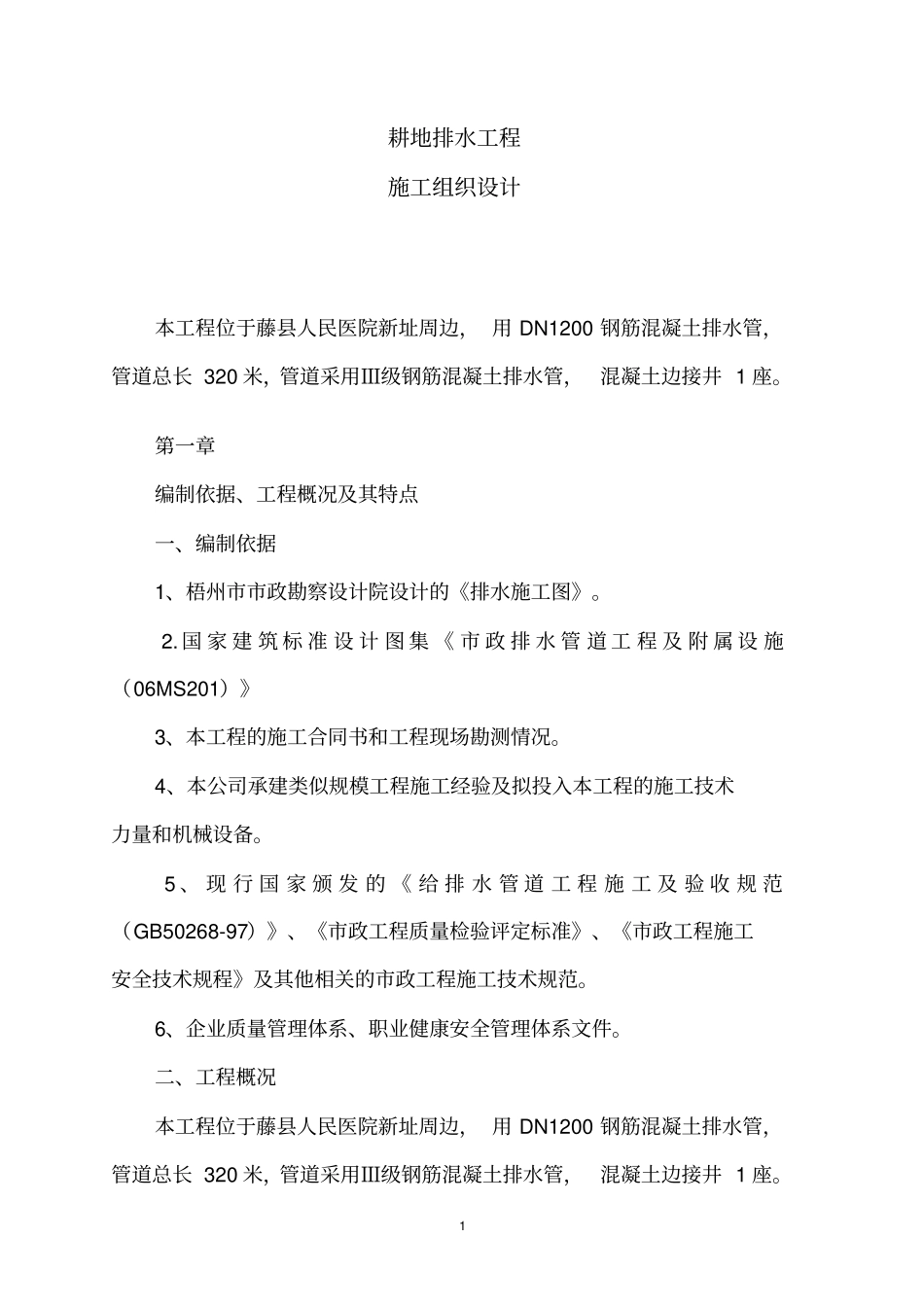

1耕地排水工程施工组织设计本工程位于藤县人民医院新址周边，用DN1200钢筋混凝土排水管，管道总长320米，管道采用Ⅲ级钢筋混凝土排水管，混凝土边接井1座。第一章编制依据、工程概况及其特点一、编制依据1、梧州市市政勘察设计院设计的《排水施工图》。2.国家建筑标准设计图集《市政排水管道工程及附属设施（06MS201）》3、本工程的施工合同书和工程现场勘测情况。4、本公司承建类似规模工程施工经验及拟投入本工程的施工技术力量和机械设备。5、现行国家颁发的《给排水管道工程施工及验收规范（GB50268-97）》、《市政工程质量检验评定标准》、《市政工程施工安全技术规程》及其他相关的市政工程施工技术规范。6、企业质量管理体系、职业健康安全管理体系文件。二、工程概况本工程位于藤县人民医院新址周边，用DN1200钢筋混凝土排水管，管道总长320米，管道采用Ⅲ级钢筋混凝土排水管，混凝土边接井1座。2（1）劳动力安排计划表项目部施工人员可按工程项目需要设立不同的施工班组，分为土方班、安装班、电工班等三个班组，按工种的工程量需要配置人员数量，所有人员在施工时进驻现场。具体的各个工种人员可见表一。表一劳动力安排计划表序号工种名称人数进场时间备注1泥工10开工进场按工程量可调整2木工5开工进场按工程量可调整3铁工5开工进场按工程量可调整4电工1开工进场按工程量可调整6机械工5开工进场按工程量可调整6安装工5开工进场按工程量可调整7后勤1开工进场按工程量可调整8司机1开工进场按工程量可调整三、主要材料、成品、半成品计划根据工程用料统计计划情况，建筑材料要组织好，杜绝因材料不足而造成停工，影响工程的施工进度，同时要结合季节情况，所以在购进材料时应多方面考虑。主要采用选用：所有材料由集团公司指定的物资中心供应。所有进场材料均需要有合格证或产品检验合格证书，材料的外观检查合格，有明确的出厂名称、生产日期等。中砂、碎石、一级红砖、石粉砂等消耗品根据现场需要，就近采购直接送至现场指定堆放地点。用作安全围护的彩钢板、围拦铁架、路锥、警示灯、安全彩带在3正式破路挖土前准备并设置完毕，保证施工安全。四、施工机具计划施工机具必须准备充足，特别是自卸汽车运输，要有足够的生产用具，以满足工程的需要和合同的工期目标。（见表二）表二施工机具计划表序号机具名称规格型号单位数量备注1自卸汽车10T辆202挖掘机1M3辆23吊车25t台14电焊机BV250台15插入式震动机D50台16平板式震动机D50台17压路机1M台18发电机200KW台19全站仪台110水平仪DZS-3台111快速打夯机台4五、施工总平面图1、生产生活场地布置工程驻地面积约1000平方米，临时工棚面积约140平方米。2、施工便道（1）土方开挖阶段利用作为临时施工通道。管道安装阶段为满足管道吊装和商品混凝土运输需要，沿基坑纵向修筑施工便道，施工便道宽4米，便道铺筑前应先清挖掉表层耕植土和杂填土，并进行对软弱地基处理，路基压实后再进行便道铺筑，以确保施工时大口径管道运输、吊装时便道的稳固。43、电力的布设施工用电：由于施工现场的用电负荷较小，无需重新报装变压器，就地接入30KVA容量的三相施工用电，总配电箱安装在施工路段的中间点。4、工程用水：施工现场用水直接使用自来水，并在施工驻地处准备一口储水池，供施工用水和生活用水。第三章施工进度计划一、施工进度表根据建设单位要求、本区域气候条件、本公司现有施工力量等方面综合因素考虑，本次施工组织方案的计划工期定为70天。若遇到非施工单位因素，如图纸变更、测量原有地下管线测量等，或不可抗拒的因素，如台风、地震、暴雨等时间顺延。（见表三）序号项目名称施工进度（天）5101520253035404550556065701测量放线2管沟开挖3管道基础4铺设管道5砌检查井6回填7竣工验收二、施工工序（见图三）图三施工工序框图5主要分项工程施工方法一、测量放线根据所设置的坐标控制网，利用全站仪直接测放该工程各个构筑物的平面位置，并用其他坐标控制点进行交汇复核，根据所设置的各水准点进行高程施工测量，主要分项测量技术标准见表四：6表四测量技术标准表序号项目允许值1水准点测量高程闭合点±20√L（mm）2导线测量方位...
