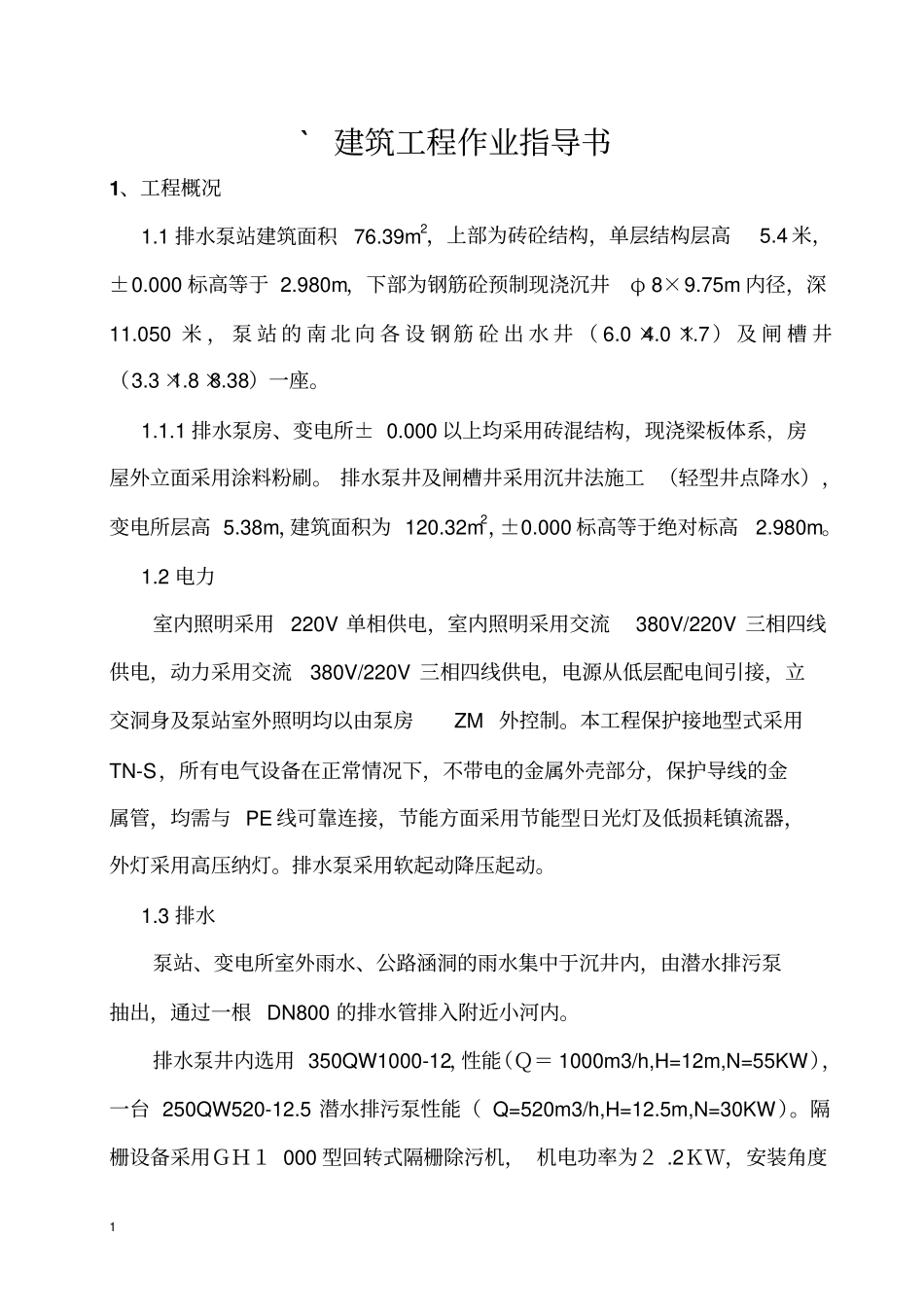

1`建筑工程作业指导书1、工程概况1.1排水泵站建筑面积76.39m2，上部为砖砼结构，单层结构层高5.4米，±0.000标高等于2.980m，下部为钢筋砼预制现浇沉井φ8×9.75m内径，深11.050米，泵站的南北向各设钢筋砼出水井（6.0×4.0×1.7）及闸槽井（3.3×1.8×8.38）一座。1.1.1排水泵房、变电所±0.000以上均采用砖混结构，现浇梁板体系，房屋外立面采用涂料粉刷。排水泵井及闸槽井采用沉井法施工（轻型井点降水），变电所层高5.38m，建筑面积为120.32m2，±0.000标高等于绝对标高2.980m。1.2电力室内照明采用220V单相供电，室内照明采用交流380V/220V三相四线供电，动力采用交流380V/220V三相四线供电，电源从低层配电间引接，立交洞身及泵站室外照明均以由泵房ZM外控制。本工程保护接地型式采用TN-S，所有电气设备在正常情况下，不带电的金属外壳部分，保护导线的金属管，均需与PE线可靠连接，节能方面采用节能型日光灯及低损耗镇流器，外灯采用高压纳灯。排水泵采用软起动降压起动。1.3排水泵站、变电所室外雨水、公路涵洞的雨水集中于沉井内，由潜水排污泵抽出，通过一根DN800的排水管排入附近小河内。排水泵井内选用350QW1000-12，性能（Ｑ＝1000m3/h,H=12m,N=55KW），一台250QW520-12.5潜水排污泵性能（Q=520m3/h,H=12.5m,N=30KW）。隔栅设备采用ＧＨ１000型回转式隔栅除污机，机电功率为２.2ＫＷ，安装角度2为８０度，栅条间隙宽度80mm。选用MPZ-18型电动葫芦一台（起重量２吨，启开高度１８米，功率3.4ＫＷ）。水泵扬水管采用法兰焊接钢管。1.４闸槽井、出水井本工程设置的闸槽井，尺寸为Ｌ×Ｂ×Ｈ＝4.3m×2.7m×7.74m，并配置于摇式启闭机和ＤＮ800铸铁镶钢闸门。出水井尺寸为Ｌ×Ｂ×Ｈ＝6.0m×4.0m×2.om。1.5进出立管线进水管管径为D800mm钢筋砼排水管，从桥梁1#井连至泵井处，并做钢筋砼坞帮加固；泵站出水管管径为DN800mm的球墨铸铁排水管。1.6消防本泵站高MFA2手提式灭火器，分设在门卫、生活用房、变电室和泵房内。2、拟投放本工程的人员及机械2.1拟投入本工程的劳动力序号工种人数备注1管理人员2房建、水、电2技术人员2房建、水、电3施工人员2房建、水、电4安全员1房建、水、电5质检员1房建、水、电6材料员1房建、水、电7泥工35房建8木工26房建9钢筋工16房建10架子工8房建11普工18房建12机械电工2房建、水、电13管道安装工5水14电力电器安装9电3工15泥工2房建、水、电16普工2房建、水、电17电焊工1房建、水、电2.2投入本工程的机械设备。（见附表）3、施工进度安排3.1根据现场实际情况，先围堰抽水及回填。3.2计划分三步走：沉井制作下沉分两次闸槽井、出水井变电所、围墙道路硬化施工。3.3沉井预制第一、三、三节完成后，砼达到75%强度，开始下沉，下沉完毕后，进行封底。闸槽井待沉井下沉到位后，立即进行施工。（考虑到沉井与闸槽井同时施工会相互影响）。3.4具体的时间安排见工程计划进度表。4、施工方案和方法4.1施工说明4.1.1钢筋砼工程工程所用钢筋均在工地钢筋加工间内统一配料、加工、定形，到现场架立绑扎。砼柱竖向钢筋的连接采取小于φ14的绑扎搭接，大于φ16以上的采用电渣压力焊，水平方向钢筋的连接采取在车间对焊。砼采用强制式机械自拌砼。柱砼一次浇到梁底标高，梁板砼同时一次浇筑完毕。施工缝位置必须按规范要求留置，在浇筑前所有施工缝表面必须凿去表面浮浆露出石子，洒水湿润后，用与结构相同级配的水泥砂浆进行接浆处理。（详见砼工程质量控制表）4.1.2砖砌体工程4⑴在砌砖前先在基础顶面或楼面上放出轴线门宽洞口位置，用干砖摆在墙上，排砖撂底，使其符合组砌要求，调整灰缝大小。⑵砌筑前把基层清理干净，浇水湿润，所用的砖要求每面浸透1.5cm为宜。根据层高事先做好皮数杆，在皮数杆上画好砖的层数，窗洞口、圈梁、过梁位置。所立皮数杆间距不能超过15m。⑶在砌筑砖墙时，应预先留出构造柱的位置，构造柱位置应留马牙槎。采用五进五退、先退后进的方法，马牙槎上下应顺直成一条直线，构造柱位置按设计要求预埋好拉接筋。⑷外墙转角处、内外墙交接处、内墙丁字接槎处、十字接槎处、内墙转角处都应按设计要求放好墙加筋，设计无要求时，8—1...
