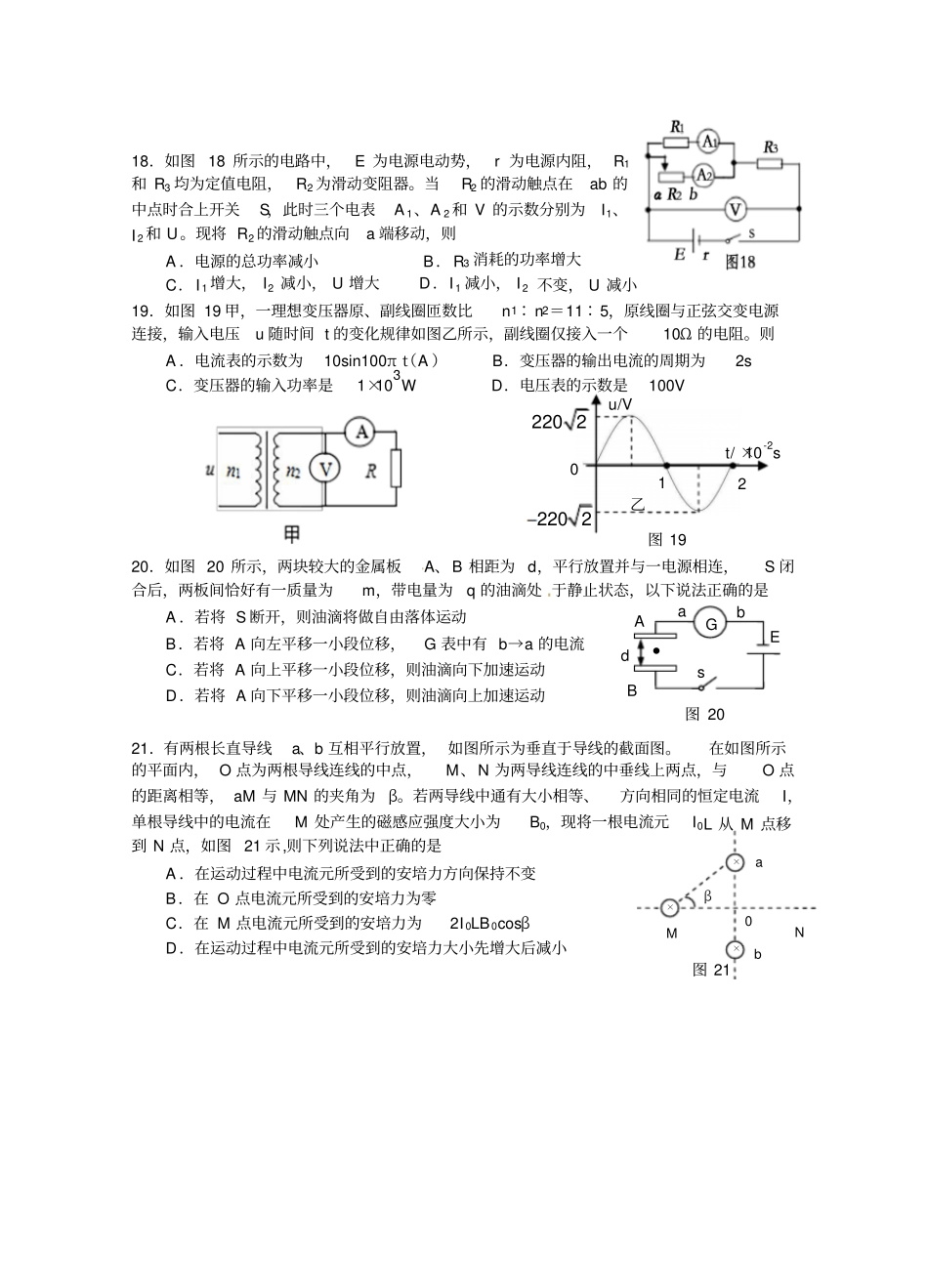

揭阳市2015—2016学年度高中二年级学业水平考试物理部分二、选择题：本题共8小题，每小题6分。在每小题给出的四个选项中，第14~17题只有一项符合题目要求，第18~21题有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。14．如图14所示，实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。若带电粒子在运动中仅受到电场力作用，根据此图可判断出A．该粒子带正电B．该粒子在a的加速度小于在b的加速度C．该粒子在a的速度小于在b的速度D．该粒子在a的电势能小于在b的电势能15．空间虚线上方存在匀强磁场，磁感应强度为B。一群电子以不同速率v从边界上的P点以相同的方向射入磁场。其中某一速率v0的电子从Q点射出，如图15所示。已知电子入射方向与边界夹角为θ，则由以上条件可判断A．该匀强磁场的方向是垂直纸面向外B．所有电子在磁场中的轨迹相同C．速度大的电子在磁场中运动对应的圆心角小D．所有电子的速度方向都改变了2θ16．有一个小型发电机，机内的矩形线圈匝数为50匝，电阻为5Ω。线圈在匀强磁场中，以恒定的角速度绕垂直于磁场方向的固定轴转动。穿过每匝线圈的磁通量Φ随时间的变化规律如图16所示。由此可知发电机电动势瞬时值表达式为A．e=31.4sin50πt（V）B．e=31.4cos50πt（V）C．e=157cos100πt（V）D．e=157sin100πt（V）17．如图17所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。t=0时，磁感应强度为B，此时MN到达的位置使MDEN构成一个边长为L的正方形。为使MN棒中不产生感应电流，从t=0开始，磁感应强度B随时间t变化图象为ab图14OPθv0Q图15DMCFv××××××ELN图17BtD0BtC0BtB0BtA001.0-1.0Φ/×10-2Wbt/×10-2s1.02.0图1622022202012u/Vt/×10-2s乙图1918．如图18所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向a端移动，则A．电源的总功率减小B．R3消耗的功率增大C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小19．如图19甲，一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图乙所示，副线圈仅接入一个10Ω的电阻。则A．电流表的示数为10sin100πt（A）B．变压器的输出电流的周期为2sC．变压器的输入功率是1×103WD．电压表的示数是100V20．如图20所示，两块较大的金属板A、B相距为d，平行放置并与一电源相连，S闭合后，两板间恰好有一质量为m，带电量为q的油滴处于静止状态，以下说法正确的是A．若将S断开，则油滴将做自由落体运动B．若将A向左平移一小段位移，G表中有b→a的电流C．若将A向上平移一小段位移，则油滴向下加速运动D．若将A向下平移一小段位移，则油滴向上加速运动21．有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图。在如图所示的平面内，O点为两根导线连线的中点，M、N为两导线连线的中垂线上两点，与O点的距离相等，aM与MN的夹角为β。若两导线中通有大小相等、方向相同的恒定电流I，单根导线中的电流在M处产生的磁感应强度大小为B0，现将一根电流元I0L从M点移到N点，如图21示,则下列说法中正确的是A．在运动过程中电流元所受到的安培力方向保持不变B．在O点电流元所受到的安培力为零C．在M点电流元所受到的安培力为2I0LB0cosβD．在运动过程中电流元所受到的安培力大小先增大后减小ABd●sabGE图20×××0MNabβ图21第Ⅱ卷三、非选择题：包括必考题和选考题两部分。第22题~第32题为必考题，每个试题考生都必须做答。第33题~第40题为选考题，考生根据要求作答。（一）必考题(共129分)22．(7分)某实验小组采用如图（a）的电路测量规格为“6V，0.5A”的小型直流电动机M中线圈的电阻（阻值约为几欧姆）。R0为阻值为3.0Ω的定值电阻。①调节R并控制电动机不转动时读出电流表和电压表示数。电压表示数是2.50V，电流表示数如图（b），则电流表示数是②使用测得数据，计算电动机线圈电阻...
