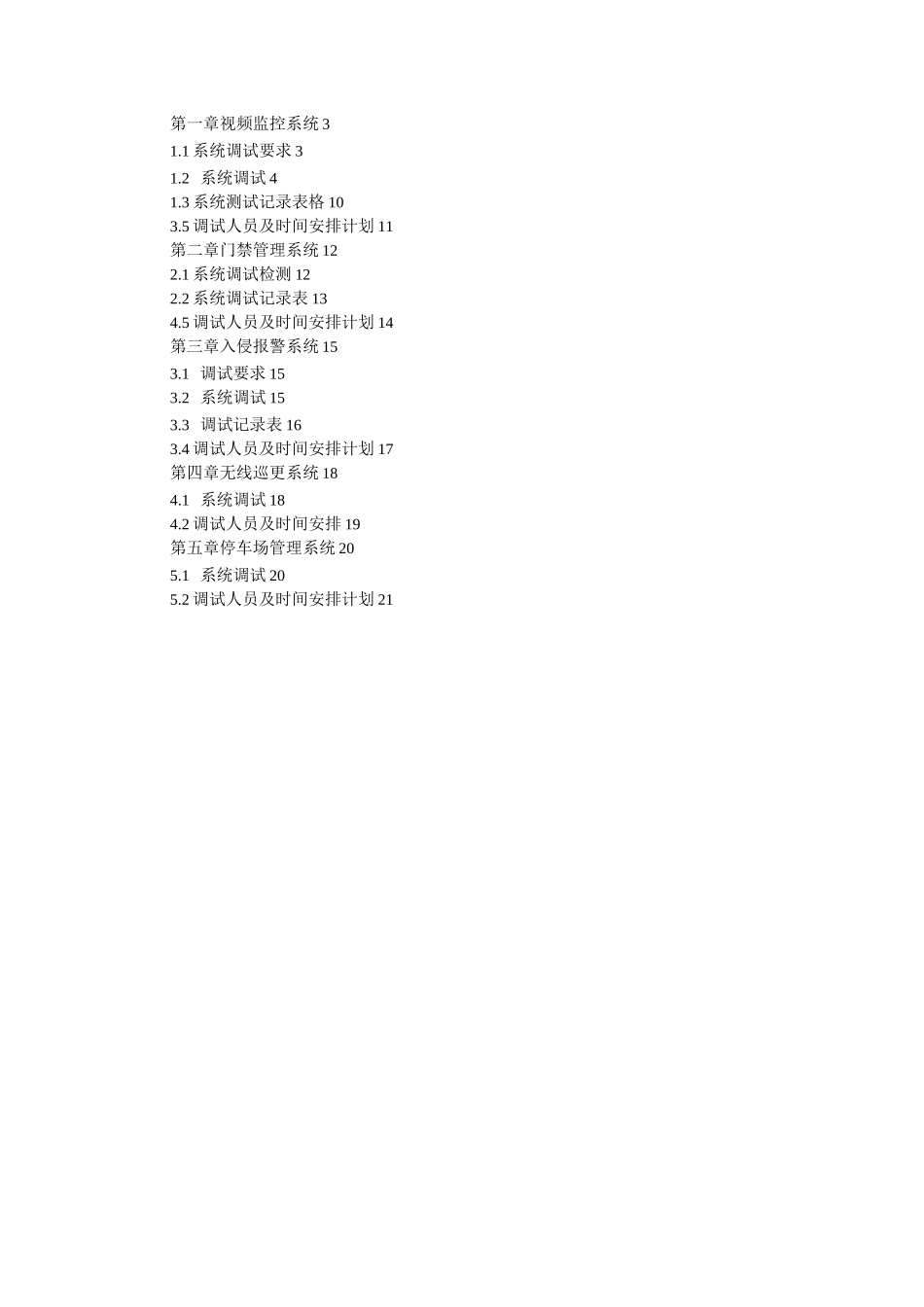

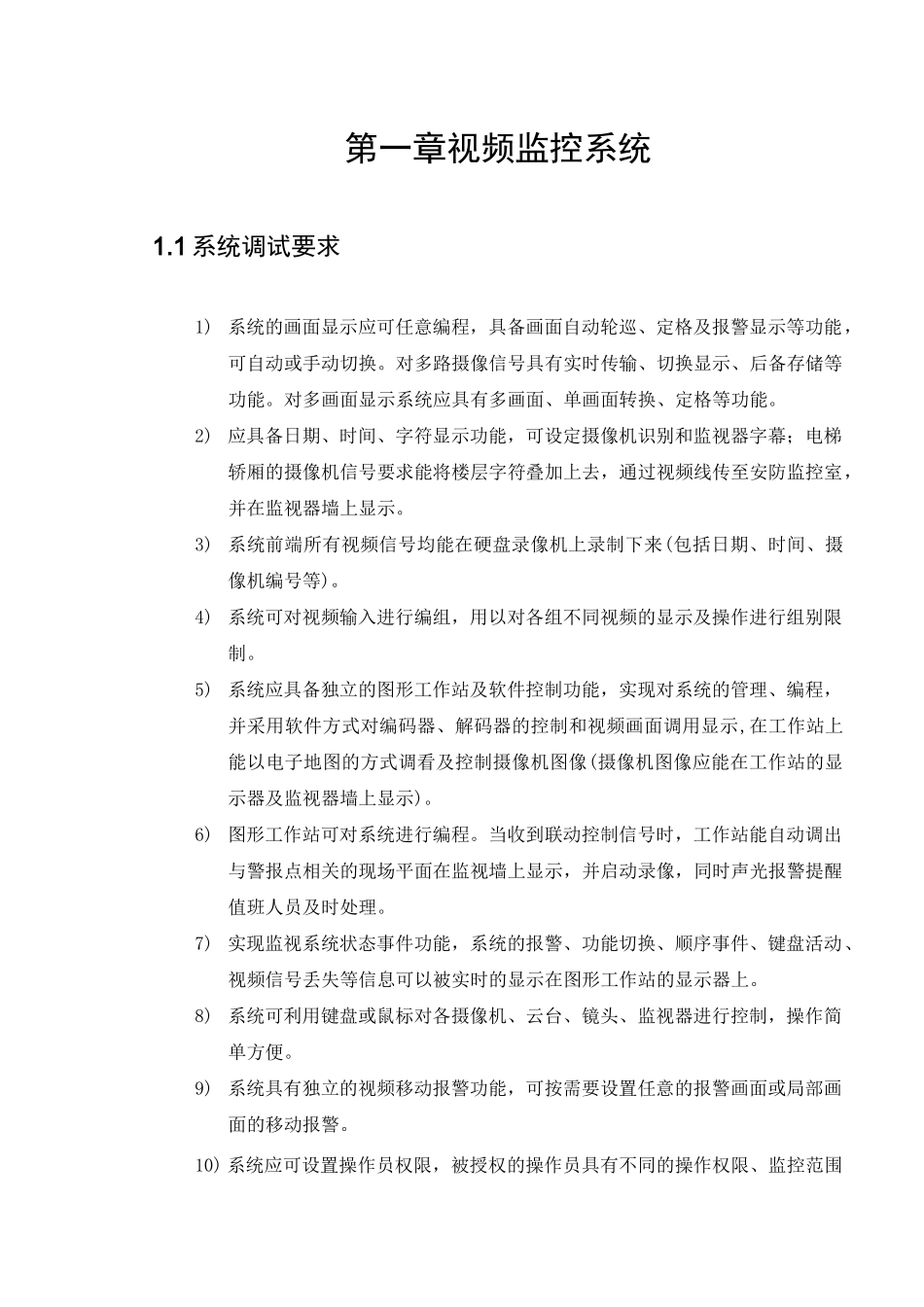

调试大纲第一章视频监控系统31.1系统调试要求31.2系统调试41.3系统测试记录表格103.5调试人员及时间安排计划11第二章门禁管理系统122.1系统调试检测122.2系统调试记录表134.5调试人员及时间安排计划14第三章入侵报警系统153.1调试要求153.2系统调试153.3调试记录表163.4调试人员及时间安排计划17第四章无线巡更系统184.1系统调试184.2调试人员及时间安排19第五章停车场管理系统205.1系统调试205.2调试人员及时间安排计划21第一章视频监控系统1.1系统调试要求1)系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功能，可自动或手动切换。对多路摄像信号具有实时传输、切换显示、后备存储等功能。对多画面显示系统应具有多画面、单画面转换、定格等功能。2)应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监控室，并在监视器墙上显示。3)系统前端所有视频信号均能在硬盘录像机上录制下来(包括日期、时间、摄像机编号等)。4)系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别限制。5)系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编程，并采用软件方式对编码器、解码器的控制和视频画面调用显示,在工作站上能以电子地图的方式调看及控制摄像机图像(摄像机图像应能在工作站的显示器及监视器墙上显示)。6)图形工作站可对系统进行编程。当收到联动控制信号时，工作站能自动调出与警报点相关的现场平面在监视墙上显示，并启动录像，同时声光报警提醒值班人员及时处理。7)实现监视系统状态事件功能，系统的报警、功能切换、顺序事件、键盘活动、视频信号丢失等信息可以被实时的显示在图形工作站的显示器上。8)系统可利用键盘或鼠标对各摄像机、云台、镜头、监视器进行控制，操作简单方便。9)系统具有独立的视频移动报警功能，可按需要设置任意的报警画面或局部画面的移动报警。10)系统应可设置操作员权限，被授权的操作员具有不同的操作权限、监控范围和系统参数。11）系统应可设定任一监视器或监视器组用于报警处理，报警发生时立即显示报警联动的图像。系统应可记忆多个同时到达的报警，并按报警的优先级别（如级别相同则按时间）进行排序。12）系统应具有对主要设备的自检功能，故障报警。13）系统应独立运行，并提供开放的通讯接口及协议，与安全管理系统进行集成，组成一个完整的安防系统。1.2系统调试1、线路检查与测试对控制电缆进行校线，按施工图检查配线，查对接线是否正确，对接错的线进行修改，并修改其编号。采用250V兆欧表对控制电缆绝缘进行测量，其线芯与线芯、线芯与地线绝缘不应小于0.5MQ。用500V兆欧表对电源电缆绝缘进行测量，其线芯间和线芯与地线的绝缘不应小于0.5MQ。闭路电视系统是依靠三种形式的电缆连接起来的。220V交流电源供电线路，从系统总配电箱到控制器，从控制器至云台、到摄像机，从系统总配电箱到监视器。24V直流供电线路和单独传送的伴音线路，从摄像机至控制器。视频电缆从摄像机至控制器，再从控制器（含视频切换器）至监视器。信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。分类举例说明安装要求干扰线路220V交流供电线路高电平线路，易对其他线路造成干扰距其他线路45cm以上，双线绞合行走一般线路24V直流供电线路和单独传送的伴音线路是中电平线路，既对其他线路干扰又受高电平线路干扰距敏感线路10cm左右，双线绞合行走敏感线路视频传输电缆是低电平线路，容易受到感应和干扰互相间距5cm以上，屏蔽线可不考虑间距钢管在摄像机附近预留的位置、长度应基本准确、不应影响摄像机的转动。上述表中规定的线路间距均为明敷时的距离，本工程线路是穿钢管暗敷设时，不受上表限制。2、设备接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200〜400cm绑扎一次。所有电缆（整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。视频电缆传...
