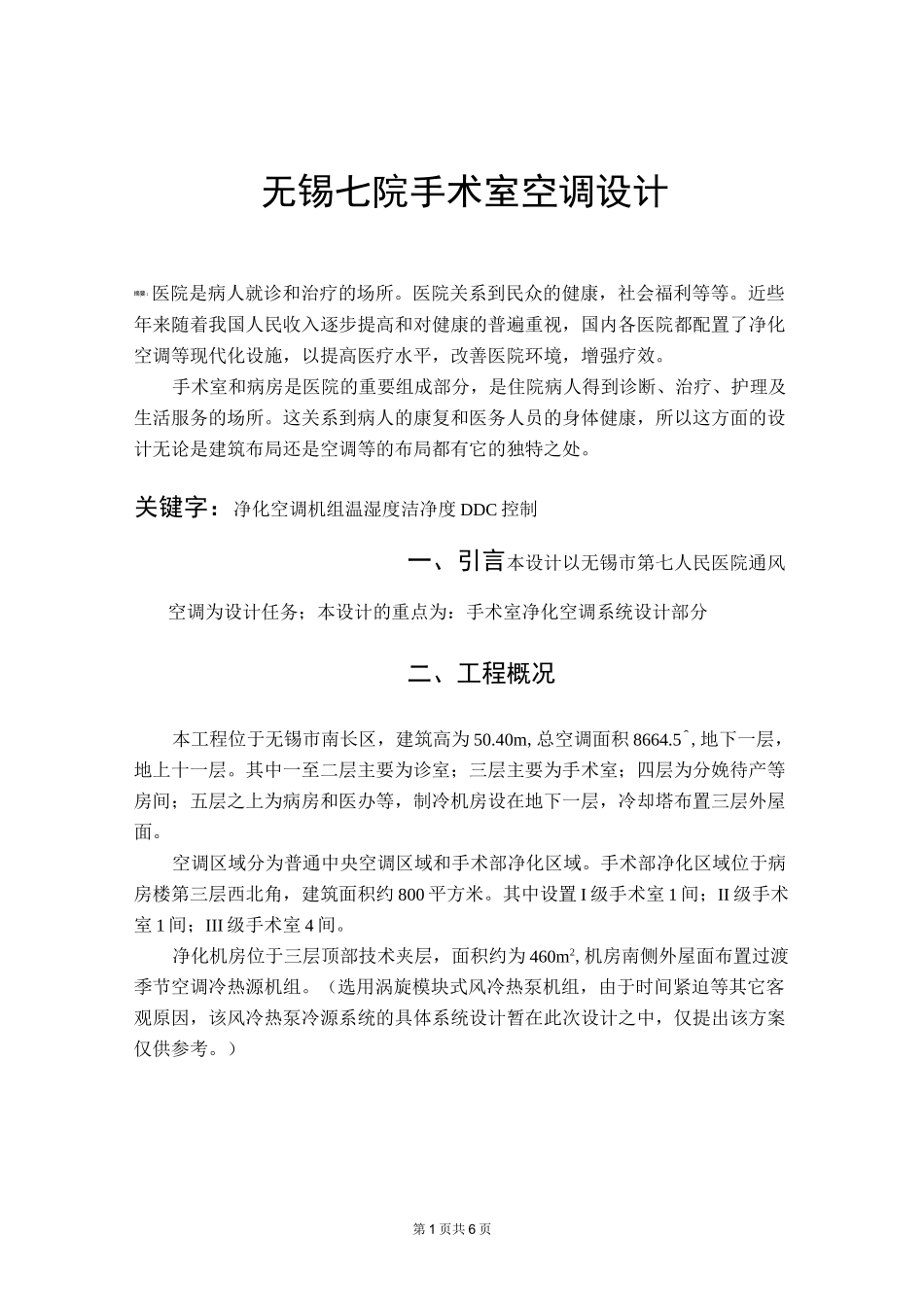

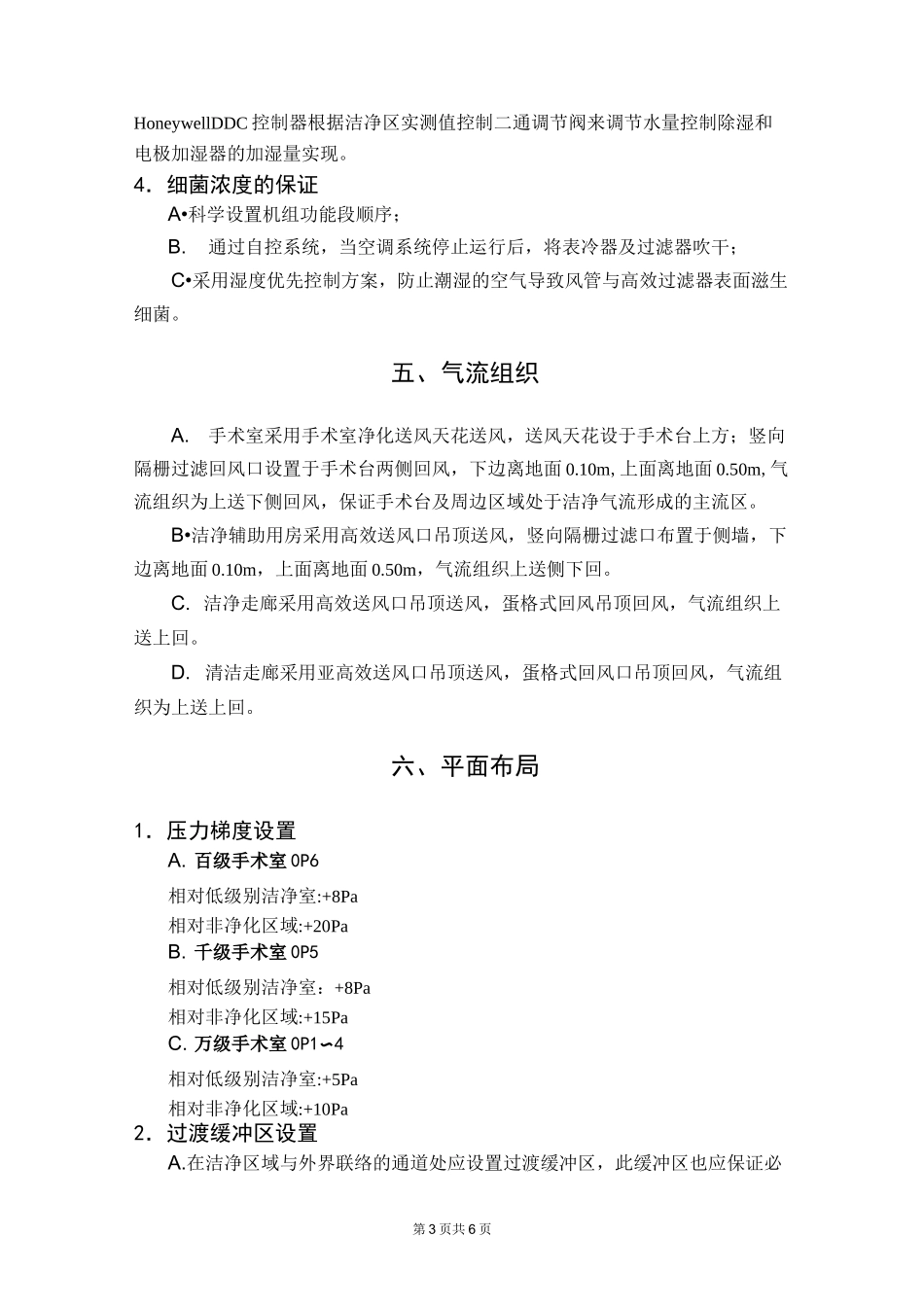

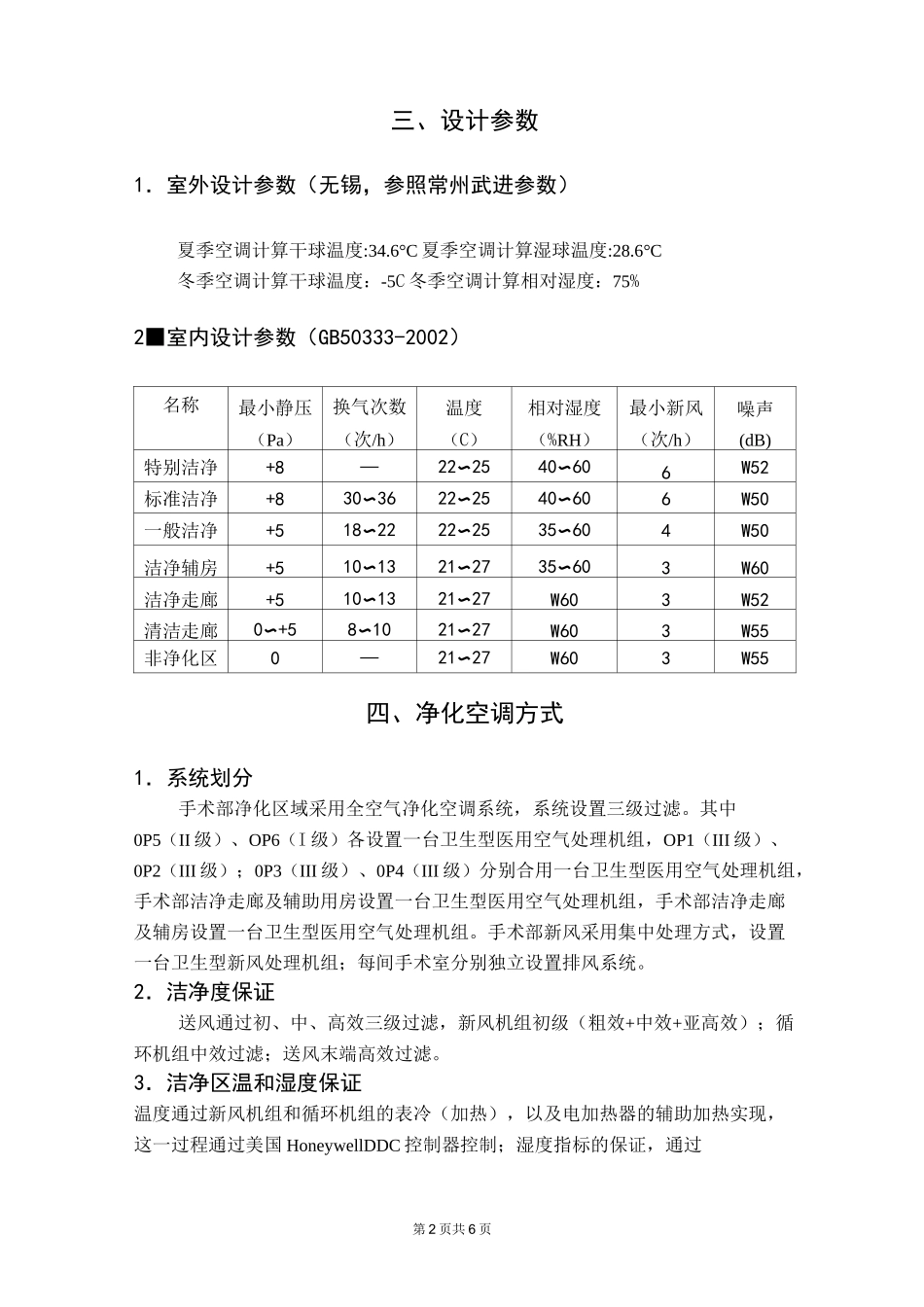

第1页共6页无锡七院手术室空调设计摘要：医院是病人就诊和治疗的场所。医院关系到民众的健康，社会福利等等。近些年来随着我国人民收入逐步提高和对健康的普遍重视，国内各医院都配置了净化空调等现代化设施，以提高医疗水平，改善医院环境，增强疗效。手术室和病房是医院的重要组成部分，是住院病人得到诊断、治疗、护理及生活服务的场所。这关系到病人的康复和医务人员的身体健康，所以这方面的设计无论是建筑布局还是空调等的布局都有它的独特之处。关键字：净化空调机组温湿度洁净度DDC控制一、引言本设计以无锡市第七人民医院通风空调为设计任务；本设计的重点为：手术室净化空调系统设计部分二、工程概况本工程位于无锡市南长区，建筑高为50.40m,总空调面积8664.5^,地下一层，地上十一层。其中一至二层主要为诊室；三层主要为手术室；四层为分娩待产等房间；五层之上为病房和医办等，制冷机房设在地下一层，冷却塔布置三层外屋面。空调区域分为普通中央空调区域和手术部净化区域。手术部净化区域位于病房楼第三层西北角，建筑面积约800平方米。其中设置I级手术室1间；II级手术室1间；III级手术室4间。净化机房位于三层顶部技术夹层，面积约为460m2,机房南侧外屋面布置过渡季节空调冷热源机组。（选用涡旋模块式风冷热泵机组，由于时间紧迫等其它客观原因，该风冷热泵冷源系统的具体系统设计暂在此次设计之中，仅提出该方案仅供参考。）第2页共6页三、设计参数1．室外设计参数（无锡，参照常州武进参数）夏季空调计算干球温度:34.6°C夏季空调计算湿球温度:28.6°C冬季空调计算干球温度：-5C冬季空调计算相对湿度：75%2■室内设计参数（GB50333-2002）名称最小静压（Pa）换气次数（次/h）温度（C）相对湿度（%RH）最小新风（次/h）噪声(dB)特别洁净+8—22〜2540〜606W52标准洁净+830〜3622〜2540〜606W50一般洁净+518〜2222〜2535〜604W50洁净辅房+510〜1321〜2735〜603W60洁净走廊+510〜1321〜27W603W52清洁走廊0〜+58〜1021〜27W603W55非净化区0—21〜27W603W55四、净化空调方式1．系统划分手术部净化区域采用全空气净化空调系统，系统设置三级过滤。其中0P5（II级）、OP6（I级）各设置一台卫生型医用空气处理机组，OP1（III级）、0P2（III级）；0P3（III级）、0P4（III级）分别合用一台卫生型医用空气处理机组，手术部洁净走廊及辅助用房设置一台卫生型医用空气处理机组，手术部洁净走廊及辅房设置一台卫生型医用空气处理机组。手术部新风采用集中处理方式，设置一台卫生型新风处理机组；每间手术室分别独立设置排风系统。2．洁净度保证送风通过初、中、高效三级过滤，新风机组初级（粗效+中效+亚高效）；循环机组中效过滤；送风末端高效过滤。3．洁净区温和湿度保证温度通过新风机组和循环机组的表冷（加热），以及电加热器的辅助加热实现，这一过程通过美国HoneywellDDC控制器控制；湿度指标的保证，通过第3页共6页HoneywellDDC控制器根据洁净区实测值控制二通调节阀来调节水量控制除湿和电极加湿器的加湿量实现。4．细菌浓度的保证A•科学设置机组功能段顺序；B.通过自控系统，当空调系统停止运行后，将表冷器及过滤器吹干；C•采用湿度优先控制方案，防止潮湿的空气导致风管与高效过滤器表面滋生细菌。五、气流组织A.手术室采用手术室净化送风天花送风，送风天花设于手术台上方；竖向隔栅过滤回风口设置于手术台两侧回风，下边离地面0.10m,上面离地面0.50m,气流组织为上送下侧回风，保证手术台及周边区域处于洁净气流形成的主流区。B•洁净辅助用房采用高效送风口吊顶送风，竖向隔栅过滤口布置于侧墙，下边离地面0.10m，上面离地面0.50m，气流组织上送侧下回。C.洁净走廊采用高效送风口吊顶送风，蛋格式回风吊顶回风，气流组织上送上回。D.清洁走廊采用亚高效送风口吊顶送风，蛋格式回风口吊顶回风，气流组织为上送上回。六、平面布局1．压力梯度设置A.百级手术室0P6相对低级别洁净室:+8Pa相对非净化区域:+20PaB.千级手术室0P5相对低级别洁净室：+8Pa相对非净化区域:+15PaC.万级手术室0P1〜4相对低级别洁净室:+5Pa相对非净化区域:+10Pa2．过渡缓冲区设置A.在洁净区域与...
