数控铣床中级工复习题VIP免费

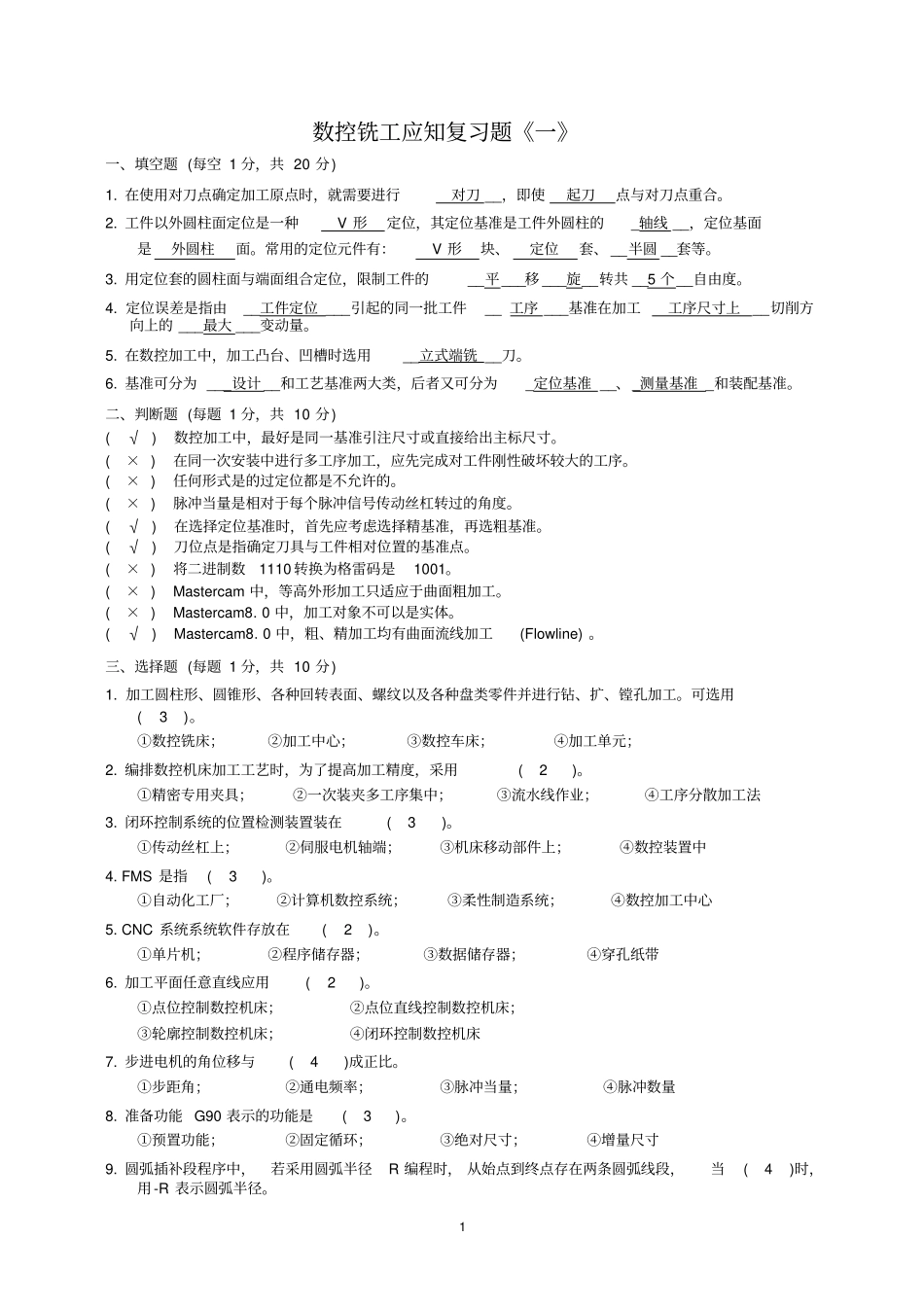

1数控铣工应知复习题《一》一、填空题(每空1分，共20分)1.在使用对刀点确定加工原点时，就需要进行对刀__，即使起刀点与对刀点重合。2.工件以外圆柱面定位是一种V形定位，其定位基准是工件外圆柱的_轴线__，定位基面是外圆柱面。常用的定位元件有：V形块、定位套、__半圆__套等。3.用定位套的圆柱面与端面组合定位，限制工件的__平___移___旋__转共__5个__自由度。4.定位误差是指由__工件定位___引起的同一批工件__工序___基准在加工工序尺寸上__切削方向上的___最大___变动量。5.在数控加工中，加工凸台、凹槽时选用__立式端铣__刀。6.基准可分为___设计__和工艺基准两大类，后者又可分为_定位基准__、_测量基准_和装配基准。二、判断题(每题1分，共10分)(√)数控加工中，最好是同一基准引注尺寸或直接给出主标尺寸。(×)在同一次安装中进行多工序加工，应先完成对工件刚性破坏较大的工序。(×)任何形式是的过定位都是不允许的。(×)脉冲当量是相对于每个脉冲信号传动丝杠转过的角度。(√)在选择定位基准时，首先应考虑选择精基准，再选粗基准。(√)刀位点是指确定刀具与工件相对位置的基准点。(×)将二进制数1110转换为格雷码是1001。(×)Mastercam中，等高外形加工只适应于曲面粗加工。(×)Mastercam8.0中，加工对象不可以是实体。(√)Mastercam8.0中，粗、精加工均有曲面流线加工(Flowline)。三、选择题(每题1分，共10分)1.加工圆柱形、圆锥形、各种回转表面、螺纹以及各种盘类零件并进行钻、扩、镗孔加工。可选用(3)。①数控铣床；②加工中心；③数控车床；④加工单元；2.编排数控机床加工工艺时，为了提高加工精度，采用(2)。①精密专用夹具；②一次装夹多工序集中；③流水线作业；④工序分散加工法3.闭环控制系统的位置检测装置装在(3)。①传动丝杠上；②伺服电机轴端；③机床移动部件上；④数控装置中4.FMS是指(3)。①自动化工厂；②计算机数控系统；③柔性制造系统；④数控加工中心5.CNC系统系统软件存放在(2)。①单片机；②程序储存器；③数据储存器；④穿孔纸带6.加工平面任意直线应用(2)。①点位控制数控机床；②点位直线控制数控机床；③轮廓控制数控机床；④闭环控制数控机床7.步进电机的角位移与(4)成正比。①步距角；②通电频率；③脉冲当量；④脉冲数量8.准备功能G90表示的功能是(3)。①预置功能；②固定循环；③绝对尺寸；④增量尺寸9.圆弧插补段程序中，若采用圆弧半径R编程时，从始点到终点存在两条圆弧线段，当(4)时，用-R表示圆弧半径。2①圆弧小于或等于180度；②圆弧大于或等于180度；③圆弧小于180度④圆弧大于180度10.辅助功能M03代码表示(4)。①程序停止；②冷却液开；③主轴停止；④主轴顺时针转动四、问答题(每题6分，共30分)1.试述有哪些加工工艺内容(零件)最适宜采用数控加工？在数控机床上改变加工零件时，只需要重新编制加工程序，并采用简单的夹具就可以实现，不需要制作特别的夹具，也不需要重新调整机床，因此适应于单件，小批量加工，精度高、形状复杂的零件，试制新产品的零件。各种回转表面工件的加工可采用数控车床，各种箱体，泵体，壳体可采用数控铣床或加工中心，复杂曲面、叶轮等可采用三轴联动数控铣床。2.简述数控加工工艺设计包括哪些主要内容？数控机床的选择、加工工序的编排、工件的装夹和对刀点的确定、加工路线的确定、加工刀具的选择以及相关切削用量等工艺参数的确定。3.试述采用数控加工铣削平面零件外轮廓及内表面轮廓形状时，应如何确定切入切出点？直线切入工件将对工件产生大的冲击，并且由于传动间隙和惯性的影响而导致过切，因此采用切线切入工件和切出工件比较理想，并且切入切出点尽量不要在拐角处，以免影响切入切出。4.提高平面支承刚度有何方法？5.简述定位误差的合成原则？五、解答题(每题6分，共30分)1.右例图示为滚齿是齿坯定位及夹具简图。视分析各定位元件所限制的自由度，并分析该定位方案是否合理？2.试述烟缸的产品造型思路。参照鉴定培训资料（P34－8、9题）3.简述Mastercam.8CAM的部分功能。主要包括产品的加工和仿真，其中曲面的加工方法分为精加工和粗加工，精加工的方法主要有平行加3工，等高外形...
