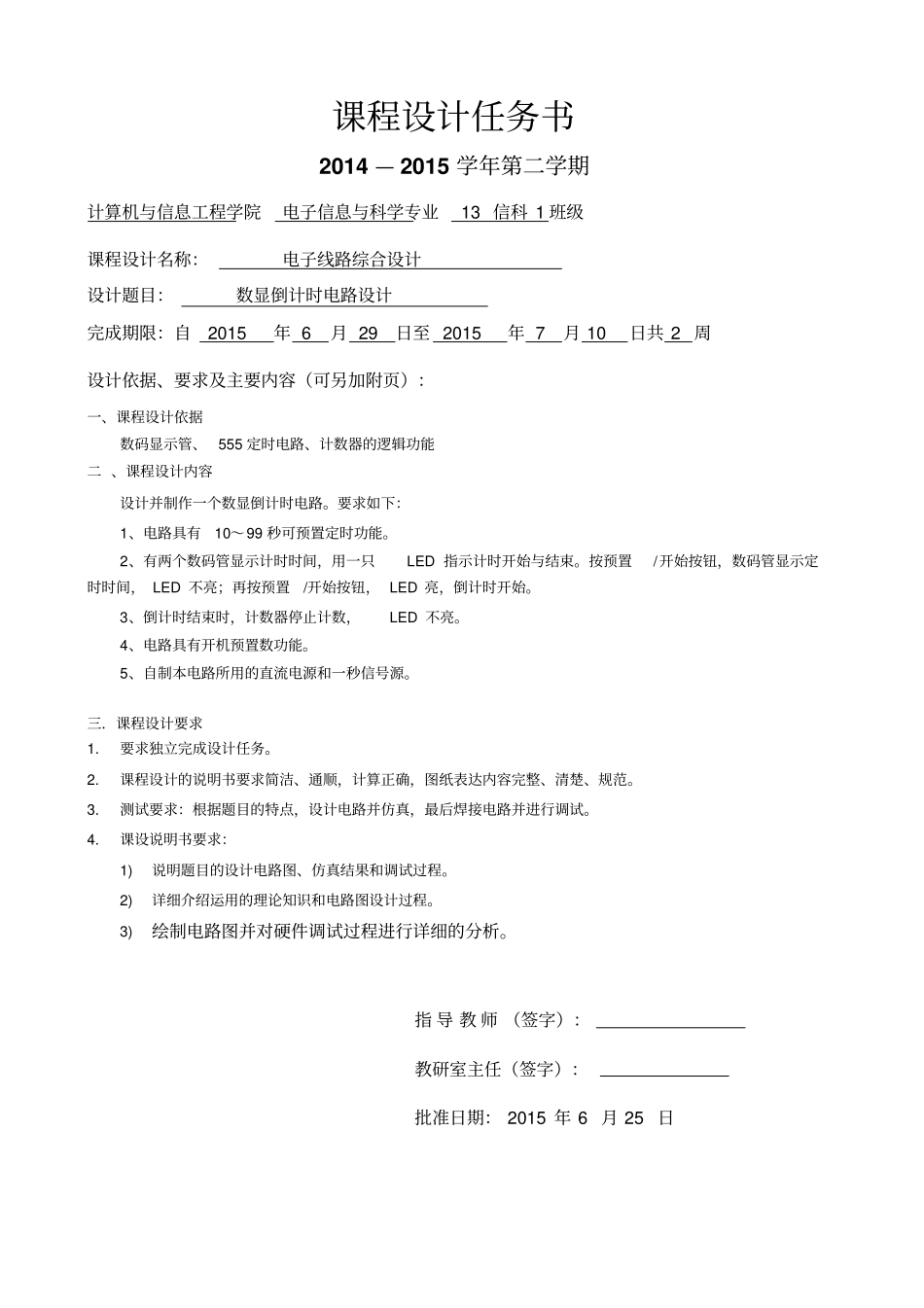

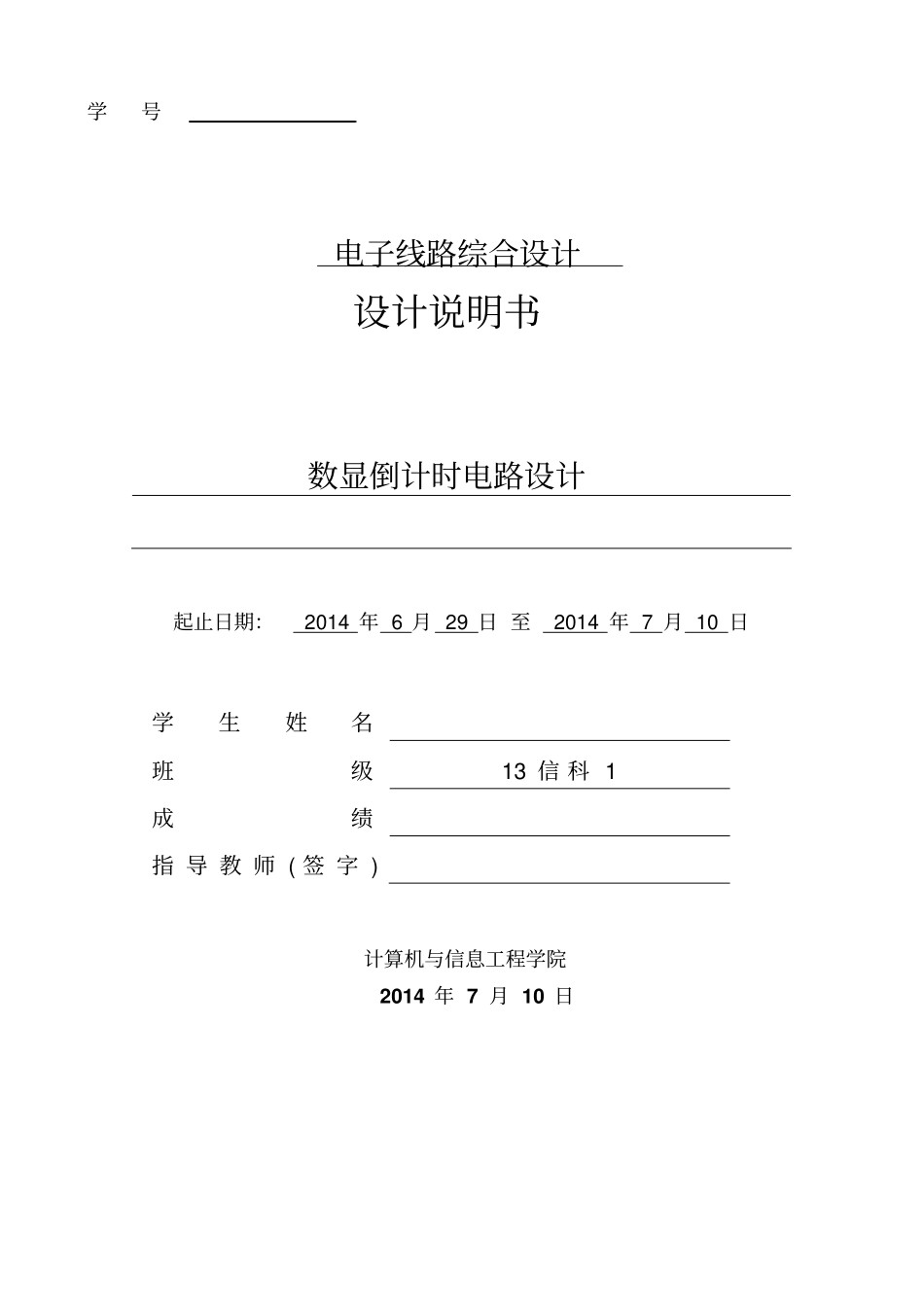

学号电子线路综合设计设计说明书数显倒计时电路设计起止日期：2014年6月29日至2014年7月10日学生姓名班级13信科1成绩指导教师(签字)计算机与信息工程学院2014年7月10日课程设计任务书2014—2015学年第二学期计算机与信息工程学院电子信息与科学专业13信科1班级课程设计名称：电子线路综合设计设计题目：数显倒计时电路设计完成期限：自2015年6月29日至2015年7月10日共2周设计依据、要求及主要内容（可另加附页）：一、课程设计依据数码显示管、555定时电路、计数器的逻辑功能二、课程设计内容设计并制作一个数显倒计时电路。要求如下：1、电路具有10～99秒可预置定时功能。2、有两个数码管显示计时时间，用一只LED指示计时开始与结束。按预置/开始按钮，数码管显示定时时间，LED不亮；再按预置/开始按钮，LED亮，倒计时开始。3、倒计时结束时，计数器停止计数，LED不亮。4、电路具有开机预置数功能。5、自制本电路所用的直流电源和一秒信号源。三．课程设计要求1.要求独立完成设计任务。2.课程设计的说明书要求简洁、通顺，计算正确，图纸表达内容完整、清楚、规范。3.测试要求：根据题目的特点，设计电路并仿真，最后焊接电路并进行调试。4.课设说明书要求：1)说明题目的设计电路图、仿真结果和调试过程。2)详细介绍运用的理论知识和电路图设计过程。3)绘制电路图并对硬件调试过程进行详细的分析。指导教师（签字）：教研室主任（签字）：批准日期：2015年6月25日目录第一章设计方案...............................................................11.1方案思路说明...........................................................11.1.1方案一...........................................................11.1.2方案二...........................................................2第二章基本原器件的认读.......................................................32.1555定时器.............................................................32.274ls192芯片...........................................................32.3JK边沿型触发器........................................................4第三章各部分电路说明.........................................................53.1脉冲电路...............................................................53.1.1555定时器作用....................................................53.2倒计时电路.............................................................53.3显示电路...............................................................6第四章实验装调及故障处理.....................................................74.1焊接、调试工具.........................................................74.2秒信号源的连接于调试...................................................74.3译码显示的连接和调试...................................................74.4计数器的连接和调试。...................................................7实验总结与感受................................................................8参考文献......................................................................9附录.........................................................................101第一章设计方案1.1方案思路说明根据任务书的要求我们本次课设选用的计数器件为74LS192，它是加、减可逆十进制计数器，通过两片192的级联可实现10-99的到计时.其次我们选用了555定时器构成多谐振荡器，使之能产生一个1Hz的方波信号来作为192的时序脉冲，从而为计数芯片提供CP,又因为我们要选用2片计数器构成2位计数的状态，固要采用计数器的级联的方法，我们选用的是串行进位的级联，因为这个大大的加快了运行的速度。整个电路系统需要5V的电压驱动。555多谐振荡器的功能就是你可以调节它的电阻和电容来得到不同频率和不同占空比的脉冲信号。有了脉冲和计数芯片后我们还需要数字显示器,我们选用的是共阴极七段...
