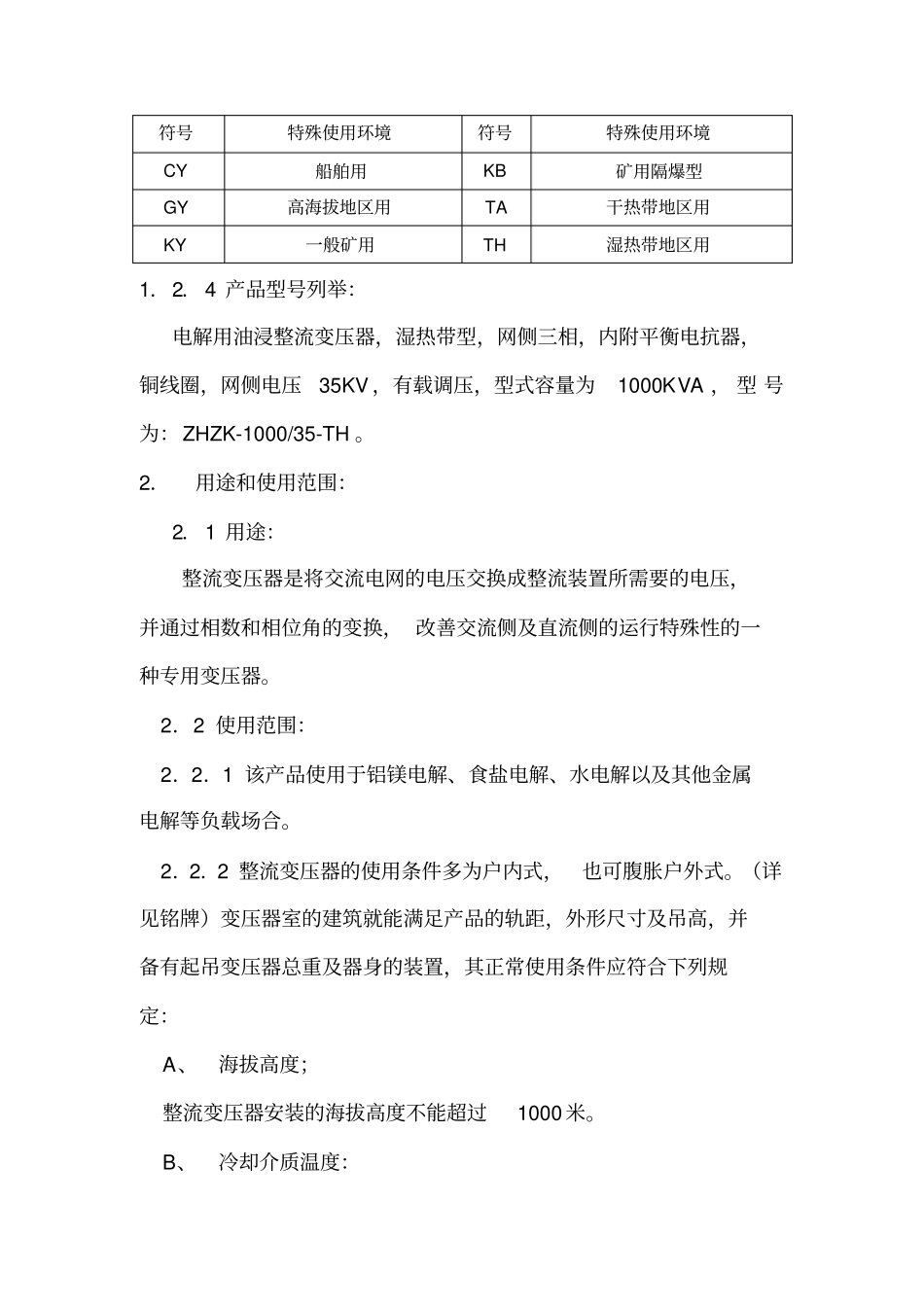

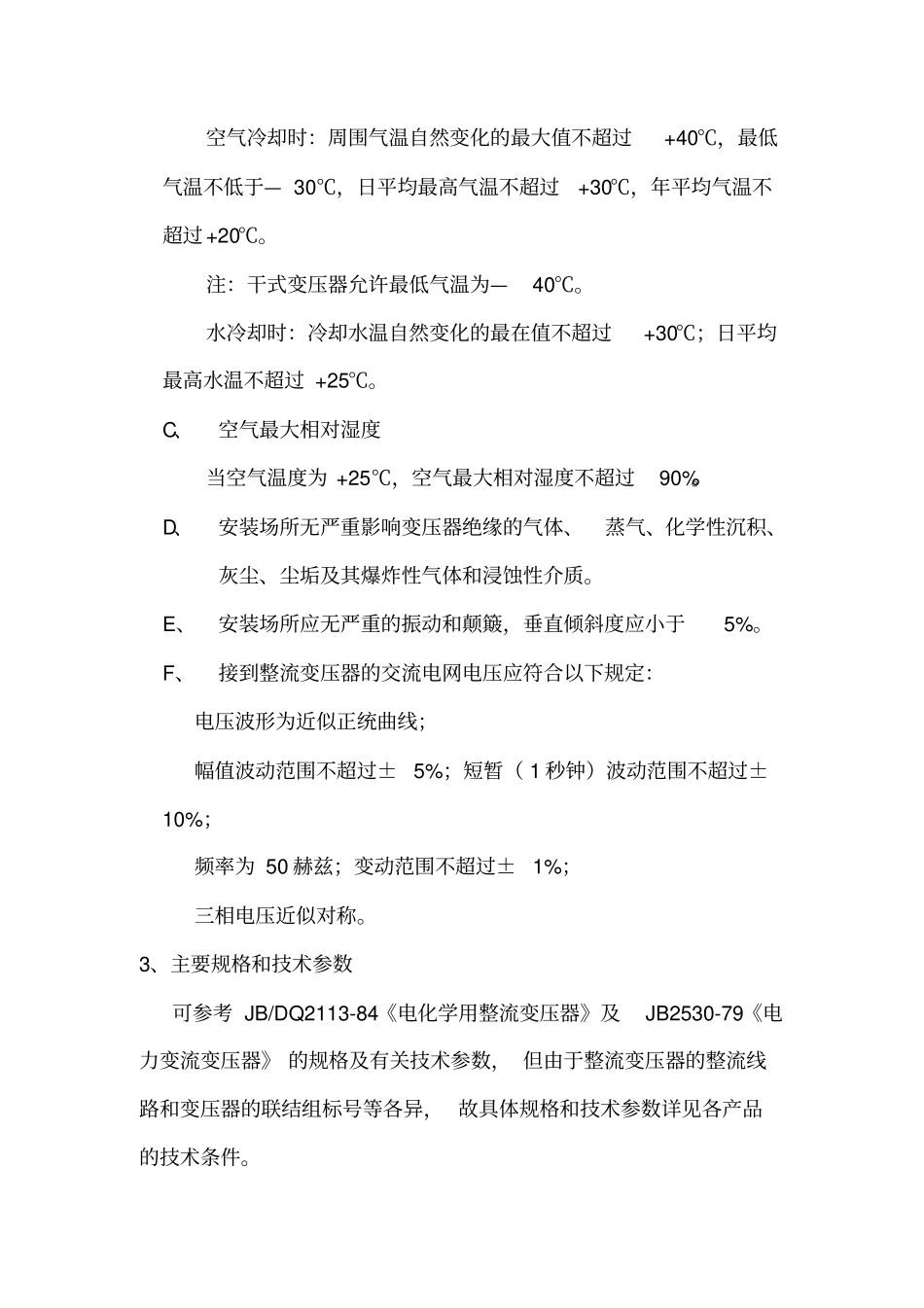

整流变压器安装使用说明书1．产品名称和型号1．1产品名称：整流变压器1．2产品型号：整流变压器的产品型号由“系列代号”、“规格代号”、“特殊使用环境代号”（如有）组成，其间以短横线隔开。1．2．1“系列代号”按表1所列代表符号组成。顺序分类类别代表符号1用途电化学、电解用ZH2网侧相数单相三相D—3线圈外绝缘介质变压器油空气成形固体—GC4高压方式无激磁调压或不调压由网侧线圈有载调压由内附的自耦调压变压器或串联调压变压器有载调压—ZT5线圈导线介质铜铝—L6内附附属装置平衡电抗器K7内附附属装置饱和电抗器（磁放大器）B1．2．2整流变压器“规格代号”组成如下：整流变压器型式容量（KVA）/网侧电压等级（KV）1．2．3“特殊使用环境代号”由表2所列符号组成。符号特殊使用环境符号特殊使用环境CY船舶用KB矿用隔爆型GY高海拔地区用TA干热带地区用KY一般矿用TH湿热带地区用1．2．4产品型号列举：电解用油浸整流变压器，湿热带型，网侧三相，内附平衡电抗器，铜线圈，网侧电压35KV，有载调压，型式容量为1000KVA，型号为：ZHZK-1000/35-TH。2．用途和使用范围：2．1用途：整流变压器是将交流电网的电压交换成整流装置所需要的电压，并通过相数和相位角的变换，改善交流侧及直流侧的运行特殊性的一种专用变压器。2．2使用范围：2．2．1该产品使用于铝镁电解、食盐电解、水电解以及其他金属电解等负载场合。2．2．2整流变压器的使用条件多为户内式，也可腹胀户外式。（详见铭牌）变压器室的建筑就能满足产品的轨距，外形尺寸及吊高，并备有起吊变压器总重及器身的装置，其正常使用条件应符合下列规定：A、海拔高度；整流变压器安装的海拔高度不能超过1000米。B、冷却介质温度：空气冷却时：周围气温自然变化的最大值不超过+40℃，最低气温不低于—30℃，日平均最高气温不超过+30℃，年平均气温不超过+20℃。注：干式变压器允许最低气温为—40℃。水冷却时：冷却水温自然变化的最在值不超过+30℃；日平均最高水温不超过+25℃。C、空气最大相对湿度当空气温度为+25℃，空气最大相对湿度不超过90%。D、安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积、灰尘、尘垢及其爆炸性气体和浸蚀性介质。E、安装场所应无严重的振动和颠簸，垂直倾斜度应小于5%。F、接到整流变压器的交流电网电压应符合以下规定：电压波形为近似正统曲线；幅值波动范围不超过±5%；短暂（1秒钟）波动范围不超过±10%；频率为50赫兹；变动范围不超过±1%；三相电压近似对称。3、主要规格和技术参数可参考JB/DQ2113-84《电化学用整流变压器》及JB2530-79《电力变流变压器》的规格及有关技术参数，但由于整流变压器的整流线路和变压器的联结组标号等各异，故具体规格和技术参数详见各产品的技术条件。4、主要结构及工作原理4．1主要结构4．1．1绕组：绕组一般为铜导线，也可采用铝导线。它分为网侧绕组（高压和调压）、阀侧绕组（低压和串联调压）以及补偿绕组等。如有内附装置，还有平衡电抗器或饱和电抗器绕组。4．1．2铁芯铁芯由硅钢片组成，一般采用全斜无冲孔拉带结构。它分为共轭式和心式两种类型（主变）以及电抗器铁芯。4．1．3箱体采用钢板焊接而成，它分为箱盖式、钟罩式和封闭式三种类型，对于阀侧出线母排数量较多时，一般从箱体两侧出线。4．1．4调压可采用无励磁电动调压方式或有载调压开关进行电压调整，详见分接开关使用说明书。4．1．5附件：A、测温装置：电接点温度计、电阻温度计、酒精温度计等。B、压力释放阀。C、呼吸器。D、油柜。E、高、低压套管。F、冷却装置：散热器及水冷却器。4．2工作原理：根据法拉弟电磁感应定律，一二次绕组通过交变磁场联系着，从而完成改变电压、电流的功能。5、吊运与安装5．1吊运5．1．1吊运变压器总体时，箱盖式结构的变压器应同时使用箱壁上的四个吊拌，钟罩式油箱应使用下节油箱的四个吊拌同进起吊。运输过程中，变压器的倾斜角度不得大于15°。5．1．2变压器运到用户后，应进行掉芯检查。5．1．3吊芯检查前，应进行油样简化试验、绕组绝缘电阻测量，直流电阻测量等必要的电气性能试验。如不合格，应检查原因，并采取有效措施加以解决。5．1...
