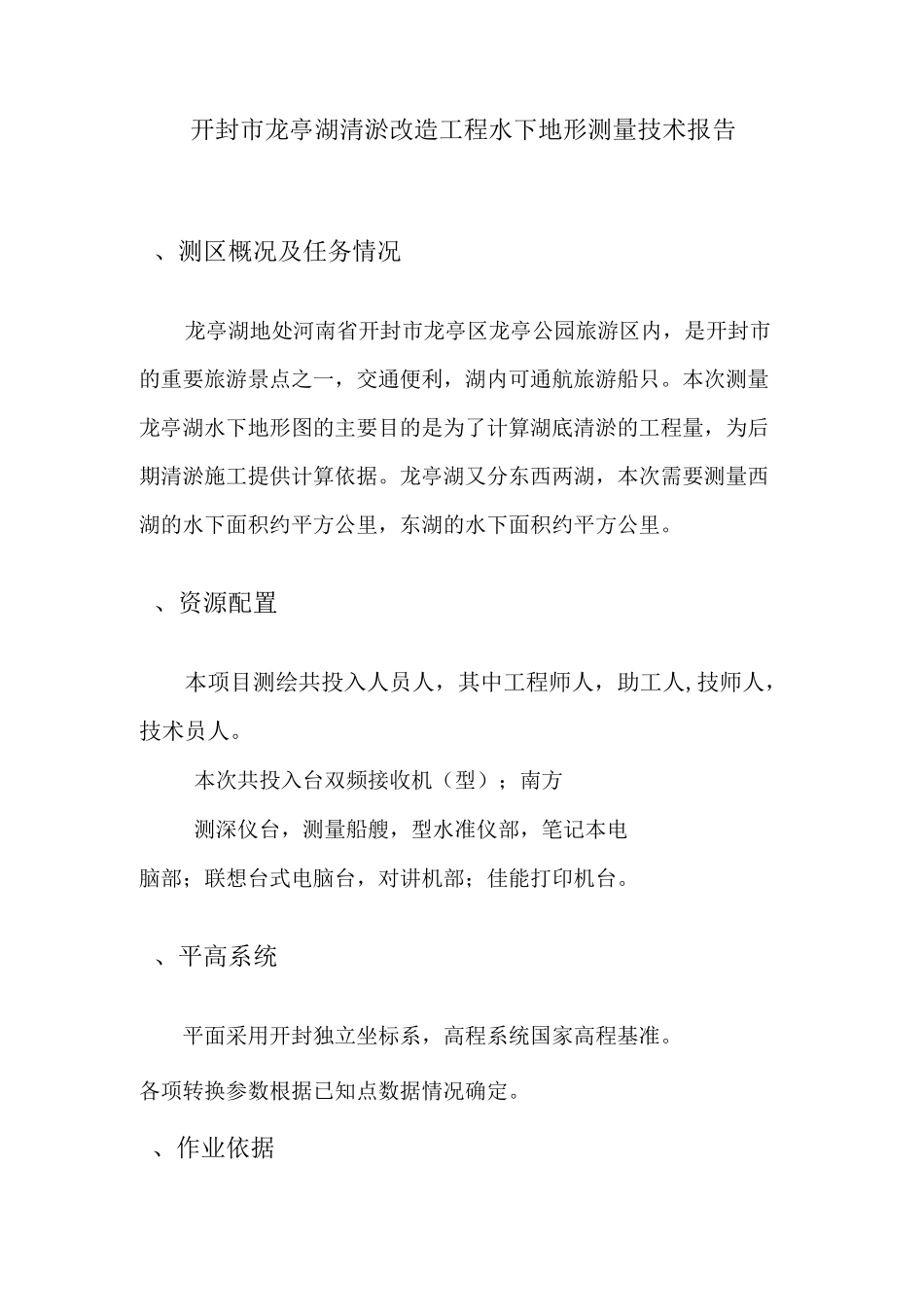

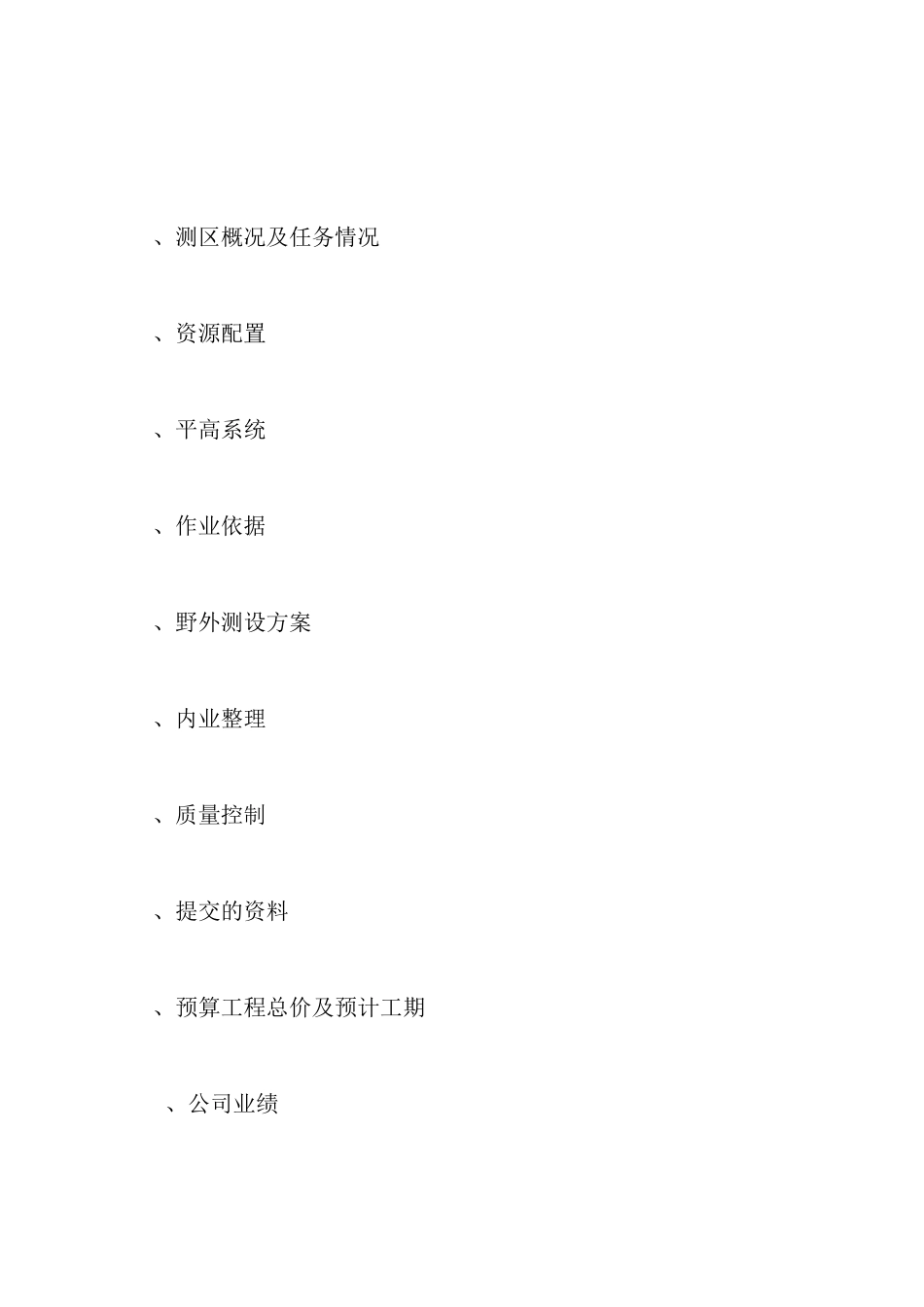

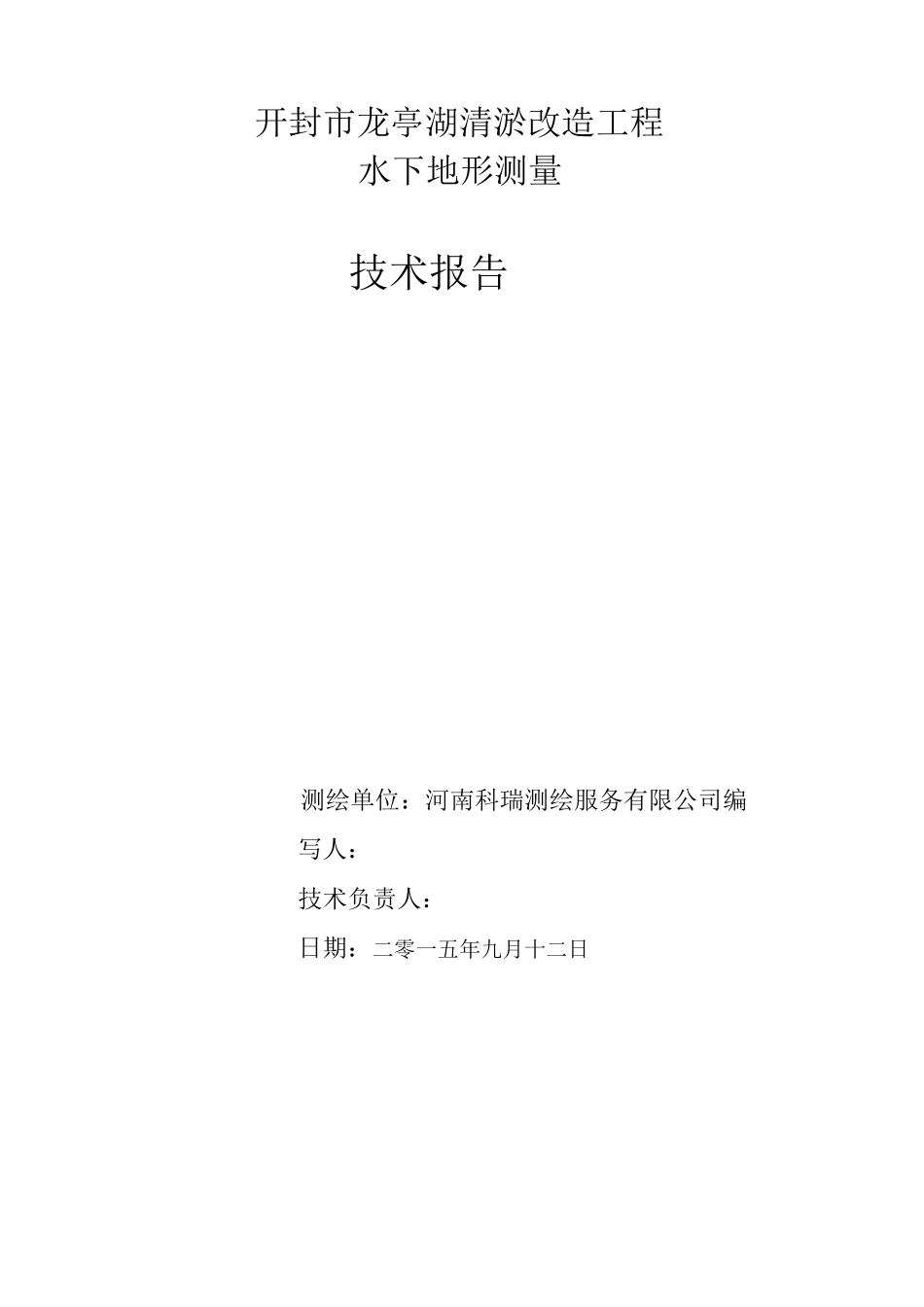

开封市龙亭湖清淤改造工程水下地形测量技术报告测绘单位：河南科瑞测绘服务有限公司编写人：技术负责人：日期：二零一五年九月十二日、测区概况及任务情况、资源配置、平高系统、作业依据、野外测设方案、内业整理、质量控制、提交的资料、预算工程总价及预计工期、公司业绩开封市龙亭湖清淤改造工程水下地形测量技术报告、测区概况及任务情况龙亭湖地处河南省开封市龙亭区龙亭公园旅游区内，是开封市的重要旅游景点之一，交通便利，湖内可通航旅游船只。本次测量龙亭湖水下地形图的主要目的是为了计算湖底清淤的工程量，为后期清淤施工提供计算依据。龙亭湖又分东西两湖，本次需要测量西湖的水下面积约平方公里，东湖的水下面积约平方公里。、资源配置本项目测绘共投入人员人，其中工程师人，助工人,技师人，技术员人。本次共投入台双频接收机（型）；南方测深仪台，测量船艘，型水准仪部，笔记本电脑部；联想台式电脑台，对讲机部；佳能打印机台。、平高系统平面采用开封独立坐标系，高程系统国家高程基准。各项转换参数根据已知点数据情况确定。、作业依据（）《水利水电工程测量规范》规划设计阶段;（）《水利水电工程施工测量规范》；（）《全球定位系统（）测量规范》；（）《国家三、四等水准测量规范》；、野外测设方案本次测量所采用的仪器都经过法定计量部门的检定并出具有仪器检定证书。控制点平面测设采用静态测量，控制点高程采用水准测量，精度满足相应等级要求。水下地形测量基本上在无雨、风的天气进行，采用断面法施测，先在测深仪导航软件下，预先按技术要求做好断面设计线，设计线根据湖面情况布置成与水流方向大致成垂直的方向，断面间距为左右，测点间距。将仪器安装在测深仪探头上，船上仪器应与测深仪平面位置一致，并保证测深仪垂直于水面。精密量测测深仪探头到几何中心的垂直高，作为天线高，将测深仪吃水水深定位，直接采用下式求出水底高程：实际水面几何中心天线到测深仪探头水底点高程实际水面测深水下地形点的采集密度以能显示出水下地形特征为原则。水下地形点点距为图上~,实际距离为~米。水下地形变化复杂区域测深仪采集点距适当缩短以反映地形特征，满足水下地形等高线的勾绘。对于测量船不能到达的浅水区域采取测量人员穿下水裤涉水测量。、内业整理(I)地形图采用X矩形分幅，按统一的直角坐标网划分。采用西南角坐标公里数编号法。如:西南角的坐标，，则该图编号为“一”。编号时，比例尺为地形图，坐标值取至。⑵将野外采集的数据备份并进行内业成图，在及辅助成图软件下直接生成等高线或等深线，绘制后的等高线应光滑，符合自然变化规律。⑶图幅接边的最大误差不得大于地物、地貌允许中误差的2J2倍。如相邻图幅的基本等高距不同，则等高线接边的最大误差不得超过较大一种基本等高距允许中误差的2迂倍，其误差可平均配赋，并可注意现状地物的拼接，不得改变其真实形状，地貌的拼接不得产生变形。、质量控制⑴外业测量质量控制①利用测区外围已知点进行坐标系统参数的求解后，校测已知点再进行外业数据的采集，每天开始和结束时都要校正。②尽可能避开大风天气进行水下地形测量。水域测量时，水深在米以内时，采用测深杆实测水深，在水深大于米时，采用测绳实测水深，以检核测深仪测量成果精度。③每天外业结束后及时将采集数据导出并进行合理性检查如有疑问或问题及时处理或重测。④项目质检组随机抽查已测区域进行外业检查。⑤项目外业结束后，项目质检组组织技术人员对所测范围进行外业抽查，保证作业精度达到技术设计要求。⑵内业测量质量控制项目质检人员全程检查内业成图存在的问题，如点、线矛盾，等高线不合理，内业处理不了的要求到外业实地落实，保证成图质量。、提交的资料⑵⑶■•图幅接合表地形图份份⑷控制点成果表份⑸《技术总结》份、预算工程总量、总价及预计工期根据甲方提供资料及《测绘生产成本费用定额》版,初步确定工作量、工程造价见下表。(1)《技术设计书》份⑹测绘成果电子文件(光盘含以上〜项内容)份项目名称预算工作量单价金额（元）级座四等水准千米断面测量千米根据市场价格综合考虑为《测绘生产成本费用定额》的...
