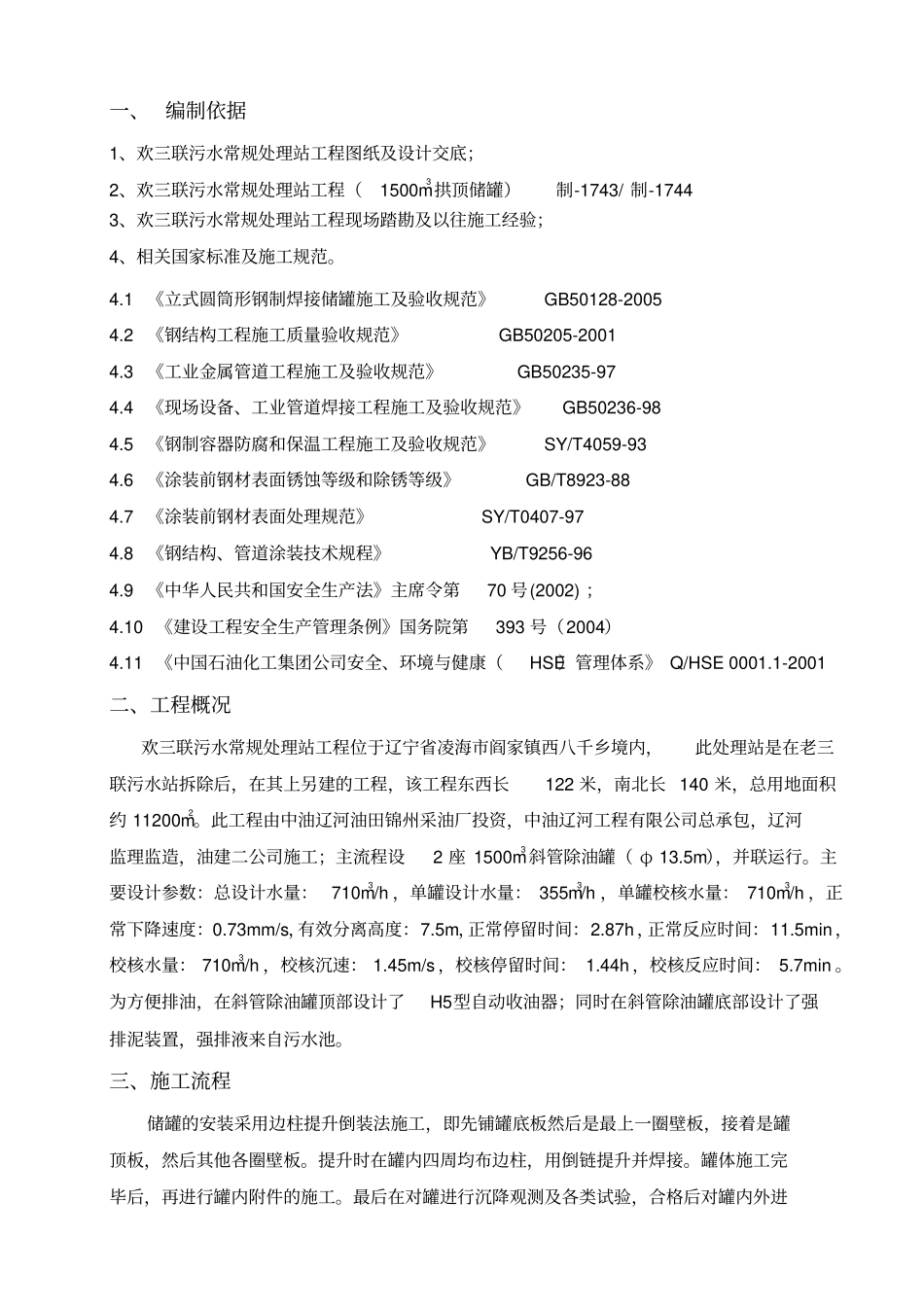

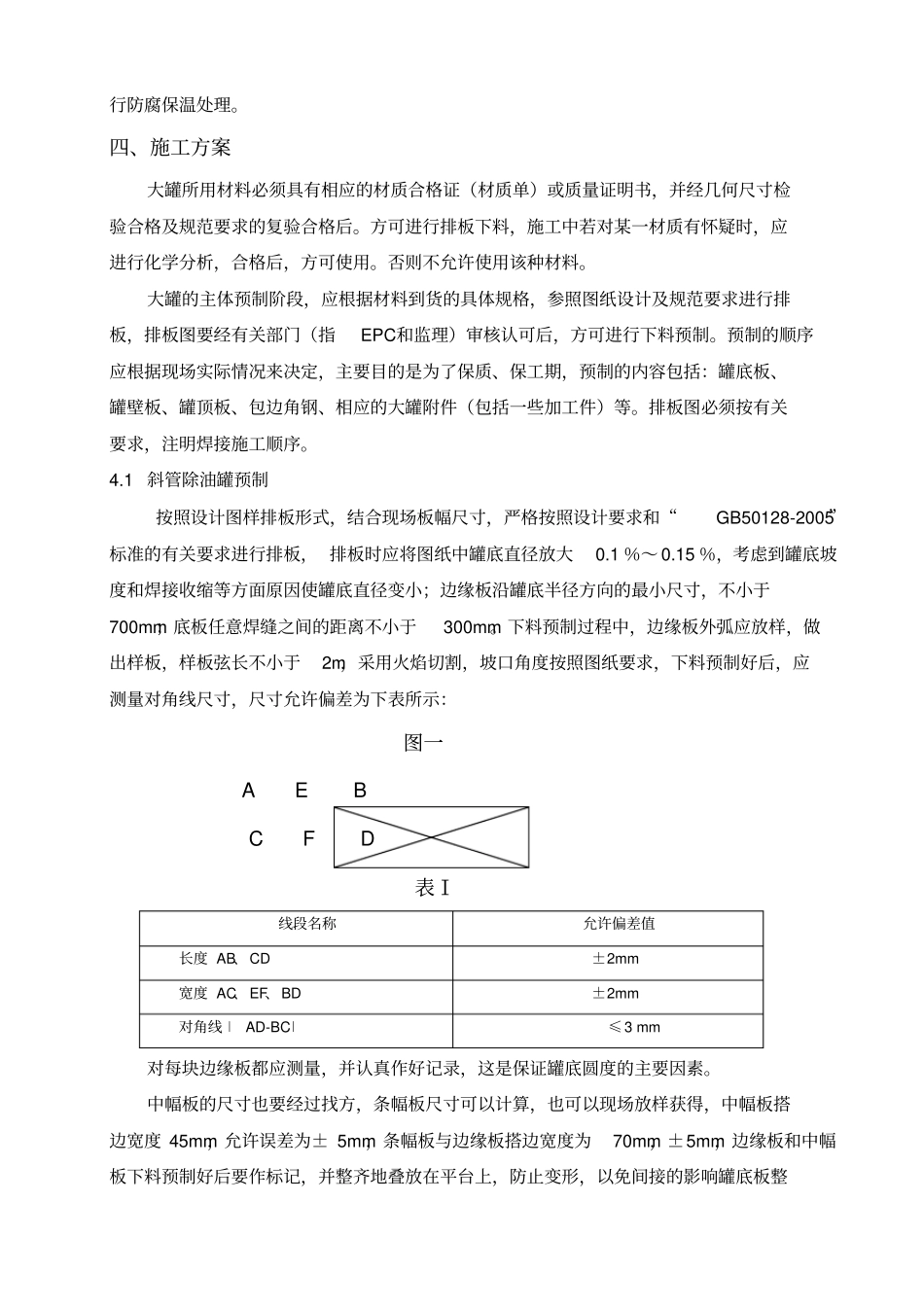

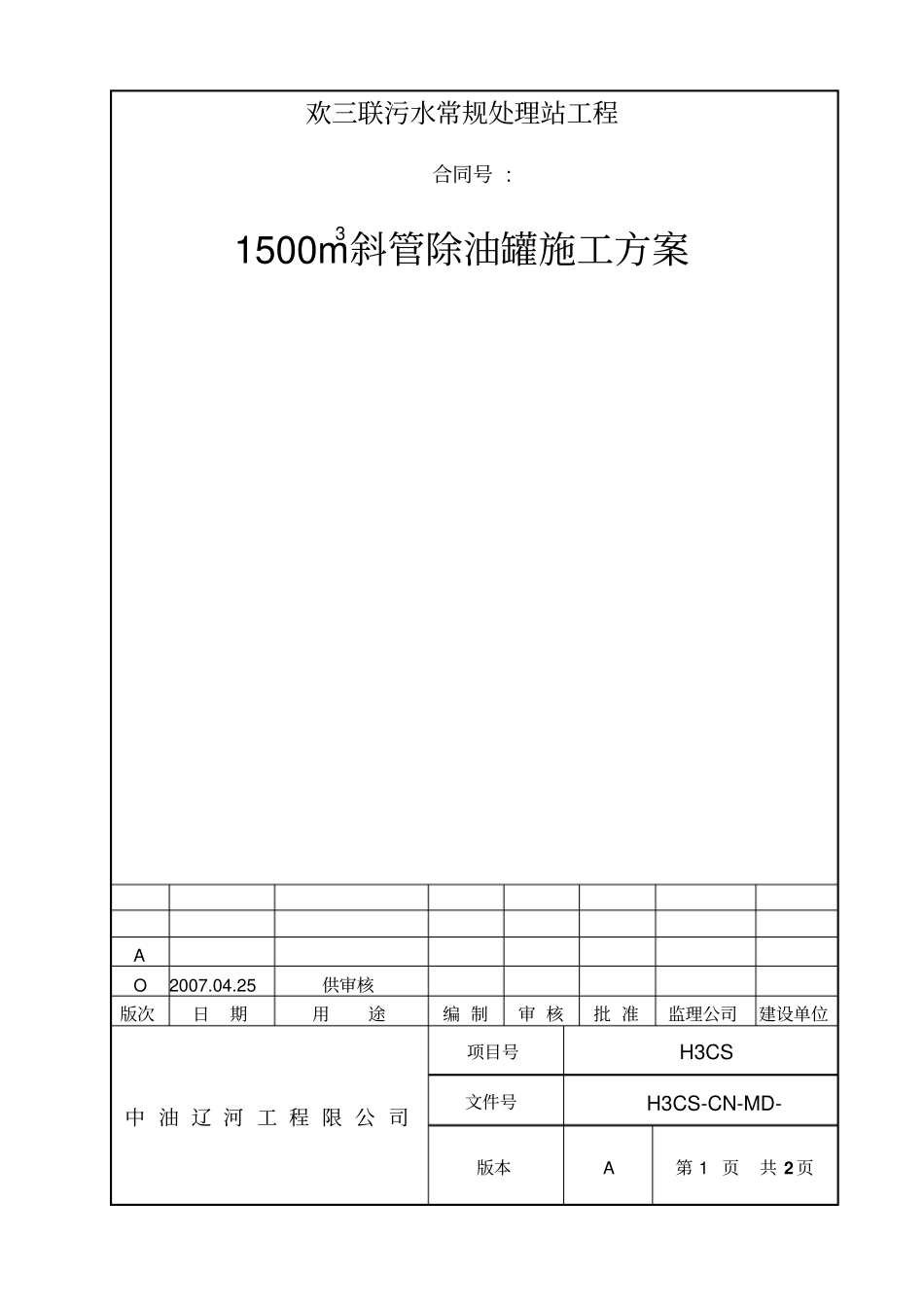

欢三联污水常规处理站工程合同号:1500m3斜管除油罐施工方案AO2007.04.25供审核版次日期用途编制审核批准监理公司建设单位中油辽河工程限公司项目号H3CS文件号H3CS-CN-MD-版本A第1页共2页一、编制依据1、欢三联污水常规处理站工程图纸及设计交底；2、欢三联污水常规处理站工程（1500m3拱顶储罐）制-1743/制-17443、欢三联污水常规处理站工程现场踏勘及以往施工经验；4、相关国家标准及施工规范。4.1《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-20054.2《钢结构工程施工质量验收规范》GB50205-20014.3《工业金属管道工程施工及验收规范》GB50235-974.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-984.5《钢制容器防腐和保温工程施工及验收规范》SY/T4059-934.6《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-884.7《涂装前钢材表面处理规范》SY/T0407-974.8《钢结构、管道涂装技术规程》YB/T9256-964.9《中华人民共和国安全生产法》主席令第70号(2002)；4.10《建设工程安全生产管理条例》国务院第393号（2004）4.11《中国石油化工集团公司安全、环境与健康（HSE）管理体系》Q/HSE0001.1-2001二、工程概况欢三联污水常规处理站工程位于辽宁省凌海市阎家镇西八千乡境内，此处理站是在老三联污水站拆除后，在其上另建的工程，该工程东西长122米，南北长140米，总用地面积约11200m2。此工程由中油辽河油田锦州采油厂投资，中油辽河工程有限公司总承包，辽河监理监造，油建二公司施工；主流程设2座1500m3斜管除油罐（φ13.5m），并联运行。主要设计参数：总设计水量：710m3/h，单罐设计水量：355m3/h，单罐校核水量：710m3/h，正常下降速度：0.73mm/s，有效分离高度：7.5m，正常停留时间：2.87h，正常反应时间：11.5min，校核水量：710m3/h，校核沉速：1.45m/s，校核停留时间：1.44h，校核反应时间：5.7min。为方便排油，在斜管除油罐顶部设计了H5型自动收油器；同时在斜管除油罐底部设计了强排泥装置，强排液来自污水池。三、施工流程储罐的安装采用边柱提升倒装法施工，即先铺罐底板然后是最上一圈壁板，接着是罐顶板，然后其他各圈壁板。提升时在罐内四周均布边柱，用倒链提升并焊接。罐体施工完毕后，再进行罐内附件的施工。最后在对罐进行沉降观测及各类试验，合格后对罐内外进行防腐保温处理。四、施工方案大罐所用材料必须具有相应的材质合格证（材质单）或质量证明书，并经几何尺寸检验合格及规范要求的复验合格后。方可进行排板下料，施工中若对某一材质有怀疑时，应进行化学分析，合格后，方可使用。否则不允许使用该种材料。大罐的主体预制阶段，应根据材料到货的具体规格，参照图纸设计及规范要求进行排板，排板图要经有关部门（指EPC和监理）审核认可后，方可进行下料预制。预制的顺序应根据现场实际情况来决定，主要目的是为了保质、保工期，预制的内容包括：罐底板、罐壁板、罐顶板、包边角钢、相应的大罐附件（包括一些加工件）等。排板图必须按有关要求，注明焊接施工顺序。4.1斜管除油罐预制按照设计图样排板形式，结合现场板幅尺寸，严格按照设计要求和“GB50128-2005”标准的有关要求进行排板，排板时应将图纸中罐底直径放大0.1％～0.15％，考虑到罐底坡度和焊接收缩等方面原因使罐底直径变小；边缘板沿罐底半径方向的最小尺寸，不小于700mm；底板任意焊缝之间的距离不小于300mm。下料预制过程中，边缘板外弧应放样，做出样板，样板弦长不小于2m，采用火焰切割，坡口角度按照图纸要求，下料预制好后，应测量对角线尺寸，尺寸允许偏差为下表所示：图一AEBCFD表Ⅰ线段名称允许偏差值长度AB、CD±2mm宽度AC、EF、BD±2mm对角线∣AD-BC∣≤3mm对每块边缘板都应测量，并认真作好记录，这是保证罐底圆度的主要因素。中幅板的尺寸也要经过找方，条幅板尺寸可以计算，也可以现场放样获得，中幅板搭边宽度45mm，允许误差为±5mm，条幅板与边缘板搭边宽度为70mm，±5mm，边缘板和中幅板下料预制好后要作标记，并整齐地叠放在平台上，防止变形，以免间接的影响罐底板整体成型，同时应作好防腐蚀等处理。壁板预制前应绘制排板图，根据现场板幅尺寸和设计图纸要求...
