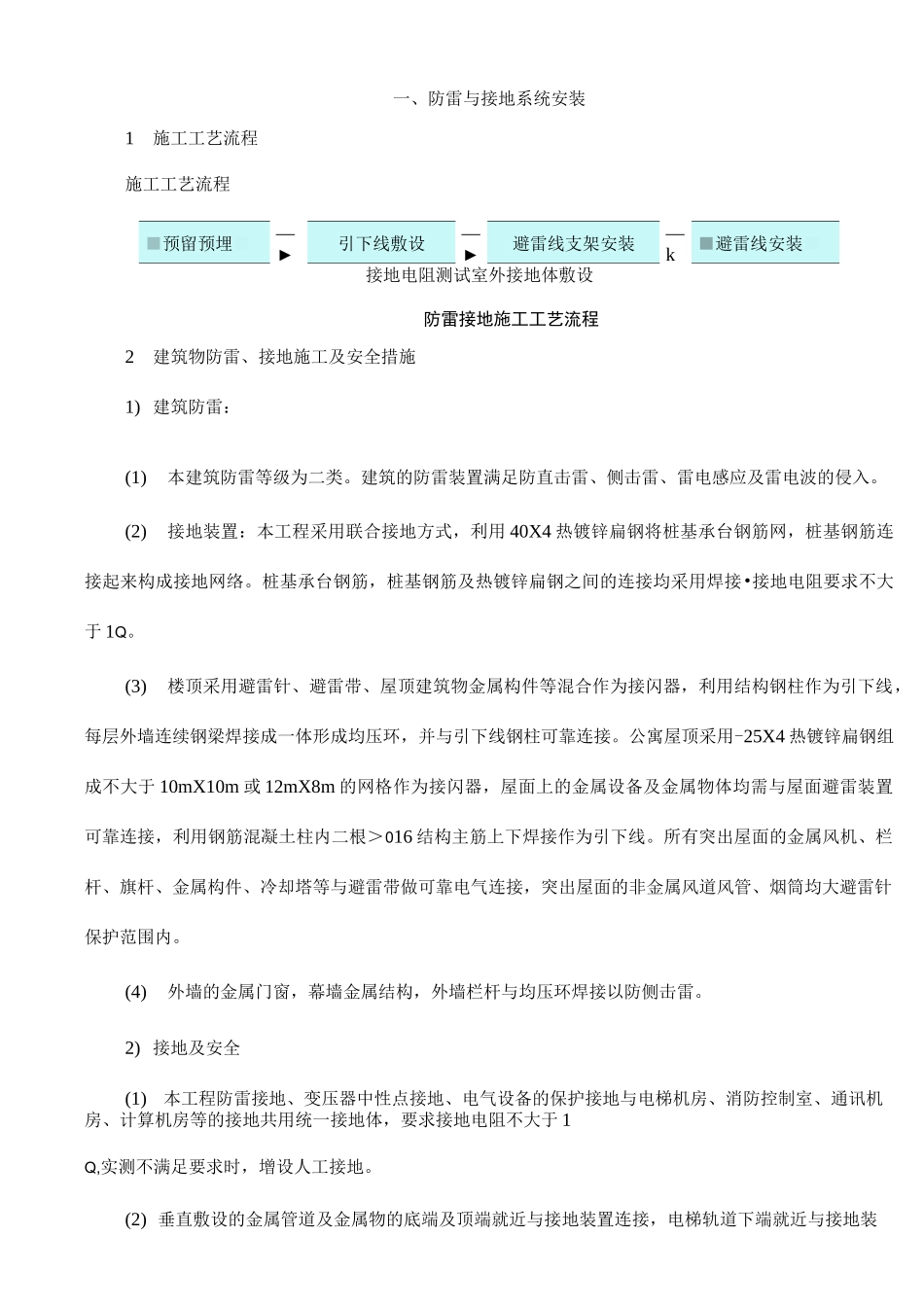

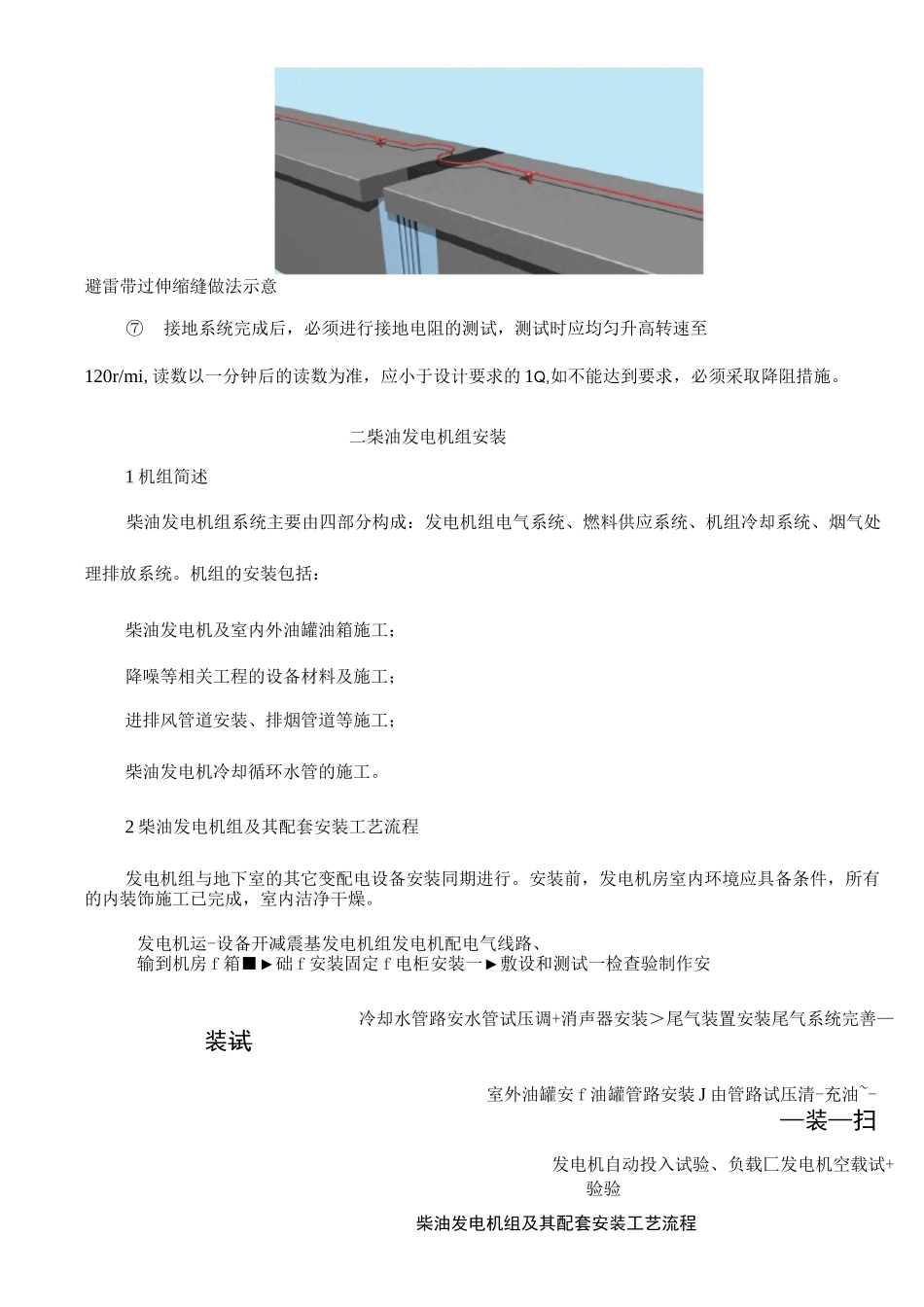

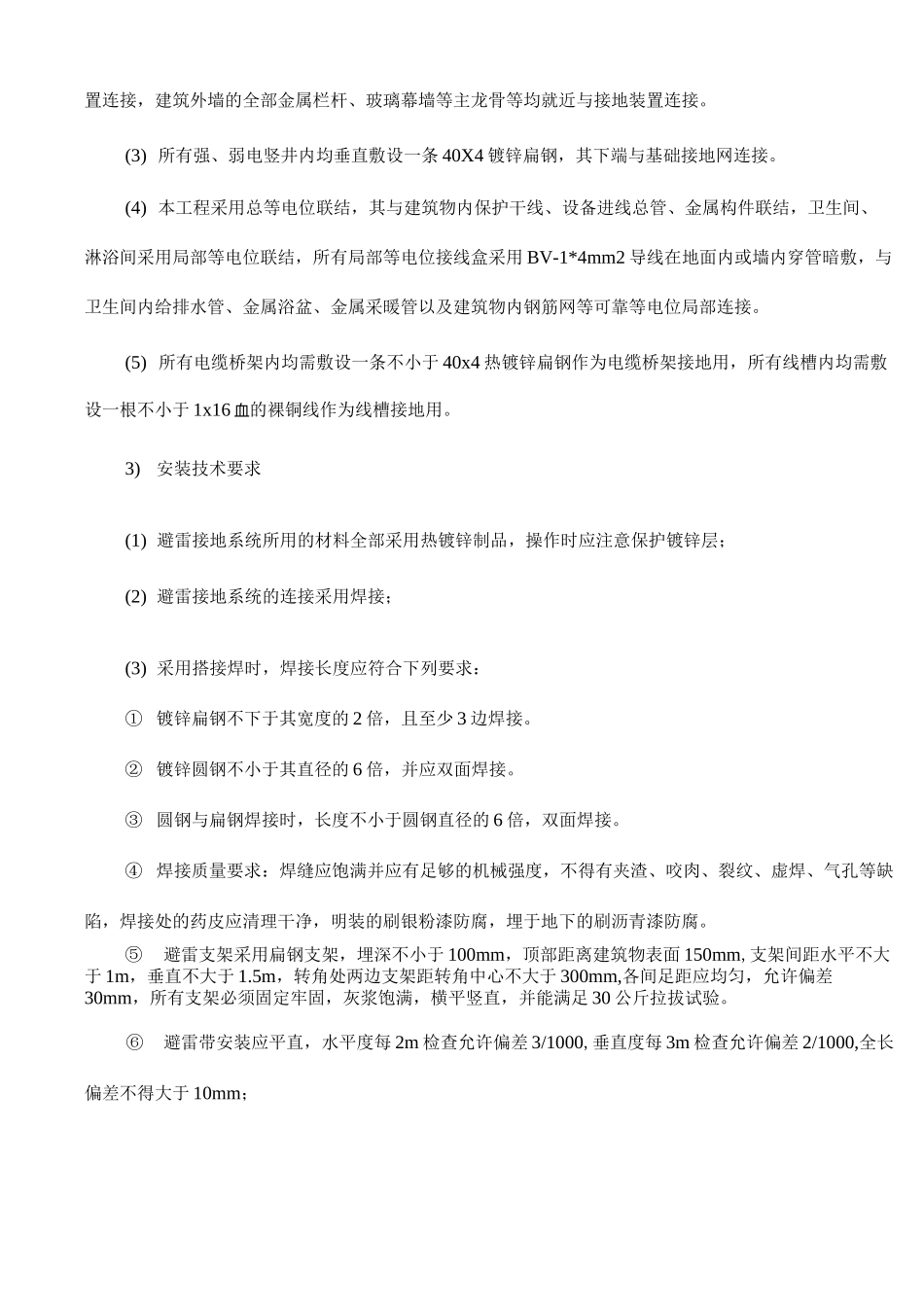

一、防雷与接地系统安装1施工工艺流程施工工艺流程■预留预埋■—►引下线敷设―►避雷线支架安装―k■避雷线安装■接地电阻测试室外接地体敷设防雷接地施工工艺流程2建筑物防雷、接地施工及安全措施1)建筑防雷：(1)本建筑防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。(2)接地装置：本工程采用联合接地方式，利用40X4热镀锌扁钢将桩基承台钢筋网，桩基钢筋连接起来构成接地网络。桩基承台钢筋，桩基钢筋及热镀锌扁钢之间的连接均采用焊接•接地电阻要求不大于1Q。(3)楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器，利用结构钢柱作为引下线，每层外墙连续钢梁焊接成一体形成均压环，并与引下线钢柱可靠连接。公寓屋顶采用-25X4热镀锌扁钢组成不大于10mX10m或12mX8m的网格作为接闪器，屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接，利用钢筋混凝土柱内二根＞016结构主筋上下焊接作为引下线。所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接，突出屋面的非金属风道风管、烟筒均大避雷针保护范围内。(4)外墙的金属门窗，幕墙金属结构，外墙栏杆与均压环焊接以防侧击雷。2)接地及安全(1)本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地体，要求接地电阻不大于1Q,实测不满足要求时，增设人工接地。(2)垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接，电梯轨道下端就近与接地装置连接，建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。(3)所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢，其下端与基础接地网连接。(4)本工程采用总等电位联结，其与建筑物内保护干线、设备进线总管、金属构件联结，卫生间、淋浴间采用局部等电位联结，所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷，与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。(5)所有电缆桥架内均需敷设一条不小于40x4热镀锌扁钢作为电缆桥架接地用，所有线槽内均需敷设一根不小于1x16血的裸铜线作为线槽接地用。3)安装技术要求(1)避雷接地系统所用的材料全部采用热镀锌制品，操作时应注意保护镀锌层；(2)避雷接地系统的连接采用焊接；(3)采用搭接焊时，焊接长度应符合下列要求：①镀锌扁钢不下于其宽度的2倍，且至少3边焊接。②镀锌圆钢不小于其直径的6倍，并应双面焊接。③圆钢与扁钢焊接时，长度不小于圆钢直径的6倍，双面焊接。④焊接质量要求：焊缝应饱满并应有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮应清理干净，明装的刷银粉漆防腐，埋于地下的刷沥青漆防腐。⑤避雷支架采用扁钢支架，埋深不小于100mm，顶部距离建筑物表面150mm,支架间距水平不大于1m，垂直不大于1.5m，转角处两边支架距转角中心不大于300mm,各间足距应均匀，允许偏差30mm，所有支架必须固定牢固，灰浆饱满，横平竖直，并能满足30公斤拉拔试验。⑥避雷带安装应平直，水平度每2m检查允许偏差3/1000,垂直度每3m检查允许偏差2/1000,全长偏差不得大于10mm；避雷带过伸缩缝做法示意⑦接地系统完成后，必须进行接地电阻的测试，测试时应均匀升高转速至120r/mi,读数以一分钟后的读数为准，应小于设计要求的1Q,如不能达到要求，必须采取降阻措施。二柴油发电机组安装1机组简述柴油发电机组系统主要由四部分构成：发电机组电气系统、燃料供应系统、机组冷却系统、烟气处理排放系统。机组的安装包括：柴油发电机及室内外油罐油箱施工；降噪等相关工程的设备材料及施工；进排风管道安装、排烟管道等施工；柴油发电机冷却循环水管的施工。2柴油发电机组及其配套安装工艺流程发电机组与地下室的其它变配电设备安装同期进行。安装前，发电机房室内环境应具备条件，所有的内装饰施工已完成，室内洁净干燥。发电机运-设备开减震基发电机组发电机配电气线路、输到机房f箱■►础f安装固定f电柜安装一►敷设和测试一检查验制作安冷却水管路安水管试压调+消声器安装＞尾气装置安装尾气系统...
