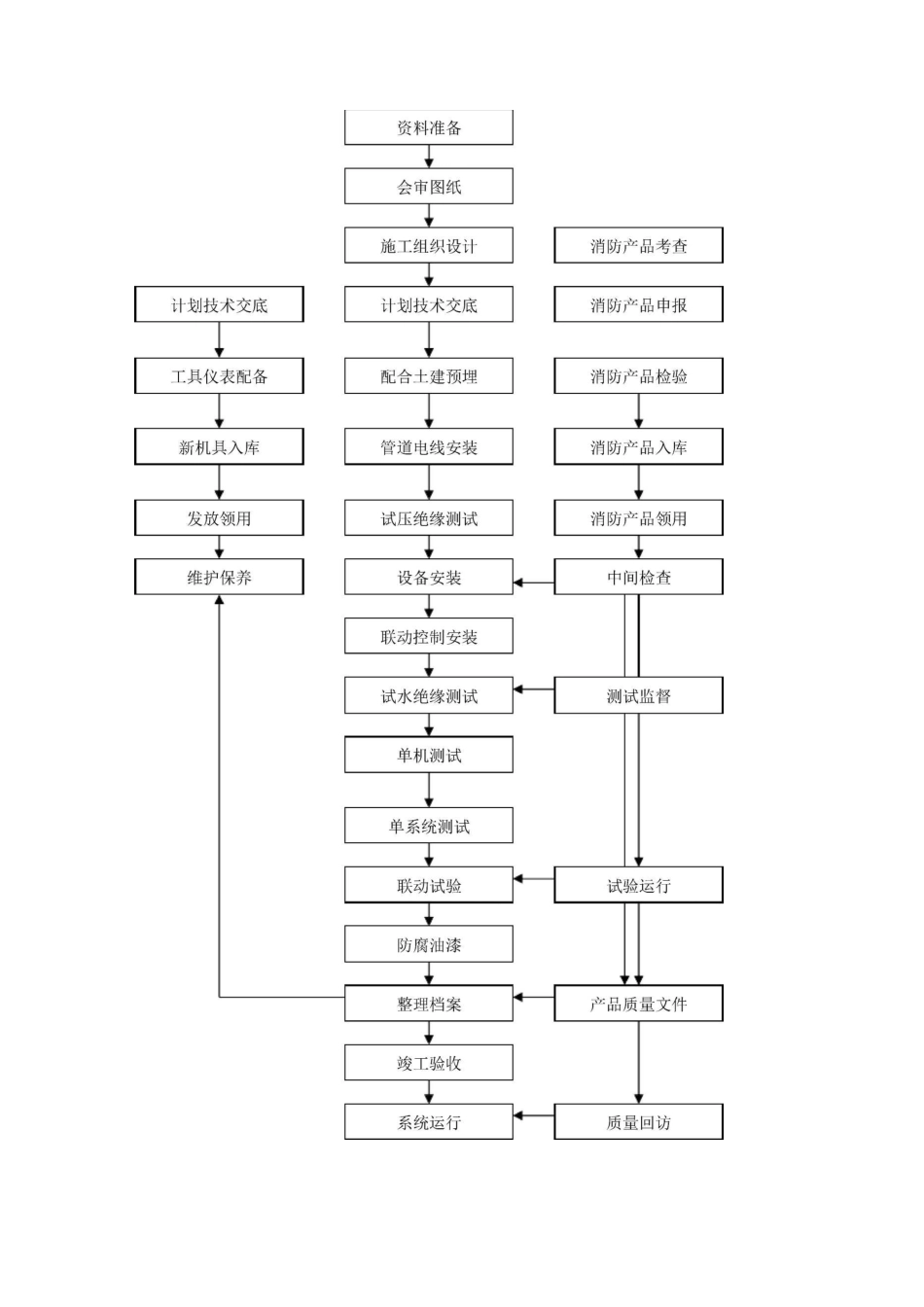

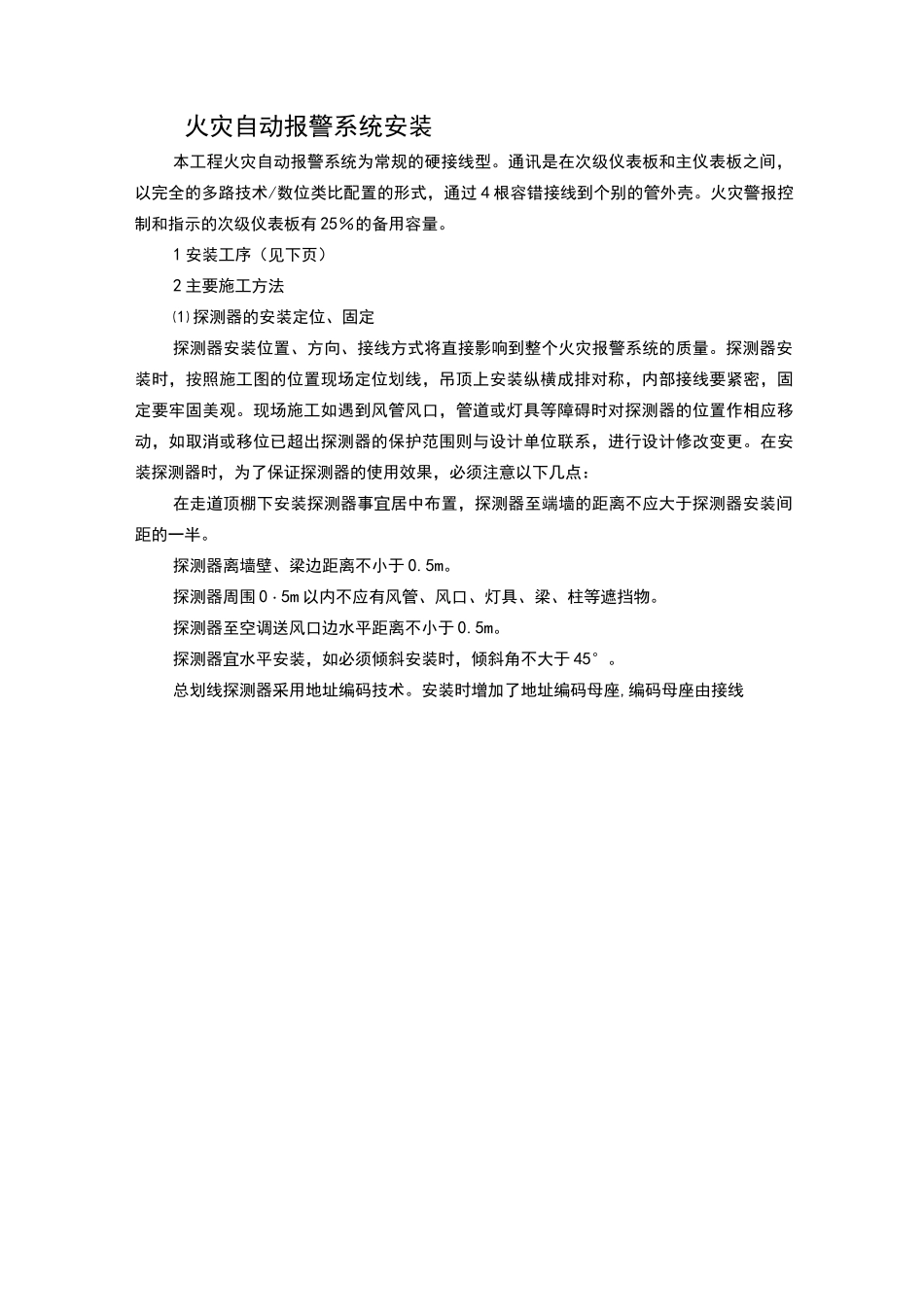

火灾自动报警系统安装本工程火灾自动报警系统为常规的硬接线型。通讯是在次级仪表板和主仪表板之间，以完全的多路技术/数位类比配置的形式，通过4根容错接线到个别的管外壳。火灾警报控制和指示的次级仪表板有25％的备用容量。1安装工序（见下页）2主要施工方法⑴探测器的安装定位、固定探测器安装位置、方向、接线方式将直接影响到整个火灾报警系统的质量。探测器安装时，按照施工图的位置现场定位划线，吊顶上安装纵横成排对称，内部接线要紧密，固定要牢固美观。现场施工如遇到风管风口，管道或灯具等障碍时对探测器的位置作相应移动，如取消或移位已超出探测器的保护范围则与设计单位联系，进行设计修改变更。在安装探测器时，为了保证探测器的使用效果，必须注意以下几点：在走道顶棚下安装探测器事宜居中布置，探测器至端墙的距离不应大于探测器安装间距的一半。探测器离墙壁、梁边距离不小于0.5m。探测器周围0・5m以内不应有风管、风口、灯具、梁、柱等遮挡物。探测器至空调送风口边水平距离不小于0.5m。探测器宜水平安装，如必须倾斜安装时，倾斜角不大于45°。总划线探测器采用地址编码技术。安装时增加了地址编码母座,编码母座由接线手动按板和底座组成。地址编码母座与探测器配套使用，无需另外使用底板和安装板，底注上设有2个接线端子，注明2X,2X,接线时不分极性，分别任意与二总线联接，底注上设有拨码开关，底座在现场安装前依次编入地址码，安装时应特别注意其安装位置与探测器底座编码相对应。探测器安装时先安装探测器底座。探测器底座一般由2个螺栓固定在灯头盒上。灯头盒的深度一般不应小于60mm。厚度0.5mm,表面镀锌。灯头盒随配线工程一并固定，固定要端正牢固。金属灯头盒与金属管做好跨接地线。在顶棚上安装探测器时，灯头盒安装在顶棚上面。根据探测器的安装位置，先在顶棚上钻小孔，根据孔的位置，将灯头盒固定在保护管上，配至小孔位置，将保护管固定在顶棚龙骨上。灯头盒应紧扣在顶棚上面，然后对顶棚上的小孔扩大，扩大面积不大于灯头盒面积。底座安装完毕，应安装保护盖，以保护底座上的编码电路。待全部线路测试完毕，确认正确无误时，在系统调试之前装上探测器。探测器并联接线图探测器底注安装时注意以下几点：探测器安装前，在底座焊片上，焊牢各个联机。感感地为防止底座焊片与灯头盒碰接造成短路，每个底座均附有绝缘片衬垫，勿忘放入。底座安装完毕要进行检查，不能有错接、短接、虚焊。并注意确认灯方向对准主要处入口处或易于发现的一面。⑵手动报警按钮、声光报警器、声报光报警器安装本系统手动报警按钮，安装于配套的86H60预埋于墙上的接线盒上，中心距地面高度1.5m处，表面有明显标志，消防电话插孔距本层地坪0.3米。声光报警器、声报警器、光报警器安装于墙壁上，中心距地2.4m,声光报警器、声报警器是讯响设备，安装时固定螺丝要加弹簧垫片。光报警器安装于门上或其它明显部位，作为探测器报警时的重复显示。⑶火灾报警控制器、联动控制台安装火灾报警控制器、联动控制点安装于消防控制室内，落地式安装，安装程序为：基础型钢埋设，报警控制柜、联动控制台的搬运，检查就位、接线等。1)基础型钢埋设火灾报警控制器等安装于型钢基础底座上。型钢的底座制作尺寸与报警控制器等相符。其直线度允许偏差为每米1mm。基础型钢是在土建浇注砼时，直接将基础型钢埋设好，埋设前先将型钢调直，除去铁绣，按设计的标高尺寸位置放置，并用水平尺调好水平，水平方向倾斜度允许偏差为每米1mm。2)火灾报警控制器的搬运火灾报警属于精密电子设备，具有良好的包装。搬运时一定要绑扎牢固，包装应在安装现场拆除，拆除时轻搬轻放，并与设备清单，对设备附件，型号及设备盘面仔细检查。3)火灾报警控制器的就位经检查确认无误后，可将火灾报警控制器就位。其就位安装要求同电气工程配电柜。报警控制器调整完毕后，用连接螺栓固定于基础型钢上。4)火灾报警控制器的接线探测器、手动报警按钮等的电缆电线及设备联机汇总于报警控制器中，在火灾报警控制器中配线应根据接线端子的位置和其内元器件分布情况，确定合理的导线排列路线，引入报警控制器的电缆或电...
