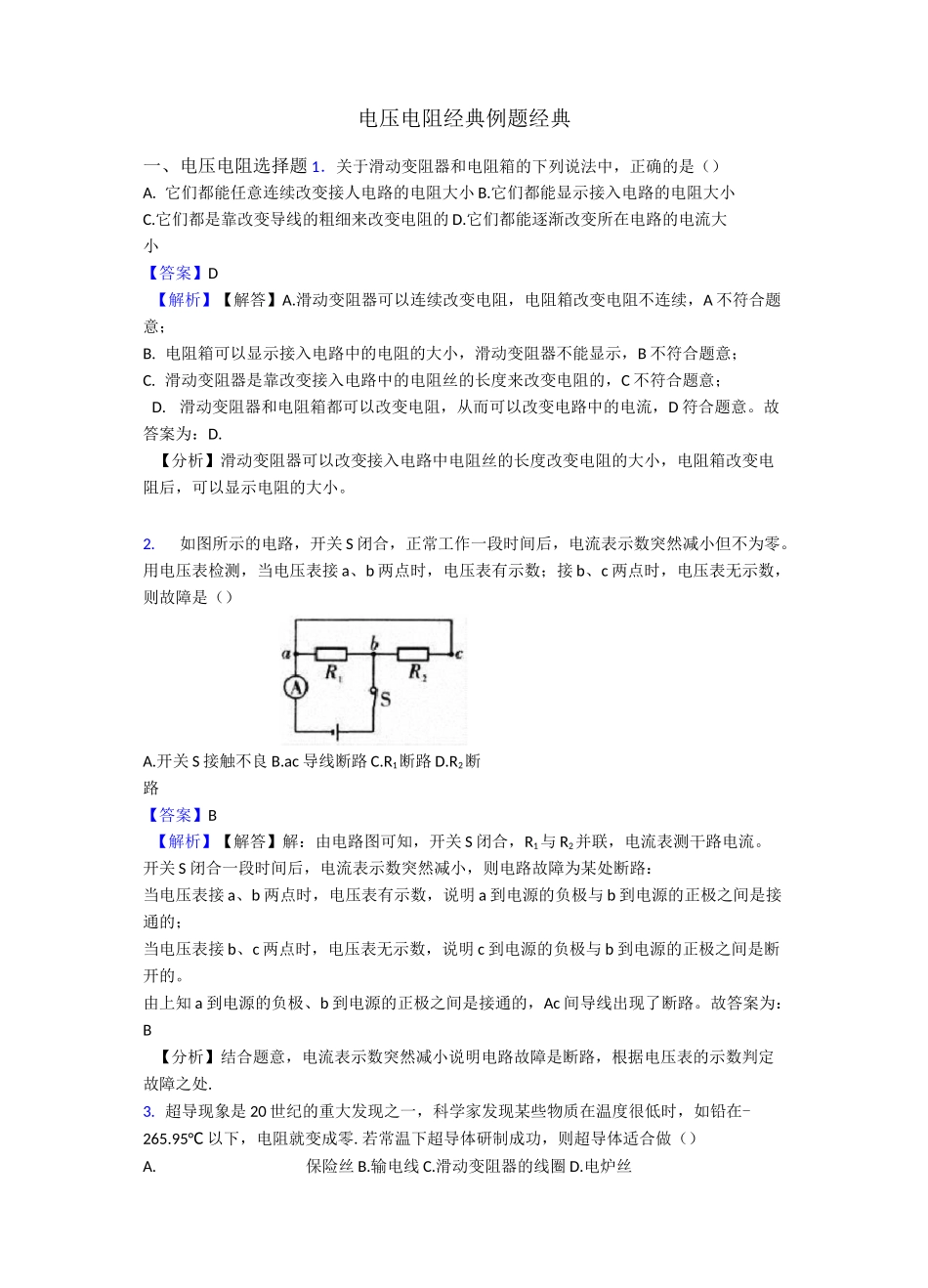

电压电阻经典例题经典一、电压电阻选择题1．关于滑动变阻器和电阻箱的下列说法中，正确的是（）A.它们都能任意连续改变接人电路的电阻大小B.它们都能显示接入电路的电阻大小C.它们都是靠改变导线的粗细来改变电阻的D.它们都能逐渐改变所在电路的电流大小【答案】D【解析】【解答】A.滑动变阻器可以连续改变电阻，电阻箱改变电阻不连续，A不符合题意；B.电阻箱可以显示接入电路中的电阻的大小，滑动变阻器不能显示，B不符合题意；C.滑动变阻器是靠改变接入电路中的电阻丝的长度来改变电阻的，C不符合题意；D.滑动变阻器和电阻箱都可以改变电阻，从而可以改变电路中的电流，D符合题意。故答案为：D.【分析】滑动变阻器可以改变接入电路中电阻丝的长度改变电阻的大小，电阻箱改变电阻后，可以显示电阻的大小。2.如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A.开关S接触不良B.ac导线断路C.R1断路D.R2断路【答案】B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3.超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在-265.95°C以下，电阻就变成零.若常温下超导体研制成功，则超导体适合做（）A.保险丝B.输电线C.滑动变阻器的线圈D.电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路.B、用超导体做输电线，可以有效地减小电能的损耗.C、线圈的电阻较大，通过滑片位置的改变可以进行调节.D、电炉丝需要电阻较大的材料，才能发出较多的热量.故选B.【分析】由于超导体的电阻为0，则没有内能的产生，不会放热.根据这一特点，分析选项.4.如图所示的电路，闭合开关S,两灯LfL2均发光，两电表均有示数。过了一会儿，其中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此路【答案】B【解析】【解答】根据电路图，电路是串联电路，电压表测量L2的电压，若一只灯熄灭，另一灯发光，电路中有电流，电流表有示数，且变大，则电路中有短路，由于电压表无示数，则L2短路，B符合题意。故答案为：B.【分析】当电路中有灯亮有灯不亮时，有电流，则电路中有短路，电压表无示数时，电压表测量的位置短路。LL5.由欧姆定律公式1=-变形得R=，结合所学电学知识，判断下列说法正确的是（）A.导体的电阻跟通过导体的电流成反比B.如果导体被拉长，则其电阻将变小C.如果通过导体的电流变小，导体的电阻将变大D.导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误；B、导体电阻的影响因素：导体的长度、横截面积、材料.如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D正确．故选D.【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关.导体的电阻与导体的材料、长度、横截面积等有关.6.下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A.测量小灯泡发光时的电功率B.测量小灯泡发光时的电阻C.研究小灯泡的亮度与其两端电压大小的关系D.验证欧姆定律【答案】D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小...
