电线电缆敷设及电缆头制作安装施工方案VIP专享VIP免费

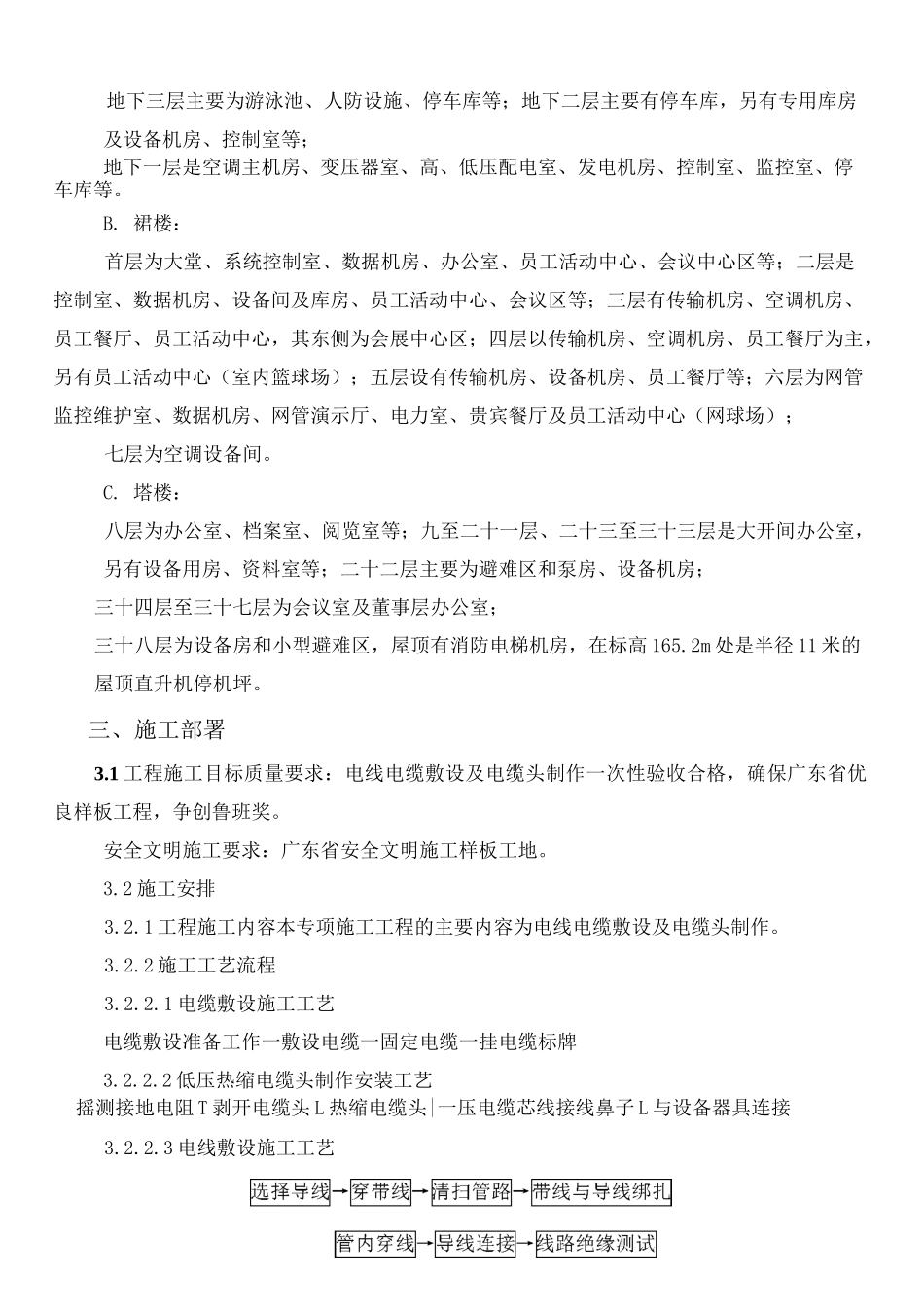

目录一•编制依据1二............................................工程概况12.1工程概况…………………………………………………………...….1三．施工部署23・1工程施工目标23・2施工安排23・3重点、难点的解决方法33.4施工组织机构图3四.进度计划4五.施工准备与资源配置计划45・1劳动力计划45・2材料供应计划55・3施工机具配置计划5六.施工方法及工艺要求56・1安装工艺56・2质量管理及控制措施96・3安全及文明施工措施106・4雨季及高温天气施工保障施12蚂蚁图纸-您身边的http://mayikongjian.taobao.com地下三层主要为游泳池、人防设施、停车库等；地下二层主要有停车库，另有专用库房及设备机房、控制室等；地下一层是空调主机房、变压器室、高、低压配电室、发电机房、控制室、监控室、停车库等。B.裙楼：首层为大堂、系统控制室、数据机房、办公室、员工活动中心、会议中心区等；二层是控制室、数据机房、设备间及库房、员工活动中心、会议区等；三层有传输机房、空调机房、员工餐厅、员工活动中心，其东侧为会展中心区；四层以传输机房、空调机房、员工餐厅为主，另有员工活动中心（室内篮球场）；五层设有传输机房、设备机房、员工餐厅等；六层为网管监控维护室、数据机房、网管演示厅、电力室、贵宾餐厅及员工活动中心（网球场）；七层为空调设备间。C.塔楼：八层为办公室、档案室、阅览室等；九至二十一层、二十三至三十三层是大开间办公室，另有设备用房、资料室等；二十二层主要为避难区和泵房、设备机房；三十四层至三十七层为会议室及董事层办公室；三十八层为设备房和小型避难区，屋顶有消防电梯机房，在标高165.2m处是半径11米的屋顶直升机停机坪。三、施工部署3.1工程施工目标质量要求：电线电缆敷设及电缆头制作一次性验收合格，确保广东省优良样板工程，争创鲁班奖。安全文明施工要求：广东省安全文明施工样板工地。3.2施工安排3.2.1工程施工内容本专项施工工程的主要内容为电线电缆敷设及电缆头制作。3.2.2施工工艺流程3.2.2.1电缆敷设施工工艺电缆敷设准备工作一敷设电缆一固定电缆一挂电缆标牌3.2.2.2低压热缩电缆头制作安装工艺摇测接地电阻T剥开电缆头L热缩电缆头|一压电缆芯线接线鼻子L与设备器具连接3.2.2.3电线敷设施工工艺蚂蚁图纸-您身边的http://mayikongjian.taobao.com3.3重点、难点的解决方法3.3.1重点、难点分析由于本工程的电缆井道有160余米高，电缆截面大、电缆线路长，井道内的电缆敷设是施工中的难点，也是施工中的重点，组织不好容易出安全事故。3.3.2重点、难点的解决方法从安全和节约成本方面考虑，井道内的电缆敷设采用电动卷扬机提升的方法，在竖直通道的顶部设置一台卷扬机，电缆置于竖井底部放线加上，具体操作方法如下：a、检查电缆竖井通道，确认电缆能穿过孔洞不会被擦到。b、将电缆放在竖井底部放线架上，调整好位置，电缆从盘的上端引出；C、将电缆顶端用一个专用金属网套固定通过回转接头同卷扬机钢丝绳连接；d、检查各个环节是否准备好，检查无误后点动卷扬机将电缆提升，在提升过程中,卷扬机只能是点动，底部电缆盘用人力转动，必须保证有足够的长度供卷扬机提升电动卷扬机处和电缆放线架处必须有人负责指挥，且人手一部对讲机，以便遇到危险时及时停止点动卷扬机。3.4施工组织机构图本项目电线电缆敷设及电缆头制作安装分项工程由项目经理刘民友总负责，项目技术负责人王传明执行，安全施工方面由田波总负责，电气方面包括施工进度、质量由庞光辉负责，动力班组长负责现场施工。四、施工进度计划工期要求：开工日期以建设单位或总监理工程师的开工指令为准，并依据土建进度，在砌筑及抹灰完成后吊顶之前开始电线电缆敷设及电缆头制作安装。按合同要求在2008年12月28日前完成全部的电线电缆敷设及电缆头制作安装；五、施工准备与资源配置计划5.1劳动力计划具体如下：序号工种人数时间1管理人员22008年9月至12月2敷设安装技术工352008年9月至12月3绝缘测试技术工22008年9月至12月4试运行技术工122008年9月至12月5杂工212008年9月至12月蚂蚁图纸-您身边的http://mayikongjian.taobao.com5.2材料供应计划序号名称单位数量时间1...
