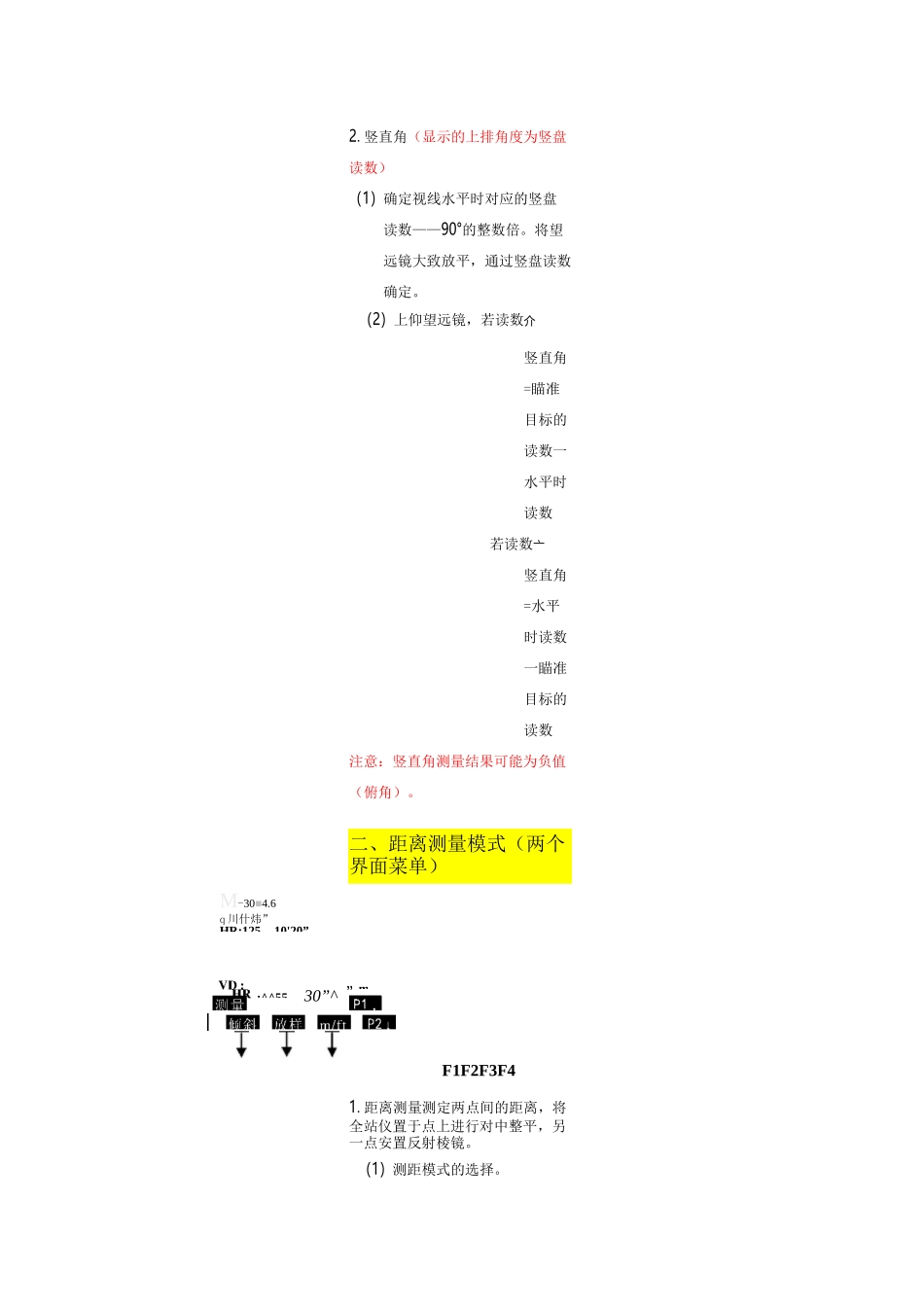

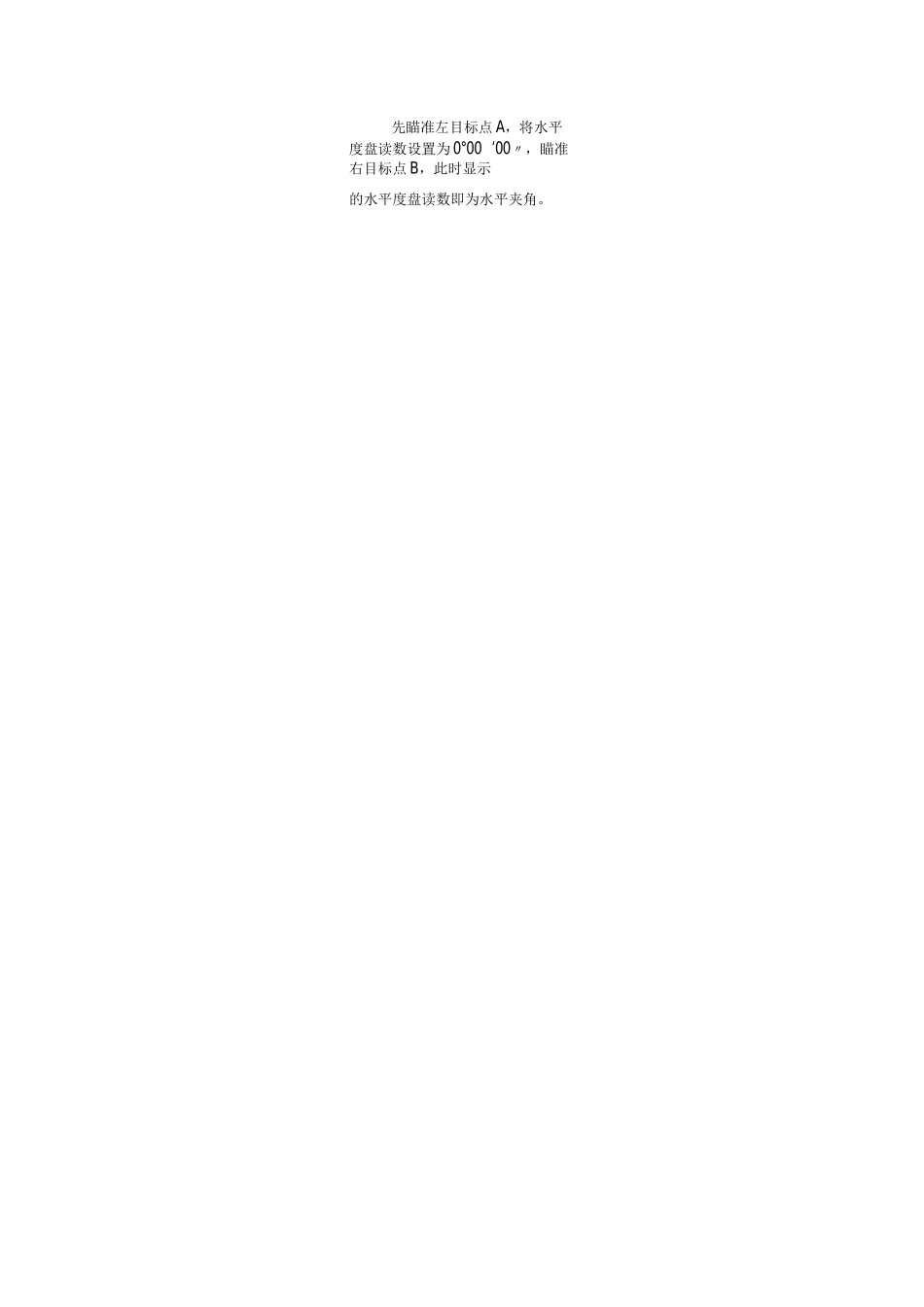

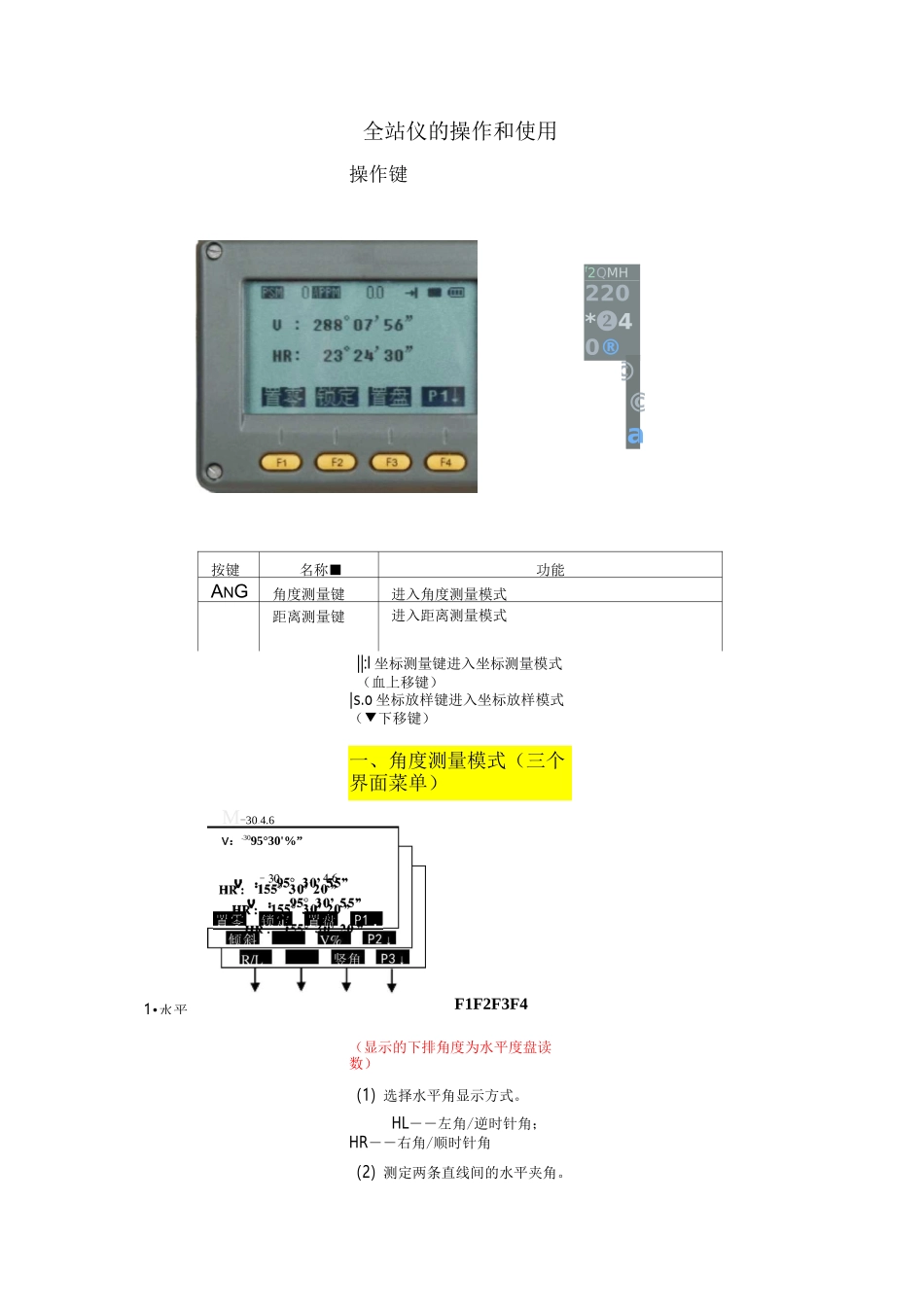

f2QMH220*❷40®©©a1•水平全站仪的操作和使用操作键按键名称■功能ANG角度测量键进入角度测量模式距离测量键进入距离测量模式||:I坐标测量键进入坐标测量模式（血上移键）|s.o坐标放样键进入坐标放样模式（▼下移键）一、角度测量模式（三个界面菜单）F1F2F3F4（显示的下排角度为水平度盘读数）（1）选择水平角显示方式。HL――左角/逆时针角；HR――右角/顺时针角（2）测定两条直线间的水平夹角。M-30.4.6V：-3095°30'%”先瞄准左目标点A，将水平度盘读数设置为0°00‘00〃，瞄准右目标点B，此时显示的水平度盘读数即为水平夹角。2.竖直角（显示的上排角度为竖盘读数）（1）确定视线水平时对应的竖盘读数——90°的整数倍。将望远镜大致放平，通过竖盘读数确定。（2）上仰望远镜，若读数介竖直角=瞄准目标的读数一水平时读数若读数亠竖直角=水平时读数一瞄准目标的读数注意：竖直角测量结果可能为负值（俯角）。二、距离测量模式（两个界面菜单）F1F2F3F41.距离测量测定两点间的距离，将全站仪置于点上进行对中整平，另一点安置反射棱镜。（1）测距模式的选择。:^^55。mM-30■4.6q川什炜”HR:125。10'20”模30”^0”单次精测【1】/连续精测【N】/连续跟踪【T】（2）照准棱镜中心开始距离测量，测距完成显示水平距离HD、高差VD或斜距SD（HD、VD和SD的通过垦』切换）注意：若全站仪在距离测量时未设定仪器高和棱镜高，显示的VD是全站仪横轴中心与棱镜中心的高差，地面上两点间的高差为：h=VD+仪器高一棱镜高2.距离放样（在特定方向上）③通过按F2-F4]键选择测量模式。F2:平距（HD），F3：高差（VD），F4:斜距（SD）例：斜距F4输-4.距离放样HD:^Ho.000平距冋-高4.6°■日④输入放样距离，回车确认*1）350距离放HD:[350^^^—回退I平距I高差I斜距⑤照准目标（棱镜）测量开始，显示出测量距离与放样距离之差。照准⑥移动目标棱镜，直至距离差等于0m为止*1）参见2.10“字母数字的输入方法”。若要返回到正常的距离测量模式，可设置放样距离为0m或切换到其它测量模式。三、坐标测量模式（三个界面菜单）F1F2F3F4如图5-4所示，A、B是地面上的控制点，平面坐标x,y和高程H已知。C为待测点。用全站仪测N：-30123456mEV：：-3095°356勢'm偏心I后视IIn/ftIIP31定C点坐标。1.全站仪安置在A点上进行对中整平，A称为测站点，B为后视点。2.设置。输入测站点坐标和高程。输入全站仪的仪高。输入棱镜高。输入后视点B的坐标：成设置。视点F4*1）也可按F4（角度键）直接输入后视方位角。3.照准C，按测量键测出C点坐标和高程。注意：若全站仪未输入仪高、镜高，仪器在自动计算时就没有考虑这两个因素，所测定的地面点的高程错误。四、坐标放样坐标放样（1/2）F1:输入测站点F2:输入后视点F3:输入放样点如图所示，地面控制点A、B两点的坐标和A点的高程已知，C点的设计坐标已知。用全站仪测定地面点C。1.全站仪安置在A点上进行对中整平，A称为测站点，B为后视点。2.设置。F1输入测站点坐标，高程，仪高F2——输入后视点坐标或后视方位角：操作过程操作显坐标放样（1/2）F1:输入测站点F2:输入后视点①由坐标放样菜单（1/2）按囤（输入放样点）键输入放样点名：SOUTH19r标②输入坐标，按|ENT（回车）键*2），进入棱镜高输入界面③按同样方法输入反射镜高，当放样点设定后，仪器就进行放样元素的计算HR:放样点的方位角计算值HD:仪器到放样点的水平距离计算值②按网（坐标）键网输入后视点■EE:0.000m回退^度③输入坐标值按|ENT|（回车）键*1）输入坐标ENT■-30■4.6&"照准后视点HB=176°22'20”＞照准？［否］［是］④照准后视点照准后视点⑤按网（是）键，显示屏返回到放样菜单（1/2）照准后视点F4坐标放样（1/2）F1:输入测站点F2:输入后视点F3:输入放样点▼*②按F4键可切换为输入后视方位角。F3输入待放样点的坐标和高程，输入棱镜高，仪器自动计算测设数据：输入输入④照准棱镜，按F4继续键HR:放样点方位角dHR:当前方位角与放样点位的方位角之差=实际水平角一计算的水平角当dHR=0°00/00"时，即表明放样方向正确照M-30.4.6角度差调为零HR:155。30'20”dHR:0。00'00”■距离坐⑤按（距离）键HD:实测的水...
