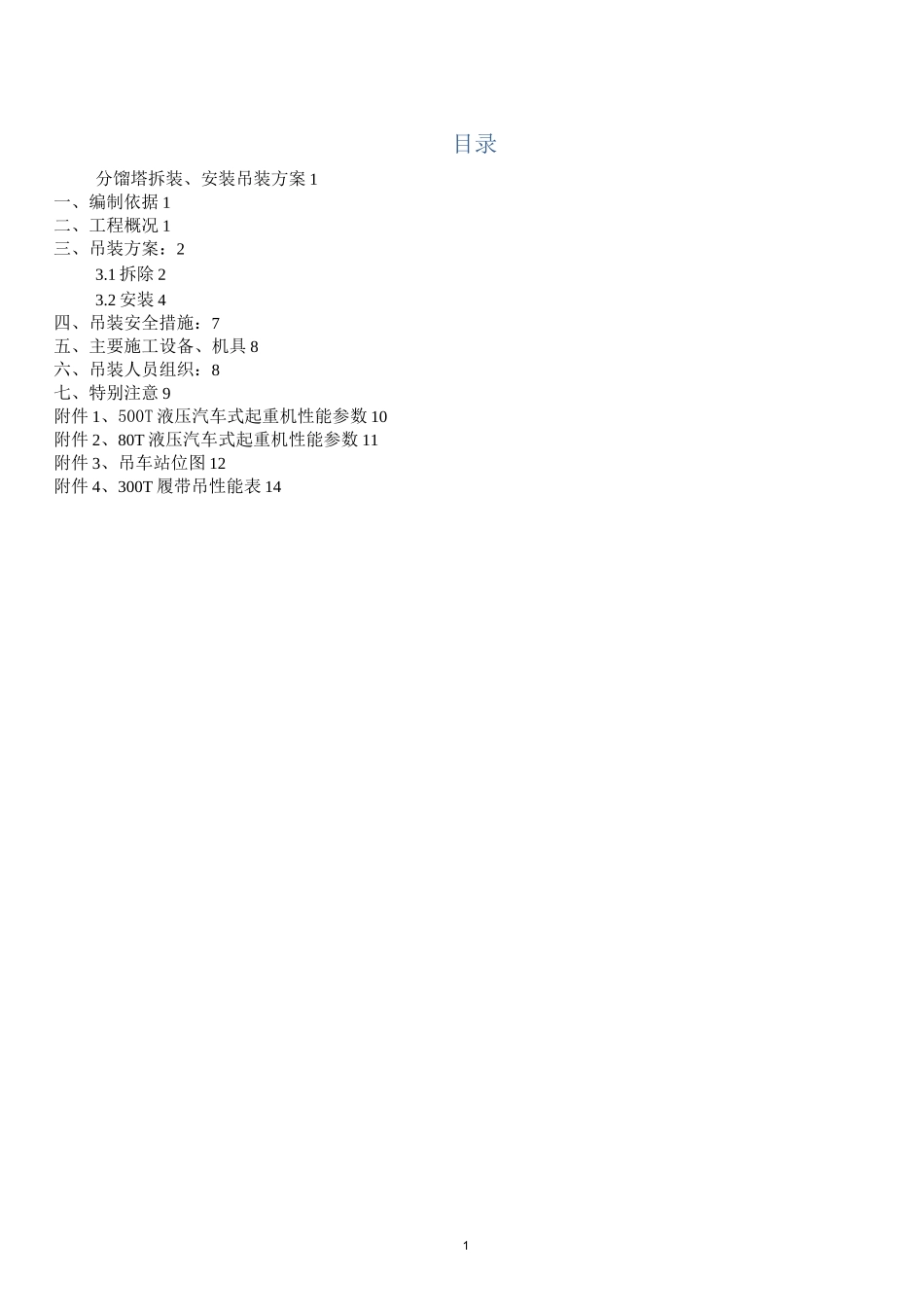

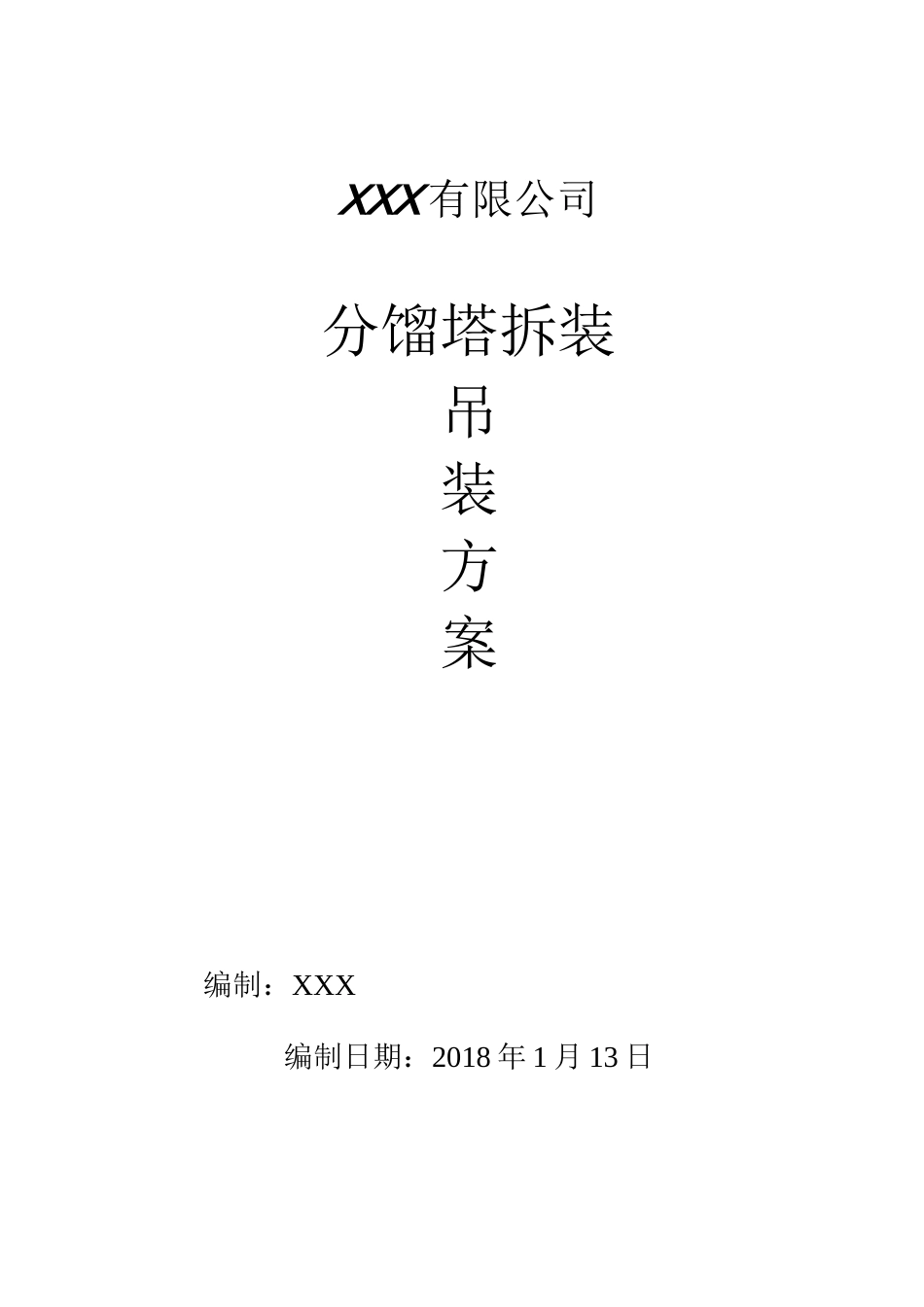

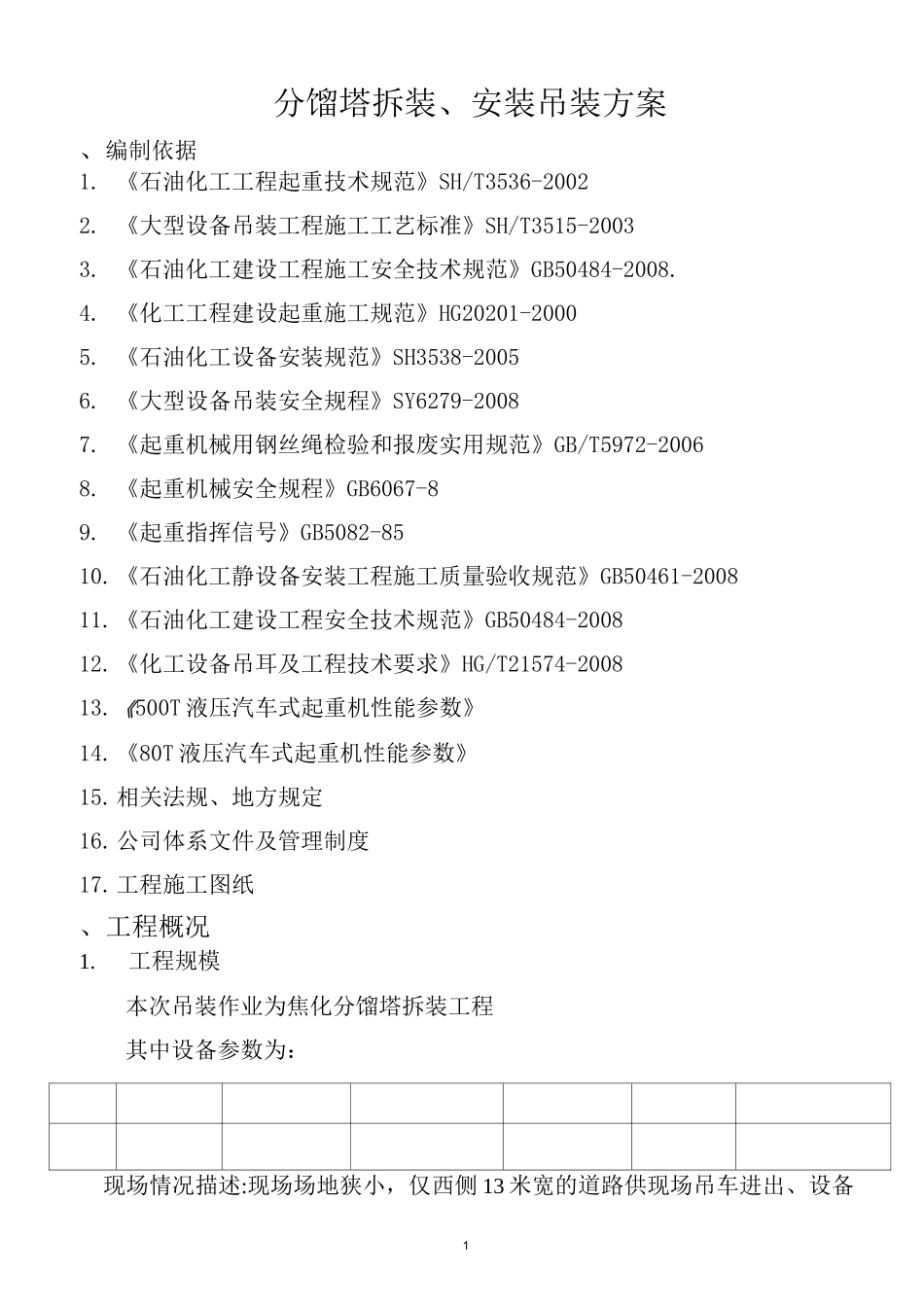

XXX有限公司分馏塔拆装吊装方案编制：XXX编制日期：2018年1月13日1目录分馏塔拆装、安装吊装方案1一、编制依据1二、工程概况1三、吊装方案：23.1拆除23.2安装4四、吊装安全措施：7五、主要施工设备、机具8六、吊装人员组织：8七、特别注意9附件1、500T液压汽车式起重机性能参数10附件2、80T液压汽车式起重机性能参数11附件3、吊车站位图12附件4、300T履带吊性能表141分馏塔拆装、安装吊装方案、编制依据1.《石油化工工程起重技术规范》SH/T3536-20022.《大型设备吊装工程施工工艺标准》SH/T3515-20033.《石油化工建设工程施工安全技术规范》GB50484-2008.4.《化工工程建设起重施工规范》HG20201-20005.《石油化工设备安装规范》SH3538-20056.《大型设备吊装安全规程》SY6279-20087.《起重机械用钢丝绳检验和报废实用规范》GB/T5972-20068.《起重机械安全规程》GB6067-89.《起重指挥信号》GB5082-8510.《石油化工静设备安装工程施工质量验收规范》GB50461-200811.《石油化工建设工程安全技术规范》GB50484-200812.《化工设备吊耳及工程技术要求》HG/T21574-200813.《500T液压汽车式起重机性能参数》14.《80T液压汽车式起重机性能参数》15.相关法规、地方规定16.公司体系文件及管理制度17.工程施工图纸、工程概况1.工程规模本次吊装作业为焦化分馏塔拆装工程其中设备参数为：现场情况描述:现场场地狭小，仅西侧13米宽的道路供现场吊车进出、设备2的进出；道路北段冷换框架北头有一过路管廊，影响大型设备的进出场，需要拆除；分馏塔西侧楼梯间分两段拆除，分馏塔的拆除、安装的进出，从此位置进行。现场道路地势平坦，道路畅通，作业空间狭窄，是本次吊装工作的重点及难点。2.施工程序：吊装现场检查f拆除分馏塔前的准备工作一每层间断切割分馏塔f吊车选择一吊车进场站位f逐节拆除吊装外运一新设备进场同时设备基础验收一吊装方法选择及吊装载荷计算f吊车的选择f起重索具检查f吊装f找正、固定f安装完成三、吊装方案：3.1拆除（一）吊装现场检查1、场地平整：吊车站位及设备进出通道的地面必须用土填平轧实，以防止吊车下陷，保证在起重过程中的吊装安全。（二）拆除分馏塔前的准备工作1、所有与拆除有关的管线、设备经吹扫合格，并加盲板隔离；然后把与分馏塔连接的管线在分馏塔平台外切断，无固定支撑的管道先行拆除。2、提前割除分馏塔西侧道路北段冷换框架北头有一过路管廊，为设备、吊车进出场做好准备；3、吊车就位后先拆除楼梯间，楼梯间拆除方案不在单独编制，可利用大吊车一块拆除；4、提前拆除分馏塔内的活动塔盘，一是为吊装安装，而是好确定吊装重量；5、把分馏塔按后面拆除分段处下一米左右搭设一圆形临时平台，供拆除工作使用，搭设的平台一定要牢固，拆除时随塔体一块吊下。6、把每段的切割焊缝分段切割开，每圈留8点长200mm的钢板，其余割开，为吊装争取时间，注意作业的天气，在切割至吊下该段期间不能有大风天气，8点3对称留置。7、场地空间狭小，拆除后的设备、管道、楼梯间等立即运往制定地点存放，再利用的如楼梯间，要放置平稳，垫实，预防变形。8、在拆除的每段上部距顶部边缘1米以下部位焊接好吊耳，吊耳的制作按HG／T21574-2008《化工设备吊耳及工程技术要求》进行，如原设备吊耳达到要求可以利用原有吊耳，但要进行必要的检查；9、拆除、安装的塔架提前做好，以备使用。（三）吊车选择1、吊车选择参考的因素1）作业半径。经测算，分馏塔直径4800mm,高度52米，满足现场条件的情况下，吊车出杆高度为62.9米，作业半径为18米处方可进行，设备不抗杆；如果逐步缩小作业半径，吊车出杆高度就要增加；2）尽量减少分节，使高空作业的时间减少，减少危险因素；同时缩短施工时间。裙座重量为15.15吨（按高8米算），裙座的高度按7米去除，塔身高按45米，塔身总重按117T-15.15T=101.85T算，每米塔身重量按2.3吨算。3）因很多参数不具备（比如塔盘、平台、附塔管线、保温、每米的重量），多数据为推导数据，建设方需要认真落实，如差距过大，可能导致吊车无法吊装；2、吊车选择综合以上以上因素，计划选用1台500吨吊车作为本次拆除、安装分馏塔的主吊。遛尾吊车选80吨3...
