ZX2029型(面包机)电话机实验讲解VIP免费

ZX2029型(面包机)电话机实验讲解_第1页
1/17
ZX2029型(面包机)电话机实验讲解_第2页
2/17
ZX2029型(面包机)电话机实验讲解_第3页
3/17

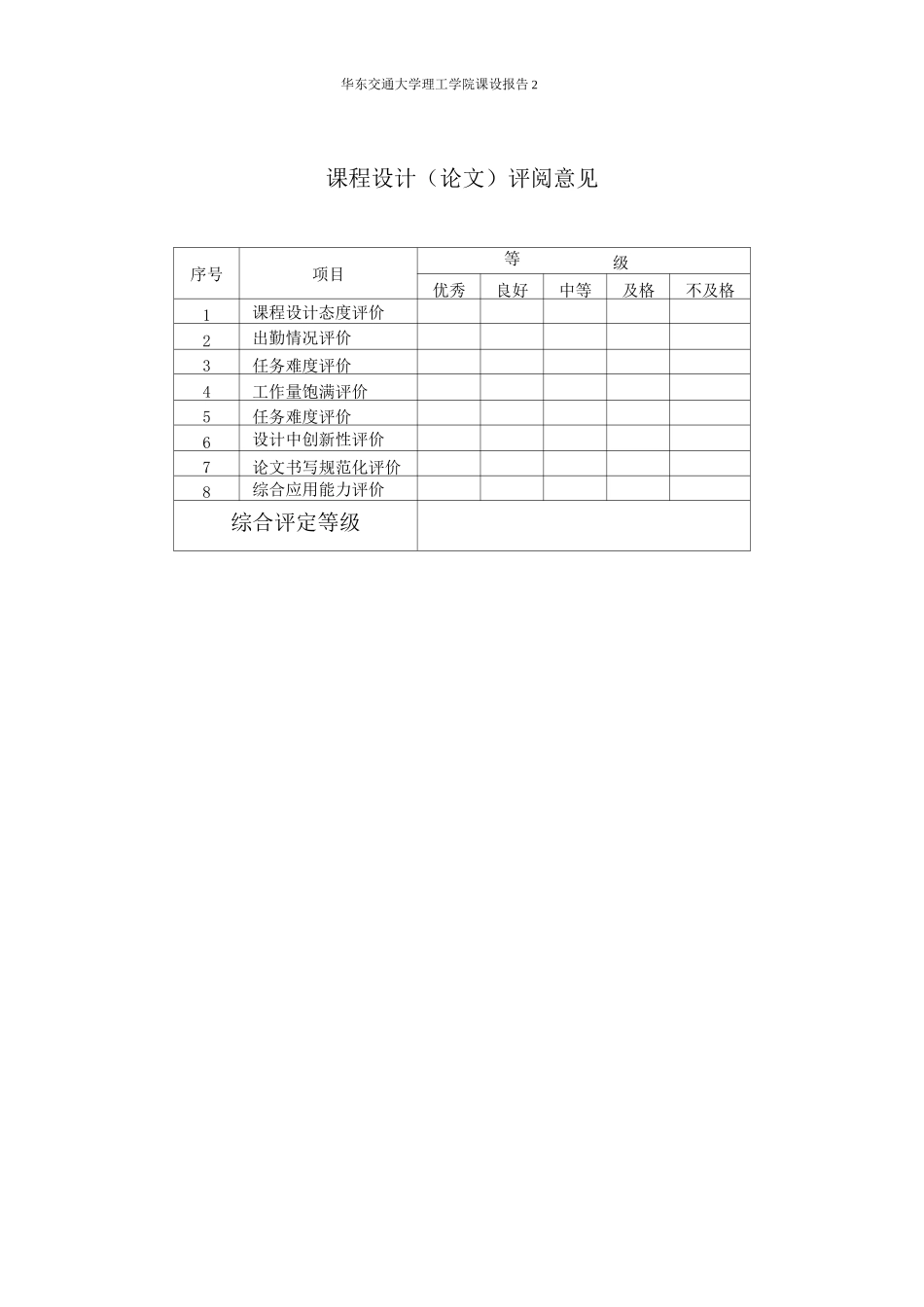

成绩存档资料华东交通大学理工学院课程设计报告书2015年1月05日华东交通大学理工学院课设报告2课程设计(论文)评阅意见序号项目等级优秀良好中等及格不及格1课程设计态度评价2出勤情况评价3任务难度评价4工作量饱满评价5任务难度评价6设计中创新性评价7论文书写规范化评价8综合应用能力评价综合评定等级第1章课程设计内容及要求错误!未定义书签。3.2功能调试错误!未定义书签。华东交通大学理工学院课设报告3华东交通大学理工学院课设报告4第一章课设设计内容及要求1.1前言本实验为目前最新型的面包型电话机,具有防雷,抗干扰,静电,暂停,重拨功能和特大振铃声音,体积小巧,制作容易等优点。是理想的通讯学校(院)及电子爱好者学习制作电话机的理想学具本实验的设计和元器件参数的选择都是经过无线电专业工程师鉴定认可才准许出厂,在安装前请仔细阅读说明,首先按原件清单清点下整个套件的零件数量,然后再测量一下各元件的质量,做到心中有数。华东交通大学理工学院课设报告51.2器材准备实验器材:电烙铁,烙铁架,焊锡丝,松香,十字螺丝刀,剪刀,胶带纸,ZX2019面包电话实验器材包1.3电阻的辨别电阻阻值有直接编号和色环法。目前,电子产品广泛采用色环电阻,其优点是在装配,调试和修理过程中,不用波动元件,即可在任意角度看清色环,读出阻值,使用方便。一个电阻色环由四个部分组成(不包括精密电阻)四个色环的其中第一,二环分别代表阻值的前两位数;第三环代表倍率;第四环代表误差。化七T他可华东交通大学理工学院课设报告6常牌itr单他出tft也訓每个颜色所代表的数:棕=1,红=2,橙=3,黄=4,绿=5,蓝=6,紫=7,灰=8,白=9,黑=01.4电容的辨别电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开二组成的元件。电容的特性主要是隔直流通交流。电话机中常用的种类有点解电容,瓷片电容,贴片电容,独石电容,钽电容,涤纶电容等。Ulf肘无概电客华东交通大学理工学院课设报告7电容容量标识的几种方法:1•直接标识,如上图的电解电容,容量47uf,电容耐压25v。2•使用单位nf:如上图的涤纶电容,标称4nf=4.7nf=4700pf。3•数学计数法;如上图瓷介电容,标值104,容量就是:10X10000pf=0.1uf.4.电容容量误差表:华东交通大学理工学院课设报告8符号F为正负1%G为正负2%J为正负5%K为正负10%L为正负15%M为正负20%1.5引脚的辨别1.普通二极管有色端标识一级为负极;华东交通大学理工学院课设报告92•发光二极管长脚为正,短脚为负。如果脚一样长,发光二极管里面的大1fE极二祓华东交通大学理工学院课设报告10点是负极,小的是正极。华东交通大学理工学院课设报告11华东交通大学理工学院课设报告122.2信号初级处理过程信号Yl,Y2接受话器,当有音频信号进入受话器,受话器将音频信号转化为电频信号。由Y1,Y2接入整流桥。滤波电容,稳压二极管,进入初步处理,然后进入芯片,将电频信号转化为音频信号,通过蜂鸣片听到对方传来的声音。工作原理:输入电频信号经过音乐芯片的振铃电路输出音频信号。L1,L2接受话器,当有音频信号进入受话器,受话器将音频信号转化为电频信号。由L1,L2接入整流桥,滤波电容,稳压二极管,进行初步处理,然后进入芯片,将电频信号转化为音频信号,通过蜂鸣片听到对方传来的声音。摘机后,外电源经过R15,R16分压,Q3饱和导通,其集电极变为低电平,启动拨号芯片,芯片启动后,不断对键盘进行扫描,当有按键按下时,经过数模转换华东交通大学理工学院课设报告13后,从TONE脚输出双音频信号。通话中,线路传输过来的语音信息,经过E4耦合后,Q1放大,驱动扬声器发出声音,而接听电话者的说话声,则从MIC拾取后,经过R8,C1耦合送入线路,完成与异地的通话。电话外线接入L1,L2,当挂机时,叉簧开关HOOK接通振铃电路,目前广泛采用的程控交换机工作电压为直流60V左右,铃流信号的电压为交流90V左右,没有振铃信号输入时由于E1,E2对直流电压是断路的,因此没有电流流入电话机,当有交流的铃音信号到来时,经过R1和El,E2后,经极性保护电路在Z1两端形成一个直流27V左右的电压,组委振铃电路的工作原理。...
