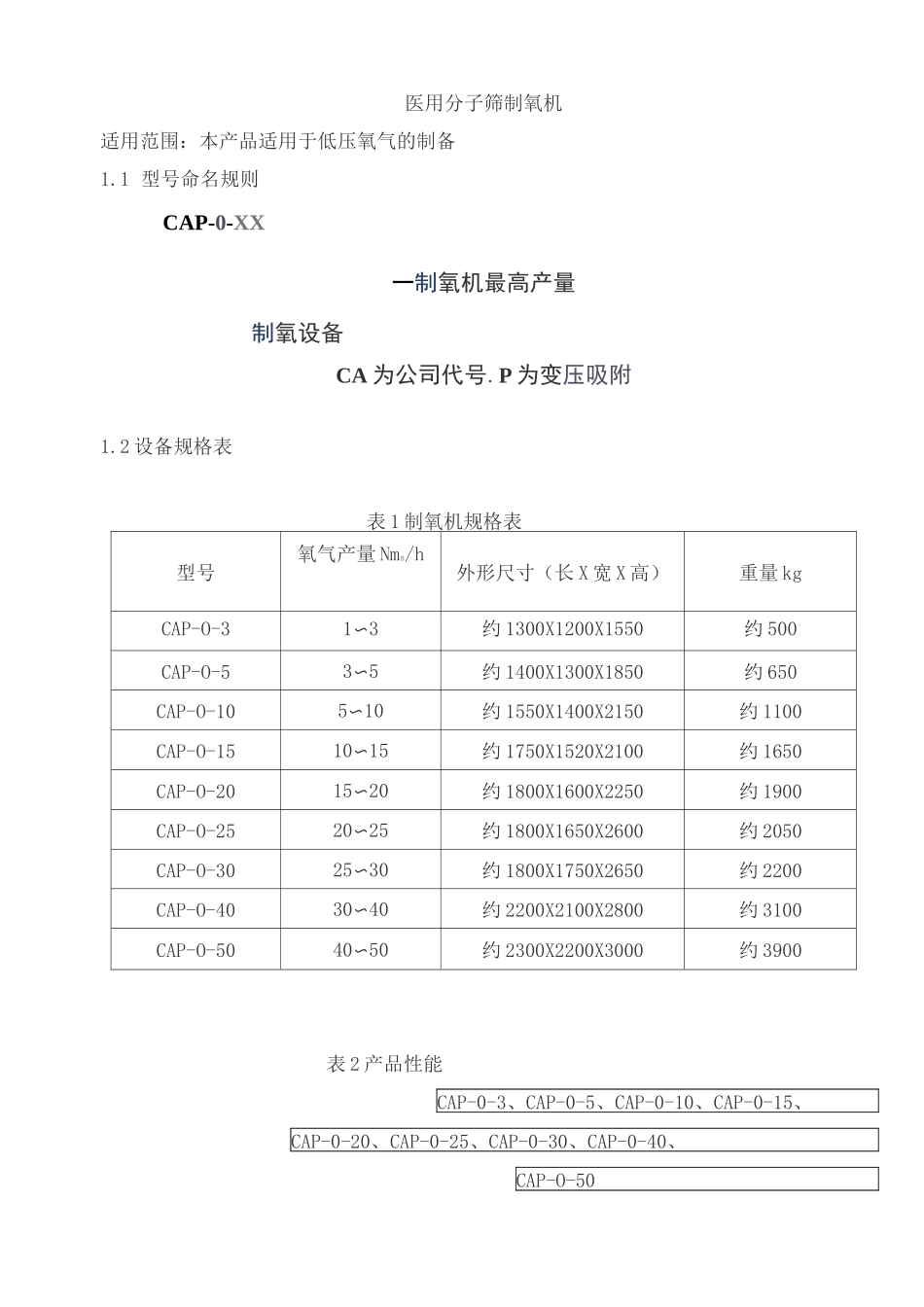

医用分子筛制氧机产品技术要求zhongchenghangyu_第1页
1/6
医用分子筛制氧机产品技术要求zhongchenghangyu_第2页
2/6
医用分子筛制氧机产品技术要求zhongchenghangyu_第3页
3/6
医用分子筛制氧机适用范围:本产品适用于低压氧气的制备1.1型号命名规则CAP-0-XX一制氧机最高产量制氧设备CA为公司代号.P为变压吸附1.2设备规格表表1制氧机规格表型号氧气产量Nms/h外形尺寸(长X宽X高)重量kgCAP-O-31〜3约1300X1200X1550约500CAP-O-53〜5约1400X1300X1850约650CAP-O-105〜10约1550X1400X2150约1100CAP-O-1510〜15约1750X1520X2100约1650CAP-O-2015〜20约1800X1600X2250约1900CAP-O-2520〜25约1800X1650X2600约2050CAP-O-3025〜30约1800X1750X2650约2200CAP-O-4030〜40约2200X2100X2800约3100CAP-O-5040〜50约2300X2200X3000约3900表2产品性能CAP-0-3、CAP-0-5、CAP-0-10、CAP-0-15、CAP-0-20、CAP-0-25、CAP-0-30、CAP-0-40、CAP-O-50氧气产量(范参见表1围)Nms/h氧气纯度%O2±90氧气压力MPa0.1〜0.4,可调起动时间min<30运彳丁方式间断或连续连续运行周期h±8000装机功率KW<0.5冷却方式风冷1.3产品组成本产品由2个吸附塔、2个气体缓冲罐、1个控制柜、1个流量计、1个过滤器组成制氧机正常使用条件:a)环境温度:5°C〜40°Cb)相对湿度:<80%;c)大气压:86kPa〜106kPa;d)无浓蒸气、无灰尘及易燃易爆气体;e)电源频率:50Hz;f)电源电压:单相为220V。2.1外观及结构2.1.1面板上的图形符号和字母准确、清晰、均匀,不得有划痕。2.1.2制氧设备外表面涂天蓝色油漆,涂层应均匀,不得有气泡、脱层或明显划痕。2.1.3所有联接件应联接牢靠,不得有任何松动;各件管路,管汇及阀门应排列整齐,联接处不得漏气。2.1.4各调节机构应做到:调整方便,操作灵活,性能可靠。各仪表应反应灵敏、准确。2.2产品气的理化指标表3氧气理化指标序号指标名称单位指标要求备注1氧浓度%(V/V)±902氧产量应不小于表13水分含量(露点)°CW-43在20C,101.3kPa下4二氧化碳含量%(V/V)W0.015一氧化碳含量%(V/V)W0.00056气态酸和碱含量符合GB8982-2009中表1规定7臭氧及其它气态氧化物含量符合GB8982-2009中表1规定8气味无异味9固体物质粒径口m<1010固体物质含量mg/m3W0.511总烃含量%(V/V)<0.0062.3气密性所有坚固件连接应牢靠,不得有任何松动,各种管路、管汇及阀门排列应整齐,其连接处不得漏气。2.4噪声制氧机的噪声声功率,应不大于85dB(A)。2.5运行状态制氧机开机后,所有电、气动阀以及压力表、指示灯均应工作正常,并有氧气输出。2.6氧产量及氧浓度制氧机开机30min后,其氧产量应达到表1的要求,氧浓度应±90%。2.7指示灯及按钮指示灯及按钮(除以文字数字显示外)的颜色要求应符合YY/T0298-1998中5.7.1以及5.7.4的颜色要求。2.8压力容器应符合YY/T0298-1998中5.8的要求。2.9电气安全性能制氧机的电气安全性能应符合GB9706.1-2007的要求,主要性能见附录A。2.10环境试验要求环境试验除应符合GB/T14710-2009中的气候环境试验II组、机械环境试验I组的规定外,还应符合表4给出的规定。表4环境试验要求补充规定试验项目试验要求检测项目持续时间h恢复时间h通电状态试验条件初始检测中间检测最后检测电源电压V额定值-10%额定值+10%额定工作低温试验1—试验时通电5°C全性能—4.1.8V—低温贮存试验44试验后通电-40°C——4.1.8220V额定工作高温试验1—试验时通电40°C——4.1.8—V运行试验4—试验时通电基准试验条件——4.1.8—V高温贮存试验44试验后通电55C——4.1.8220V额定工作湿热试验4—试验时通电40C80%RH——4.1.8220V湿热贮存试验4824试验后通电40C93%RH——4.1.8220V振动试验—试验后通电基准试验条件——4.1.8220V碰撞试验—试验后通电基准试验条件——4.1.8220V运输试验—试验后通电基准试验条件——全性能220V注1:按GB/T14710-2009规定执行,“一”表示不作要求。注2:本标准只要求对制氧设备电气控制部分进行环境试验。2.11电磁兼容性能制氧机的电磁兼容性能应符合YY0505-2012《医用电气设备第1-2部分:安全通用要求并列标准:电磁兼容要求和试验》的相应章节的要求。2.12医用气体管道系统的氧气浓缩器供气系统制氧机应符合YY1468-2016《用于医用气体管道系统的氧气浓缩器供气系统》中相应条款的要求,详见附录B。
