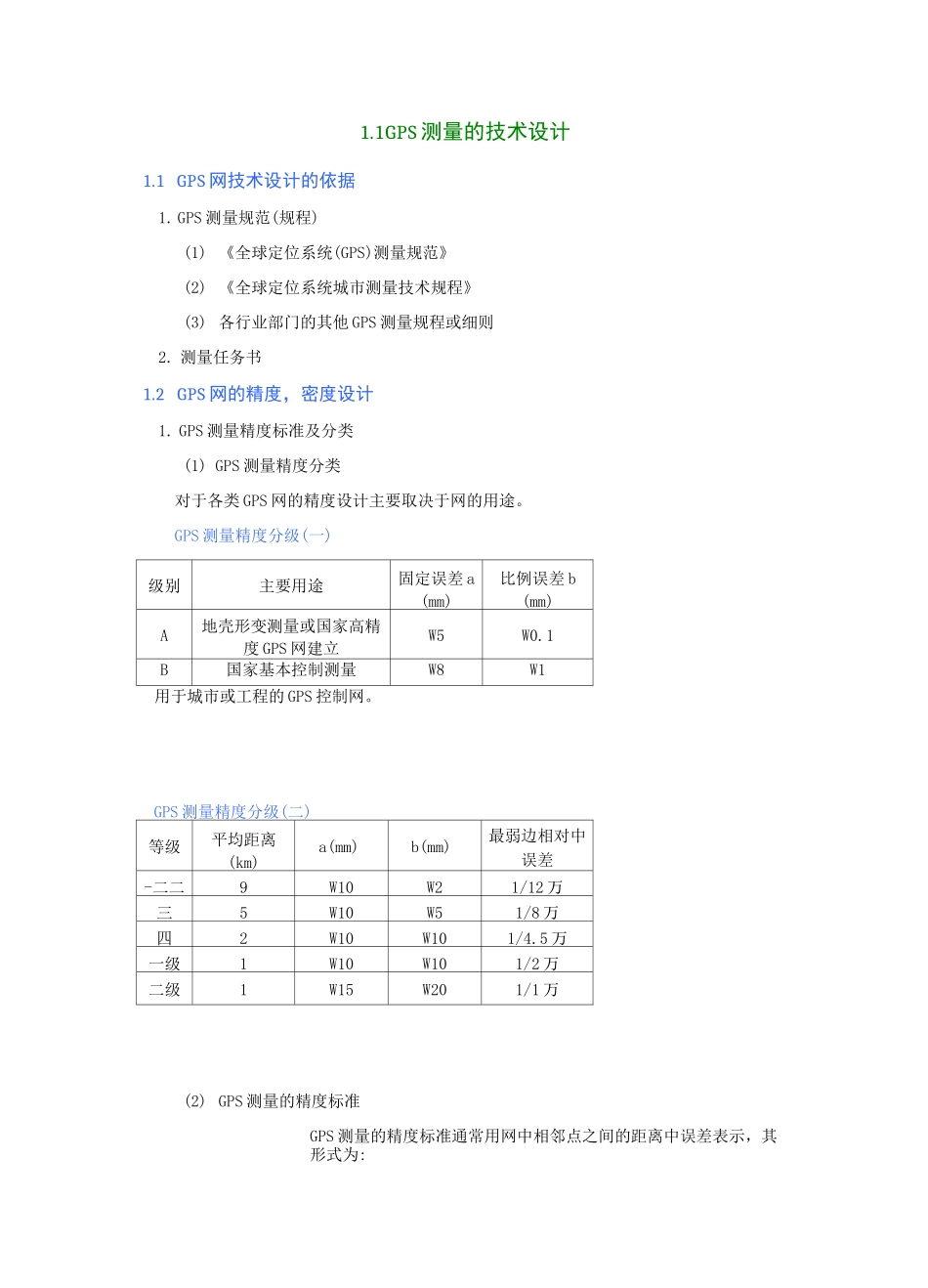

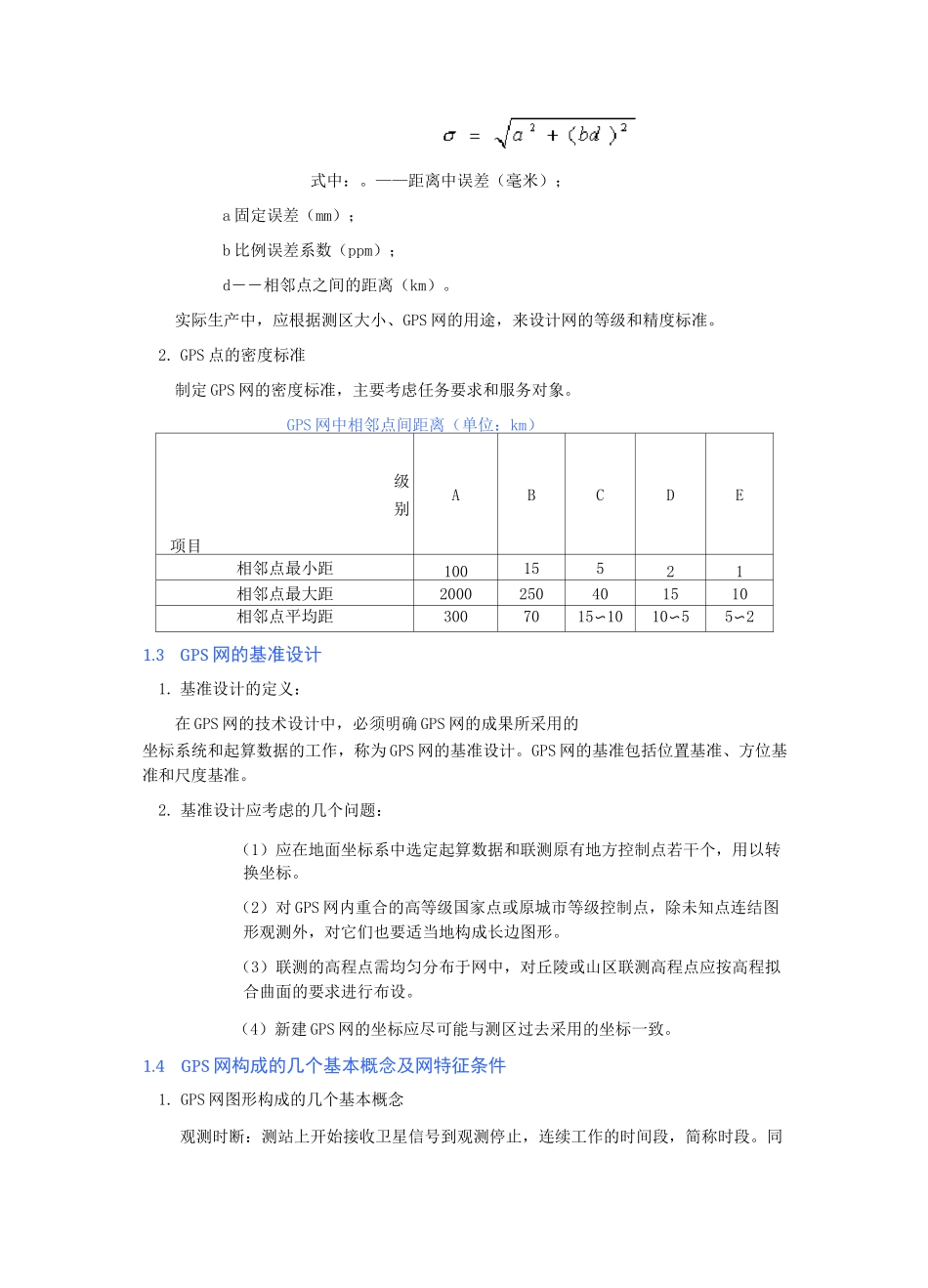

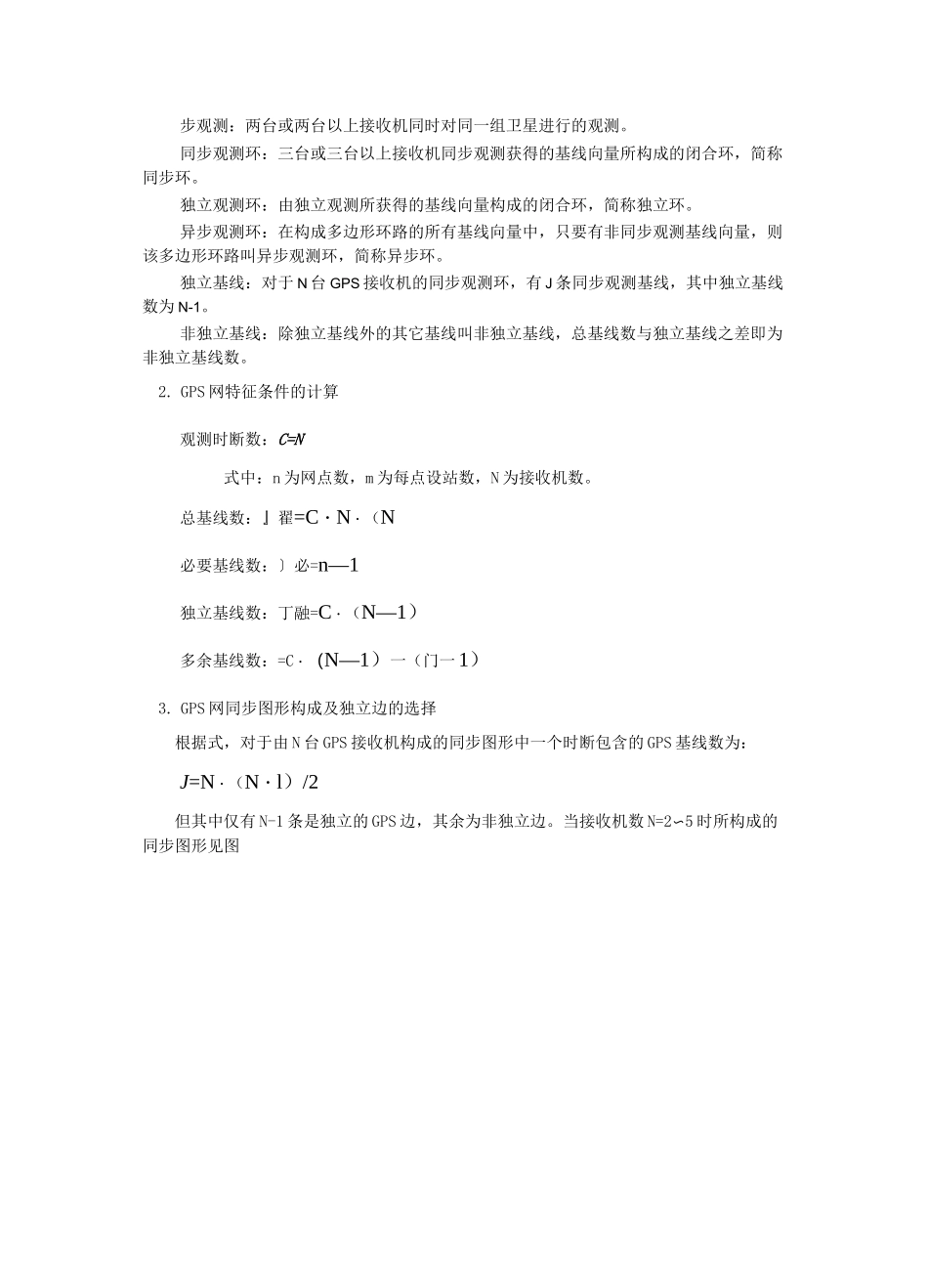

1.1GPS测量的技术设计1.1GPS网技术设计的依据1.GPS测量规范(规程)(1)《全球定位系统(GPS)测量规范》(2)《全球定位系统城市测量技术规程》(3)各行业部门的其他GPS测量规程或细则2.测量任务书1.2GPS网的精度，密度设计1.GPS测量精度标准及分类(1)GPS测量精度分类对于各类GPS网的精度设计主要取决于网的用途。GPS测量精度分级(一)级别主要用途固定误差a(mm)比例误差b(mm)A地壳形变测量或国家高精度GPS网建立W5W0.1B国家基本控制测量W8W1用于城市或工程的GPS控制网。GPS测量精度分级(二)等级平均距离(km)a(mm)b(mm)最弱边相对中误差-二二9W10W21/12万三5W10W51/8万四2W10W101/4.5万一级1W10W101/2万二级1W15W201/1万(2)GPS测量的精度标准GPS测量的精度标准通常用网中相邻点之间的距离中误差表示，其形式为:式中：。——距离中误差（毫米）；a固定误差（mm）；b比例误差系数（ppm）；d――相邻点之间的距离（km）。实际生产中，应根据测区大小、GPS网的用途，来设计网的等级和精度标准。2.GPS点的密度标准制定GPS网的密度标准，主要考虑任务要求和服务对象。GPS网中相邻点间距离（单位：km）项目级别ABCDE相邻点最小距10015521相邻点最大距2000250401510相邻点平均距3007015〜1010〜55〜21.3GPS网的基准设计1.基准设计的定义：在GPS网的技术设计中，必须明确GPS网的成果所采用的坐标系统和起算数据的工作，称为GPS网的基准设计。GPS网的基准包括位置基准、方位基准和尺度基准。2.基准设计应考虑的几个问题：（1）应在地面坐标系中选定起算数据和联测原有地方控制点若干个，用以转换坐标。（2）对GPS网内重合的高等级国家点或原城市等级控制点，除未知点连结图形观测外，对它们也要适当地构成长边图形。（3）联测的高程点需均匀分布于网中，对丘陵或山区联测高程点应按高程拟合曲面的要求进行布设。（4）新建GPS网的坐标应尽可能与测区过去采用的坐标一致。1.4GPS网构成的几个基本概念及网特征条件1.GPS网图形构成的几个基本概念观测时断：测站上开始接收卫星信号到观测停止，连续工作的时间段，简称时段。同步观测：两台或两台以上接收机同时对同一组卫星进行的观测。同步观测环：三台或三台以上接收机同步观测获得的基线向量所构成的闭合环，简称同步环。独立观测环：由独立观测所获得的基线向量构成的闭合环，简称独立环。异步观测环：在构成多边形环路的所有基线向量中，只要有非同步观测基线向量，则该多边形环路叫异步观测环，简称异步环。独立基线：对于N台GPS接收机的同步观测环，有J条同步观测基线，其中独立基线数为N-1。非独立基线：除独立基线外的其它基线叫非独立基线，总基线数与独立基线之差即为非独立基线数。2.GPS网特征条件的计算观测时断数：C=N式中：n为网点数，m为每点设站数，N为接收机数。总基线数：』翟=C・N・（N必要基线数：〕必=n—1独立基线数：丁融=C・（N—1）多余基线数：=C・（N—1）一（门一1）3.GPS网同步图形构成及独立边的选择根据式，对于由N台GPS接收机构成的同步图形中一个时断包含的GPS基线数为：J=N・（N・l）/2但其中仅有N-1条是独立的GPS边，其余为非独立边。当接收机数N=2〜5时所构成的同步图形见图(3)5=2(b)科S8-2EPS独立边的不同谊择当同步观测的GPS接收机数N23时，同步闭合环的最少数应为:T=J-(N-］：)=(N—1)(N-2)/2N与J、T的关系见下表:N与J、T的关系表1.5GPS网的图形设计1.GPS网的图形设计根据对所布设的GPS网的精度要求和其它方面的要求,设计出独立的GPS边构成的多边形网，称为GPS网的图形设计。N23J13T01456610153610曲gd边违式塑形(2)边连式：如图8-4,同步图形之间由一条公共基线连接。(3)网连式：指相邻同步图形之间有两个以上公共点相连接。(4)边点混合连接式：如图8-5,把点连式与边连式有机地结合起来，组成GPS网的方式。图肛7导攣阿式達接圉辰(6)导线网形连接：如图8-7。(7)星形布设：如图8-82.2GPS测量的外业准备及技术设计书编写2.1测区踏勘测区踏勘主要了解下列情况：1、交通情况；2、水系分布情况；3、植被情况；4、控制点分布情况；5、居民点分布情况；6、当地风俗民情。2.2资料收集1、各类图件；2、各类控制点成果；3、...
