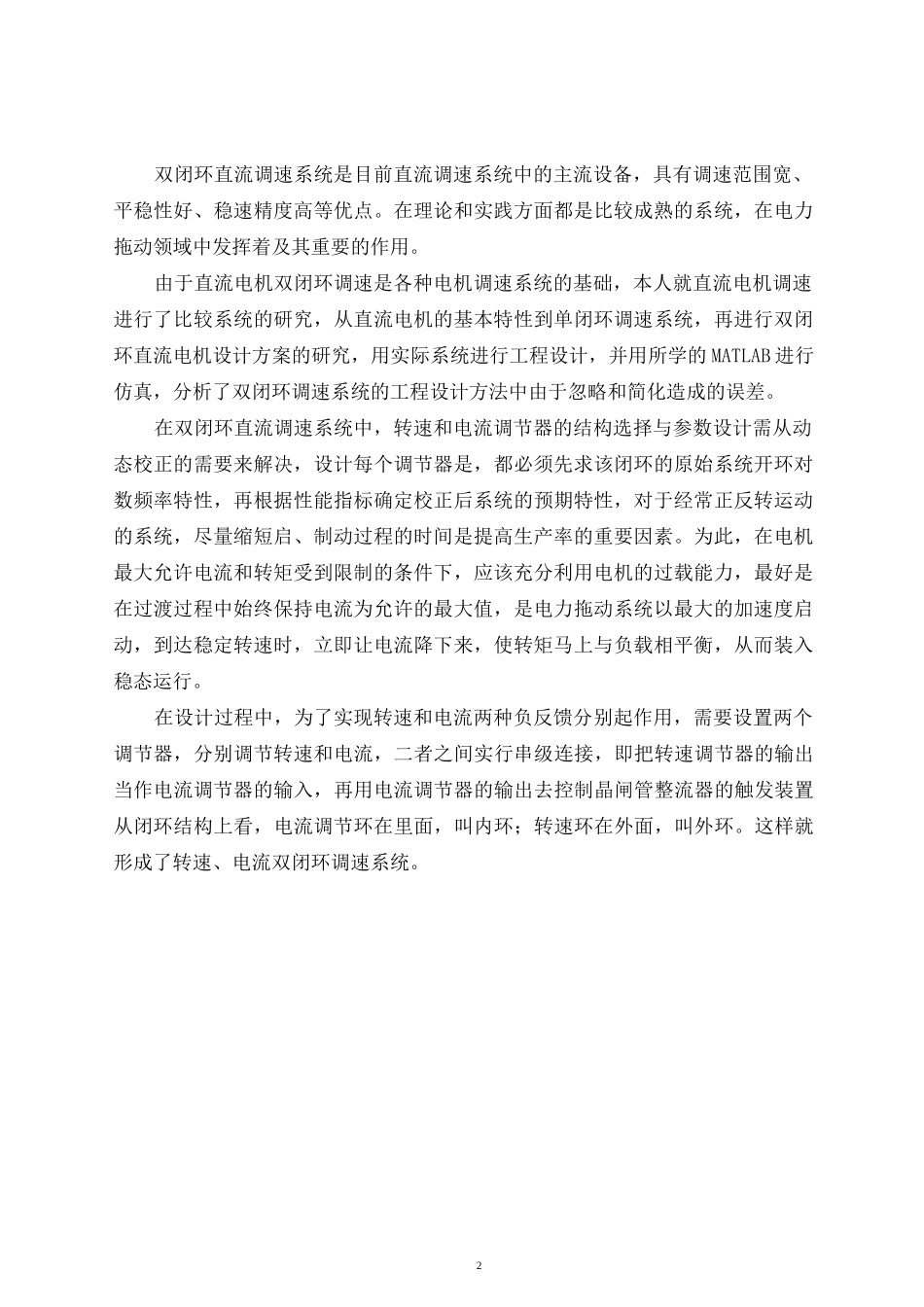

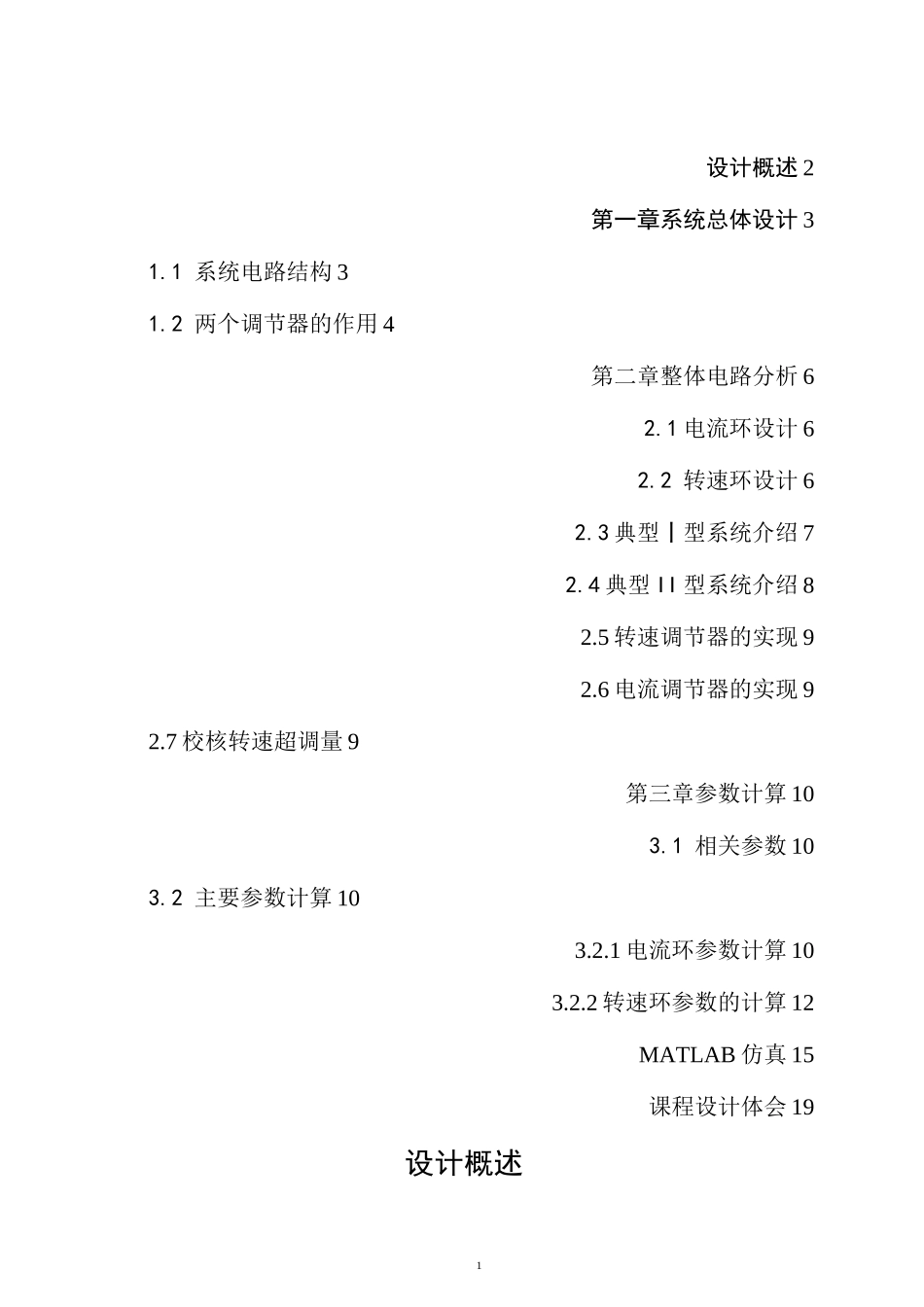

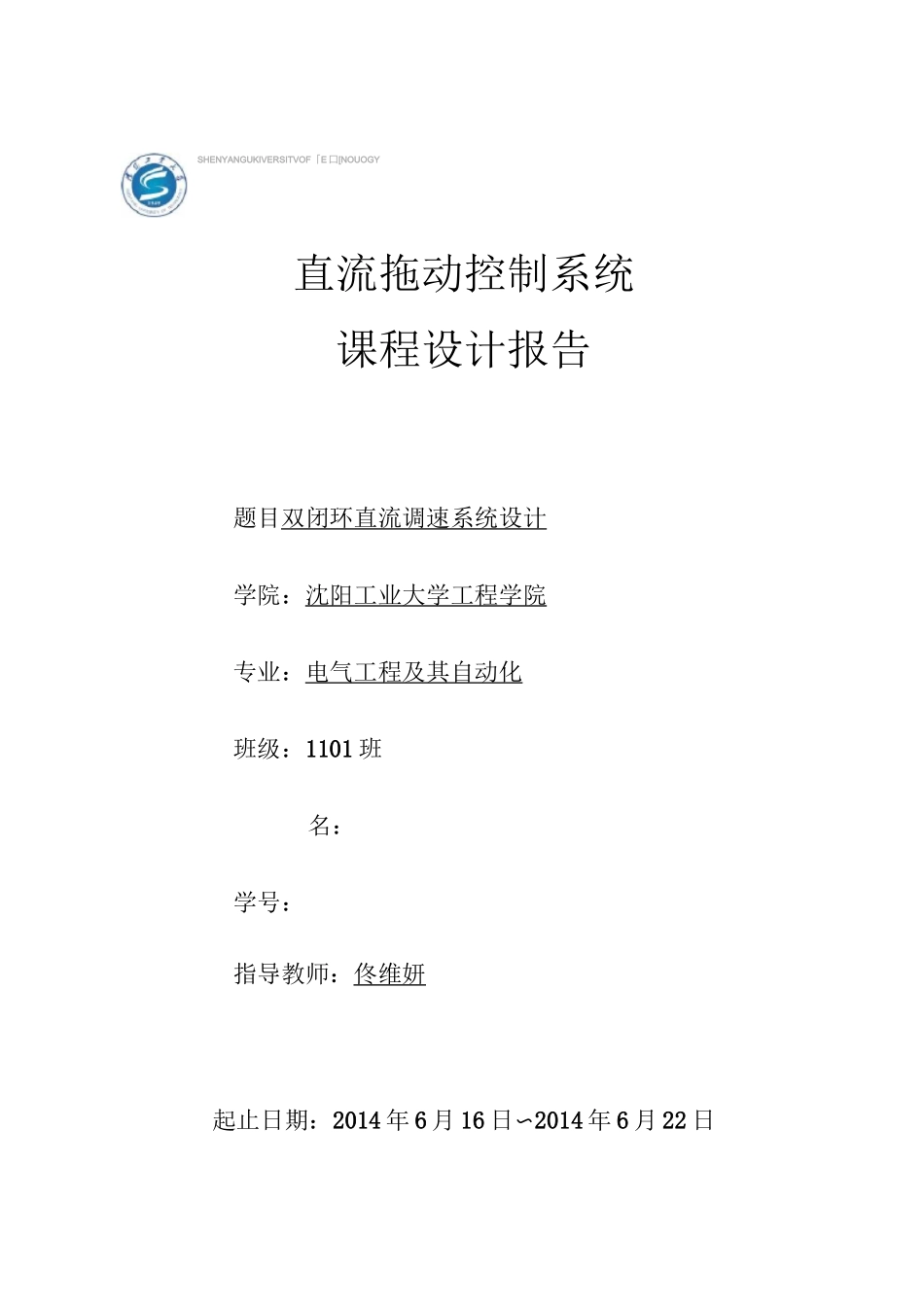

SHENYANGUKIVERSITVOF「E口[NOUOGY直流拖动控制系统课程设计报告题目双闭环直流调速系统设计学院：沈阳工业大学工程学院专业：电气工程及其自动化班级：1101班名：学号：指导教师：佟维妍起止日期：2014年6月16日〜2014年6月22日1设计概述2第一章系统总体设计31.1系统电路结构31.2两个调节器的作用4第二章整体电路分析62.1电流环设计62.2转速环设计62.3典型丨型系统介绍72.4典型II型系统介绍82.5转速调节器的实现92.6电流调节器的实现92.7校核转速超调量9第三章参数计算103.1相关参数103.2主要参数计算103.2.1电流环参数计算103.2.2转速环参数的计算12MATLAB仿真15课程设计体会19设计概述2双闭环直流调速系统是目前直流调速系统中的主流设备，具有调速范围宽、平稳性好、稳速精度高等优点。在理论和实践方面都是比较成熟的系统，在电力拖动领域中发挥着及其重要的作用。由于直流电机双闭环调速是各种电机调速系统的基础，本人就直流电机调速进行了比较系统的研究，从直流电机的基本特性到单闭环调速系统，再进行双闭环直流电机设计方案的研究，用实际系统进行工程设计，并用所学的MATLAB进行仿真，分析了双闭环调速系统的工程设计方法中由于忽略和简化造成的误差。在双闭环直流调速系统中，转速和电流调节器的结构选择与参数设计需从动态校正的需要来解决，设计每个调节器是，都必须先求该闭环的原始系统开环对数频率特性，再根据性能指标确定校正后系统的预期特性，对于经常正反转运动的系统，尽量缩短启、制动过程的时间是提高生产率的重要因素。为此，在电机最大允许电流和转矩受到限制的条件下，应该充分利用电机的过载能力，最好是在过渡过程中始终保持电流为允许的最大值，是电力拖动系统以最大的加速度启动，到达稳定转速时，立即让电流降下来，使转矩马上与负载相平衡，从而装入稳态运行。在设计过程中，为了实现转速和电流两种负反馈分别起作用，需要设置两个调节器，分别调节转速和电流，二者之间实行串级连接，即把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置从闭环结构上看，电流调节环在里面，叫内环；转速环在外面，叫外环。这样就形成了转速、电流双闭环调速系统。3第一章系统总体设计图1-1转速、电流双闭环直流调速系统结构ASR—转速调节器ACR—电流调节器TG—测速发电机TA—电流互感器UPE—电力电子变换器图中，把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。这就形成了转速、电流双闭环调速系统。1.1系统电路结构若采用双闭环调速系统，则可以近似在电机最大电流、转矩受限的条件下,充分利用电机的允许过载能力，使电力拖动系统尽可能用最大的加速度起动，到达稳态转速后，又可以让电流迅速降低下来，使转矩马上与负载相平衡，从而转入稳态运行，此时起动电流近似呈方形波，而转速近似是线性增长的，这是在最大电流、转矩受到限制的条件下调速系统所能得到的最快的起动过程。采用转速电流双闭环调速系统，在系统中设置了两个调节器，分别调节转速和电流，二者之间实行串级联接，这样就可以实现在起动过程中只有电流负反馈，而它和转速负反馈不同时加到一个调节器的输入端，到达稳态转速后，只靠转速负反馈，不i4q*1I_ILLM1r]-UJ【11靠电流负反馈发挥主要的作用，这样就能够获得良好的静、动态性能。所以选用转速电流双闭环系统结构为了获得良好的静、动态性能，转速和电流两个调节器一般都采用PI调节器，这样构成的双闭环直流调速系统的电路原理图示于图1-2。图中标出了两个调节器输入输出电压的实际极性，它们是按照电力电子变换器的控制电压Uc为正电压的情况标出的，并考虑到运算放大器的倒相作用。1.2两个调节器的作用电流调节器的选择：图1-2表明，电流环的控制对象是双惯性型的，要校正成典型I型系统，显然应采用PI型的电流调节器，其传递函数可以写成W(s)二Kfis+1)ACRTSi为了让调节器零点与控制对象的大时间常数极点对消，选择T=Til则电流环的动态结构图便成为图1-3所示的典型形式，其中U图1-2...
