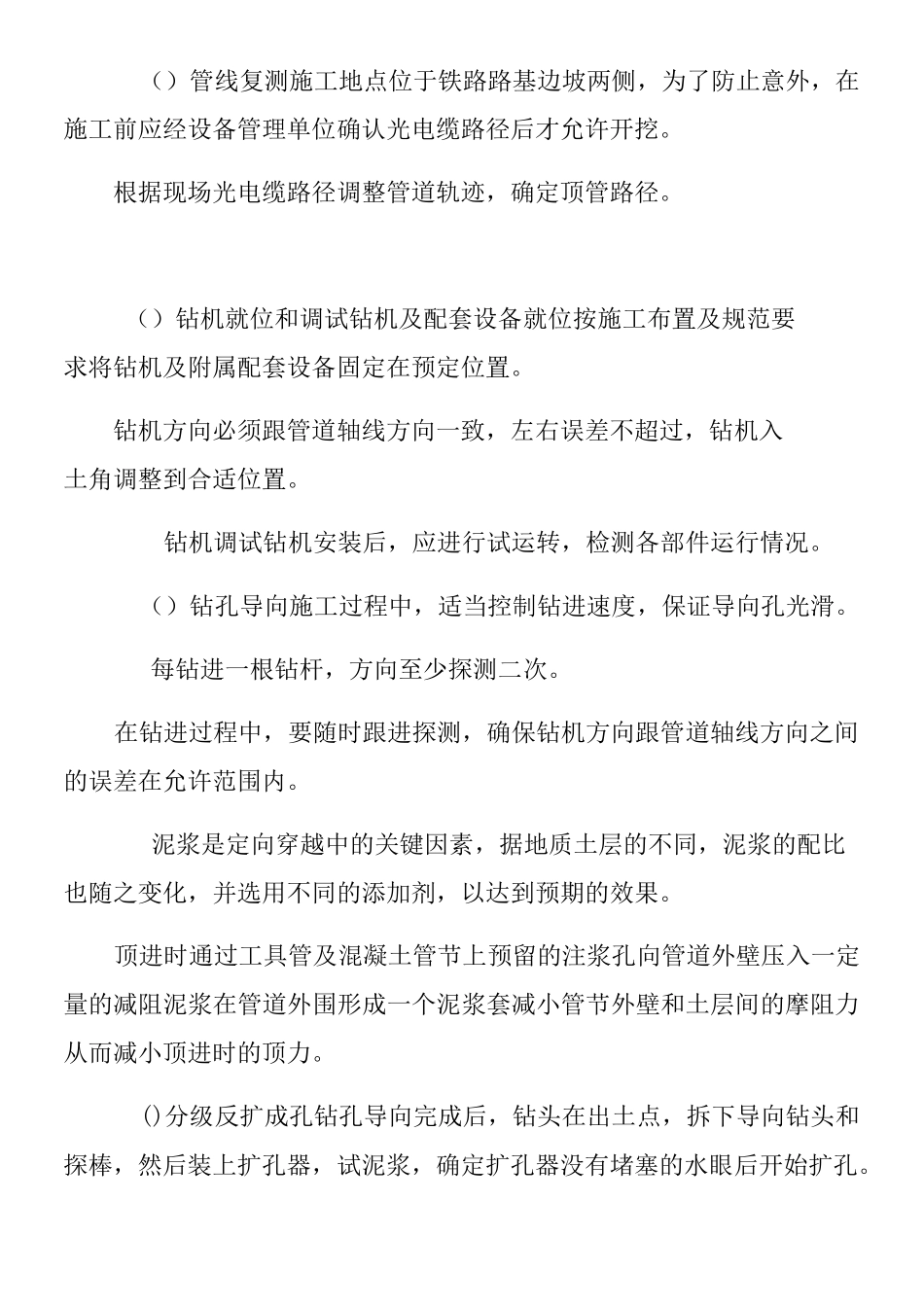

电缆顶管施工措施电缆过路顶管施工视频电缆顶管敷设施工方案电缆过路顶管施工视频电缆顶管敷设施工方案棠溪综合站新装X专变永久工程电缆顶管施工措施编制：审核：批准：施工单位：广州市南瑞电力建设有限公司年月第一章一、编制依据本次施工方案编写依据是《水平定向钻进管线敷设工程技术规范》及《电缆线路验收标准》。二、编制原则和要求完成遵守国家相关规范进行组织方案的编制工作，在满足施工条件的同时保证施工安全性。在施工过程中不得违反相关规定，按照技术规范进行施工。三、编制说明该方案仅用于棠溪综合站新装X专变永久工程的低压电缆顶管施工工程。第二章一、工程概况、该工程项目为新装专变工程。现拟用顶管穿越京广铁路，穿越长度约为米，管材使用e管。、施工进度计划施工进度及其计划是在保证质量的前提下，实行在规定时间内，在安全文明施工的前期下，按时、按质的完成工程任务。第三章一、施工总体方案与施工部署工程工艺流程施工现场准备防护人员就位测量放线定位钻机就位、调试泥浆配置管道安装导向钻孔进分级反扩成孔管道回拖验收撤场施工准备（）现场准备：清除杂质、平整场地；确保施工用水充足；在施工场地与临近建筑物保持一定安全距离，明确施工安全。（）材料准备：根据现场情况，工程开工前，管材、水、膨胀剂等各种材料提前到场。（）设备准备：各种施工机械设备及顶管施工中的掘进设备，使用前要认真进行检查，经试运正常后方可使用。序号名称水平定向钻机无线控向仪泥浆泵电焊机发电机数量单位台套台台台防护人员就位施工前，施工负责人根据当天施工任务宣读施工工作票，明确防护员职责，防护员根据作业负责人要求，到指定位置进行防护，在防护员到位后，方允许作业。挖探作业时，可不设两端米防护。施工方案（）测量定位放线根据施工要求的管道轴线放出钻机安装位置线、管道两端的具体轴线位置；在路面上放出轴线。确定钻机的安装位置、入土点、出土点的具体位置。放线入土点、出土点位置左右偏差不超过，沿管线轴方向误差不超过，并做出明显标记。从出土点到回拖管线路必须保持直线。（）管线复测施工地点位于铁路路基边坡两侧，为了防止意外，在施工前应经设备管理单位确认光电缆路径后才允许开挖。根据现场光电缆路径调整管道轨迹，确定顶管路径。（）钻机就位和调试钻机及配套设备就位按施工布置及规范要求将钻机及附属配套设备固定在预定位置。钻机方向必须跟管道轴线方向一致，左右误差不超过，钻机入土角调整到合适位置。钻机调试钻机安装后，应进行试运转，检测各部件运行情况。（）钻孔导向施工过程中，适当控制钻进速度，保证导向孔光滑。每钻进一根钻杆，方向至少探测二次。在钻进过程中，要随时跟进探测，确保钻机方向跟管道轴线方向之间的误差在允许范围内。泥浆是定向穿越中的关键因素，据地质土层的不同，泥浆的配比也随之变化，并选用不同的添加剂，以达到预期的效果。顶进时通过工具管及混凝土管节上预留的注浆孔向管道外壁压入一定量的减阻泥浆在管道外围形成一个泥浆套减小管节外壁和土层间的摩阻力从而减小顶进时的顶力。()分级反扩成孔钻孔导向完成后，钻头在出土点，拆下导向钻头和探棒，然后装上扩孔器，试泥浆，确定扩孔器没有堵塞的水眼后开始扩孔。上钻头和钻杆必须确保连接到位牢固才可回扩，以防止回扩过程中发生脱扣事故。回扩过程中必须根据不同的地层地质情况以及现场出浆状况确定回扩速度和泥浆压力，确保成孔质量。为防止扩孔器在扩孔过程中刀头磨掉和扩孔器桶体磨穿孔而造成扩孔器失效，要求扩孔器采用高硬度耐磨合金作为扩孔器的切削刀头，提高整个扩孔器的强度和耐磨性，确保扩孔器能够完成扩孔作业。()管道回拖确认成孔过程完成后，孔内干净，没有不可逾越的障碍后，立即进行管道回拖。回拖具体步骤如下：慢慢转动钻杆，并给泥浆，确定万向节工作良好，扩孔器泥浆孔没有堵塞后开始回拖管道。在回拖过程中，安排专人对管道展铺顺直，如果管道有硬弯，则立即停止，换管。为保护管口防腐层在拉管时不被破坏，在管口加一与管口内径差不多的小木柱一个，用钢丝绳与大钻头相连接拖回。拉管前对防腐层进行全面检查...
