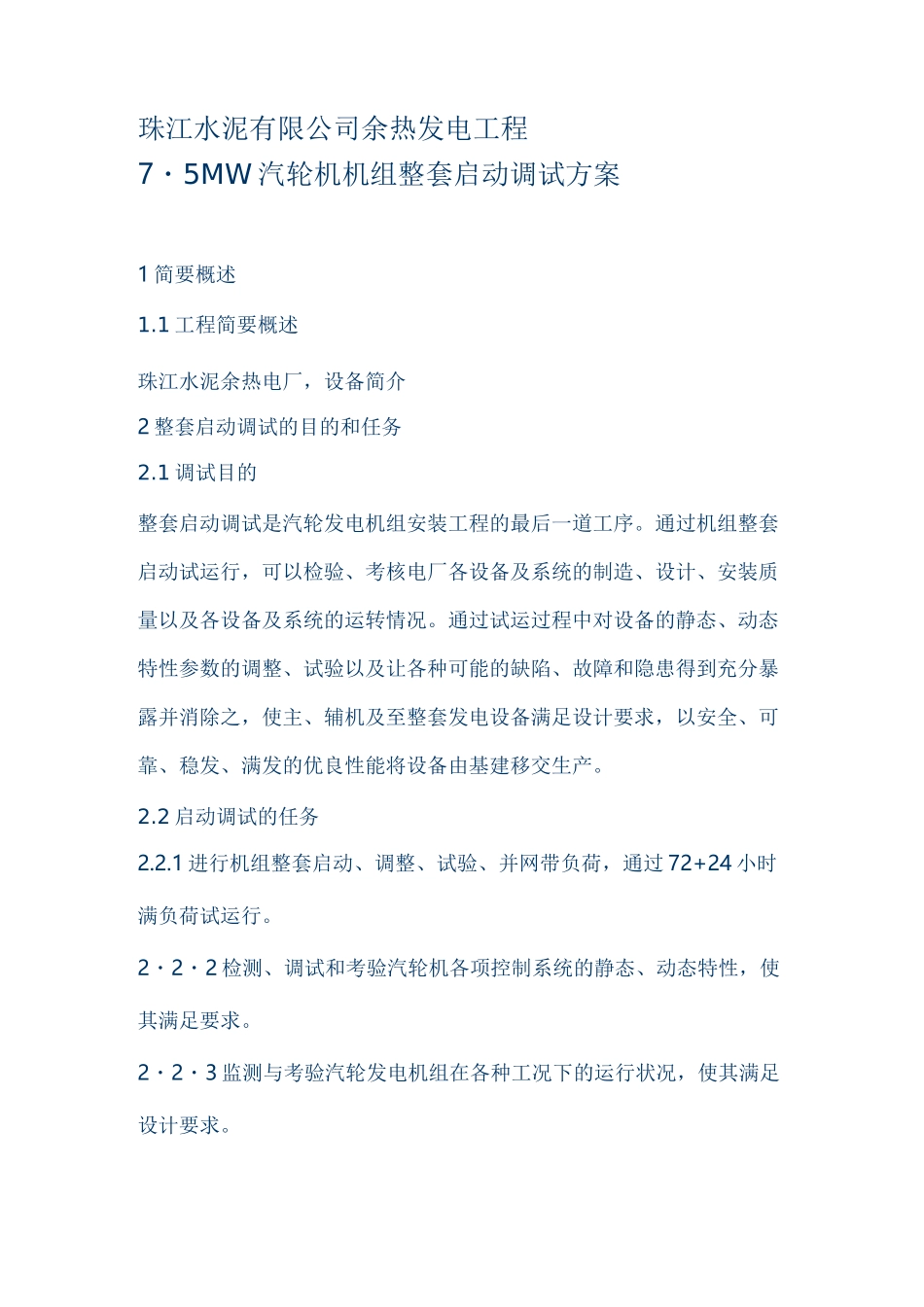

珠江水泥有限公司余热发电工程7・5MW汽轮机机组整套启动调试方案1简要概述1.1工程简要概述珠江水泥余热电厂，设备简介2整套启动调试的目的和任务2.1调试目的整套启动调试是汽轮发电机组安装工程的最后一道工序。通过机组整套启动试运行，可以检验、考核电厂各设备及系统的制造、设计、安装质量以及各设备及系统的运转情况。通过试运过程中对设备的静态、动态特性参数的调整、试验以及让各种可能的缺陷、故障和隐患得到充分暴露并消除之，使主、辅机及至整套发电设备满足设计要求，以安全、可靠、稳发、满发的优良性能将设备由基建移交生产。2.2启动调试的任务2.2.1进行机组整套启动、调整、试验、并网带负荷，通过72+24小时满负荷试运行。2・2・2检测、调试和考验汽轮机各项控制系统的静态、动态特性，使其满足要求。2・2・3监测与考验汽轮发电机组在各种工况下的运行状况，使其满足设计要求。2・2・4考验机组辅机及各子系统与主机在各种运行工况下的协调性。2・2・5记录、采集机组所有设备和系统在各种工况下试运的原始数据,积累有关原始技术资料，为以后机组安全经济运行和检修提供依据。2・2・6试验并确认主机、辅机和系统的最佳运行方式和最佳投用时机与条件。2・2・7投用和考验机组各项自控装置、联锁保护及仪表，考核投入率、精度及工作状况。2・2・8进行50%及100%B-MCR甩负荷试验，考查汽轮机调速系统动态性能可靠及安全性；3主要设备技术范围3.1汽轮机型号：NZ7.5-1・05/0・2型式：双压、单缸、冲动冷凝式汽轮机。额定出力：7.5MW调节方式DEH控制系统主蒸汽压力：1.05MPa主蒸汽温度：320°C主蒸汽流量：37.2t/h额定工况下汽耗：5.51kg/(kW.h)额定工况下热耗：15811kJ/(kW.h)制造厂：南京汽轮电机(集团)有限责任公司3.2发电机额定功率：MW定子额定电压：kV定子额定电流：A冷却方式：全空冷功率因数：满载效率：励磁方式制造厂家：4编制依据及标准本措施的编制参考以下有关资料：《7.5MW补汽冷凝式汽轮机安装使用说明书》；《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》部颁；《电力建设施工及验收技术规范汽轮机机组篇（1992年版）》部颁；《火电工程启动调试工作规定》部颁；《火电工程调整试运质量检验及评定标准（1996年版）》部颁；《电力建设工程调试定额（1996年版）》部颁；设计院的系统设计及安装等设计资料，并参照其它电厂同类型机组新机启动调试经验编制。5整套启动应具备条件5.1整套启动除应达到有关整套启动的各项条款外，对汽机方面还应满足以下要求：5・1・1各辅助设备及系统分部试运转合格，各手动阀门动作灵活；各调节阀、电动门、经启、闭试验证明其动作正常、功能完备。且标明动作方向、挂好标牌。5・1・2给水管道及主蒸汽管道经水压试验合格。5・1・3各汽、水管道吹扫、冲洗完毕，经检查验收合格。5・1・4汽轮机透平油油循环冲洗结束，管路恢复，油质符合油质监督规定。5・1・5汽机盘车试转符合要求，已可投用。5・1・6凝汽器灌水试验完毕，真空系统调试结束，确认真空系统严密良好。5・1・7调节保安油系统调试结束，油泵、阀门组块、油过滤及仪表、压力开关各功能均正常。速关阀、调节汽门动作正常。5・1・8汽机DEH控制系统静态调试完毕，拉阀试验合格，各项性能符合制造厂设计标准，ETS、TSI部件经校验合格。5・1・9热控D能投入使用，满足启动要求。DEH、ETS、TSI等调试结束。机、炉、电横向联锁、保护经校验合格，各报警、记录信号、光字牌显示正确无误。5.1.10发电机空冷系统调试完毕并合格。5.1.11各水箱、油箱等容器按需要补足品质合格的水和油等介质。5.1.12整套启动汽机设备分系统一览：循环水泵和循环水系统凝结水泵、凝器补水系统及凝结水系统。发电机空冷却系统。真空泵及凝汽器真空系统。汽机油、润滑、盘车系统，包括各油泵、供、排、回油及净化、过滤、冷却等。主机DEH、ETS、TSI系统以及横向联锁、保护等。除氧系统。辅助蒸汽及轴封汽系统电动给水泵及系统。5.2环境和人员需要具备的条件进一步明确如下：5.2.1设备现场的楼梯平台、沟道盖板应完备齐全;照明充足，通讯方便;障碍、垃圾以及其它易燃物已经清除，消防设施备齐...
