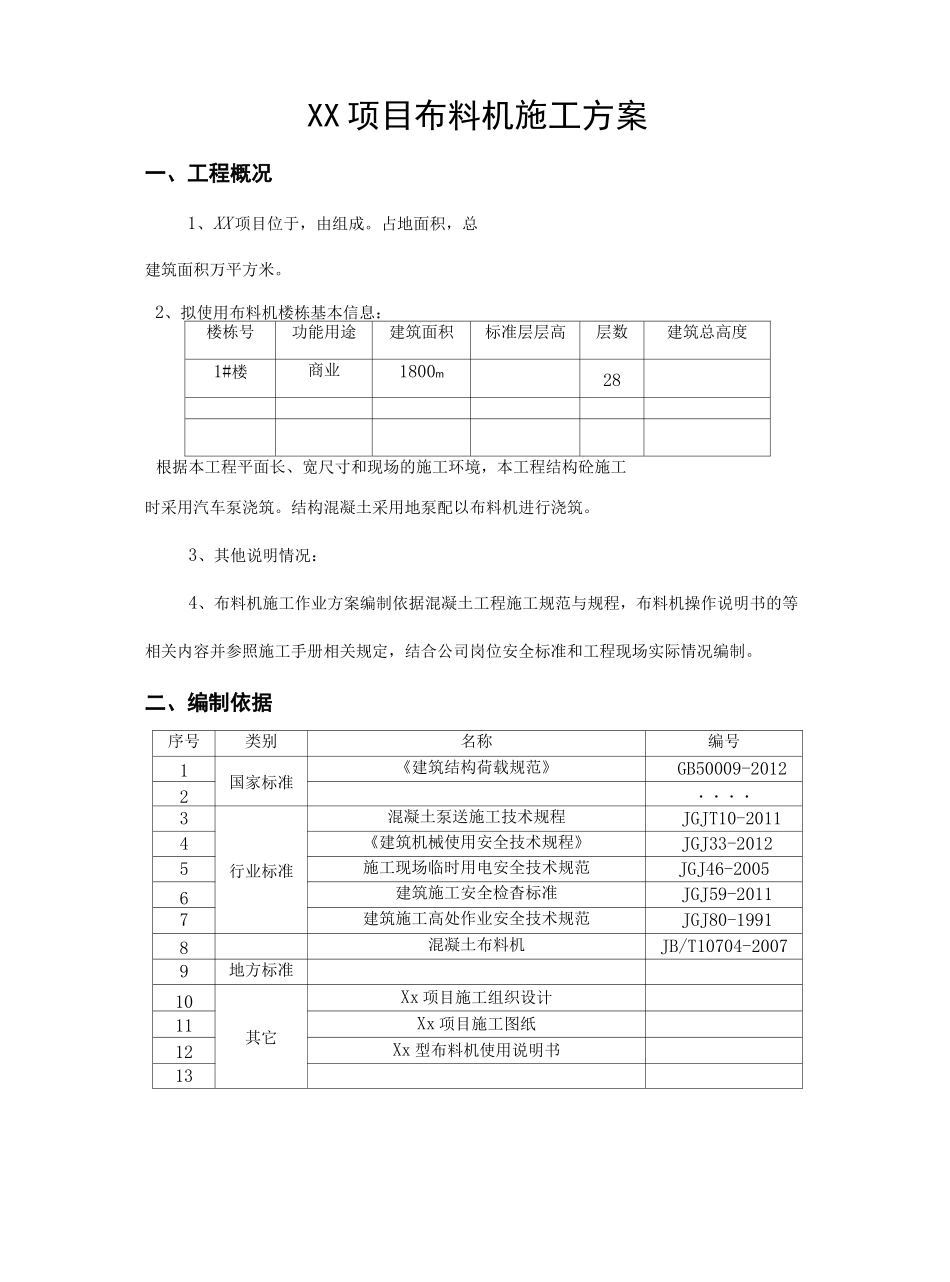

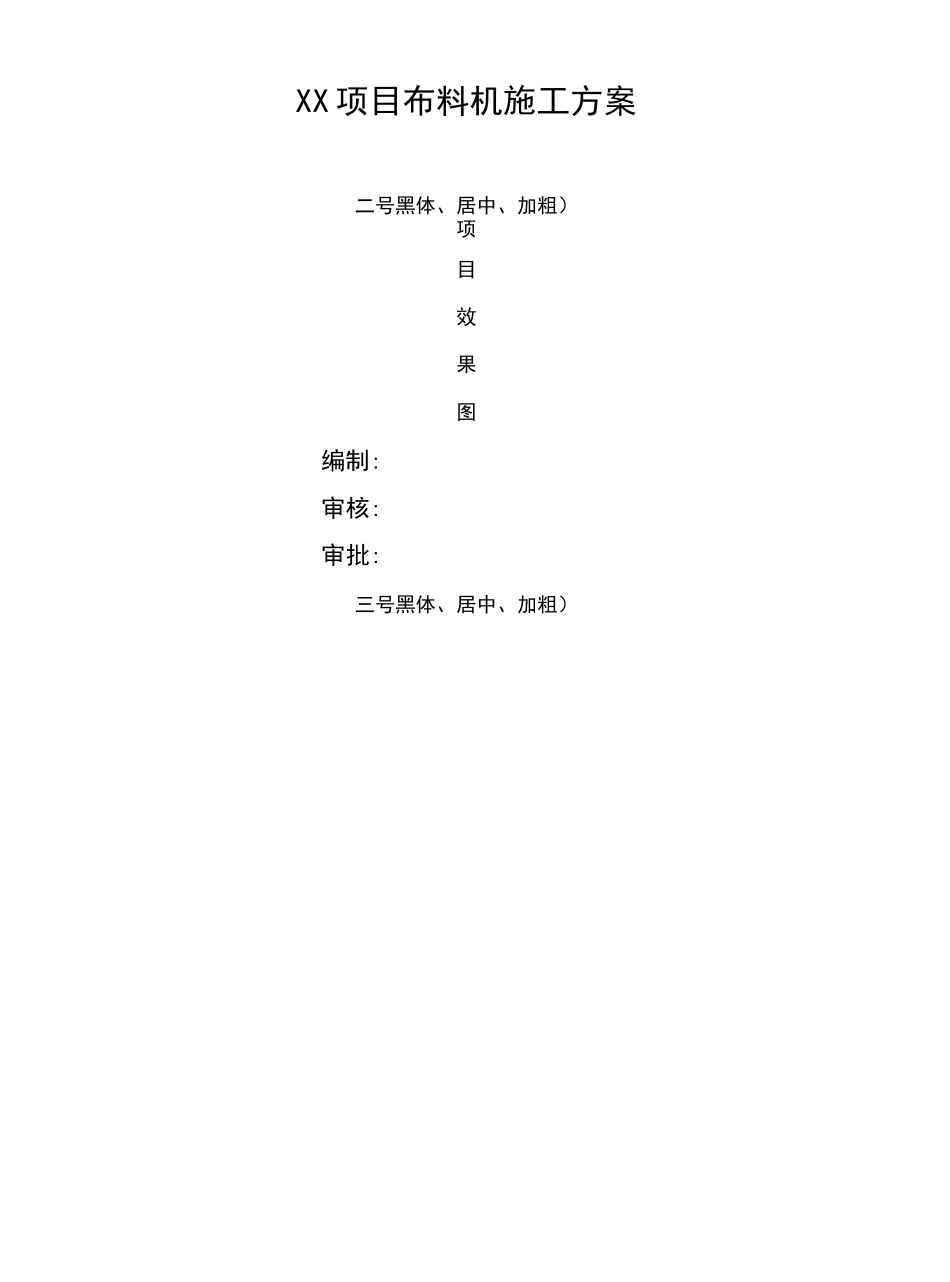

CompanyDocumentnumber:WUUT-WUUY-WBBGB-BWYTT-1982GTXX项目布料机施工方案二号黑体、居中、加粗)项目效果图编制:审核:审批:三号黑体、居中、加粗)XX项目布料机施工方案一、工程概况1、XX项目位于,由组成。占地面积,总建筑面积万平方米。2、拟使用布料机楼栋基本信息:楼栋号功能用途建筑面积标准层层高层数建筑总高度1#楼商业1800m28根据本工程平面长、宽尺寸和现场的施工环境,本工程结构砼施工时采用汽车泵浇筑。结构混凝土采用地泵配以布料机进行浇筑。3、其他说明情况:4、布料机施工作业方案编制依据混凝土工程施工规范与规程,布料机操作说明书的等相关内容并参照施工手册相关规定,结合公司岗位安全标准和工程现场实际情况编制。二、编制依据序号类别名称编号1国家标准《建筑结构荷载规范》GB50009-20122・・・・3行业标准混凝土泵送施工技术规程JGJT10-20114《建筑机械使用安全技术规程》JGJ33-20125施工现场临时用电安全技术规范JGJ46-20056建筑施工安全检杳标准JGJ59-20117建筑施工高处作业安全技术规范JGJ80-19918混凝土布料机JB/T10704-20079地方标准10其它Xx项目施工组织设计11Xx项目施工图纸12Xx型布料机使用说明书13三、设计概况1、所选用布料机的简介、工作原理:电动布料机进料弯管前端与混凝土泵配管末端相连,构成完整泵送施工的输送管路,料斗中的混凝土,在混凝土泵送机构的泵送工作压力下,通过混凝土输送管路和主梁架及二节管的回转,连续输送到施工现场布料范围内。、xx型电动布料机结构组成主梁架:主梁架由旋转大臂,槽钢支架、旋转平衡架、平衡拉杆、回转支承座组成。主梁架装在回转支承座上,回转支承配有减速电机,通过电机控制回转支承可做360°全方位回转,旋转大臂上装有槽钢支架以固定和支撑布料机输送管路,后端装有旋转平衡架,用于平衡配重。旋转平衡架:旋转平衡架由平衡架和配重组成。旋转平衡架上装有配重箱,安装在主梁架后部槽钢内保证工作中的稳定性。支承架:支承架主要由轴承支承架和主梁支承架两部分组成,结构为角钢和槽钢焊接而成。回转支承装在主梁架下部用来支撑整机重量,主梁架通过电动减速机与回转支承的配合实现360°全方位旋转,以达到不同范围布料,伸缩腿可做水平距离调整来实现其工作稳定性,在工作时每个支腿必须垫平。输送管路:输送管路由固定立管、直管、90°弯管、活动弯管、手动管、管卡组成。BL15混凝土布料机主要技术参数产品型号BL15形式二节卷折臂节产品名称混凝土布料机布料臂长(m)15m(不含前端软管)生产日期2013年6月回转角度360°左右回转出厂编号13189俯仰角度-3~90°驱动方案手动臂端软管长度(m)3m出厂检验合格生产厂家成都市郫县靖龙机械设备厂2、各楼号布料机布布置本工程布料机型号采用BL15,共台,布料机布置位置满足使用要求,进行该楼栋全覆盖,避免盲区。1#楼布料机布置图••••#楼布料机布置图••••#楼布料机布置图3、加固措施模板加固:为保证模板支撑架体安全,支设布料机的部位,对底部模板支撑架进行加固处理。加固范围比布料机支腿覆盖范围向四周延伸。(减小梁、板模板满堂支撑架立杆间距,立杆底部增加垫板,并确保板底纵横向水平杆及剪刀撑满搭,确保梁底均已增加扣件防滑)模板加固支撑示意图为保证布料机稳定性,同时保证混凝土结构质量,避免损坏钢筋,布料机四个支座,应尽量置于结构主梁及柱上;并在布料机支座部位,设置木垫板(一般采用250*50*4000mm木跳板)以分散及传递力量,待混凝土浇筑完成后,取出木垫板,并对垫板造成的钢筋保护层不足的部位,进行修补抹平。布料机支腿部位示意图若因条件限制,布料机单个支座置于板面上,布料机吊至板面前,须对相应板面楼板保护层垫块及马凳进行加强加密,同时,支座部位加垫高一标号混凝土垫块——与混凝土浇筑成整体,垫块上铺木垫板(垫块规格为4块120*120*楼板厚度mm;垫板规格为500*500*50mm),木垫板置于垫块之上,从而保证支腿与钢筋网片间距不小于200mm。板上支腿垫块平面示意图板上支腿剖面示意图四:施工准备及计划1、技术准备布料机施工方案已经编制,并公司审批、监理审核合格,并完成方案交底。完成布料...
