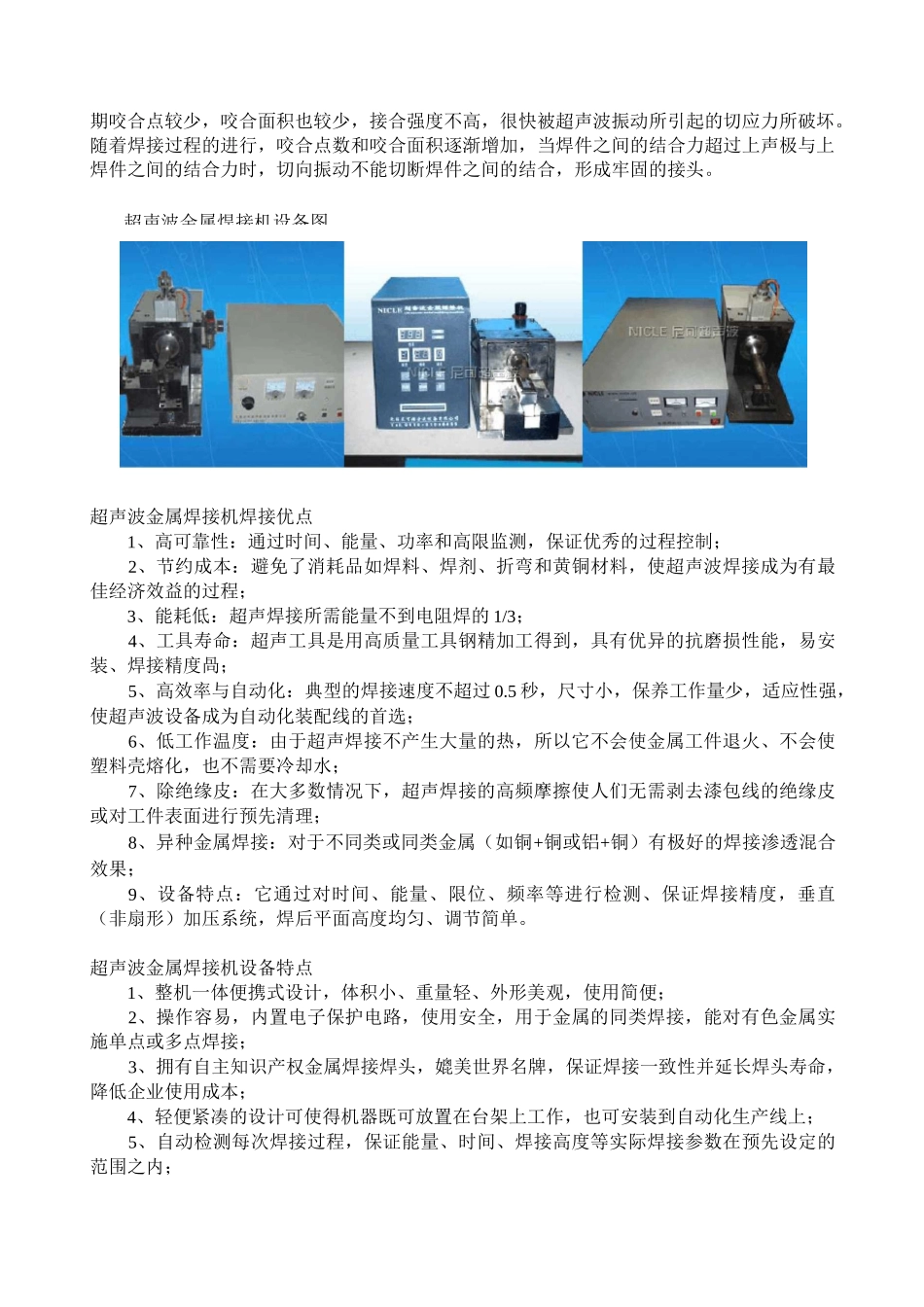

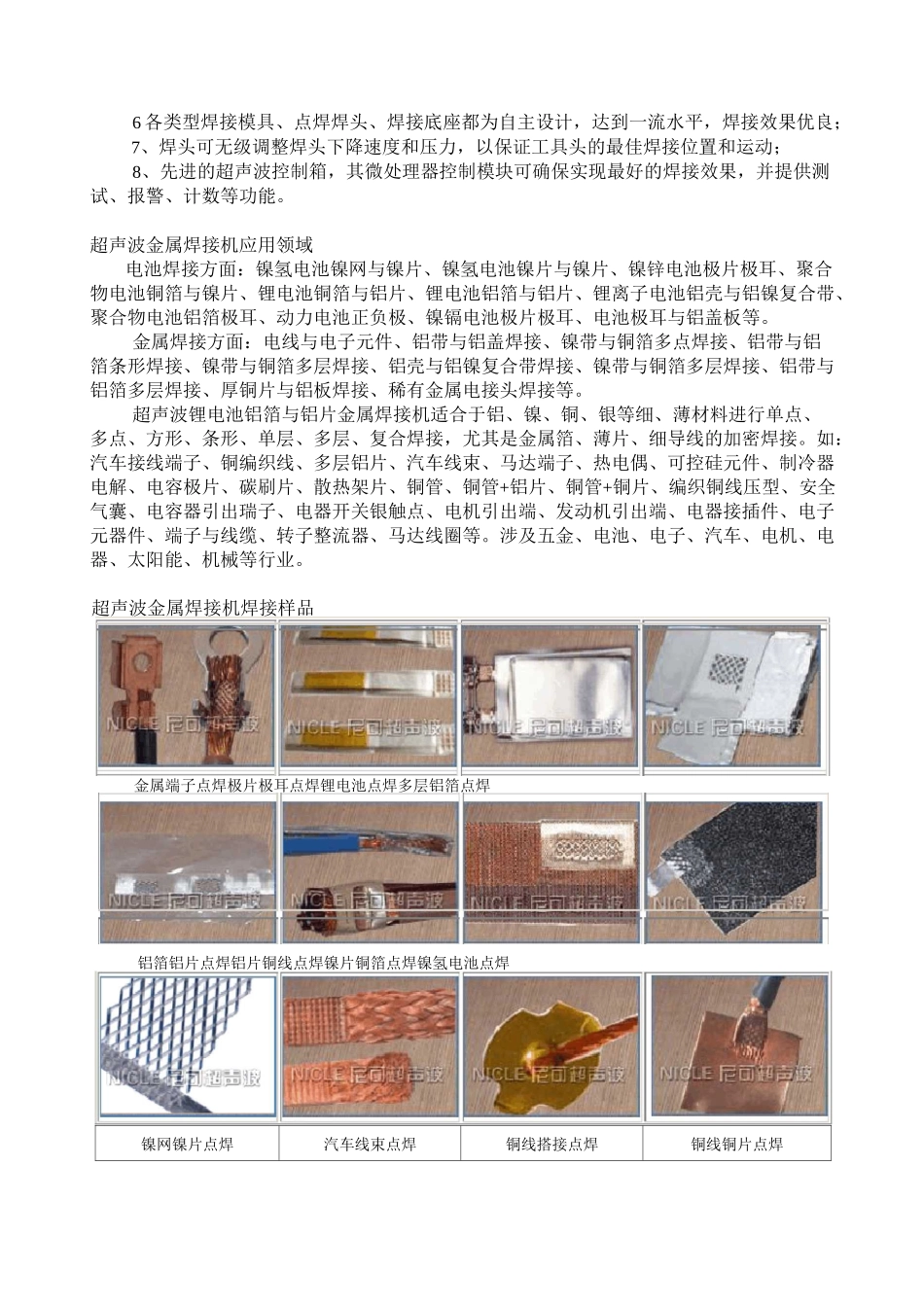

超声波金属焊接机超声波金属焊接机就是应用超声波金属点焊技术,分超声波金属点焊机、超声波金属线束焊接机、超声波金属管封尾机、超声波金属滚焊机,把超声波金属焊技术改为四种不同的超声波金属焊工艺。[在此主要介绍超声波金属点焊机]超声波金属焊接是19世纪30年代偶然发现的。它类似于摩擦焊,但有区别,超声焊接时间很短,温度低于再结晶;它与压力焊也不相同,因为所加的静压力比压力焊小的多。一般认为在超声波焊接过程中的初始阶段,切向振动出去金属表面的氧化物,并是粗糙表面的突出部分产生反复的微焊和破坏的过程而使接触面积增大,同时使焊区温度升高,在焊件交界面产生塑性变形。这样在接触压力的作用下,相互接近到原子引力能够发生作用的距离时,即形成焊点。焊接时间过长,或超声波振幅过大会使焊接强度下降,甚至破坏。超声波金属焊接机工作原理把高频电能通过超声波换能器转换成机械振动能,直接传导到超声波金属焊接机焊头上,作用于两个需要焊接的金属表面并产生高频摩擦,在加压的情况下,使两个金属表面相互主频摩擦造成生热凝聚而熔接。能对铜裸露线进行并线焊接,超声波焊接过程是一个机械过程,无电流通过工件,无熔化出现。其电性能和热性能是其他工艺所达不到的。因此对有色金属材料来说,无疑是一种理想的金属焊接系统。特别是铝、镍、铜、银等细、薄材料进行单点、多点、方形、条形、单层、多层、复合焊接起到理想效果。其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工,也在于超声焊接消耗低、寿命长、劳动强度低。超声波金属焊接机焊接阶段(1)振动摩擦阶段:超声波金属焊接的第一个过程主要是摩擦过程,其相对摩擦速度与摩擦焊相近,只是振幅仅仅为几十微米。这一过程的主要作用是排除焊件表面的油污、氧化物等杂质,使纯将的金属表面暴露出来。焊接时,由于上声极的超声波振动,使其与上焊件之间产生摩擦而造成暂时的连接,然后通过它们直接将超声波振动能传递到焊件间的接触表面上,在此产生剧烈的相对摩擦,由初期个别凸点之间的摩擦逐渐扩大到面摩擦,同时破坏、排挤和分散表面的氧化膜及其他附着物。(2)温度升高阶段:在继续的超声波往复摩擦过程中,接触表面温度升高(焊区的温度约为金属熔点的35%〜50%),变形抗力下降,在静压力和弹性机械振动引起的交变节应力的共同作用下,焊件间接触表面的塑性流动不断进行,使已被破碎的氧化膜继续分散甚至深入到被焊材料内部,促使纯金属表面的原子无限接近到原子能发生引力作用的范围内,出现原子扩散及相互结合,形成共同的晶粒或出现再结晶现象。(3)固相接合阶段:随着摩擦过程的进行,微观接触面积越来越大,接触部分的塑性变形也不断增加,焊接区内甚至形成涡流状的塑性流动层,出现焊件间的机械咬合。焊接初超声波金属焊接机设备图a期咬合点较少,咬合面积也较少,接合强度不高,很快被超声波振动所引起的切应力所破坏。随着焊接过程的进行,咬合点数和咬合面积逐渐增加,当焊件之间的结合力超过上声极与上焊件之间的结合力时,切向振动不能切断焊件之间的结合,形成牢固的接头。超声波金属焊接机焊接优点1、高可靠性:通过时间、能量、功率和高限监测,保证优秀的过程控制;2、节约成本:避免了消耗品如焊料、焊剂、折弯和黄铜材料,使超声波焊接成为有最佳经济效益的过程;3、能耗低:超声焊接所需能量不到电阻焊的1/3;4、工具寿命:超声工具是用高质量工具钢精加工得到,具有优异的抗磨损性能,易安装、焊接精度咼;5、高效率与自动化:典型的焊接速度不超过0.5秒,尺寸小,保养工作量少,适应性强,使超声波设备成为自动化装配线的首选;6、低工作温度:由于超声焊接不产生大量的热,所以它不会使金属工件退火、不会使塑料壳熔化,也不需要冷却水;7、除绝缘皮:在大多数情况下,超声焊接的高频摩擦使人们无需剥去漆包线的绝缘皮或对工件表面进行预先清理;8、异种金属焊接:对于不同类或同类金属(如铜+铜或铝+铜)有极好的焊接渗透混合效果;9、设备特点:它通过对时间、能量、限位、频率等进行检测、保证焊接精度,垂直(非扇形)加压系统,焊后平面高度均...
