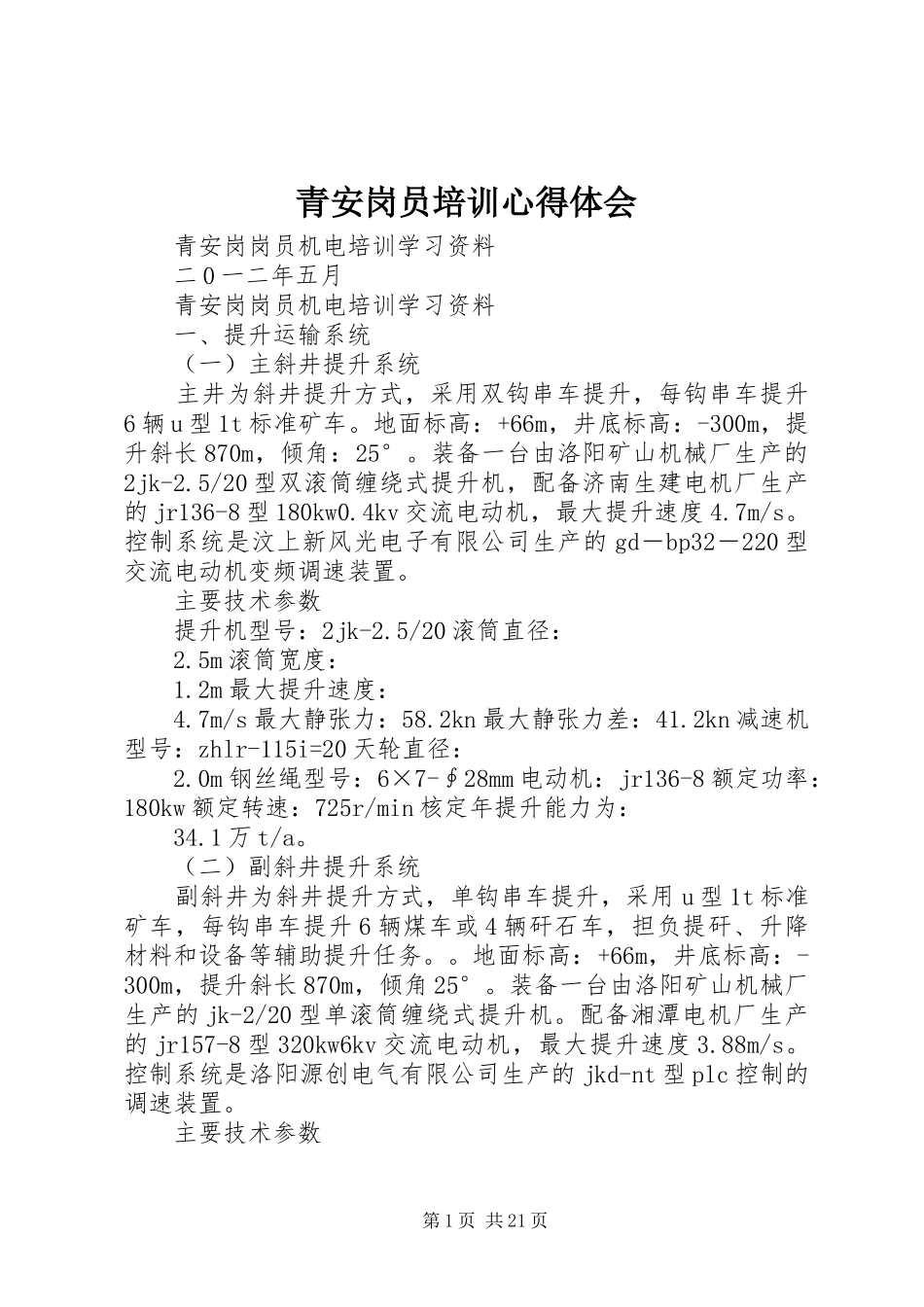

青安岗员培训心得体会青安岗岗员机电培训学习资料二0一二年五月青安岗岗员机电培训学习资料一、提升运输系统（一）主斜井提升系统主井为斜井提升方式，采用双钩串车提升，每钩串车提升6辆u型1t标准矿车。地面标高：+66m，井底标高：-300m，提升斜长870m，倾角：25°。装备一台由洛阳矿山机械厂生产的2jk-2.5/20型双滚筒缠绕式提升机，配备济南生建电机厂生产的jr136-8型180kw0.4kv交流电动机，最大提升速度4.7m/s。控制系统是汶上新风光电子有限公司生产的gd－bp32－220型交流电动机变频调速装置。主要技术参数提升机型号：2jk-2.5/20滚筒直径：2.5m滚筒宽度：1.2m最大提升速度：4.7m/s最大静张力：58.2kn最大静张力差：41.2kn减速机型号：zhlr-115i=20天轮直径：2.0m钢丝绳型号：6×7-∮28mm电动机：jr136-8额定功率：180kw额定转速：725r/min核定年提升能力为：34.1万t/a。（二）副斜井提升系统副斜井为斜井提升方式，单钩串车提升，采用u型1t标准矿车，每钩串车提升6辆煤车或4辆矸石车，担负提矸、升降材料和设备等辅助提升任务。。地面标高：+66m，井底标高：-300m，提升斜长870m，倾角25°。装备一台由洛阳矿山机械厂生产的jk-2/20型单滚筒缠绕式提升机。配备湘潭电机厂生产的jr157-8型320kw6kv交流电动机，最大提升速度3.88m/s。控制系统是洛阳源创电气有限公司生产的jkd-nt型plc控制的调速装置。主要技术参数第1页共21页提升机型号：jk-2/20滚筒直径：1.5m滚筒宽度：1.2m最大提升速度：3.88m/s最大静张力：50.4kn减速机型号：zhlr-115i=20天轮直径：2.0m钢丝绳型号：6×7-∮28电动机：jr157-8额定功率：320kw额定转速：740r/min核定年提升能力为：52.3万t/a。《煤矿安全规程》规定：第四百二十七条提升装置必须装设下列保险装置，并符合下列要求：（一）防止过卷装置。当提升容器超过正常终端停止位置（或出车平台）0.5m时，必须能自动断电，并能使保险闸发生制动作用。（二）防止过速装置。当提升速度超过最大速度15％时，必须能自动断电，并能使保险闸发生作用。（三）过负荷和欠电压保护装置。（四）限速装置。提升速度超过3m/s的提升绞车必须装设限速装置，以保证提升容器（或平衡锤）到达终端位置时的速度不超过2m/s。如果限速装置为凸轮板，其在1个提升行程内的旋转角度应不小于270°。（五）深度指示器失效保护装置。当指示器失效时，能自动断电并使保险闸发生作用。（六）闸间隙保护装置。当闸间隙超过规定值时，能自动报警或自动断电。（七）松绳保护装置。缠绕式提升绞车必须设置松绳保护装置并接入安全回路和报警回路，在钢丝绳松弛时能自动断电并报警。箕斗提升时，松绳保护装置动作后，严禁受煤仓放煤。（八）满仓保护装置。箕斗提升的井口煤仓仓满时能报警和自动断电。（九）减速功能保护装置。当提升容器（或平衡锤）到达设计减速位置时，能示警并开始减速。防止过卷装置、防止过速装置、限速装置和减速功能保护第2页共21页装置应设置为相互独立的双线型式。（三）井下作业人员上、下井，采用XX市恒欣实业有限公司生产的rjky55型架空乘人装置运送人员，电动机功率为55kw，运行速度1.0m/s。具备以下保护，且动作灵敏可靠。1、过速保护。2、防滑保护。3、重锤限位保护。4、上下变坡点掉绳保护。5、全程急停保护。6、机头、机尾乘人越位保护。7、减速器设油位、油温自动检测报警保护。8、在离机头、机尾下车点前15m处应安装语音提示器。9、机头、机尾及转弯处设防偏摆保护。10、防逆行保护。架空乘人装置乘坐制度为确保架空乘人装置安全运转，保证设备及人身安全，特制定如下乘坐制度，并严格执行。1、所有乘坐人员必须服从安全管理人员和车场信号把钩工的指挥，不得擅自启动架空乘人装置。2、乘坐人员在乘车前，应戴好安全帽，系好帽带，矿灯戴在头上，严禁用手拿矿灯，然后按顺序依次从吊椅架上取下吊椅，并排队乘坐，严禁拥挤。3、乘人按提示信号乘坐，间距不得小于15米（-160上车人员也应在人员距离符合要求时乘坐，否则按违章处理）。4、架空乘人装置运行前，严禁挂上座椅，应待整套设备启动并运转平稳后，方能挂上座椅乘坐。5、架空乘人装置必须在规定的...
