课程设计-二级直齿圆柱齿轮减速器VIP免费

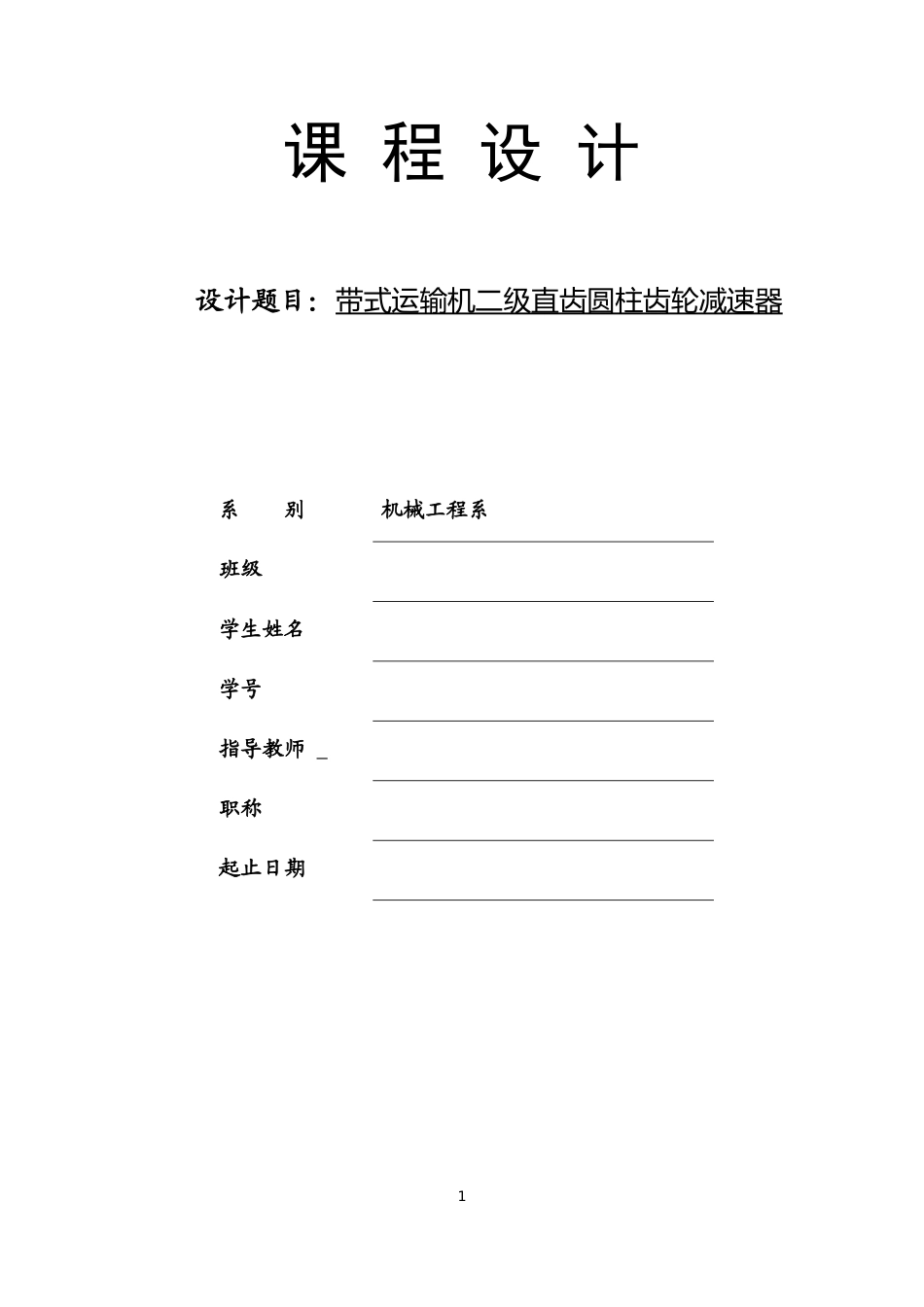

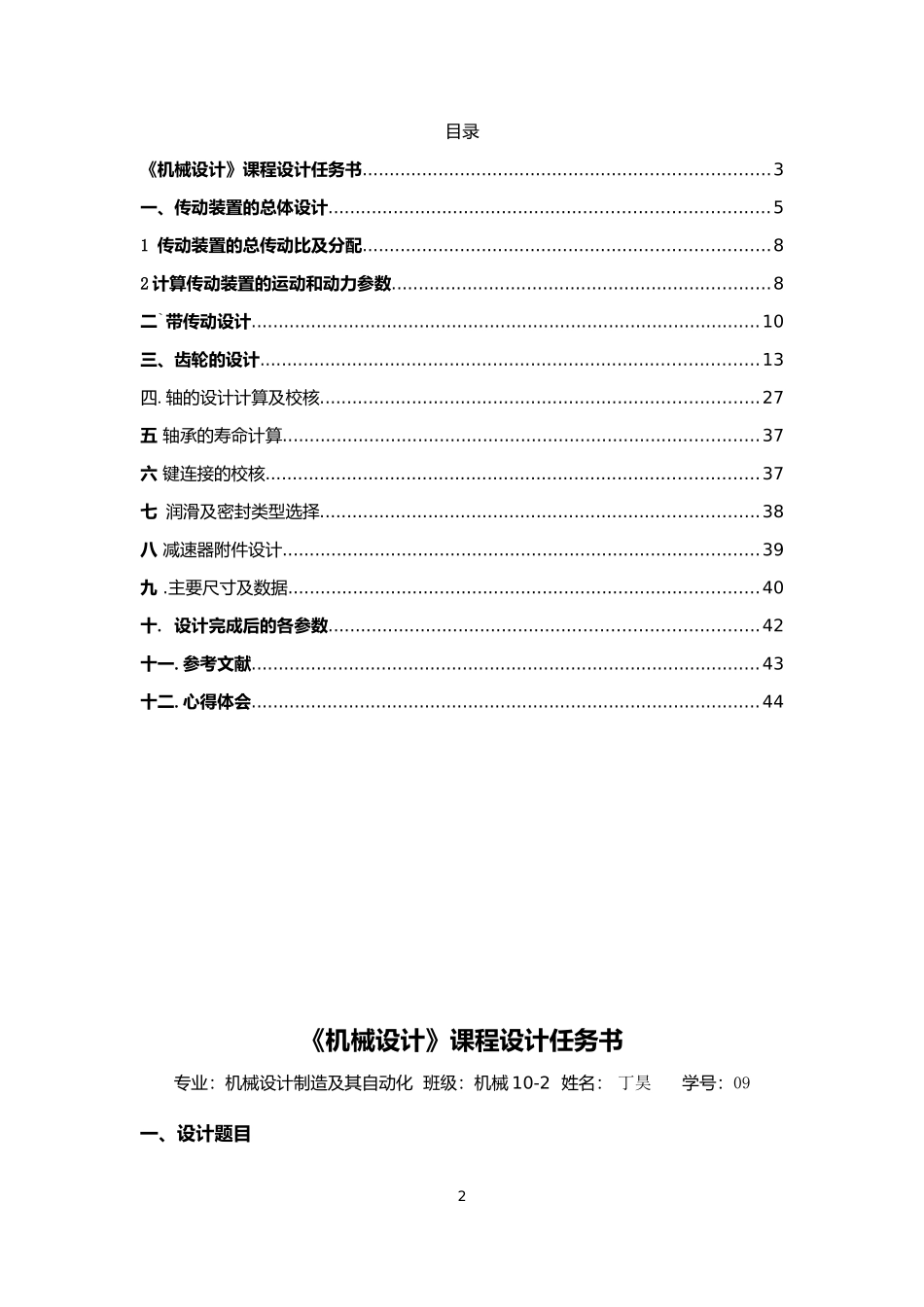

课程设计设计题目：带式运输机二级直齿圆柱齿轮减速器1系别机械工程系班级学生姓名学号指导教师职称起止日期目录《机械设计》课程设计任务书...........................................................................3一、传动装置的总体设计.................................................................................51传动装置的总传动比及分配...........................................................................82计算传动装置的运动和动力参数......................................................................8二`带传动设计..............................................................................................10三、齿轮的设计............................................................................................13四.轴的设计计算及校核.................................................................................27五轴承的寿命计算........................................................................................37六键连接的校核...........................................................................................37七润滑及密封类型选择.................................................................................38八减速器附件设计........................................................................................39九.主要尺寸及数据.......................................................................................40十.设计完成后的各参数...............................................................................42十一.参考文献..............................................................................................43十二.心得体会..............................................................................................44《机械设计》课程设计任务书专业：机械设计制造及其自动化班级：机械10-2姓名：丁昊学号：09一、设计题目2设计用于带式运输机的展开式二级直齿圆柱齿轮减速器二、原始数据(E6)运输机工作轴转矩T=850Nm运输带工作速度v=1.45m/s卷筒直径D=410mm三、工作条件连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作，运输带速度允许误差为5%。四、应完成的任务1、减速器装配图一张（A0图或CAD图）2、零件图两张（A2图或CAD图）五、设计时间2012年12月29日至2013年1月18日六、要求1、图纸图面清洁，标注准确，符合国家标准；2、设计计算说明书字体端正，计算层次分明。七、设计说明书主要内容31、内容（1）目录（标题及页次）；（2）设计任务书；（3）前言（题目分析，传动方案的拟定等）；（4）电动机的选择及传动装置的运动和动力参数计算；（5）传动零件的设计计算（确定带传动及齿轮传动的主要参数）；（6）轴的设计计算及校核；（7）箱体设计及说明（8）键联接的选择和计算；（9）滚动轴承的选择和计算；（10）联轴器的选择；（11）润滑和密封的选择；（12）减速器附件的选择及说明；（13）设计小结；（14）参考资料（资料的编号[]及书名、作者、出版单位、出版年月）；2、要求和注意事项必须用钢笔工整的书写在规定格式的设计计算说明书上，要求计算正确，论述清楚、文字精炼、插图简明、书写整洁。本次课程设计说明书要求字数不少于6-8千字（或30页），要装订成册。沈阳工程学院机制教研室一、传动装置的总体设计41电机选择设计内容计算及说明结果1、选择电动机的类型按工作要求和工作条件选用Y系列鼠笼三相异步电动机。其结构为全封闭自扇冷式结构，电压为380VY系列防护式笼型三相异步电动机2、选择电动机的容量工作机有效功率P=,根据任务书所给数据T=850Nm，V=1.45,工作机卷筒的n=(60*1000*v)/3.14*D=67.58r/min。则有：P=（T*n）/9550=850*67.58/9550=6.01kw.从电动机到工作机输送带之间的总效率为=式中，，，，分别为V带传动效率,滚动轴承效率，...
