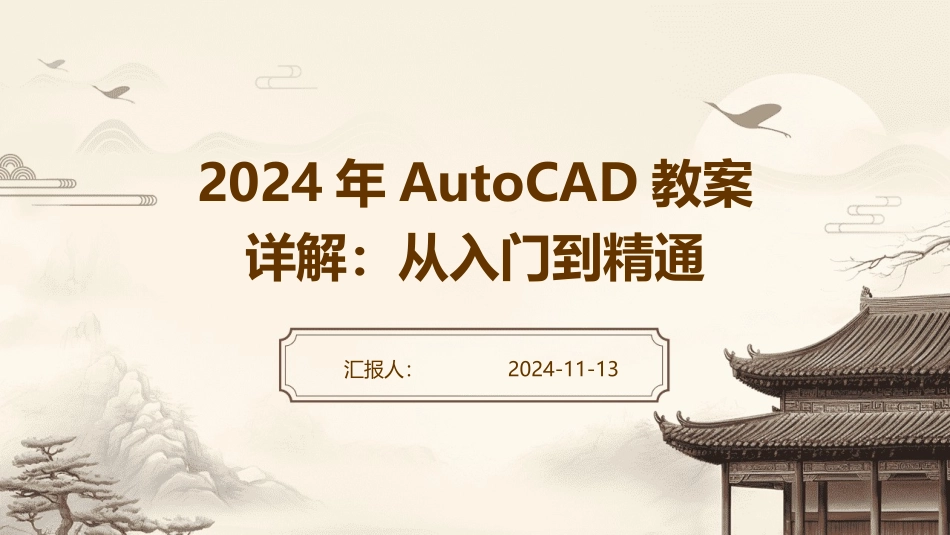

2024年AutoCAD教案详解:从入门到精通_第1页
1/33

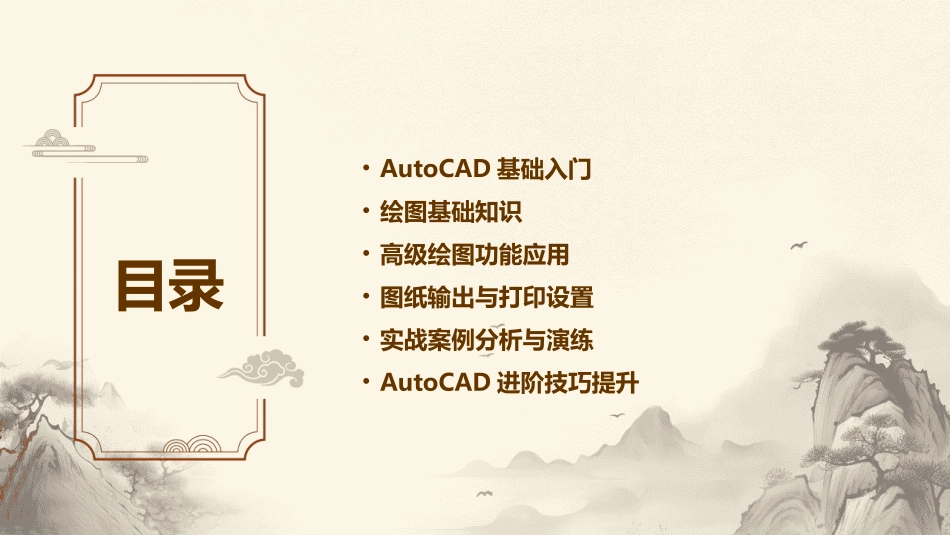

2024年AutoCAD教案详解:从入门到精通_第2页
2/33

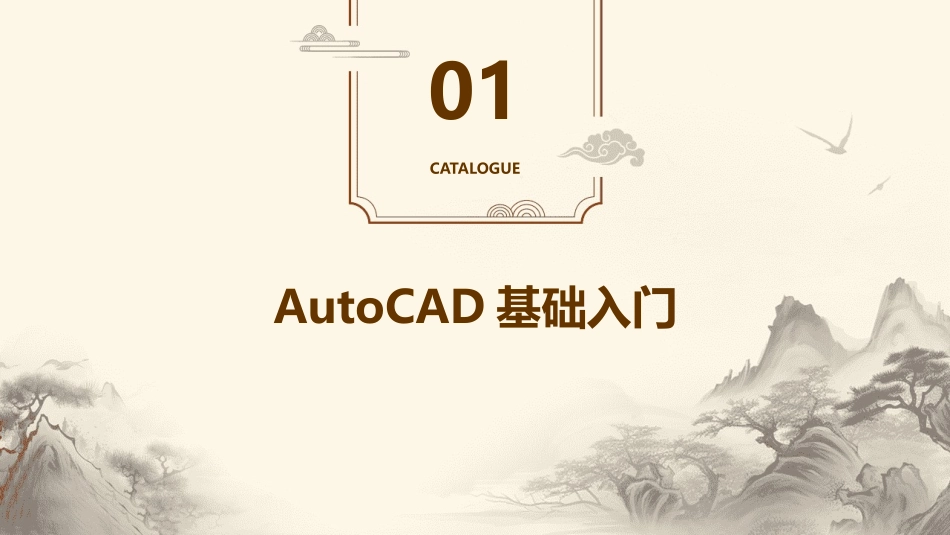

2024年AutoCAD教案详解:从入门到精通_第3页
3/33
2024年AutoCAD教案详解:从入门到精通汇报人:2024-11-13目录•AutoCAD基础入门•绘图基础知识•高级绘图功能应用•图纸输出与打印设置•实战案例分析与演练•AutoCAD进阶技巧提升AutoCAD基础入门CATALOGUE01版本选择针对不同用户需求,推荐适合的AutoCAD版本,如AutoCADLT、AutoCAD标准版或AutoCAD专业版等。安装步骤详细阐述AutoCAD软件的安装过程,包括下载安装包、运行安装程序、同意许可协议、选择安装路径等。启动方式介绍软件的启动方法,包括通过桌面快捷方式、开始菜单或命令行启动等。软件安装与启动界面组成对AutoCAD的常用功能进行分区介绍,如绘图工具、编辑工具、标注工具、图层管理工具等,帮助用户快速了解并掌握各项功能。功能分区定制界面介绍如何根据个人习惯定制AutoCAD界面,包括调整工具栏位置、自定义快捷键等,提高用户的工作效率。详细讲解AutoCAD的界面布局,包括菜单栏、工具栏、绘图区、命令行窗口等各个部分的功能和作用。界面布局与功能介绍基本操作与设置鼠标操作详细讲解鼠标在AutoCAD中的使用方法,包括选择对象、移动视图、缩放视图等基本操作。键盘快捷键介绍常用的键盘快捷键,如复制、粘贴、撤销等,帮助用户提高操作速度。坐标系与单位阐述AutoCAD中的坐标系概念和单位设置方法,确保用户能够准确绘制图形并符合实际需求。绘图辅助工具介绍如何使用绘图辅助工具,如栅格、正交模式、极轴追踪等,提高绘图的精确度和效率。新建与保存文件详细讲解如何新建和保存AutoCAD文件,包括设置文件路径、命名规则和文件类型等。文件管理与输出01打开与关闭文件介绍如何打开和关闭已存在的AutoCAD文件,以及如何处理文件打开过程中的常见问题。02文件格式转换阐述如何将AutoCAD文件转换为其他常见格式,如DWG转PDF、DWG转JPG等,方便用户在不同场景下使用图纸。03打印与输出设置详细介绍如何打印AutoCAD图纸,包括选择打印机、设置打印范围、调整打印比例和输出质量等参数。04绘图基础知识CATALOGUE02了解并熟悉AutoCAD的绝对坐标和相对坐标系统,掌握坐标输入方法。AutoCAD坐标系学习如何设置图形单位,包括长度、角度等,确保绘图精度。单位设置掌握设置绘图界限的方法,合理规划图形空间。绘图界限坐标系与单位设置010203掌握直线命令的使用方法,能够准确绘制水平和垂直线段。直线绘制熟悉圆的多种绘制方法,包括指定圆心和半径、三点画圆等。圆绘制01020304学习使用点命令绘制单点、多点以及定数等分和定距等分点。点绘制了解并学会绘制矩形、多边形等基本图形。其他基本图形点、线、圆等基本图形绘制学习并掌握各种选择对象的方法,提高编辑效率。选择对象图形编辑与修改技巧熟悉删除命令及恢复误删对象的方法。删除与恢复学会使用移动和旋转命令调整图形位置和方向。移动与旋转掌握缩放和拉伸命令,能够对图形进行尺寸调整。缩放与拉伸尺寸标注与文字输入尺寸标注学习尺寸标注的基本概念和方法,包括线性标注、角度标注等。02040301编辑标注和文字学会编辑和修改已创建的标注和文字对象。文字输入了解文字输入的方式和技巧,掌握单行文字和多行文字的输入方法。标注样式和文字样式熟悉标注样式和文字样式的设置方法,提高标注和文字的美观度和易读性。高级绘图功能应用CATALOGUE03图层概念及作用图层是AutoCAD中组织图形的重要工具,可以将不同类型的图形元素分组管理,便于编辑和查看。图层状态管理介绍如何保存和恢复图层状态,以便在不同图纸或项目中快速应用相同的图层设置。属性定义与编辑讲解如何为图形元素添加属性(如文字说明、尺寸标注等),并编辑属性值,提高图纸的可读性和信息量。创建与编辑图层详细讲解如何创建新图层、设置图层属性(如颜色、线型、线宽等),以及修改图层名称、删除多余图层等操作。图层管理与属性设置01020304块的概念及作用块是由多个图形元素组成的整体,可以作为一个独立的对象进行编辑、移动、复制等操作,提高绘图效率。块定义与插入操作01创建与编辑块详细讲解如何定义块、设置块属性(如名称、基点、插入比例等),以及将块保存为外部文件供以后调用。02插入块与调整介绍如何在图纸中插入已定义的块,...
