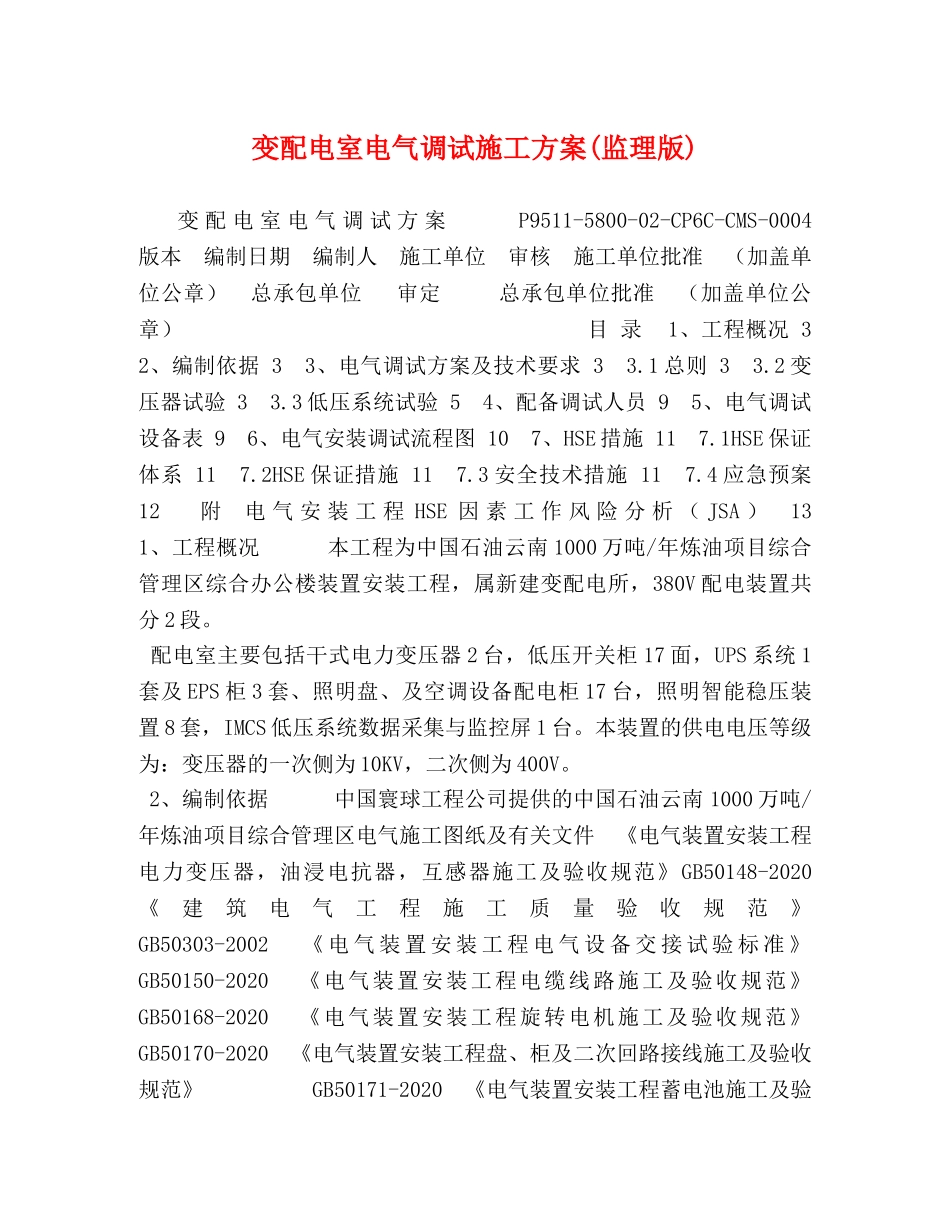

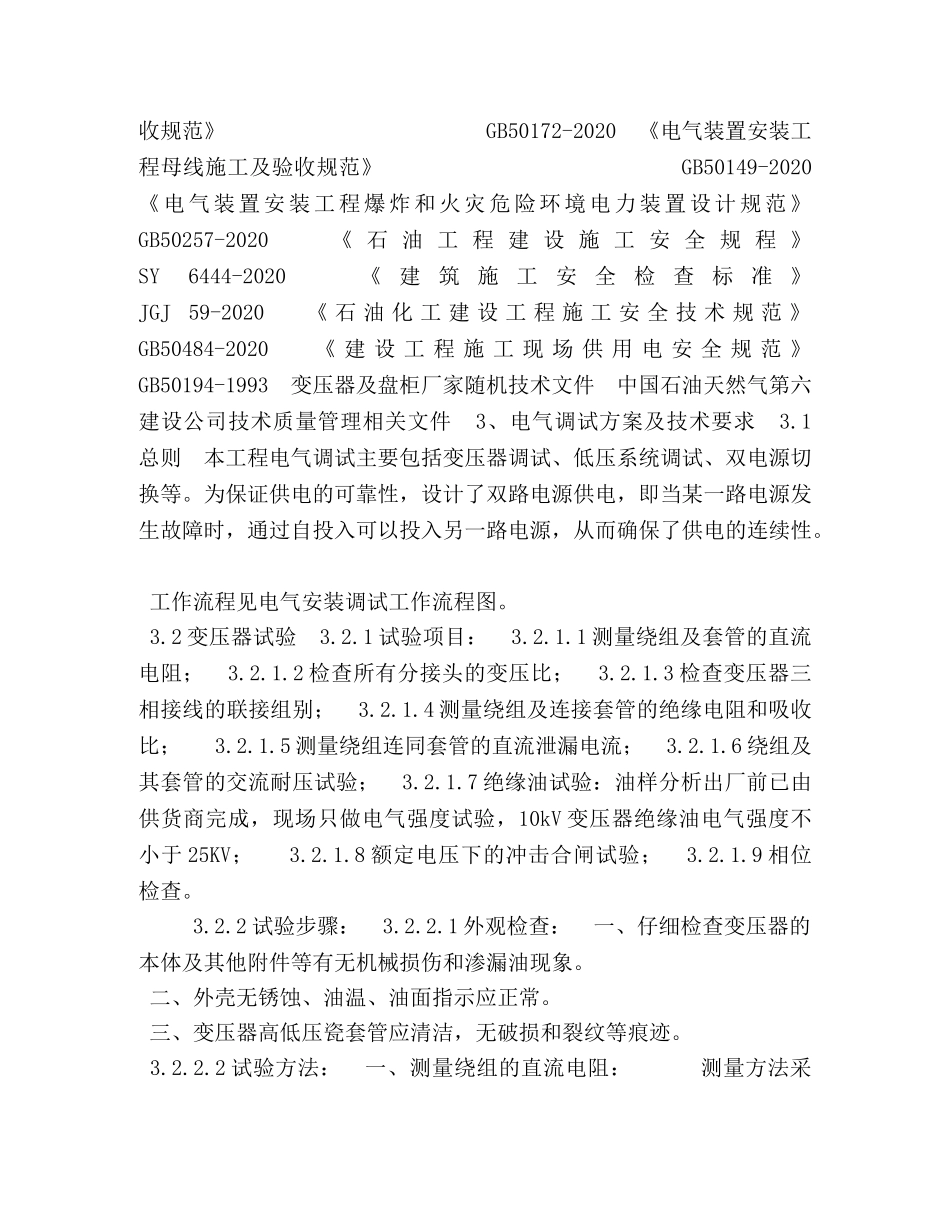

变配电室电气调试施工方案(监理版)变配电室电气调试方案P9511-5800-02-CP6C-CMS-0004版本编制日期编制人施工单位审核施工单位批准（加盖单位公章）总承包单位审定总承包单位批准（加盖单位公章）目录1、工程概况32、编制依据33、电气调试方案及技术要求33.1总则33.2变压器试验33.3低压系统试验54、配备调试人员95、电气调试设备表96、电气安装调试流程图107、HSE措施117.1HSE保证体系117.2HSE保证措施117.3安全技术措施117.4应急预案12附电气安装工程HSE因素工作风险分析（JSA）131、工程概况本工程为中国石油云南1000万吨/年炼油项目综合管理区综合办公楼装置安装工程，属新建变配电所，380V配电装置共分2段。配电室主要包括干式电力变压器2台，低压开关柜17面，UPS系统1套及EPS柜3套、照明盘、及空调设备配电柜17台，照明智能稳压装置8套，IMCS低压系统数据采集与监控屏1台。本装置的供电电压等级为：变压器的一次侧为10KV，二次侧为400V。2、编制依据中国寰球工程公司提供的中国石油云南1000万吨/年炼油项目综合管理区电气施工图纸及有关文件《电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范》GB50148-2020《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》GB50150-2020《电气装置安装工程电缆线路施工及验收规范》GB50168-2020《电气装置安装工程旋转电机施工及验收规范》GB50170-2020《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2020《电气装置安装工程蓄电池施工及验此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。收规范》GB50172-2020《电气装置安装工程母线施工及验收规范》GB50149-2020《电气装置安装工程爆炸和火灾危险环境电力装置设计规范》GB50257-2020《石油工程建设施工安全规程》SY6444-2020《建筑施工安全检查标准》JGJ59-2020《石油化工建设工程施工安全技术规范》GB50484-2020《建设工程施工现场供用电安全规范》GB50194-1993变压器及盘柜厂家随机技术文件中国石油天然气第六建设公司技术质量管理相关文件3、电气调试方案及技术要求3.1总则本工程电气调试主要包括变压器调试、低压系统调试、双电源切换等。为保证供电的可靠性，设计了双路电源供电，即当某一路电源发生故障时，通过自投入可以投入另一路电源，从而确保了供电的连续性。工作流程见电气安装调试工作流程图。3.2变压器试验3.2.1试验项目：3.2.1.1测量绕组及套管的直流电阻；3.2.1.2检查所有分接头的变压比；3.2.1.3检查变压器三相接线的联接组别；3.2.1.4测量绕组及连接套管的绝缘电阻和吸收比；3.2.1.5测量绕组连同套管的直流泄漏电流；3.2.1.6绕组及其套管的交流耐压试验；3.2.1.7绝缘油试验：油样分析出厂前已由供货商完成，现场只做电气强度试验，10kV变压器绝缘油电气强度不小于25KV；3.2.1.8额定电压下的冲击合闸试验；3.2.1.9相位检查。3.2.2试验步骤：3.2.2.1外观检查：一、仔细检查变压器的本体及其他附件等有无机械损伤和渗漏油现象。二、外壳无锈蚀、油温、油面指示应正常。三、变压器高低压瓷套管应清洁，无破损和裂纹等痕迹。3.2.2.2试验方法：一、测量绕组的直流电阻：测量方法采此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。用直流电阻快速测试仪，先在高压侧三相线圈引出端A、B、C上测量线间电阻，三相线圈有多少个分接头，测量多少次，然后在低压侧三相a、b、c和中心线引出点o，分别测量线间电阻共六次。为了方便而有次序地测量，先测高压侧A、B、C线圈，将高压线圈所有分接头测量完后，再测低压侧，依次测ab、bc、ac的线间内阻，1600KVA及以下电压等级三相变压器各相测得值的相互差值应小于平均值的4％,线间测得值的相互差值应小于平均值的2％。二、测量分接头的变压比及连接组别：测量方法采用变比测试仪，各相相应分接头的变压比与铭牌值相比应无明显差别，且应符合变压比的规律。接线组别应与铭牌一致。三、测量线圈绝缘电阻及吸收比：测量采用电动兆欧表，一般情况下（温度20-30℃，湿度≦90%）：高压-低压及地≧...
