串级控制系统资料课件1VIP免费

串级控制系统资料课件1_第1页
1/28

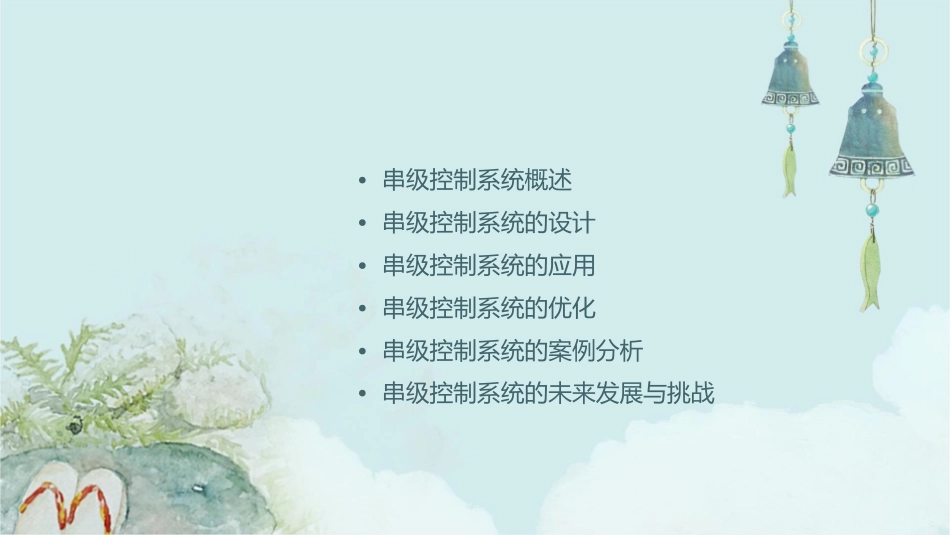

串级控制系统资料课件1_第2页
2/28

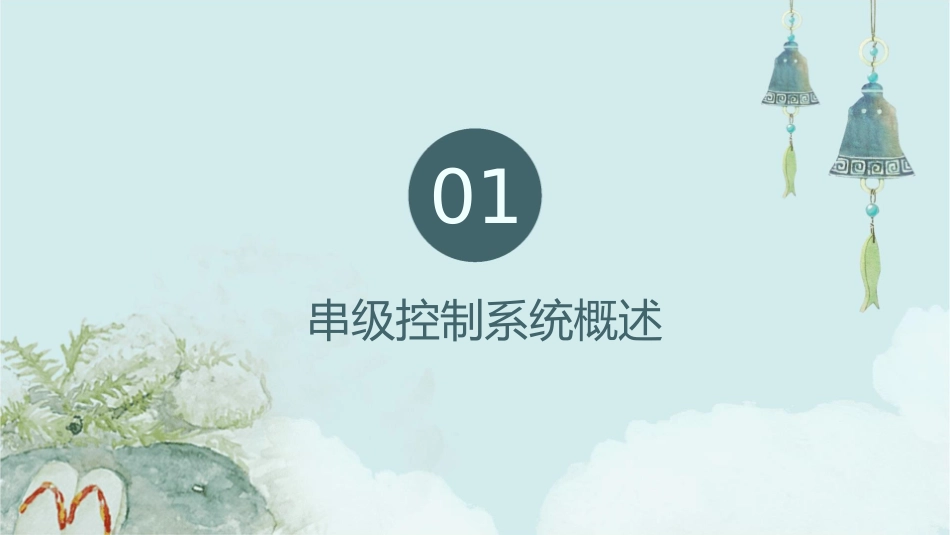

串级控制系统资料课件1_第3页
3/28
串级控制系统资料课件•串级控制系统概述•串级控制系统的设计•串级控制系统的应用•串级控制系统的优化•串级控制系统的案例分析•串级控制系统的未来发展与挑战01串级控制系统概述定义与特点定义串级控制系统是一种常用的工业控制系统,由两个或更多控制器串联组成,每个控制器控制一个内回路,内回路的输出作为下一级控制器的给定值,形成多级控制回路。特点串级控制系统具有较好的抗干扰能力和对负荷变化的适应性,能够提高系统的控制品质和降低对控制参数的敏感性。串级控制系统基本组成010203控制器内回路外回路是系统的核心部分,负责接收输入信号并输出控制信号。由控制器、测量变送器和执行机构组成,负责将控制器的输出信号转换为实际的控制动作。由外测量变送器、外给定装置和外执行机构组成,负责将系统的输出信号转换为系统的输入信号。串级控制系统工作原理系统启动时,首先启内回路根据控制器的输出信号调整执行机构,使系统的输出值接近目标值;当系统输出值与目标值存在偏差时,控制器会根据偏差的大小和方向计算出控制信号,调整内回路的执行机构;内回路的输出值作为下一级控制器的给定值,下一级控制器根据给定值和实际测量值的偏差计算出控制信号,调整内回路的执行机构;通过多级控制回路的协同作用,最终实现系统输出值与目标值的接近。动外回路,通过外给定装置设定系统的目标值;02串级控制系统的设计设计原则与步骤010203确定系统结构选择合适的控制算控制器参数整定法根据工艺要求和控制目标,确定串级控制系统的主控制器和从控制器。根据被控对象的特性,选择适合的控制算法,如PID控制、模糊控制等。根据控制算法和控制目标,整定主控制器和从控制器的参数,以实现最优控制效果。主控制器设计主控制器是串级控制系统中的核心部分,负责实现主控制回路010203的功能。主控制器应具有足够的控制精度和响应速度,能够根据系统状态和设定值进行快速调节。主控制器应具备抗干扰能力和鲁棒性,能够适应各种工况变化。从控制器设计010203从控制器是串级控制系统中的辅助部分,负责实现从控制回路的功能。从控制器应根据被控对象的特性进行设计,以实现最优的控制效果。从控制器应具备自适应能力,能够根据系统状态和主控制器的输出进行调节。控制器参数整定01控制器参数整定是实现最优控制效果的关键步骤。02应根据控制算法和控制目标,选择合适的参数整定方法,如试凑法、临界比例度法等。03参数整定过程中应充分考虑系统的稳定性和动态特性,以获得最佳的控制效果。03串级控制系统的应用在工业生产中的应用化工生产冶金工业制药工业串级控制系统用于控制化学反应过程中的温度、压力、流量等参数,提高产品质量和产量。在冶金生产过程中,串级控制系统用于控制熔炼、连铸和轧制等环节的温度、成分和流量等参数,提高金属材料的性能和产量。在制药生产过程中,串级控制系统用于控制发酵、结晶、干燥等环节的温度、湿度、压力等参数,确保药品质量和产量。在电力系统的应用火电厂串级控制系统用于控制锅炉和汽轮机的运行状态,保证发电效率和稳定性。水电站在水电站中,串级控制系统用于控制水轮机的转速和功率,保证发电效率和稳定性。核电站在核电站中,串级控制系统用于控制反应堆的温度和压力等参数,确保核电站的安全运行。在水处理工程中的应用污水处理串级控制系统用于控制污水处理过程中的曝气量、回流量等参数,提高污水处理效果和效率。给水处理在给水处理中,串级控制系统用于控制加药量、沉淀池的液位等参数,确保供水质量和安全性。04串级控制系统的优化控制策略优化模型预测控制通过建立系统模型,对未来一段时间内的系统状态进行预测,并基于预测结果进行控制策略的制定,以达到更好的控制效果。自适应控制根据系统参数的变化,自动调整控制策略,以适应不同工况下的系统需求。鲁棒控制针对系统的不确定性,设计具有鲁棒性的控制策略,确保系统在各种工况下都能稳定运行。算法优化并行计算利用多核处理器或分布式计算资源,加速控制算法的计算过程,提高系统的实时性。010203参数优化近似算法通过智能优化算法,对控制算法的参数进行优化,以...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

串级控制系统资料课件1
