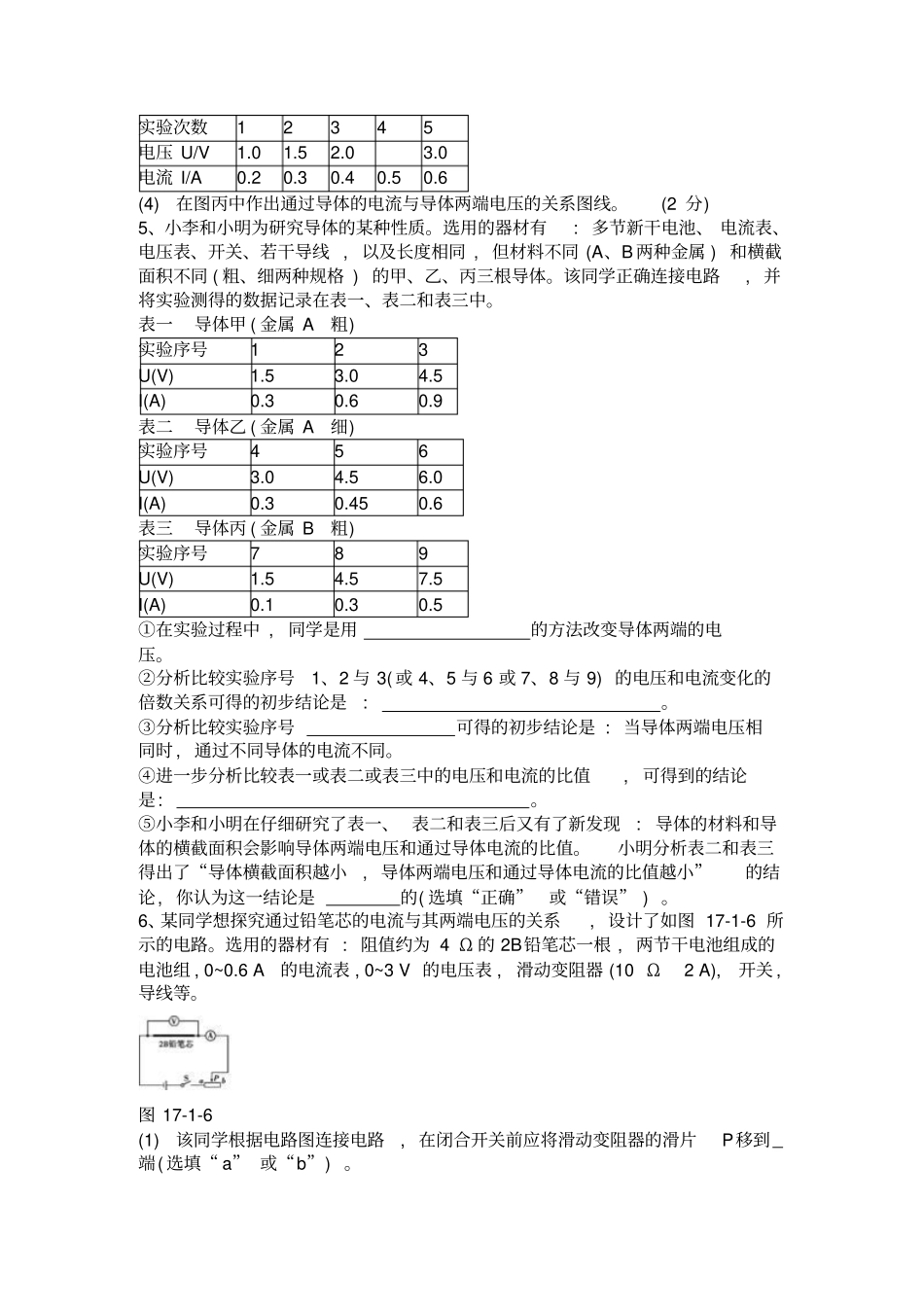

1、某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图17-1-1所示的I-R图象,下列结论与图象相符的是()图17-1-1A.电阻一定时,电流随着电压的增大而增大B.电阻一定时,电压随着电流的增大而增大C.电压一定时,电流随着电阻的增大而减小D.电压一定时,电阻随着电流的增大而减小2、在探究“电流与电压的关系”的实验中,开关闭合前,滑动变阻器的滑片应调到位置,分别采用5Ω、10Ω、15Ω的电阻进行实验,目的是。图17-1-2是根据实验数据绘制的图象,由图象可知:电阻一定时,导体中的电流与加在这段导体两端的电压成关系;由该图象还能得出电流与之间的关系。图17-1-23、在电阻两端加15V电压时,通过它的电流为3A,如果在它两端加6V的电压,通过它的电流是A。4、用定值电阻做实验,探究通过导体的电流与导体两端电压的关系。(8分)(1)如图17-1-4甲所示,用笔画线代替导线,将实验电路连接完整,使滑动变阻器接入电路的阻值最大。(2分)图17-1-4(2)闭合开关,向左移动变阻器滑片,电流表示数应(选填“变大”、“不变”或“变小”)。(2分)(3)调节滑动变阻器,把测量的数据填入下表,其中电流表示数为0.5A时电压表示数如图乙所示,其值为V。(2分)实验次数12345电压U/V1.01.52.03.0电流I/A0.20.30.40.50.6(4)在图丙中作出通过导体的电流与导体两端电压的关系图线。(2分)5、小李和小明为研究导体的某种性质。选用的器材有:多节新干电池、电流表、电压表、开关、若干导线,以及长度相同,但材料不同(A、B两种金属)和横截面积不同(粗、细两种规格)的甲、乙、丙三根导体。该同学正确连接电路,并将实验测得的数据记录在表一、表二和表三中。表一导体甲(金属A粗)实验序号123U(V)1.53.04.5I(A)0.30.60.9表二导体乙(金属A细)实验序号456U(V)3.04.56.0I(A)0.30.450.6表三导体丙(金属B粗)实验序号789U(V)1.54.57.5I(A)0.10.30.5①在实验过程中,同学是用的方法改变导体两端的电压。②分析比较实验序号1、2与3(或4、5与6或7、8与9)的电压和电流变化的倍数关系可得的初步结论是:。③分析比较实验序号可得的初步结论是:当导体两端电压相同时,通过不同导体的电流不同。④进一步分析比较表一或表二或表三中的电压和电流的比值,可得到的结论是:。⑤小李和小明在仔细研究了表一、表二和表三后又有了新发现:导体的材料和导体的横截面积会影响导体两端电压和通过导体电流的比值。小明分析表二和表三得出了“导体横截面积越小,导体两端电压和通过导体电流的比值越小”的结论,你认为这一结论是的(选填“正确”或“错误”)。6、某同学想探究通过铅笔芯的电流与其两端电压的关系,设计了如图17-1-6所示的电路。选用的器材有:阻值约为4Ω的2B铅笔芯一根,两节干电池组成的电池组,0~0.6A的电流表,0~3V的电压表,滑动变阻器(10Ω2A),开关,导线等。图17-1-6(1)该同学根据电路图连接电路,在闭合开关前应将滑动变阻器的滑片P移到端(选填“a”或“b”)。(2)闭合开关后,两电表的指针都发生了偏转,但无论怎样移动滑片,两电表的示数均保持不变且都在量程范围内,则产生故障的原因是。(3)排除故障后,该同学移动滑动变阻器的滑片,将获得的几组数据记录在下表中。当采集第三组数据时,电流表指针的偏转情况如图17-1-7所示,此时电流表的示数为A。实验序号①②③④⑤U/V0.400.801.201.602.00I/A0.100.180.380.48图17-1-7(4)该同学采集多组实验数据的目的是。(5)请根据表格中的五组数据在如图17-1-8坐标上画出铅笔芯的I-U图线。图17-1-8(6)由画出的图线可知,通过铅笔芯的电流与其两端电压的关系为:。7、(多选)以下是对欧姆定律表达式的几种理解,其中正确的是()A.由I=可得R=,表示在通过导体电流一定时,R跟导体两端电压成正比B.由I=可得R=,表示在导体两端电压一定时,R跟通过导体的电流成反比C.I=表示在导体电阻一定时,通过导体的电流跟导体两端电压成正比D.I=表示在导体两端电压一定时,通过导体的电流跟导体电阻成反比8、两个电阻接在两个电路中,流过它们的电流之比为2∶3,它们两端的电压之比为5∶6,则它们的电阻之比为()A.5∶9B.9∶5C.4∶5D.5∶49、如图17-2-1所示的是小灯泡的U-I变化曲线。由图可知,当小灯泡两端电压为4V时,它的灯丝电阻为Ω。图...
