新增现浇楼板结构加固施工方案VIP免费

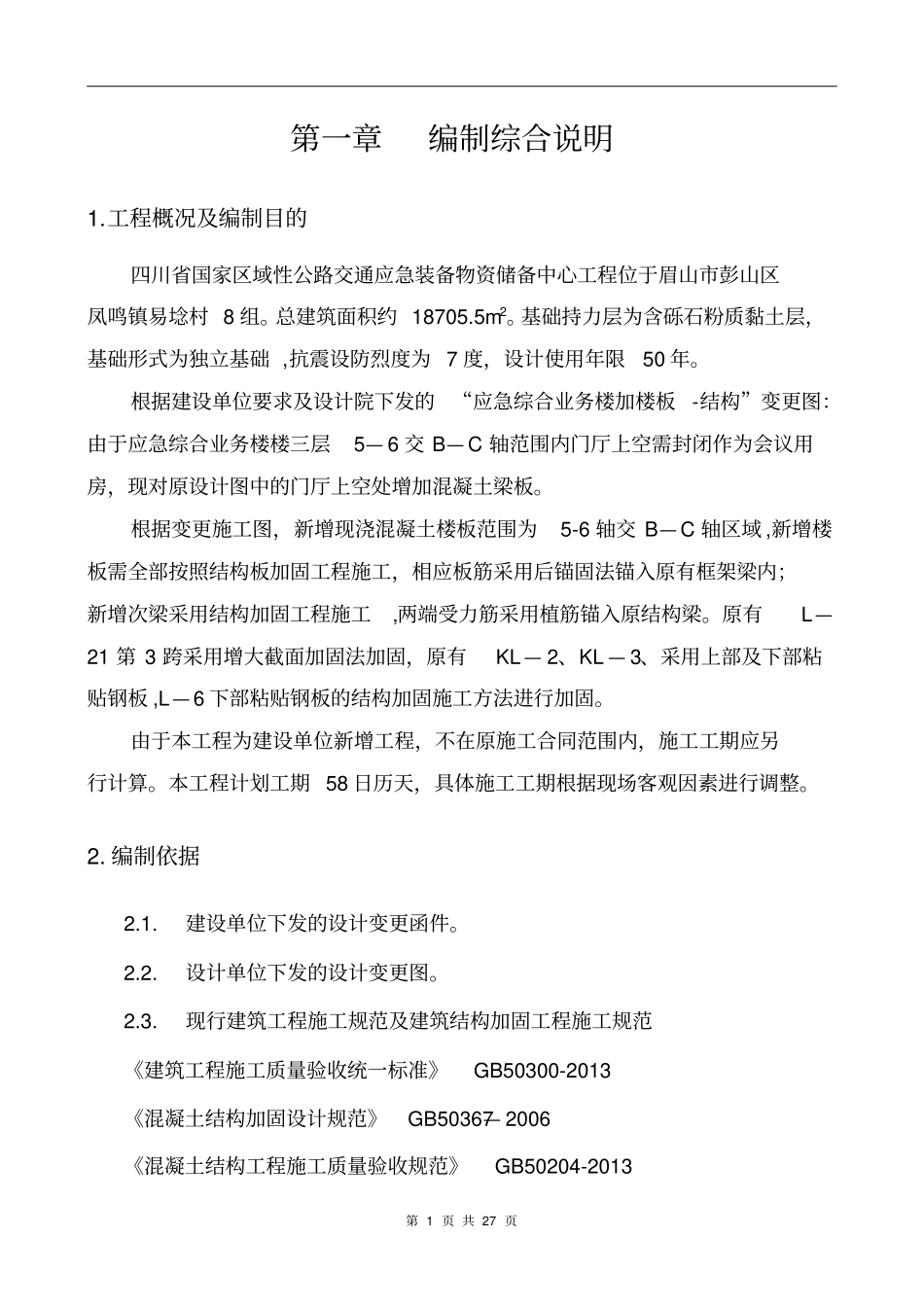

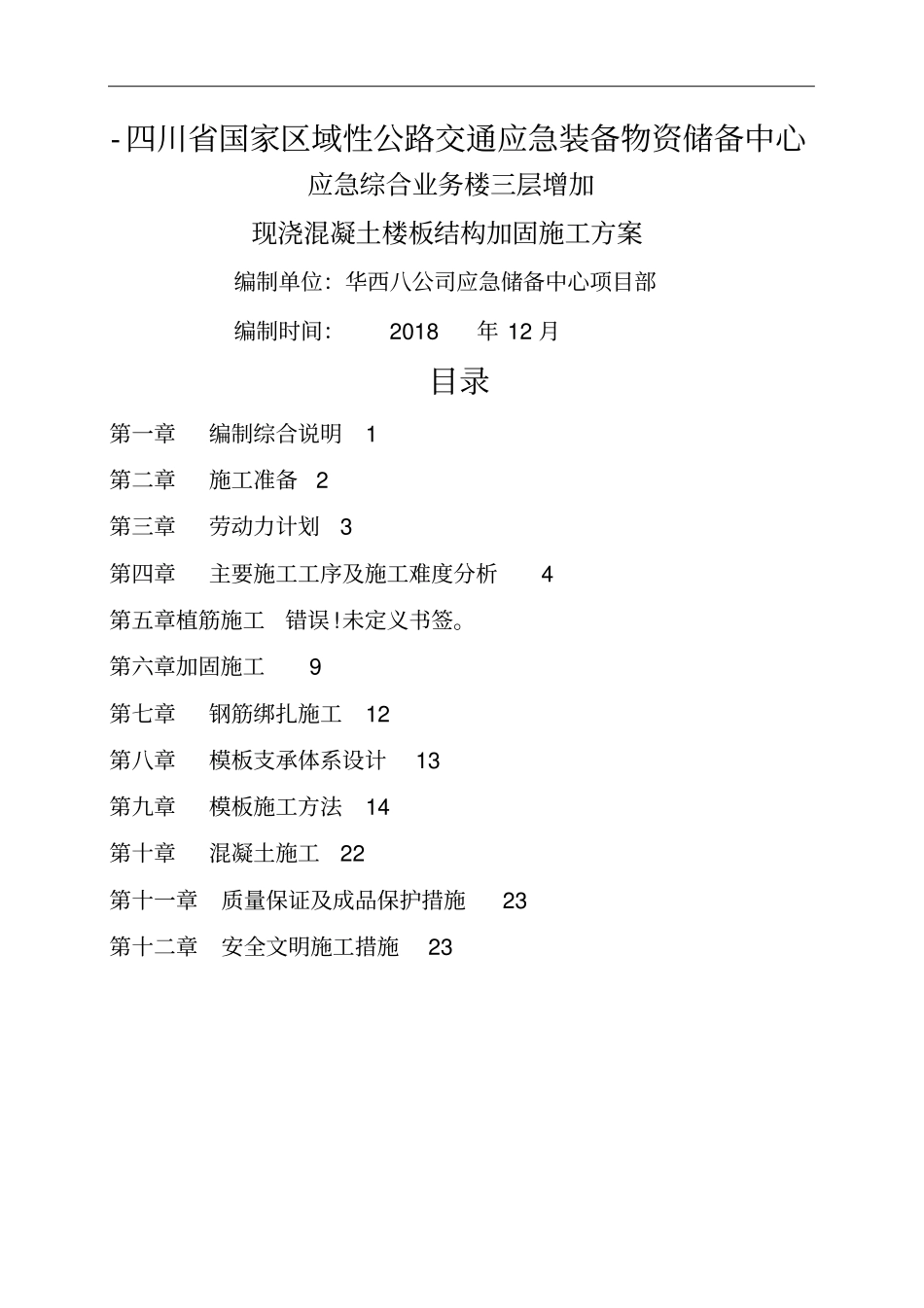

-四川省国家区域性公路交通应急装备物资储备中心应急综合业务楼三层增加现浇混凝土楼板结构加固施工方案编制单位：华西八公司应急储备中心项目部编制时间：2018年12月目录第一章编制综合说明1第二章施工准备2第三章劳动力计划3第四章主要施工工序及施工难度分析4第五章植筋施工错误!未定义书签。第六章加固施工9第七章钢筋绑扎施工12第八章模板支承体系设计13第九章模板施工方法14第十章混凝土施工22第十一章质量保证及成品保护措施23第十二章安全文明施工措施23第1页共27页第一章编制综合说明1.工程概况及编制目的四川省国家区域性公路交通应急装备物资储备中心工程位于眉山市彭山区凤鸣镇易埝村8组。总建筑面积约18705.5m2。基础持力层为含砾石粉质黏土层，基础形式为独立基础,抗震设防烈度为7度，设计使用年限50年。根据建设单位要求及设计院下发的“应急综合业务楼加楼板-结构”变更图：由于应急综合业务楼楼三层5—6交B—C轴范围内门厅上空需封闭作为会议用房，现对原设计图中的门厅上空处增加混凝土梁板。根据变更施工图，新增现浇混凝土楼板范围为5-6轴交B—C轴区域,新增楼板需全部按照结构板加固工程施工，相应板筋采用后锚固法锚入原有框架梁内；新增次梁采用结构加固工程施工,两端受力筋采用植筋锚入原结构梁。原有L—21第3跨采用增大截面加固法加固，原有KL—2、KL—3、采用上部及下部粘贴钢板,L—6下部粘贴钢板的结构加固施工方法进行加固。由于本工程为建设单位新增工程，不在原施工合同范围内，施工工期应另行计算。本工程计划工期58日历天，具体施工工期根据现场客观因素进行调整。2.编制依据2.1.建设单位下发的设计变更函件。2.2.设计单位下发的设计变更图。2.3.现行建筑工程施工规范及建筑结构加固工程施工规范《建筑工程施工质量验收统一标准》GB50300-2013《混凝土结构加固设计规范》GB50367—2006《混凝土结构工程施工质量验收规范》GB50204-2013第2页共27页《混凝土结构加固构造》13G311-1《混凝土后锚固连接》14G308《混凝土结构后锚固规程》JGJ145—2013《建筑结构加固工程施工质量验收规范》GB50550-2010《建设施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ180-1991第二章施工准备1.技术准备1。1图纸、图集、规范、规程等资料准备技术部门组织生产、质量、预算等部门及其他相关人员认真熟悉图纸后，提前收集有关图集、规范、标准等，统一编号发放给有关人员。确保各施工得以顺利进行。在不违背本工程整体建筑设计效果和设计规范的基础上尽可能降低制造成本和施工难度.参考施工图集及施工规范如下：①《混凝土结构加固构造》13G311-1②《混凝土后锚固连接》14G308③《混凝土结构后锚固规程》JGJ145-2013④《建筑结构加固工程施工质量验收规范》GB50550-20101。2材料准备确保材料质量合格，必须有各种进场材料相关质保证明。支承系统采用Φ48×3.0钢管，应有产品质量合格证。扣件使用前应进行质量检查，有裂缝、变形的严禁使用，滑丝的螺栓换掉；第3页共27页新、旧扣件应进行防锈处理，选用的顶托、火勾、丝杆等材料均在使用前进行检查，对质量要求不合格的做退场处理。模板选用17厚覆膜木模板,模板施工前认真涂刷脱模剂。背楞选用质量较好的50×100木枋，木枋长度为3m。混凝土采用商品混凝土。梁、板混凝土强度等级均为C35膨胀混凝土.提前一天向供应商提交书面商品混凝土需用计划，说明供应时间、数量、强度等级、供应速度及其他技术措施。植筋胶采用A级改性环氧类建筑结构胶.加固钢板采用Q345B钢板，规格为3mm×300、3mm×200，锚栓采用M10。1。3机械准备主要机械有混凝土运输车、拉铲、插入式振动棒、平板振动器；主要机具有斗车、大小平铁铲、铁板、铁杆、铁锹、抹子、电转等。1。4生产准备1.4。1测量放线。根据施工图纸和建设单位提供的坐标点、水准点、进行闭合复测,在原结构墙柱上弹出1000mm线，核实准确无误后，复核无误后办理预检手续并请监理验收，验收合格后方可进行后续施工。1。4。2项目部积极组织人、机、料进场，为施工提前做好准备。1。4.3搭好临时电源线路，作好工人尤其是机器操作手的班前集中交底工作,使工人做到心...
