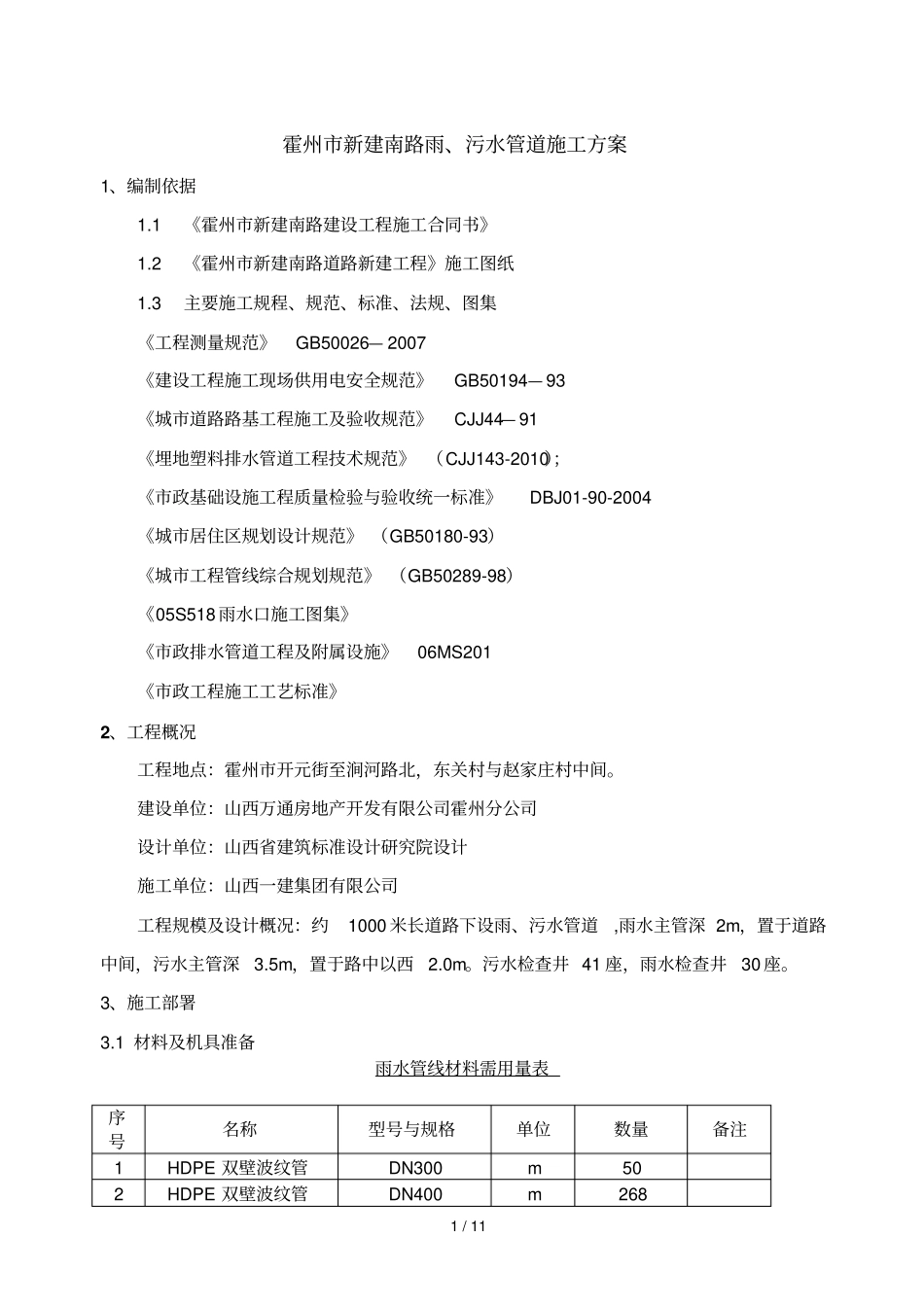

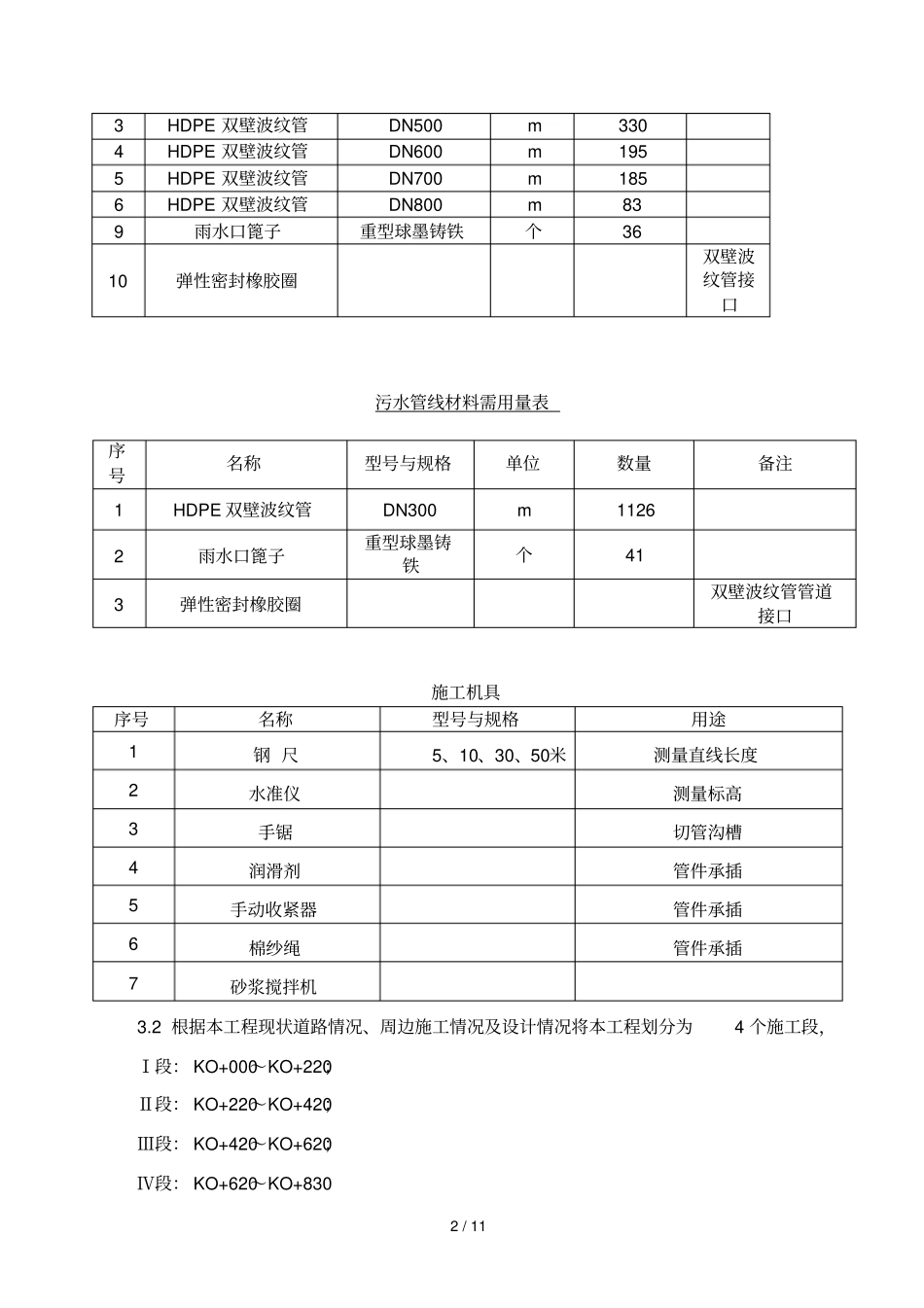

1/11霍州市新建南路雨、污水管道施工方案1、编制依据1.1《霍州市新建南路建设工程施工合同书》1.2《霍州市新建南路道路新建工程》施工图纸1.3主要施工规程、规范、标准、法规、图集《工程测量规范》GB50026—2007《建设工程施工现场供用电安全规范》GB50194—93《城市道路路基工程施工及验收规范》CJJ44—91《埋地塑料排水管道工程技术规范》（CJJ143-2010）；《市政基础设施工程质量检验与验收统一标准》DBJ01-90-2004《城市居住区规划设计规范》（GB50180-93）《城市工程管线综合规划规范》（GB50289-98）《05S518雨水口施工图集》《市政排水管道工程及附属设施》06MS201《市政工程施工工艺标准》2、工程概况工程地点：霍州市开元街至涧河路北，东关村与赵家庄村中间。建设单位：山西万通房地产开发有限公司霍州分公司设计单位：山西省建筑标准设计研究院设计施工单位：山西一建集团有限公司工程规模及设计概况：约1000米长道路下设雨、污水管道,雨水主管深2m，置于道路中间，污水主管深3.5m，置于路中以西2.0m。污水检查井41座，雨水检查井30座。3、施工部署3.1材料及机具准备雨水管线材料需用量表序号名称型号与规格单位数量备注1HDPE双壁波纹管DN300m502HDPE双壁波纹管DN400m2682/113HDPE双壁波纹管DN500m3304HDPE双壁波纹管DN600m1955HDPE双壁波纹管DN700m1856HDPE双壁波纹管DN800m839雨水口篦子重型球墨铸铁个3610弹性密封橡胶圈双壁波纹管接口污水管线材料需用量表序号名称型号与规格单位数量备注1HDPE双壁波纹管DN300m11262雨水口篦子重型球墨铸铁个413弹性密封橡胶圈双壁波纹管管道接口施工机具序号名称型号与规格用途1钢尺5、10、30、50米测量直线长度2水准仪测量标高3手锯切管沟槽4润滑剂管件承插5手动收紧器管件承插6棉纱绳管件承插7砂浆搅拌机3.2根据本工程现状道路情况、周边施工情况及设计情况将本工程划分为4个施工段，Ⅰ段：KO+000～KO+220；Ⅱ段：KO+220～KO+420；Ⅲ段：KO+420～KO+620；Ⅳ段：KO+620～KO+8303/11主要施工顺序：Ⅳ段→Ⅲ段→Ⅱ段→Ⅰ段管网施工顺序：由深到浅的顺序施工，污水管网→雨水管网4、施工工艺4.1工艺流程：垫层施工→管道安装→砌筑检查井→闭水试验4.2施工方法4.2.1垫层施工：管道安装前，污水检查井下做150mm厚C15混凝土垫层，?1200雨水检查井下做200mm厚C15混凝土垫层，?1000雨水检查井下做150mm厚C15混凝土垫层，所有检查井垫层从砖外皮外扩50mm。在雨污水管道下铺150mm厚粗砂。4.2.2管道安装⑴下管：①待用的管材应按产品标准逐支进行质量检验，不符合标准不得使用，并应做好记号，另行处理；②管材现场应由人工搬运，搬运时应轻抬轻放；③下管前，凡规定须进行管道变形检测的断面的管材，应预先量出该断面管道的实际直径，并做出记号；④下管用人工下管，由地面人员将管材传递给沟槽内施工人员；用非金属绳索系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内；⑤管材应将插口顺水流方向，承口逆水流方向安装，安装应由下游往上游进行；⑵橡胶圈接口①接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。②上橡胶圈：管道撞口前再检查一边承口和插口，在承口上安装打压嘴，承口的内表面均匀涂抹液体润滑剂，然后把“O”型胶圈套装在插口上，并涂抹液体润滑剂，胶圈作到均匀、平直、无扭曲。胶圈质量必须符合设计要求，使用前逐个检查，保证无割裂、破损、气泡、飞边等现象。③接口：将承插口端面的中心轴线对齐。DN400mm以下管道，先由一人用棉纱绳吊住被安装管道的插口，一人稳住承管，然后另一人用力将插管缓缓插入原管的承口至预定位置；DN500mm以上管道可由两台手动收紧器将管材拉动就位，接口合拢时，管材两侧的手扳葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。4/114.2.3砌筑检查井⑴施工准备①清理基础表面，复核尺寸、位置和标高是否符合设计要求；②按设计要求选用合格机制普通粘土砖，并将砖湿润，但浇水应适量，否则会使墙面不清洁，灰缝不平整；③准备砂浆，按照设计给定的砂浆配合比上料、拌制，控制好拌制时间，使砂浆拌合均匀，做到随拌随用。⑵检查...
