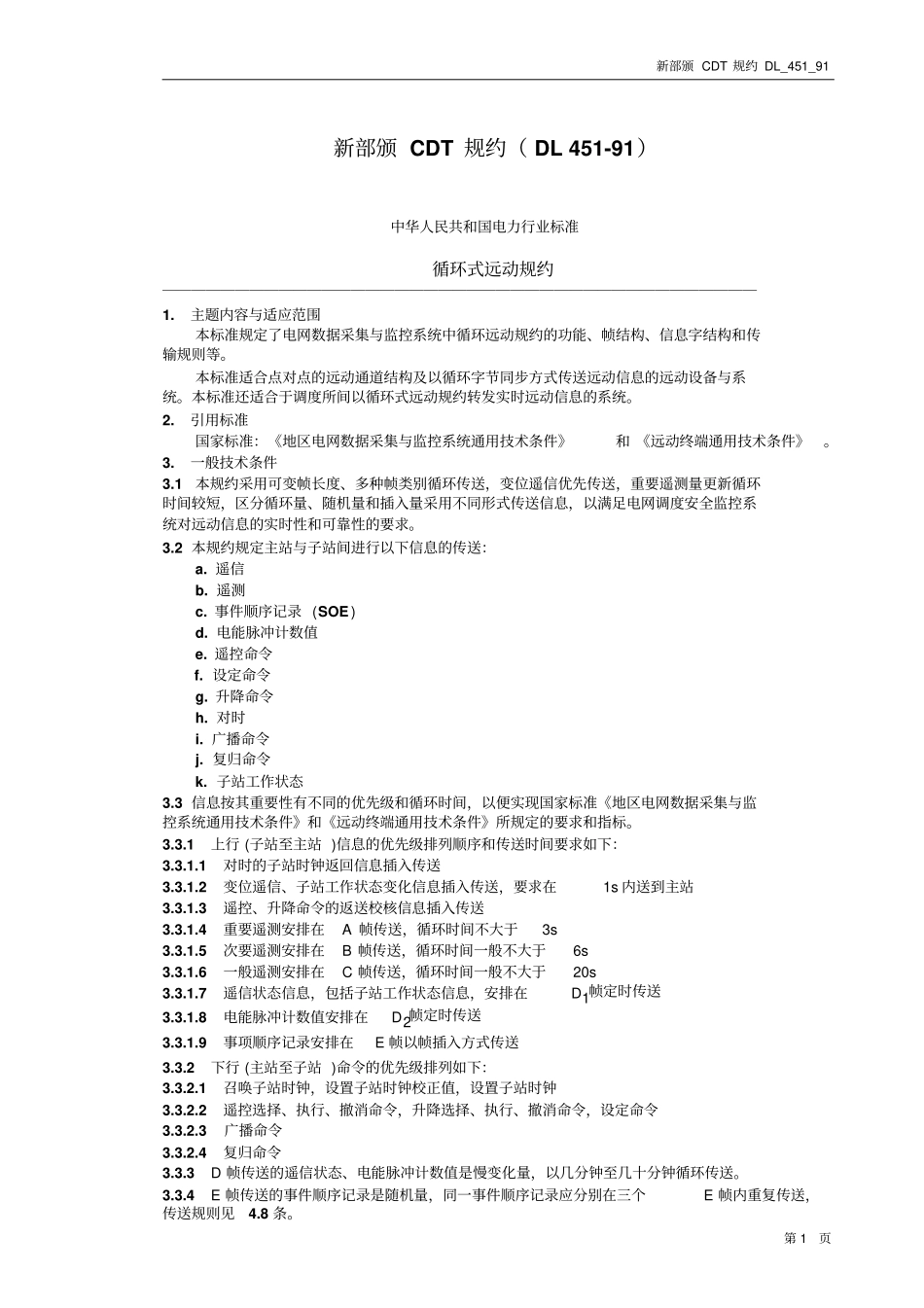

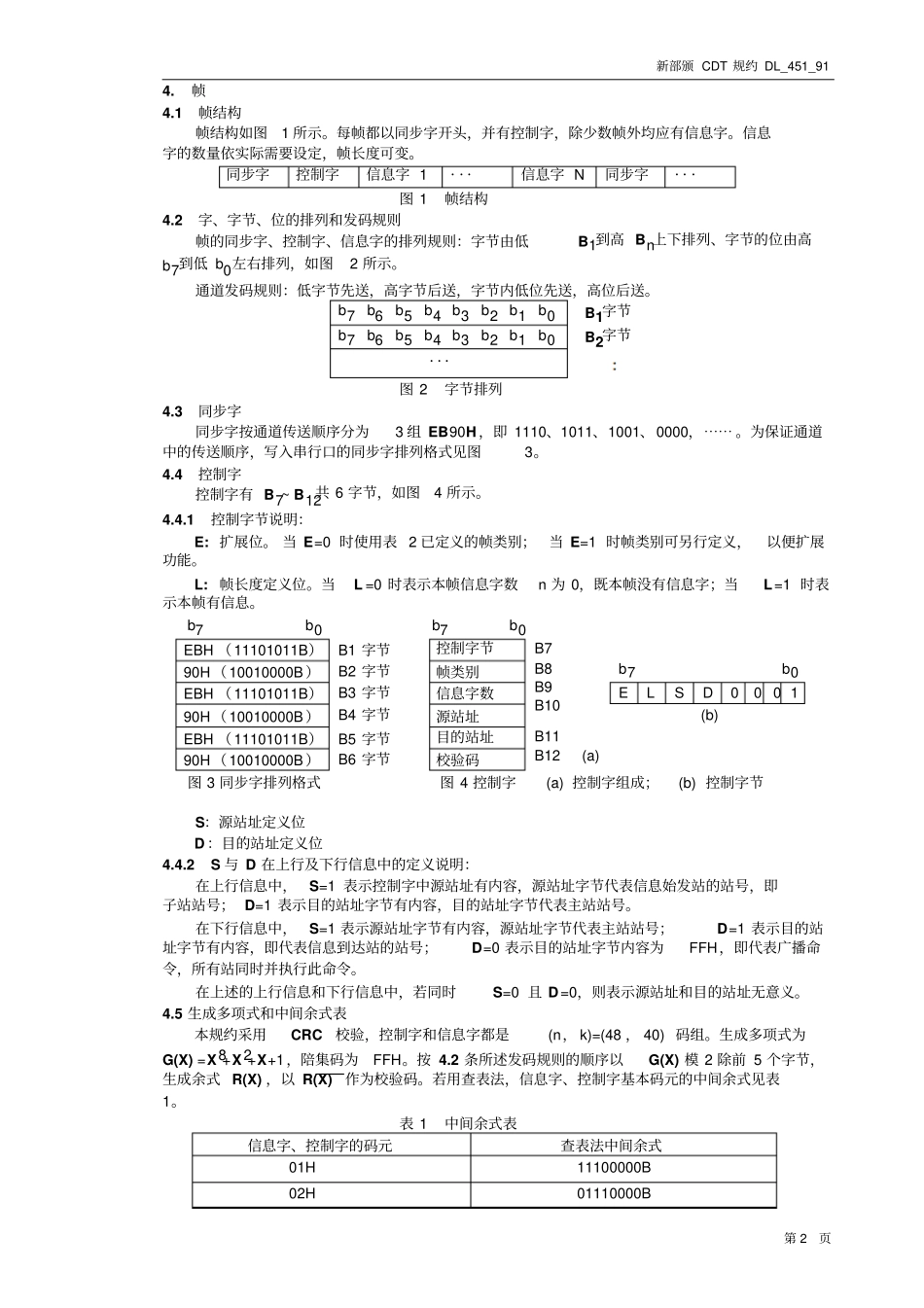

新部颁CDT规约DL_451_91第1页新部颁CDT规约（DL451-91）中华人民共和国电力行业标准循环式远动规约─────────────────────────────────────────1.主题内容与适应范围本标准规定了电网数据采集与监控系统中循环远动规约的功能、帧结构、信息字结构和传输规则等。本标准适合点对点的远动通道结构及以循环字节同步方式传送远动信息的远动设备与系统。本标准还适合于调度所间以循环式远动规约转发实时远动信息的系统。2.引用标准国家标准：《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》。3.一般技术条件3.1本规约采用可变帧长度、多种帧类别循环传送，变位遥信优先传送，重要遥测量更新循环时间较短，区分循环量、随机量和插入量采用不同形式传送信息，以满足电网调度安全监控系统对远动信息的实时性和可靠性的要求。3.2本规约规定主站与子站间进行以下信息的传送：a.遥信b.遥测c.事件顺序记录(SOE)d.电能脉冲计数值e.遥控命令f.设定命令g.升降命令h.对时i.广播命令j.复归命令k.子站工作状态3.3信息按其重要性有不同的优先级和循环时间，以便实现国家标准《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》所规定的要求和指标。3.3.1上行(子站至主站)信息的优先级排列顺序和传送时间要求如下：3.3.1.1对时的子站时钟返回信息插入传送3.3.1.2变位遥信、子站工作状态变化信息插入传送，要求在1s内送到主站3.3.1.3遥控、升降命令的返送校核信息插入传送3.3.1.4重要遥测安排在A帧传送，循环时间不大于3s3.3.1.5次要遥测安排在B帧传送，循环时间一般不大于6s3.3.1.6一般遥测安排在C帧传送，循环时间一般不大于20s3.3.1.7遥信状态信息，包括子站工作状态信息，安排在D1帧定时传送3.3.1.8电能脉冲计数值安排在D2帧定时传送3.3.1.9事项顺序记录安排在E帧以帧插入方式传送3.3.2下行(主站至子站)命令的优先级排列如下：3.3.2.1召唤子站时钟，设置子站时钟校正值，设置子站时钟3.3.2.2遥控选择、执行、撤消命令，升降选择、执行、撤消命令，设定命令3.3.2.3广播命令3.3.2.4复归命令3.3.3D帧传送的遥信状态、电能脉冲计数值是慢变化量，以几分钟至几十分钟循环传送。3.3.4E帧传送的事件顺序记录是随机量，同一事件顺序记录应分别在三个E帧内重复传送，传送规则见4.8条。新部颁CDT规约DL_451_91第2页4.帧4.1帧结构帧结构如图1所示。每帧都以同步字开头，并有控制字，除少数帧外均应有信息字。信息字的数量依实际需要设定，帧长度可变。同步字控制字信息字1···信息字N同步字···图1帧结构4.2字、字节、位的排列和发码规则帧的同步字、控制字、信息字的排列规则：字节由低B1到高Bn上下排列、字节的位由高b7到低b0左右排列，如图2所示。通道发码规则：低字节先送，高字节后送，字节内低位先送，高位后送。b7b6b5b4b3b2b1b0B1字节B2字节b7b6b5b4b3b2b1b0···图2字节排列4.3同步字同步字按通道传送顺序分为3组EB90H，即1110、1011、1001、0000，⋯⋯。为保证通道中的传送顺序，写入串行口的同步字排列格式见图3。4.4控制字控制字有B7~B12共6字节，如图4所示。4.4.1控制字节说明：E:扩展位。当E=0时使用表2已定义的帧类别；当E=1时帧类别可另行定义，以便扩展功能。L:帧长度定义位。当L=0时表示本帧信息字数n为0，既本帧没有信息字；当L=1时表示本帧有信息。b7b0b7b0EBH（11101011B）B1字节B2字节B3字节B4字节控制字节B7B8B9B10b7b090H（10010000B）帧类别EBH（11101011B）信息字数ELSD000190H（10010000B）源站址(b)EBH（11101011B）B5字节B6字节目的站址B11B12(a)90H（10010000B）校验码图3同步字排列格式图4控制字(a)控制字组成；(b)控制字节S：源站址定义位D：目的站址定义位4.4.2S与D在上行及下行信息中的定义说明：在上行信息中，S=1表示控制字中源站址有内容，源站址字节代表信息始发站的站号，即子站站号；D=1表示目的站址字节有内容，目的站址字节代表主站站号。在下行信息中，S=1表示源站址字节有内容，源站址字节代表主站站号；D=1表示目的站址字节有内容，即代表信息到达站的站号；D=0表示目的...
