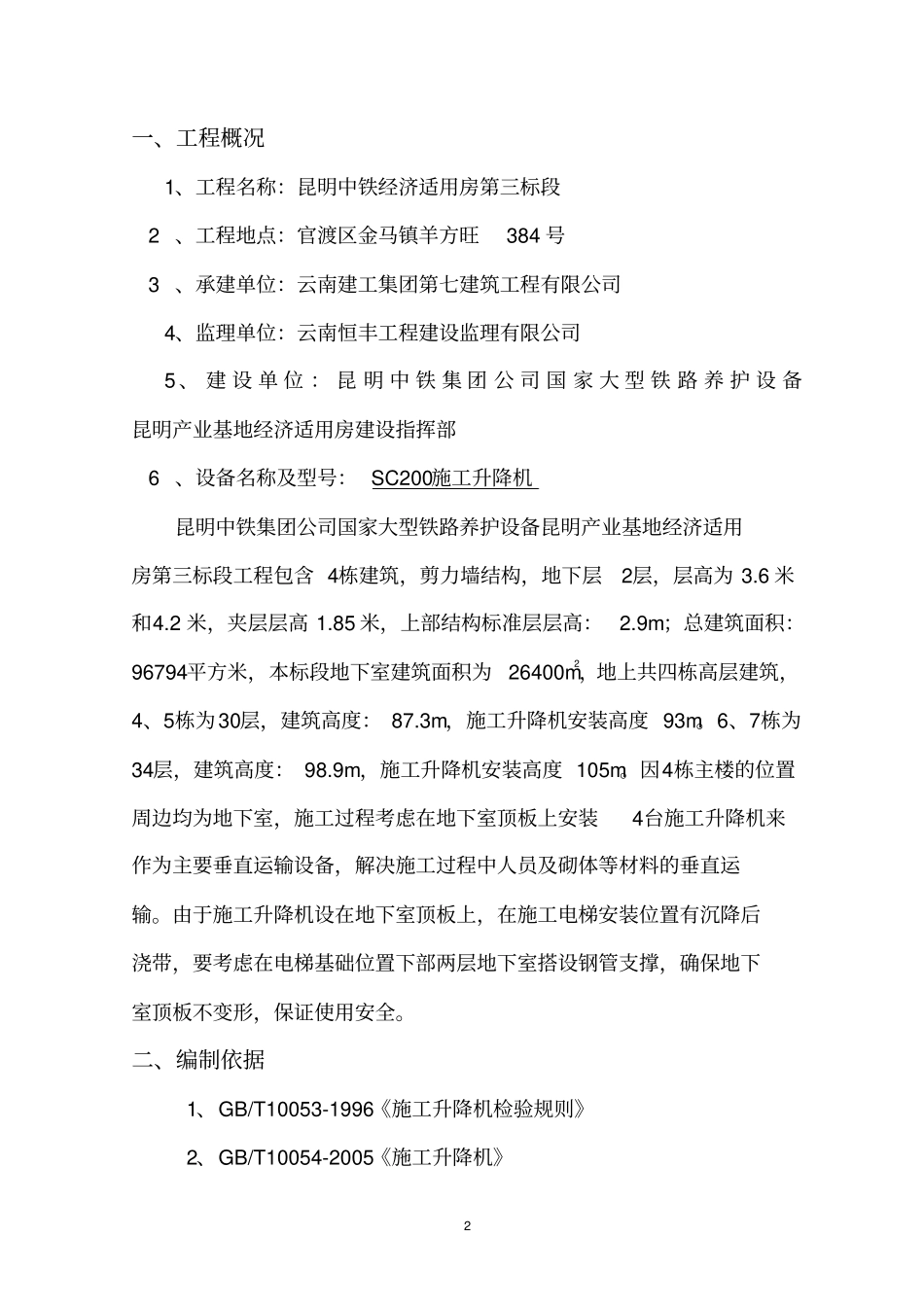

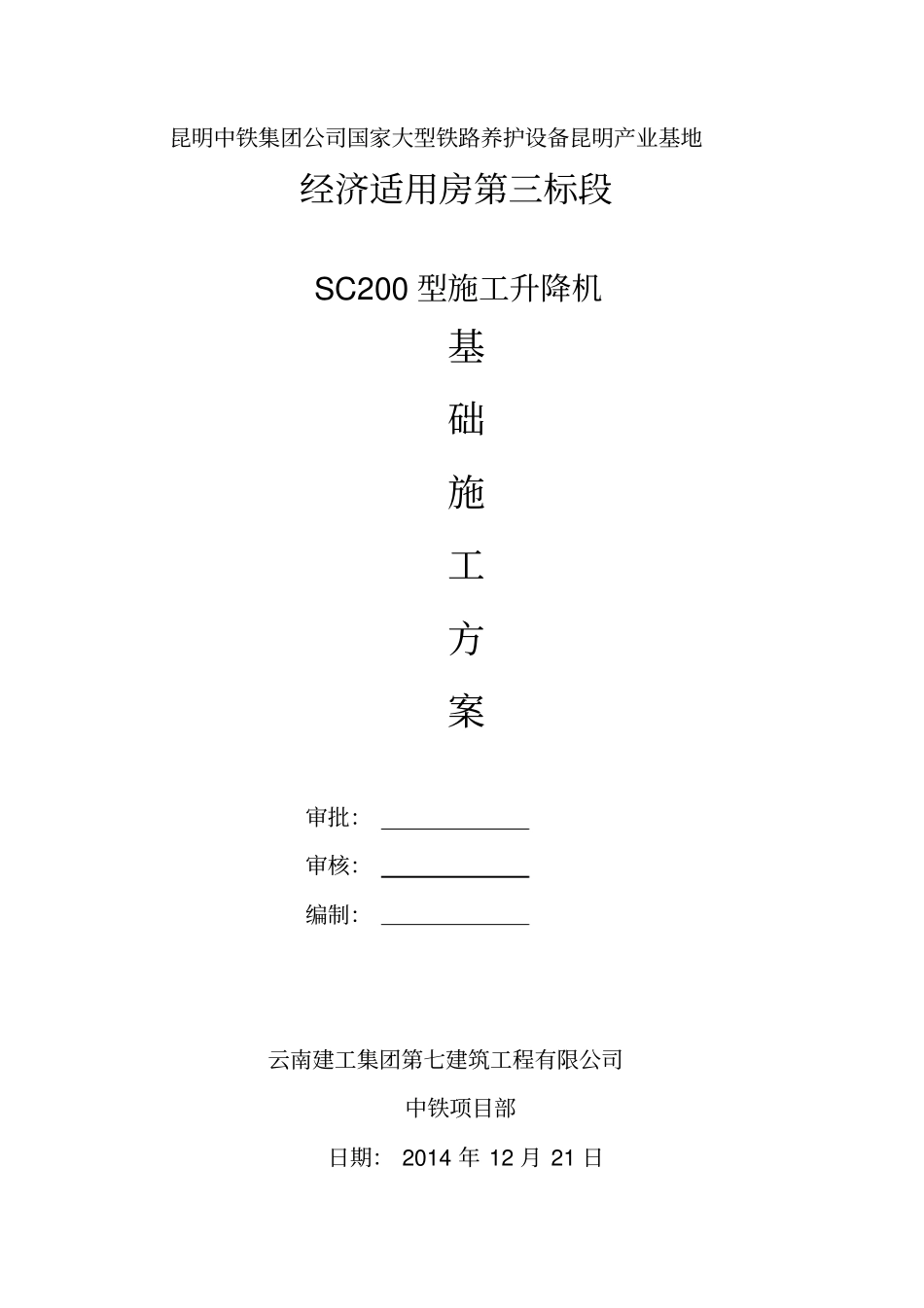

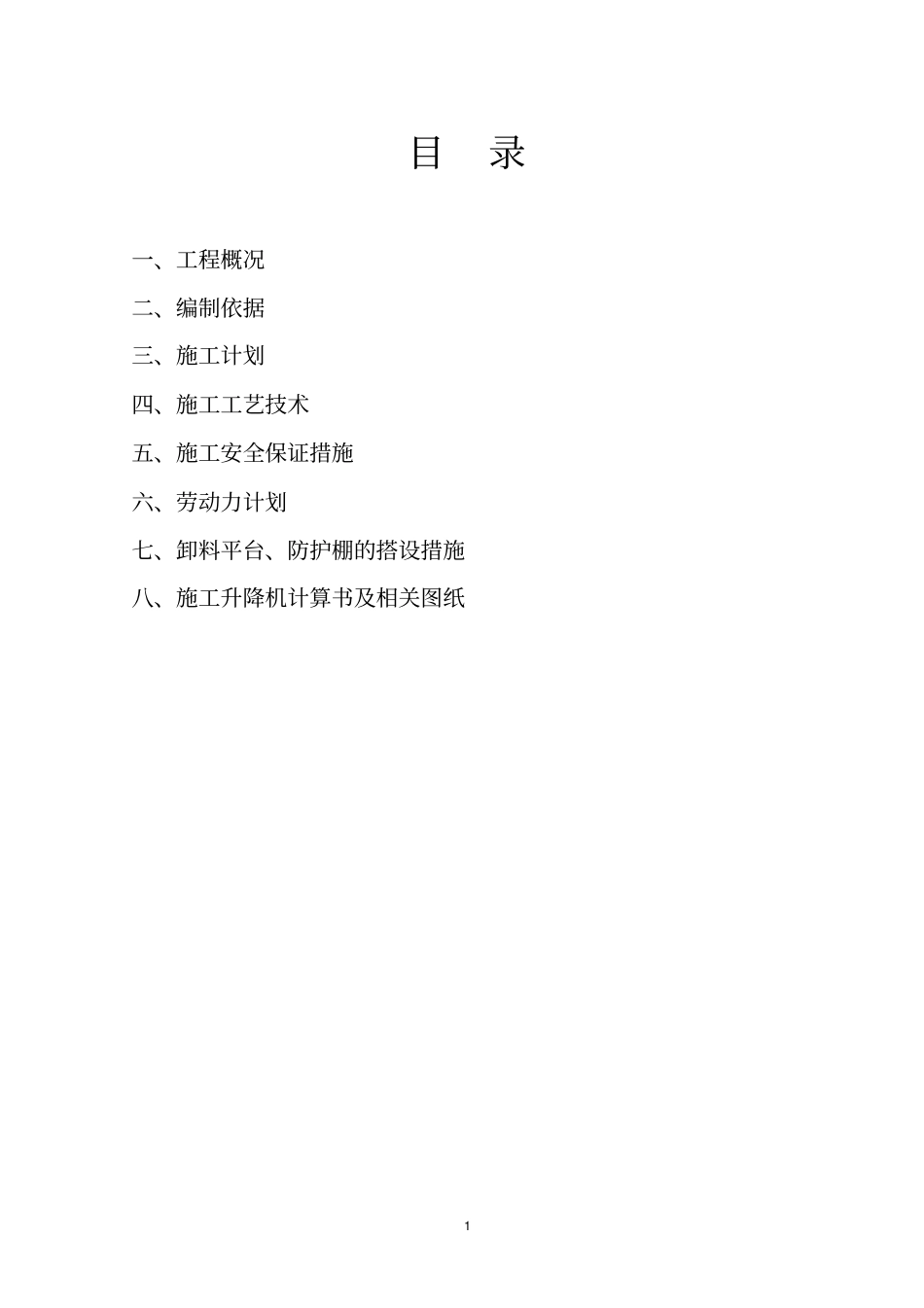

昆明中铁集团公司国家大型铁路养护设备昆明产业基地经济适用房第三标段SC200型施工升降机基础施工方案审批：审核：编制：云南建工集团第七建筑工程有限公司中铁项目部日期：2014年12月21日1目录一、工程概况二、编制依据三、施工计划四、施工工艺技术五、施工安全保证措施六、劳动力计划七、卸料平台、防护棚的搭设措施八、施工升降机计算书及相关图纸2一、工程概况1、工程名称：昆明中铁经济适用房第三标段2、工程地点：官渡区金马镇羊方旺384号3、承建单位：云南建工集团第七建筑工程有限公司4、监理单位：云南恒丰工程建设监理有限公司5、建设单位：昆明中铁集团公司国家大型铁路养护设备昆明产业基地经济适用房建设指挥部6、设备名称及型号：SC200施工升降机昆明中铁集团公司国家大型铁路养护设备昆明产业基地经济适用房第三标段工程包含4栋建筑，剪力墙结构，地下层2层，层高为3.6米和4.2米，夹层层高1.85米，上部结构标准层层高：2.9m；总建筑面积：96794平方米，本标段地下室建筑面积为26400m2，地上共四栋高层建筑，4、5栋为30层，建筑高度：87.3m，施工升降机安装高度93m。6、7栋为34层，建筑高度：98.9m，施工升降机安装高度105m。因4栋主楼的位置周边均为地下室，施工过程考虑在地下室顶板上安装4台施工升降机来作为主要垂直运输设备，解决施工过程中人员及砌体等材料的垂直运输。由于施工升降机设在地下室顶板上，在施工电梯安装位置有沉降后浇带，要考虑在电梯基础位置下部两层地下室搭设钢管支撑，确保地下室顶板不变形，保证使用安全。二、编制依据1、GB/T10053-1996《施工升降机检验规则》2、GB/T10054-2005《施工升降机》33、GB10055-2007《施工升降机安全规则》4、JGJ215-2010《建筑施工升降机安装、使用、拆卸安全技术规程》5、GB50007-2011《建筑地基基础设计规范》6、GB50010-2010《混凝土结构设计规范》7、GB50009-2012《建筑结构荷载规范》8、建质[2009]87号《危险性较大的分部分项工程安全管理办法》9、SC200型施工升降机使用维护说明书10、本工程项目的施工组织设计。三、施工计划施工升降机基础通过计算，安装在地下室顶板上，利用地下室顶板作为施工升降机的基础，能够满足施工升降机的使用要求。升降机的底座固定采用打孔植筋的方法，在地下室顶板面对应位置打孔，将螺栓用植筋胶固定在顶板面上，植筋胶硬化后再进行施工升降机底座的安装。升降机安装前，在安装施工升降机的顶板位置下面，搭设3.6X4.5M的∮48钢管支撑架，地下室负一层、负二层均要搭设，把荷载分散传递到地下室筏板上，确保使用安全。支撑架立杆间距0.6米，步距1.2米，钢管顶托自由端小于0.2米，顶托上部加设50*100木枋将地下室顶板撑紧，保证受力均匀。可调顶托伸出钢管长度小于0.1米。四、施工工艺技术1、升降机安装位置平面图、支撑示意图本工程安装的施工升降机均安装在建筑物的南北两侧的阳台位置，4距离阳台80mm，阳台从建筑物轴线外挑1400mm，吊笼中心线距离阳台1550mm。施工升降机位置平面图支撑架搭设示意图2、支撑架搭设：支撑架体搭设时要按照脚手架的搭设操作规程进行，扣件的扭紧力矩、立杆间距、横杆步距、剪刀撑设置、垫板、顶托等必须按照要求搭5设。支撑架体搭设要求在施工升降机安装前完成。支撑架立面图支撑架平面图63、支撑架搭设操作程序放线定位—垫板铺设—支撑架体搭设—顶托、木枋安装—水平剪刀架—四个侧面剪刀架—验收。五、施工安全保证措施1、参加搭设、拆卸的人员必须经过专门培训，持证上岗。2、搭设、拆卸人员需身体健康，无高血压、心脏病、恐高症等疾病，且具有一定的文化程度。3、搭设、拆卸人员必须配戴必要的安全防护用品，如安全帽、安全带等，而且必须正确使用。4、作业人员必须听从指挥，严禁酒后作业应各守其职，不得擅自离开或互相调换岗位。5、搭设、拆卸时，安全负责人必须在现场向作业人员进行技术交底。6、搭设、拆卸时相关技术人员、安全管理人员应在场监控。7六、劳动力计划施工升降机安装位置的支撑架搭设需要4名持证的架子工负责，工地1名安全员协助安全监督，每天搭设一个支撑架，需要8天搭设完成，支撑架搭设必须在施工升降机安...
