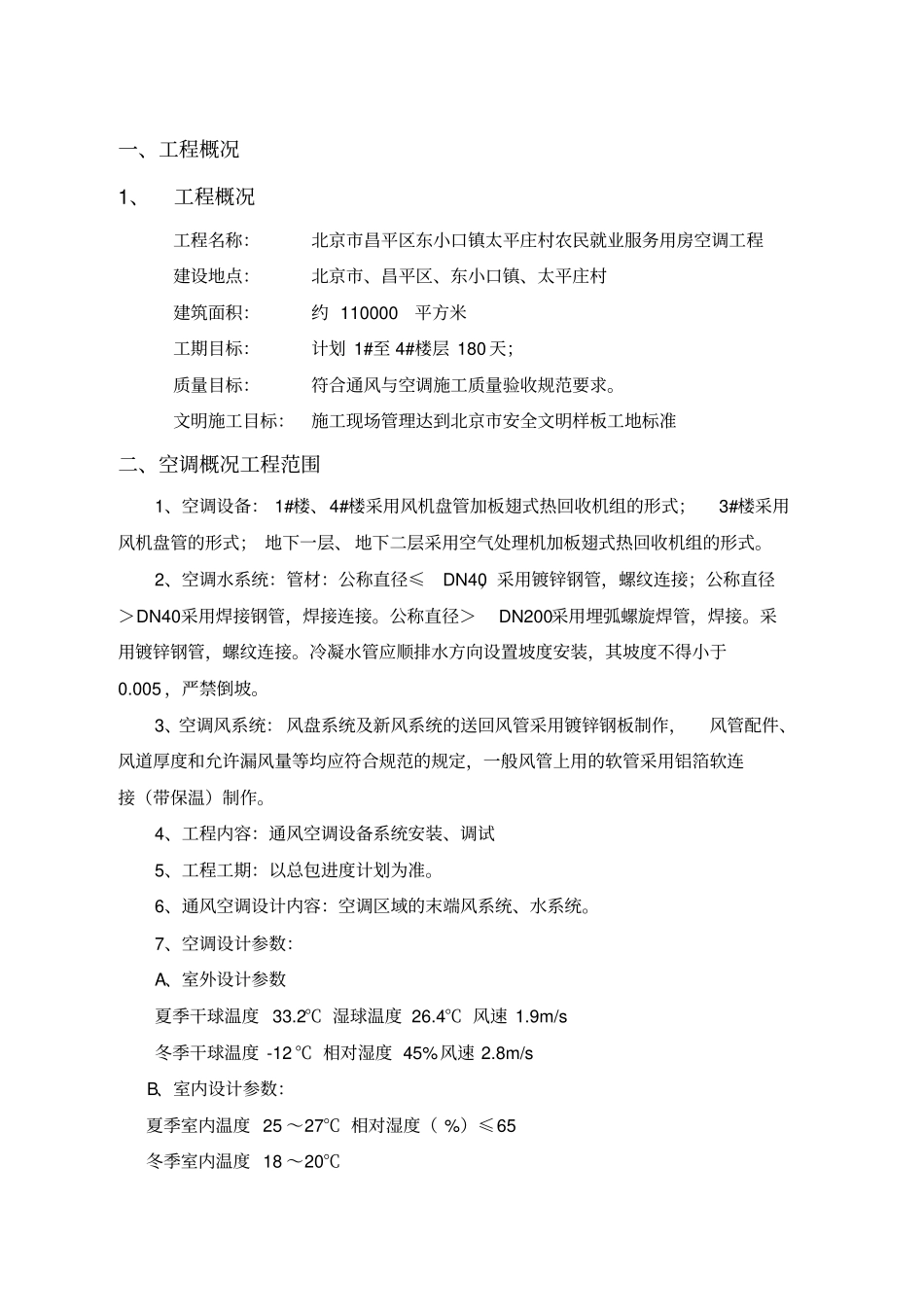

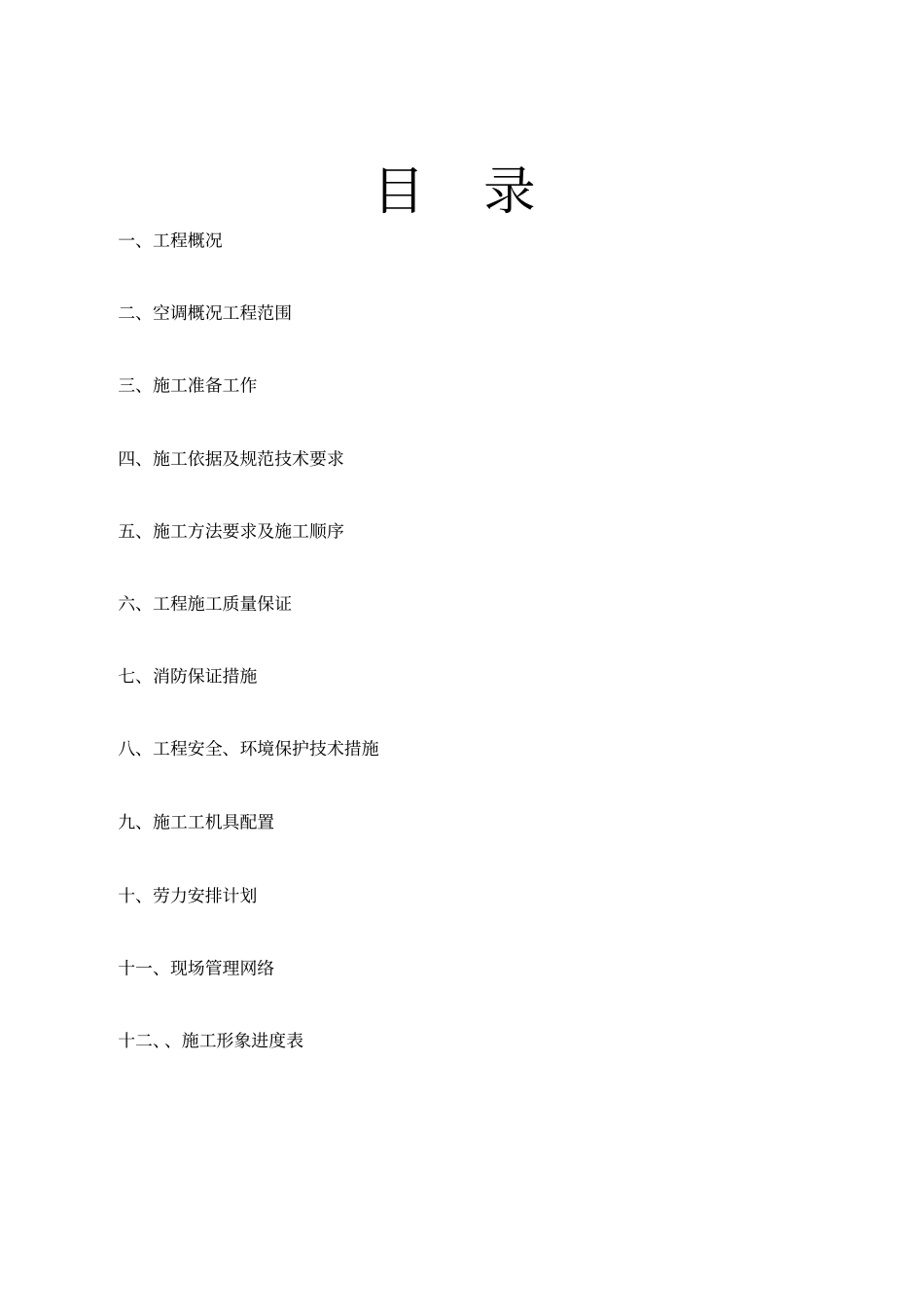

北京市昌平区东小口镇太平庄村农民就业服务用房通风空调工程施工方案批准：审核：编制：北京金万众空调制冷设备有限责任公司2014年04月15日目录一、工程概况二、空调概况工程范围三、施工准备工作四、施工依据及规范技术要求五、施工方法要求及施工顺序六、工程施工质量保证七、消防保证措施八、工程安全、环境保护技术措施九、施工工机具配置十、劳力安排计划十一、现场管理网络十二、、施工形象进度表一、工程概况1、工程概况工程名称：北京市昌平区东小口镇太平庄村农民就业服务用房空调工程建设地点：北京市、昌平区、东小口镇、太平庄村建筑面积：约110000平方米工期目标：计划1#至4#楼层180天；质量目标：符合通风与空调施工质量验收规范要求。文明施工目标：施工现场管理达到北京市安全文明样板工地标准二、空调概况工程范围1、空调设备：1#楼、4#楼采用风机盘管加板翅式热回收机组的形式；3#楼采用风机盘管的形式；地下一层、地下二层采用空气处理机加板翅式热回收机组的形式。2、空调水系统：管材：公称直径≤DN40，采用镀锌钢管，螺纹连接；公称直径＞DN40采用焊接钢管，焊接连接。公称直径＞DN200采用埋弧螺旋焊管，焊接。采用镀锌钢管，螺纹连接。冷凝水管应顺排水方向设置坡度安装，其坡度不得小于0.005，严禁倒坡。3、空调风系统：风盘系统及新风系统的送回风管采用镀锌钢板制作，风管配件、风道厚度和允许漏风量等均应符合规范的规定，一般风管上用的软管采用铝箔软连接（带保温）制作。4、工程内容：通风空调设备系统安装、调试5、工程工期：以总包进度计划为准。6、通风空调设计内容：空调区域的末端风系统、水系统。7、空调设计参数：A、室外设计参数夏季干球温度33.2℃湿球温度26.4℃风速1.9m/s冬季干球温度-12℃相对湿度45%风速2.8m/sB、室内设计参数：夏季室内温度25～27℃相对湿度（%）≤65冬季室内温度18～20℃三、施工准备工作（1）空调施工管理人员做好图纸会审并作好会审记录，图纸中出现的问题由施工员与设计协商解决，及时办理。（2）空调技术负责人、施工员负责编制分部分项工程技术交底，并负责控制施工质量和推广新技术与新工艺。（3）空调施工的技术人员和操作工人必须认真识读设计图纸及其技术说明文件，明确设计意图，了解设计要求。（4）空调技术专业工程师应参加由设计院、业主、监理单位联合组织的图纸会审，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底，监理单位工程监理交底，办理图纸会审手续，作为今后施工的重要依据。（5）施工前，管道专业工程师根据设计图纸、施工方案、施工验收规范，对参与管道工程施工的现场操作人员进行工程技术交底和质量安全交底，并办理管道施工技术交底手续。（6）施工前，按管道工程的机具配置计划，优化配置好各种施工机具，做好施工机具的准备工作。（7）采用的型钢、钢板、焊接钢管及管件等材料应使用具有产品合格证、材质证书的国标产品。（8）钢管及管件的规格种类应符合设计要求，管壁内外无锈蚀、无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。（9）无缝钢管的检查验收要查明每一批的炉批号、牌号、化学成分和试验结果，是否符合设计要求；外观检查，内外表面不得有裂缝、打叠、皱折、离层、发纹、结疤等缺陷；钢管表面如有缺陷，必须全部清除掉，并不得有超过壁厚负偏差的锈蚀、磨损、凹陷等缺陷；钢管内外表面的氧化皮也应该清理干净。验收时要用游标卡尺对其外形和尺寸进行检测。（10）经检查合格后，管道组成件和管道支承件按不同的材质，不同要求、安装先后顺序存放，做好标识，分别堆放在专门的堆场或仓库内，防止锈腐、损坏和重复搬运。四：施工依据及规范技术要求1、施工依据（1）施工图纸、工程合同。（2）《通风与空调工程施工及验收规范》（GB50243-2002）（3）《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274-2010）（4）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）（5）《建筑工程施工技术资料管理规程》（DBJ14-023-2004）(6)《给水排水管道工程施工及验收规范》（GB50268-2008）2...
