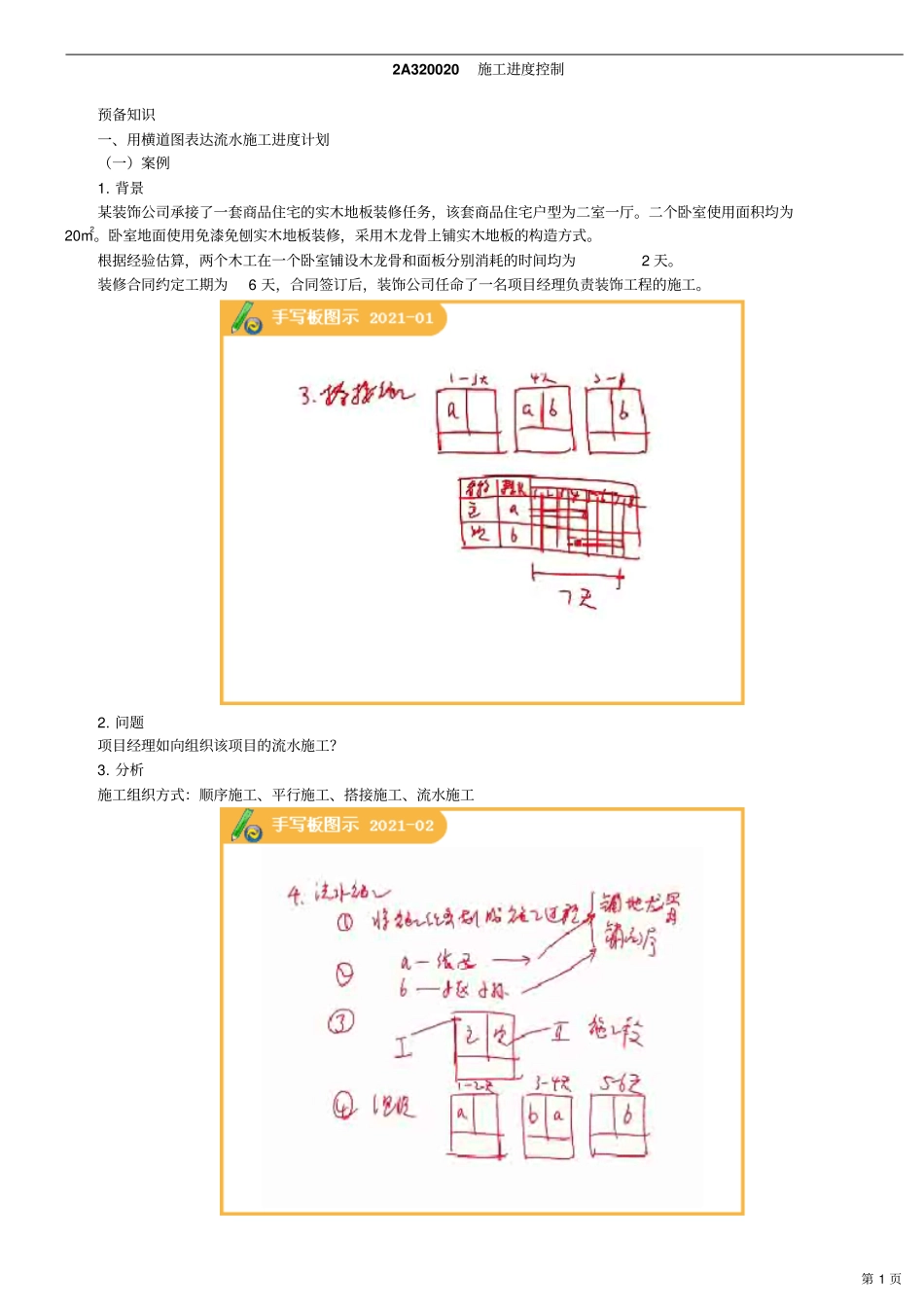

第1页2A320020施工进度控制预备知识一、用横道图表达流水施工进度计划（一）案例1.背景某装饰公司承接了一套商品住宅的实木地板装修任务，该套商品住宅户型为二室一厅。二个卧室使用面积均为20m2。卧室地面使用免漆免刨实木地板装修，采用木龙骨上铺实木地板的构造方式。根据经验估算，两个木工在一个卧室铺设木龙骨和面板分别消耗的时间均为2天。装修合同约定工期为6天，合同签订后，装饰公司任命了一名项目经理负责装饰工程的施工。2.问题项目经理如向组织该项目的流水施工？3.分析施工组织方式：顺序施工、平行施工、搭接施工、流水施工第2页流水施工工程：①将施工任务划分成施工过程。②对应每个施工过程组建一个专业队。③将施工对象在平面上划分成几个施工段。④各专业队都是从同一施工段上陆续开工的。⑤同一专业队在不同施工段上保持连续施工。⑥不同施工过程尽可能平行搭接。流水施工分类根据流水节拍表分类：第3页（四）流水施工参数的计算案例1.背景：一幢3层住宅楼砌筑工程量为270m3，三层的建筑面积一样，拟将每层分成三个工作量相等的施工段进行等节奏流水施工，组建一个10人瓦工专业队，每人产量定额为1m3/工日，每天1班制。2.问题（1）每段砌筑工程量？（2）流水节拍。3.答案（1）每个施工段的工程=每个施工段的工程量=（2）流水节拍=二、双代号网络图第4页（一）什么是双代号网络图（二）双代号网络图关键线路与关键工作第5页关键工作关键线路上所有工作称为关键工作。基础工程、主题工程、层面工程、其它工程。当任何一关键工作被拖延时，计划工期将受影响被延长只有关键工作被压缩的，计划工期才会被缩短。（三）案例1.背景：某综合楼工程，地下1层，地上10层，钢筋混凝土框架结构，建筑面积28500m2，某施工单位与建设单位签订了工程施工合同，合同工期约定为20个月。施工单位根据合同工期编制了该工程项目的施工进度计划，并绘制出施工进度网络计划如下图所示（单位：日）2.问题：（1）指出该网络计划的关键线路，并指出由哪些关键工作组成。（2）该网络进度计划工期是否满足合同工期要求？3.分析第6页4.答案（1）双代号网络计划的关键线路为①→②→③→⑤→⑧→⑨。关键工程为A、D、E、H、L。（2）满足。（四）案例1.背景某施工单位与业主签订了某综合楼工程施工合同，根据监理方审核批准的施工网络图如下（单位:月）第7页2.问题（1）分别指出图中关键工作及关键线路,（关键线路应按顺序写明节点编号与箭线）。（2）求出总工期是多少月？第8页3.分析①是虚工作,不消耗时间与资源的工作,仅表示逻辑关系,该虚箭线是关键线路的组成部分。②找出所有线路，并计算每条线路的持续时间③关键线中有两条。【答疑编号911202201】4.答案（1）关键工作为A、B、C、D、G、I、K关键线路为①→②→④→⑤→⑧→⑨→⑩①→③→⑤→⑧→⑨→⑩（2）总工期为17个月第9页2A320021掌握建筑工程施工进度计划的编制施工进度计划分为施工总进度计划、单位工程施工进度计划、分部分项工程进度计划和季度（月、旬或周）进度计划4个层次。【案例2A320021-1】1.背景甲建筑公司作为工程总承包商，承接了某市冶金机械厂的施工任务，该项目由铸造车间、机加工车间、检测中心等多个工业建筑和办公楼等配套工程，经建设单位同意，车间等工业建筑由甲公司施工，将办公楼土建装修分包给乙建筑公司，为了确保按合同工期完成施工任务，甲公司和乙公司均编制了施工进度计划。2.问题（1）甲、乙公司应当分别编制哪些施工进度计划?（2）乙公司编制施工进度计划时的主要依据是什么?（3）编制施工进度计划常用的表达形式是哪两种?第10页3.分析本案例主要考核施工进度计划的编制对象、依据、表达形式。提示：参见教材P109【答疑编号911202202】4.答案（1）甲公司首先应当编制施工总进度计划，对总承包工程有一个总体进度安排。对于自已施工的工业建筑和办公第11页楼主体还应编制单位工程施工进度计划、分部分项工程进度计划和季度（月、旬或周）进度计划。乙公司承接办公楼装饰工程，应当在甲公司编制单位工程施工进度计划基础上编制分部分项工程进度计划和季度（月、旬或周）进度计划。（2）主要依据...
