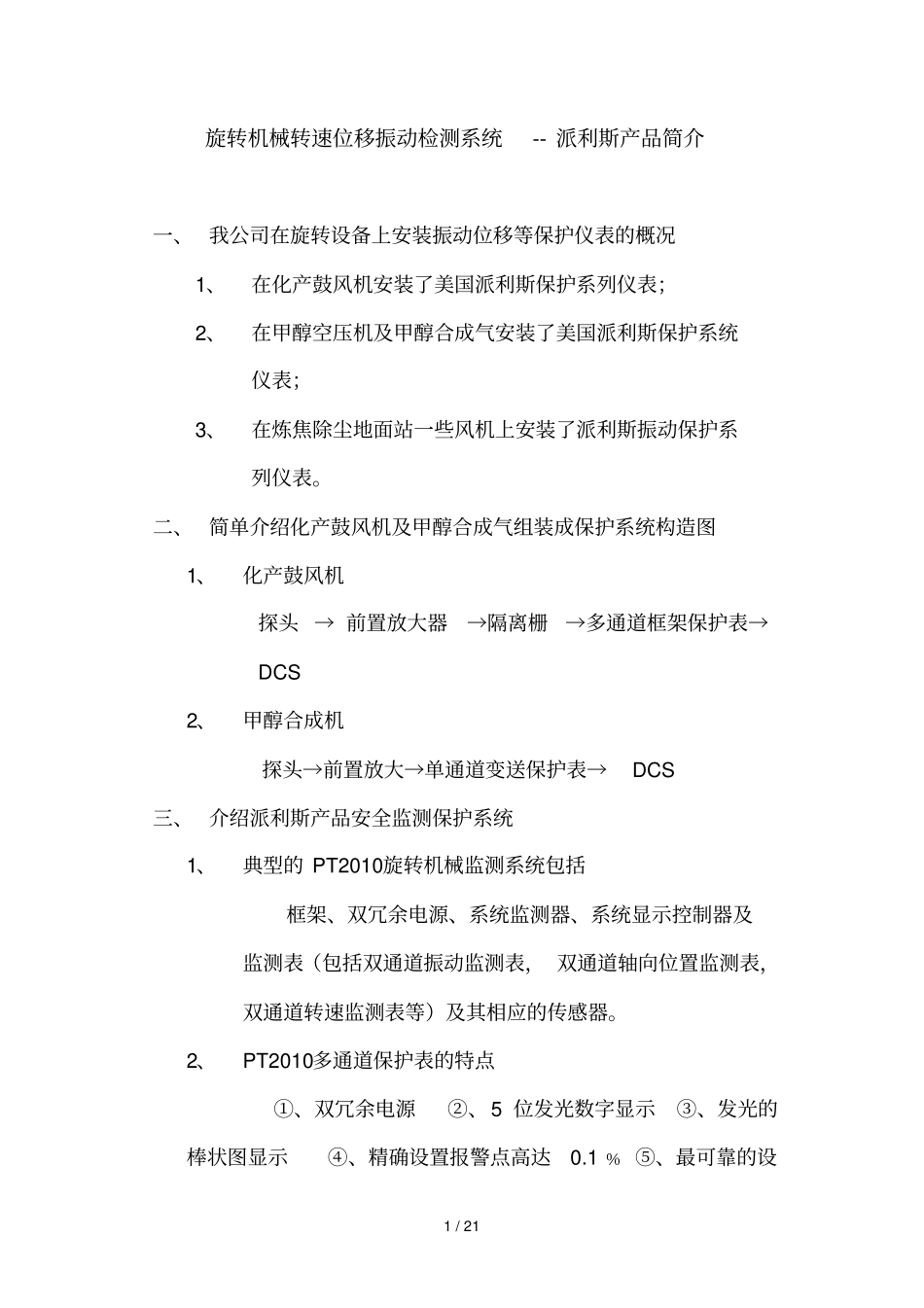

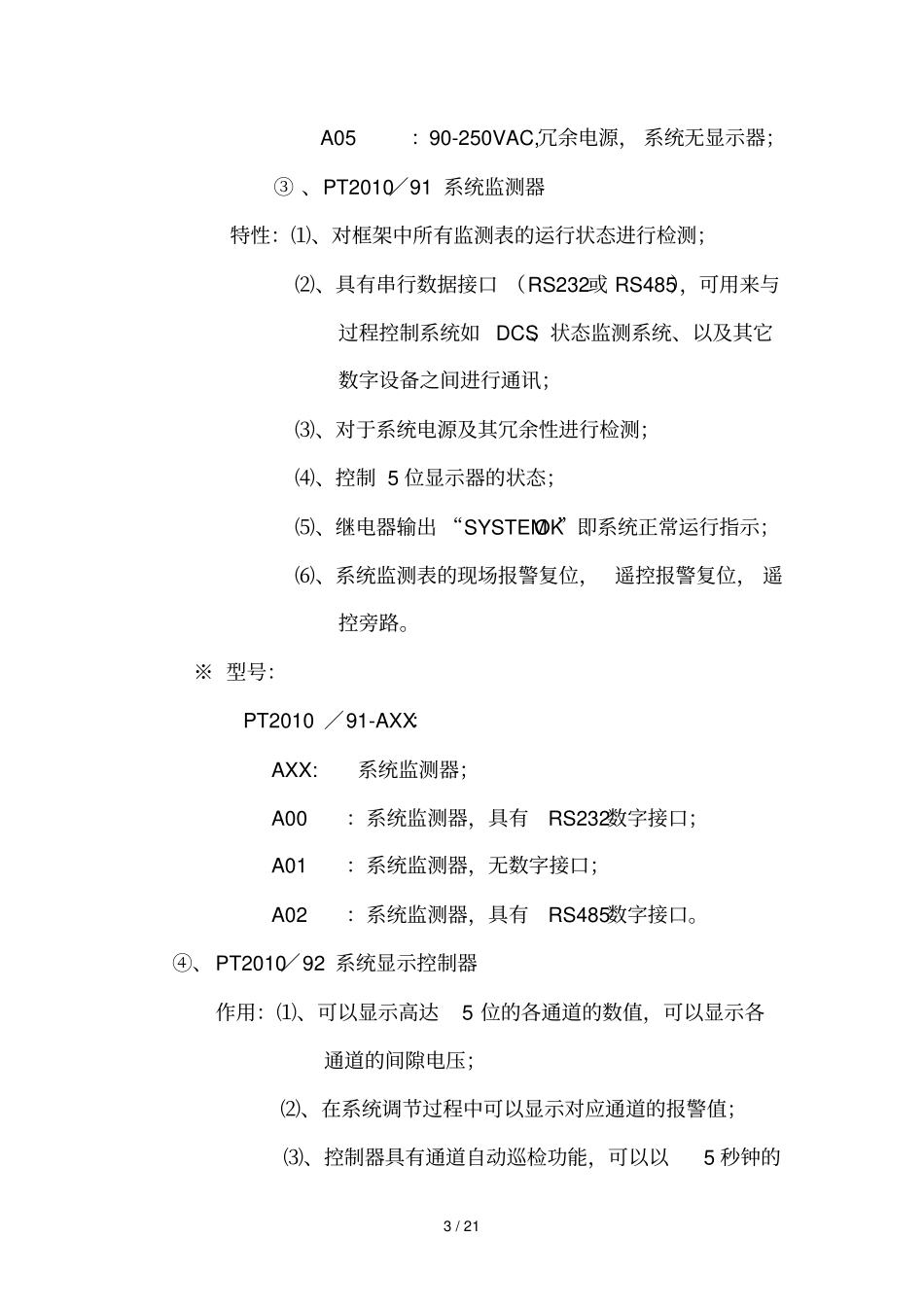

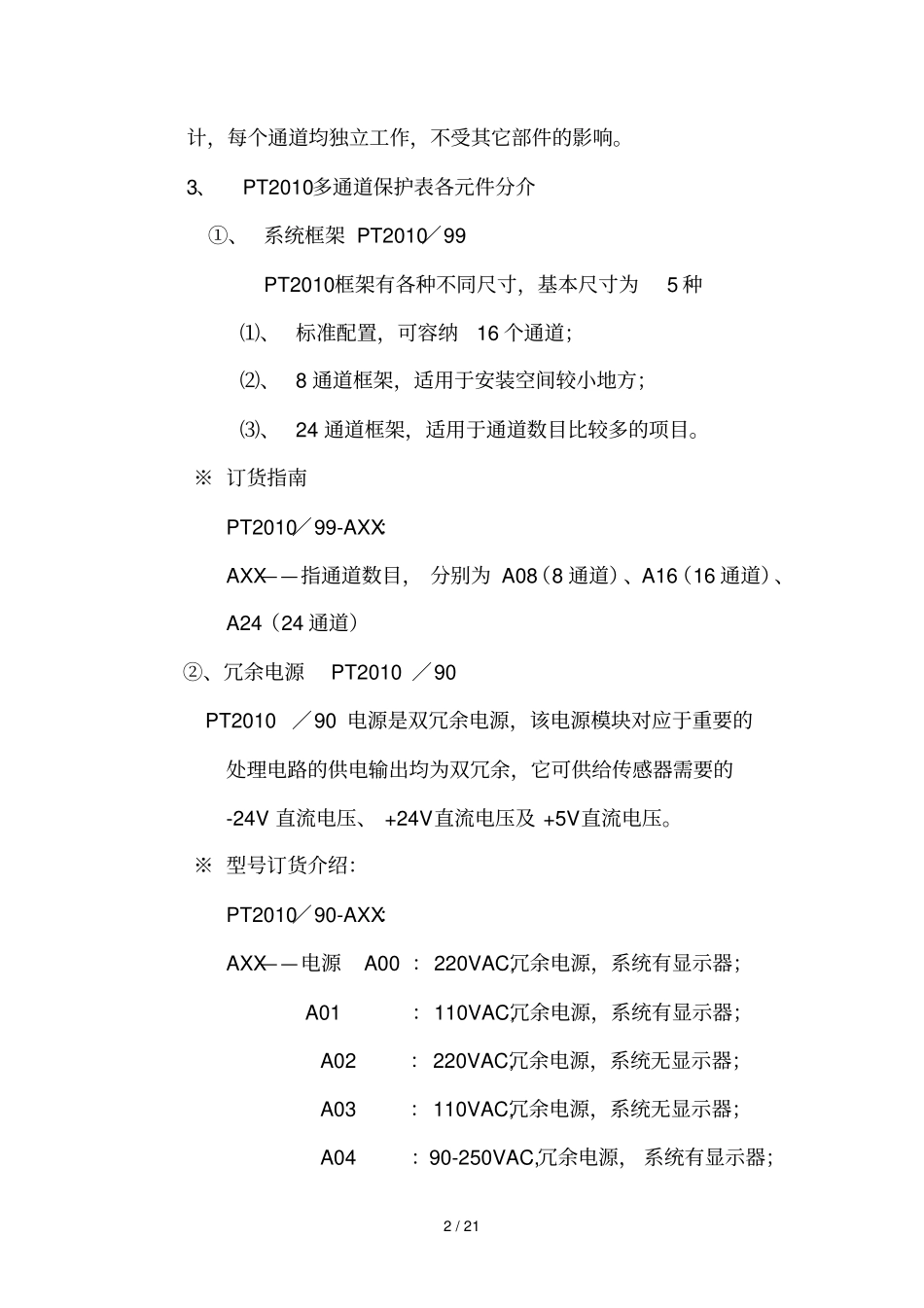

1/21旋转机械转速位移振动检测系统--派利斯产品简介一、我公司在旋转设备上安装振动位移等保护仪表的概况1、在化产鼓风机安装了美国派利斯保护系列仪表；2、在甲醇空压机及甲醇合成气安装了美国派利斯保护系统仪表；3、在炼焦除尘地面站一些风机上安装了派利斯振动保护系列仪表。二、简单介绍化产鼓风机及甲醇合成气组装成保护系统构造图1、化产鼓风机探头→前置放大器→隔离栅→多通道框架保护表→DCS2、甲醇合成机探头→前置放大→单通道变送保护表→DCS三、介绍派利斯产品安全监测保护系统1、典型的PT2010旋转机械监测系统包括框架、双冗余电源、系统监测器、系统显示控制器及监测表（包括双通道振动监测表，双通道轴向位置监测表，双通道转速监测表等）及其相应的传感器。2、PT2010多通道保护表的特点①、双冗余电源②、5位发光数字显示③、发光的棒状图显示④、精确设置报警点高达0.1﹪⑤、最可靠的设2/21计，每个通道均独立工作，不受其它部件的影响。3、PT2010多通道保护表各元件分介①、系统框架PT2010∕99PT2010框架有各种不同尺寸，基本尺寸为5种⑴、标准配置，可容纳16个通道；⑵、8通道框架，适用于安装空间较小地方；⑶、24通道框架，适用于通道数目比较多的项目。※订货指南PT2010∕99-AXX：AXX——指通道数目，分别为A08（8通道）、A16（16通道）、A24（24通道）②、冗余电源PT2010∕90PT2010∕90电源是双冗余电源，该电源模块对应于重要的处理电路的供电输出均为双冗余，它可供给传感器需要的-24V直流电压、+24V直流电压及+5V直流电压。※型号订货介绍：PT2010∕90-AXX：AXX——电源A00：220VAC,冗余电源，系统有显示器；A01：110VAC,冗余电源，系统有显示器；A02：220VAC,冗余电源，系统无显示器；A03：110VAC,冗余电源，系统无显示器；A04：90-250VAC,冗余电源，系统有显示器；3/21A05：90-250VAC,冗余电源，系统无显示器；③、PT2010∕91系统监测器特性：⑴、对框架中所有监测表的运行状态进行检测；⑵、具有串行数据接口（RS232或RS485），可用来与过程控制系统如DCS、状态监测系统、以及其它数字设备之间进行通讯；⑶、对于系统电源及其冗余性进行检测；⑷、控制5位显示器的状态；⑸、继电器输出“SYSTEMOK”即系统正常运行指示；⑹、系统监测表的现场报警复位，遥控报警复位，遥控旁路。※型号：PT2010∕91-AXX：AXX:系统监测器；A00：系统监测器，具有RS232数字接口；A01：系统监测器，无数字接口；A02：系统监测器，具有RS485数字接口。④、PT2010∕92系统显示控制器作用：⑴、可以显示高达5位的各通道的数值，可以显示各通道的间隙电压；⑵、在系统调节过程中可以显示对应通道的报警值；⑶、控制器具有通道自动巡检功能，可以以5秒钟的4/21间隔自动扫描各个通道，亦可以固定某一个通道上，连续显示其数值，其通道控制是由“AUTO”健实现的；⑷、按下“GAP”键可以显示当前的通道的间隙电压；⑸、SYSTEMOK运行状态指示.绿灯:系统自检通过，冗余电源工作正常，系统工作正常。※型号PT2010∕92-AXX:系统显示控制器；A00：5位发光管数字显示；A01:空白面板。⑤、PT2010／21双通道XY振动监测表PT2010／21监测表，监测来自两个非接触式传感器的输入信号，两个通道的振动振幅的大小可由棒状图连续显示。主要功能：PT2010／21双通道振动监测表，对于径向振动作连续的监测，每一通道都有各自的报警和联锁设置点。它可提供状态指示（监测表以及传感器OK、报警、联锁）以及连续显示每个通道振动信号的峰-峰值振幅，还有总振动信号输出通过后面的端子板，该监测表可对两个传感器提供短路保护，其OK线路可连续监测测每一传感器以及与其相连的现场电缆的工作情况。※监测表的选型监测表满量程范围可由用户通过编程选择，在对监测表满量5/21程范围之后，表头的刻度需要更换，监测表需要重新标定。※面板发光二极管OK指示灯每一通道都有一个绿色发光二极管，指示监测表情况是否正常，以及与之相连的传感器及其连线的情况是否正常，如正常则亮，如不正常或通道处于旁路状态则灭。报警：每一通道都有一个黄色发光二极管指示报警状态；联锁：每一通道都有一个红色发光二极管...
