无机活性墙体保温砂浆施工工艺VIP免费

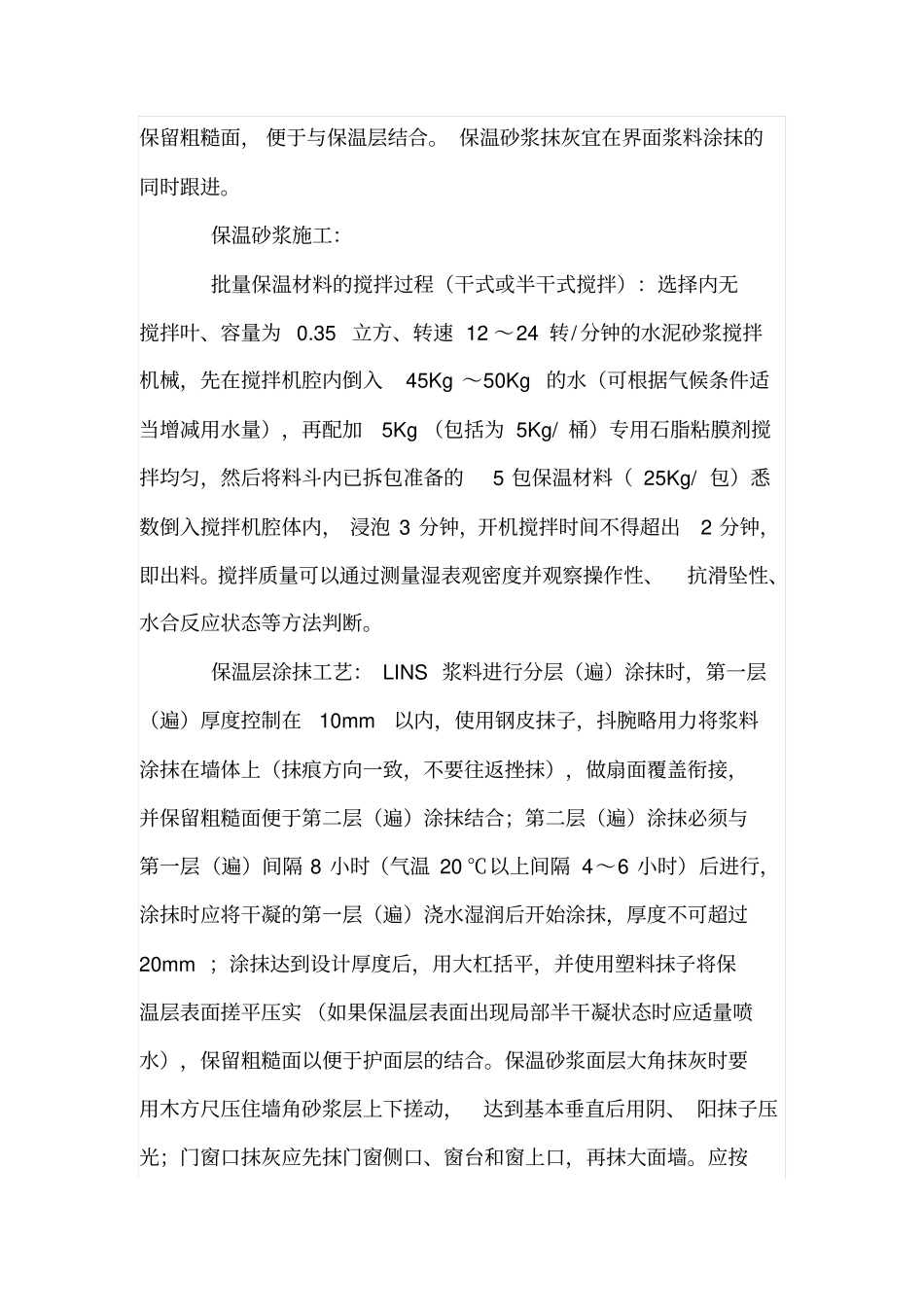

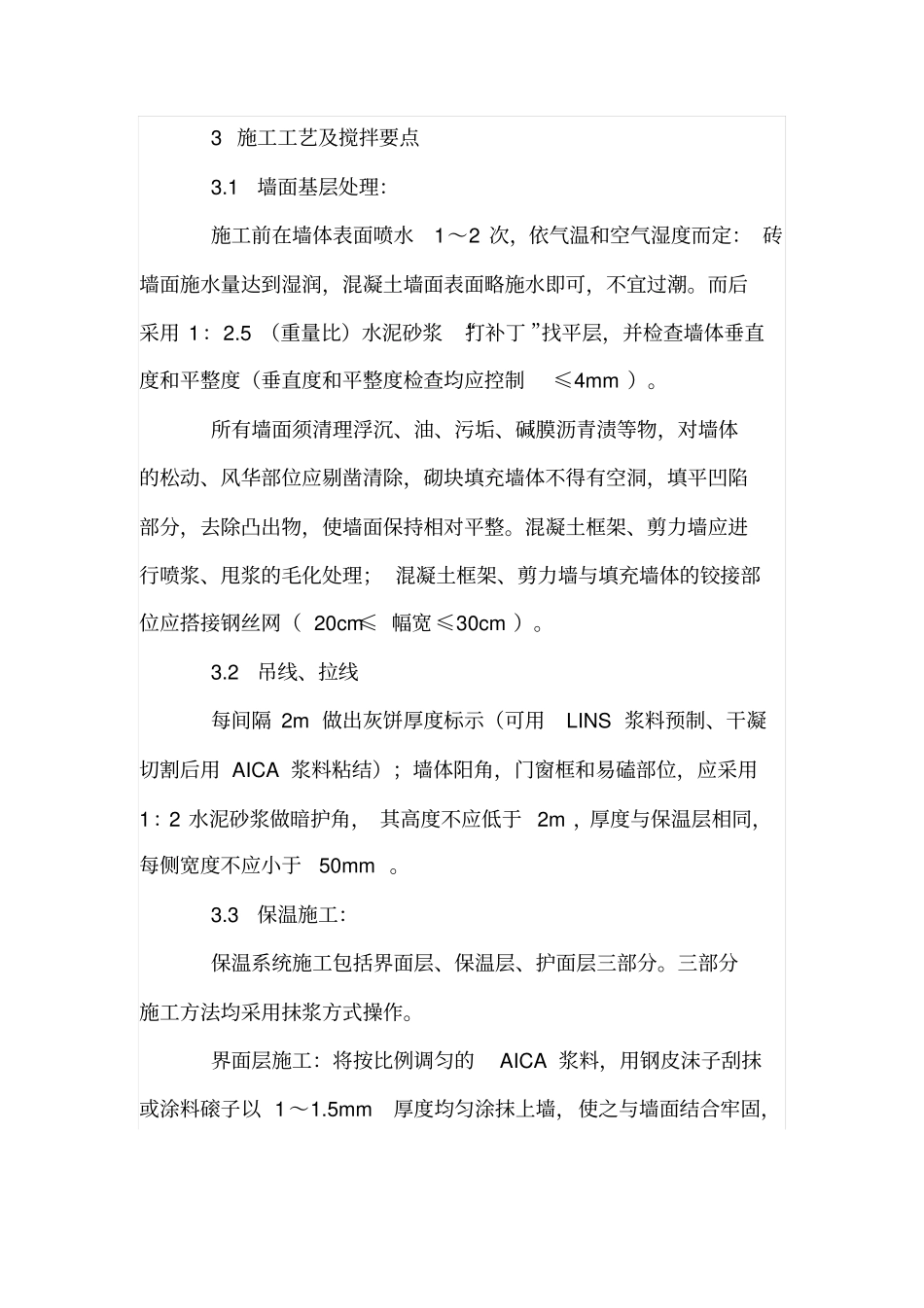

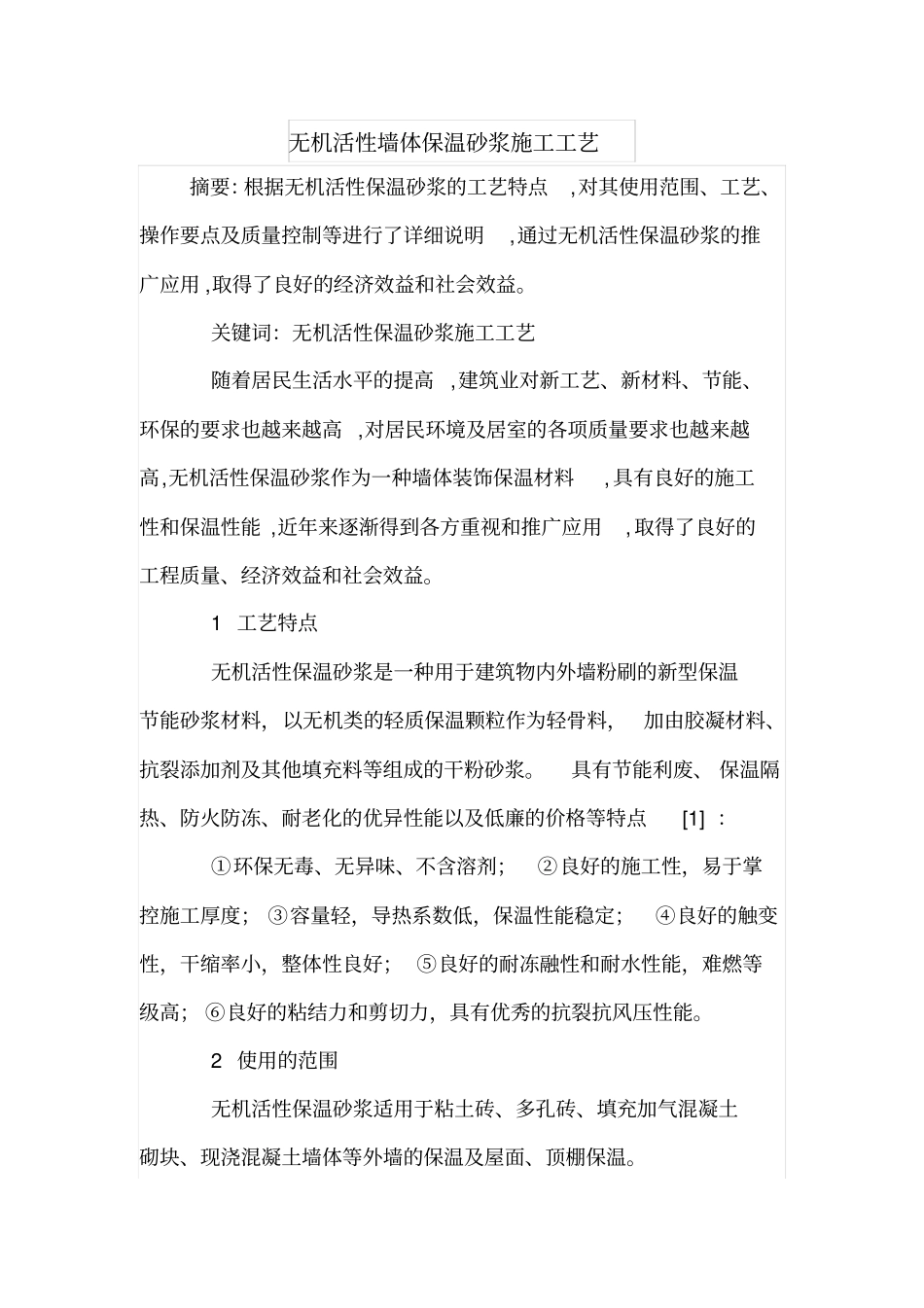

无机活性墙体保温砂浆施工工艺摘要：根据无机活性保温砂浆的工艺特点,对其使用范围、工艺、操作要点及质量控制等进行了详细说明,通过无机活性保温砂浆的推广应用,取得了良好的经济效益和社会效益。关键词：无机活性保温砂浆施工工艺随着居民生活水平的提高,建筑业对新工艺、新材料、节能、环保的要求也越来越高,对居民环境及居室的各项质量要求也越来越高,无机活性保温砂浆作为一种墙体装饰保温材料,具有良好的施工性和保温性能,近年来逐渐得到各方重视和推广应用,取得了良好的工程质量、经济效益和社会效益。1工艺特点无机活性保温砂浆是一种用于建筑物内外墙粉刷的新型保温节能砂浆材料，以无机类的轻质保温颗粒作为轻骨料，加由胶凝材料、抗裂添加剂及其他填充料等组成的干粉砂浆。具有节能利废、保温隔热、防火防冻、耐老化的优异性能以及低廉的价格等特点[1]：①环保无毒、无异味、不含溶剂；②良好的施工性，易于掌控施工厚度；③容量轻，导热系数低，保温性能稳定；④良好的触变性，干缩率小，整体性良好；⑤良好的耐冻融性和耐水性能，难燃等级高；⑥良好的粘结力和剪切力，具有优秀的抗裂抗风压性能。2使用的范围无机活性保温砂浆适用于粘土砖、多孔砖、填充加气混凝土砌块、现浇混凝土墙体等外墙的保温及屋面、顶棚保温。3施工工艺及搅拌要点3.1墙面基层处理：施工前在墙体表面喷水1～2次，依气温和空气湿度而定：砖墙面施水量达到湿润，混凝土墙面表面略施水即可，不宜过潮。而后采用1：2.5（重量比）水泥砂浆“打补丁”找平层，并检查墙体垂直度和平整度（垂直度和平整度检查均应控制≤4mm）。所有墙面须清理浮沉、油、污垢、碱膜沥青渍等物，对墙体的松动、风华部位应剔凿清除，砌块填充墙体不得有空洞，填平凹陷部分，去除凸出物，使墙面保持相对平整。混凝土框架、剪力墙应进行喷浆、甩浆的毛化处理；混凝土框架、剪力墙与填充墙体的铰接部位应搭接钢丝网（20cm≤幅宽≤30cm）。3.2吊线、拉线每间隔2m做出灰饼厚度标示（可用LINS浆料预制、干凝切割后用AICA浆料粘结）；墙体阳角，门窗框和易磕部位，应采用1：2水泥砂浆做暗护角，其高度不应低于2m，厚度与保温层相同，每侧宽度不应小于50mm。3.3保温施工：保温系统施工包括界面层、保温层、护面层三部分。三部分施工方法均采用抹浆方式操作。界面层施工：将按比例调匀的AICA浆料，用钢皮沫子刮抹或涂料磙子以1～1.5mm厚度均匀涂抹上墙，使之与墙面结合牢固，保留粗糙面，便于与保温层结合。保温砂浆抹灰宜在界面浆料涂抹的同时跟进。保温砂浆施工：批量保温材料的搅拌过程（干式或半干式搅拌）：选择内无搅拌叶、容量为0.35立方、转速12～24转/分钟的水泥砂浆搅拌机械，先在搅拌机腔内倒入45Kg～50Kg的水（可根据气候条件适当增减用水量），再配加5Kg（包括为5Kg/桶）专用石脂粘膜剂搅拌均匀，然后将料斗内已拆包准备的5包保温材料（25Kg/包）悉数倒入搅拌机腔体内，浸泡3分钟，开机搅拌时间不得超出2分钟，即出料。搅拌质量可以通过测量湿表观密度并观察操作性、抗滑坠性、水合反应状态等方法判断。保温层涂抹工艺：LINS浆料进行分层（遍）涂抹时，第一层（遍）厚度控制在10mm以内，使用钢皮抹子，抖腕略用力将浆料涂抹在墙体上（抹痕方向一致，不要往返挫抹），做扇面覆盖衔接，并保留粗糙面便于第二层（遍）涂抹结合；第二层（遍）涂抹必须与第一层（遍）间隔8小时（气温20℃以上间隔4～6小时）后进行，涂抹时应将干凝的第一层（遍）浇水湿润后开始涂抹，厚度不可超过20mm；涂抹达到设计厚度后，用大杠括平，并使用塑料抹子将保温层表面搓平压实（如果保温层表面出现局部半干凝状态时应适量喷水），保留粗糙面以便于护面层的结合。保温砂浆面层大角抹灰时要用木方尺压住墙角砂浆层上下搓动，达到基本垂直后用阴、阳抹子压光；门窗口抹灰应先抹门窗侧口、窗台和窗上口，再抹大面墙。应按门窗口尺寸截裁单边八字靠尺，做口应贴尺施工，保证门窗口处方正。护面层施工：护面层施工保温待保温层干凝后即可进行，以AICA防水粘结浆料1～1.5mm厚度刮抹在保温层表面，保留糙面，便于后续涂料腻子的粘合。饰面层施工：如保...
