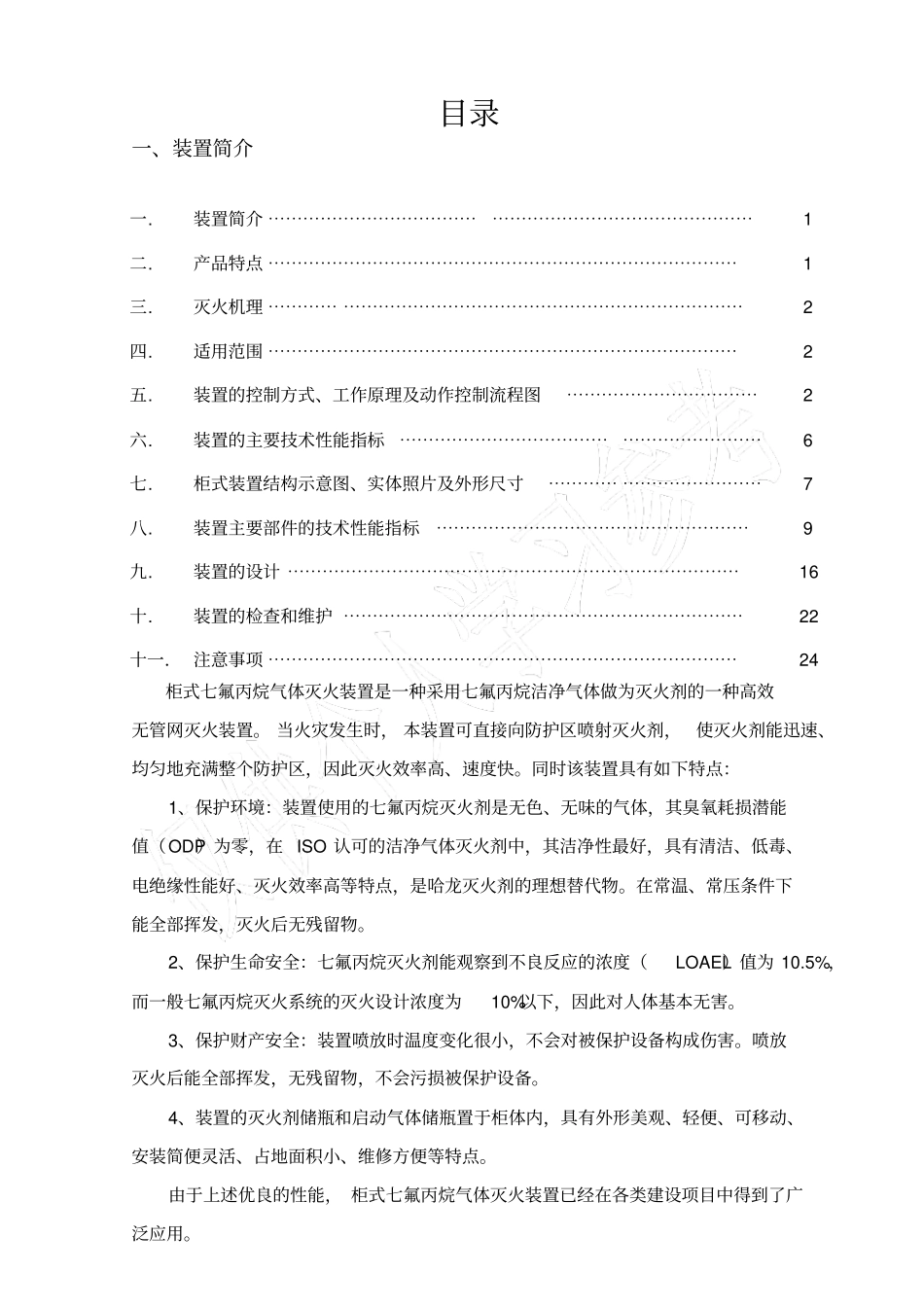

目录一、装置简介柜式七氟丙烷气体灭火装置是一种采用七氟丙烷洁净气体做为灭火剂的一种高效无管网灭火装置。当火灾发生时，本装置可直接向防护区喷射灭火剂，使灭火剂能迅速、均匀地充满整个防护区，因此灭火效率高、速度快。同时该装置具有如下特点：1、保护环境：装置使用的七氟丙烷灭火剂是无色、无味的气体，其臭氧耗损潜能值（ODP）为零，在ISO认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒、电绝缘性能好、灭火效率高等特点，是哈龙灭火剂的理想替代物。在常温、常压条件下能全部挥发，灭火后无残留物。2、保护生命安全：七氟丙烷灭火剂能观察到不良反应的浓度（LOAEL）值为10.5%，而一般七氟丙烷灭火系统的灭火设计浓度为10%以下，因此对人体基本无害。3、保护财产安全：装置喷放时温度变化很小，不会对被保护设备构成伤害。喷放灭火后能全部挥发，无残留物，不会污损被保护设备。4、装置的灭火剂储瓶和启动气体储瓶置于柜体内，具有外形美观、轻便、可移动、安装简便灵活、占地面积小、维修方便等特点。由于上述优良的性能，柜式七氟丙烷气体灭火装置已经在各类建设项目中得到了广泛应用。一.装置简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二.产品特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三.灭火机理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四.适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五.装置的控制方式、工作原理及动作控制流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2六.装置的主要技术性能指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七.柜式装置结构示意图、实体照片及外形尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八.装置主要部件的技术性能指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9九.装置的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16十.装置的检查和维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22十一．注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24二、产品特点GQQ系列柜式七氟丙烷气体灭火装置是经本公司精心研制开发而成的。其主要特点如下：1、装置设计合理、先进，装置各部件均采用优质新型抗老化、耐高压、耐腐蚀的材料经过精密的加工工艺制作而成，产品性能优良、密封方式可靠、动作灵活、外形美观、操作维护方便。2、不需专门的瓶组间、占地面积小。3、装置各项指标完全符合国家标准GB16670-2006《柜式气体灭火装置》的要求。各项技术指标均处于国内领先水平，并通过了国家固定灭火系统和耐火构件质量监督检验测试中心的检测。4、装置的关键部件均设置了防误动作的安全机构，增加了装置的安全性和可靠性。5、装置曾在各级评比中多次获奖。并被评定为浙江省工程建设重点推荐名优产品。6、我公司的GQQ系列柜式七氟丙烷气体灭火装置规格齐全，可根据用户要求及各类工程实际需要灵活的组合。三、灭火机理七氟丙烷气体灭火装置的灭火机理主要是化学抑制，即通过惰化火焰中的活性自由基,实现断链灭火。其次是降温作用，七氟丙烷灭火剂以液态形式存储，喷放时在喷嘴处迅速汽化，可吸收一定的热量，从而降低防护区燃烧物质周围的环境温度。四、适用范围七氟丙烷灭火装置适用于扑救下列火灾：1、电气火灾；2、固体表面火灾；3、液体火灾；4、灭火前能切断气源的气体火灾。本装置可广泛应用与电子计算机房、电子设备间、数据存储间、控制室、通讯机房、档案库、票据库房、文物资料库房、变配电室、变压器室等场所灭火。特别是当这些防护区域所处的建筑物内无法设置专用的瓶组间；或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求；或防护区内不便安装系统管网时，使用本装置可以很好的解决这些问题。五、装置的控制方式、工作原理及动作控制流程图柜式七氟丙烷气体灭火装置有自动控制、手动控制两种启动方式。一般情况下应使用手动控制；在保护区无人的情况下可以转换为自动控制。装置工作原理如下：1、正常状况下：（1）七氟丙烷灭火剂（含增压气体）和启动气体被密封在各自的储瓶中，并通过压力表监测；（2）启动管路处于常压...
