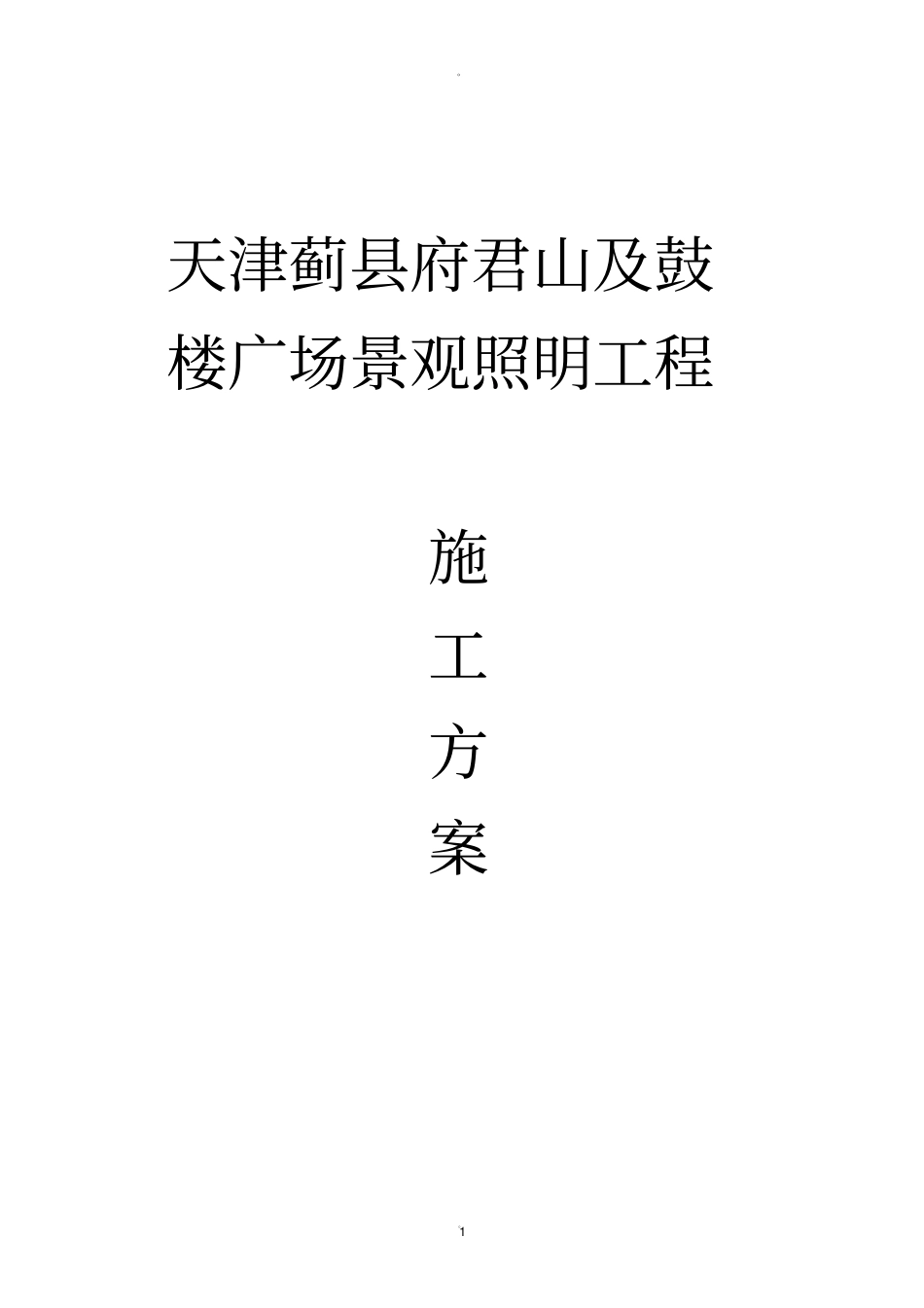

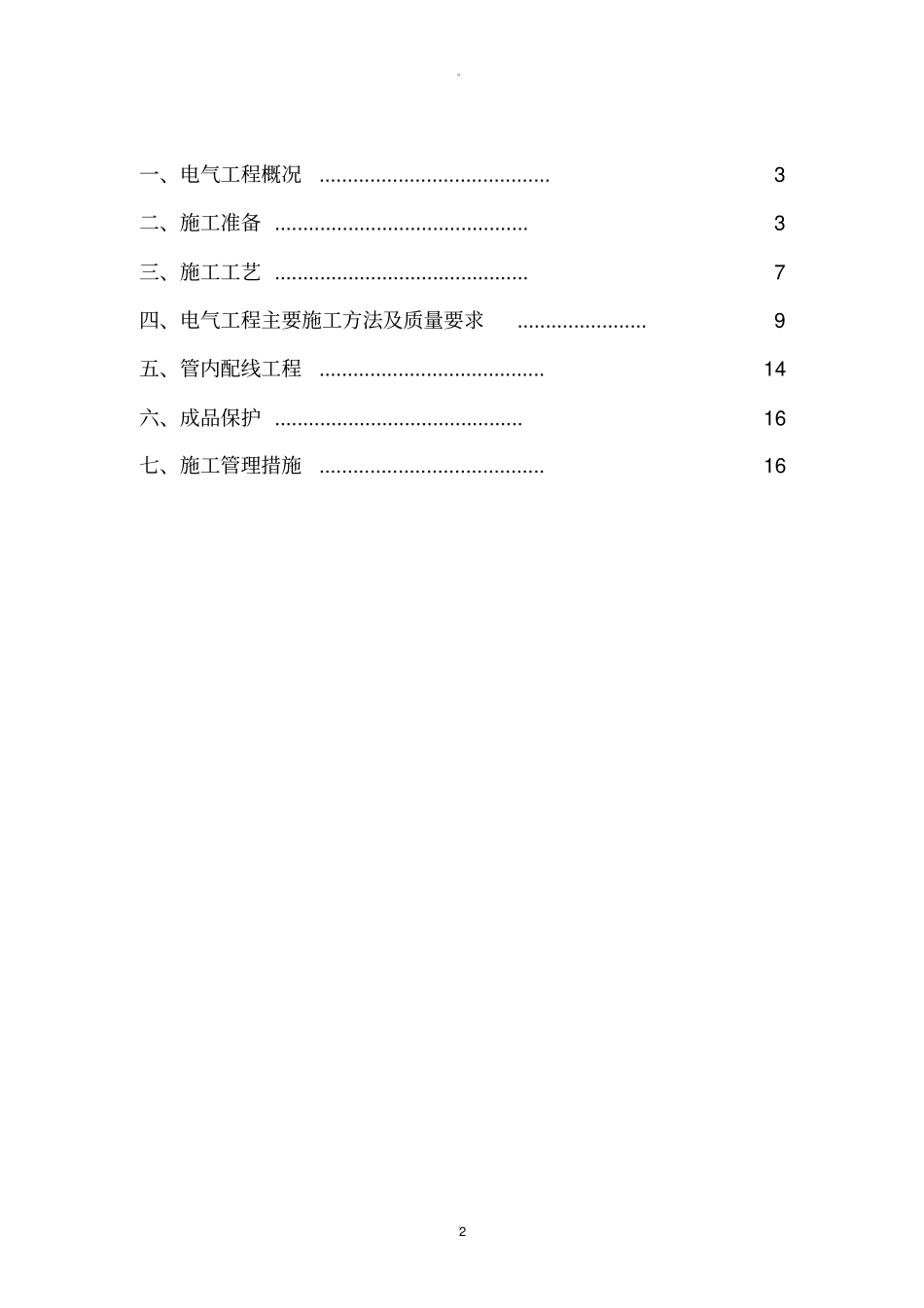

。。1天津蓟县府君山及鼓楼广场景观照明工程施工方案。。2一、电气工程概况.........................................3二、施工准备.............................................3三、施工工艺.............................................7四、电气工程主要施工方法及质量要求.......................9五、管内配线工程........................................14六、成品保护............................................16七、施工管理措施........................................16。。3一、电气工程概况本工程为鼓楼广场及府君山广场，府君山山脊，天马，神女景观量化工程。1.鼓楼广场广场施工包括鼓楼，渔阳南楼牌楼，武定街牌楼，文昌街牌楼，渔阳酒楼，新华书店，地下商场入口（4座），3号商铺，蓟州影院，超前通讯连锁，1号商铺，2号商铺的照明工程。每处加控制箱一个。总电源引自蓟州影院与3号商铺之间配电所，配电箱明装在号商铺夹道外墙上。2.府君山广场增加庭院灯及照树灯，高杆灯光源更换。3.府君山沿山脊做高杆灯，把山脊照亮。二、施工准备施工前技术人员必须详细审图，提出问题并在图纸会审时落实。然后要根据工程特点编制施土方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2.1技术准备2.1.1.施工图纸和技术资料齐全。2.1.2.施工方案编制完毕并经审批。2.1.3.施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。2.2材料准备因本工程场地比较狭小，所以现场施工技术人员、材料人员。。4需与建设（监理）和土建单位密切配合，做到材料随用随进。2.2.1.管材、连接套管应采用同一金属材料制作，并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2000）规定。2.2.2.管材及附件的规格符合设计要求，管材表面有明显、不脱落的产品标识，有出厂合格证和材质证明。2.2.3.管材、连接套管及其金属附件：内、外壁镀层均匀、表面光洁、壁厚均匀，无变形等缺陷。2.2.4.连接套管的长度不小于管外径的2倍～3.5倍。2.2.5.连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致。2.2.6.紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。2.2.7.套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表14-7～表14-10和图14-11～图14-14。。。5。。6。。72.3机具准备2.3.1.手动工具：电工组合工具、手锤、铣子、手扳弯管器、开孔器、台钻、台钳、錾子、专用扳手、管钳、钢锯等。2.3.2.电动工具：切割机、电钻、电锤、电气焊机具。2.3.3.测试器具：兆欧表、卷尺、角尺、水平尺、小线、线坠等。2.3.4.其他工具：高凳、灰铲、灰桶、水桶等。三、施工工艺3.1工艺流程测量定位管路→支架预制→管路敷设→管路套接→管路与盒、箱连接。3.2操作工艺3.2.1.测量定位根据施工图及施工现场，确定盒、箱实际位置和管路走向。3.2.2.管路、支架预制根据盒、箱实际位置和尺寸、管路走向及安装位置，加工好各种支架、管件。。。8(1)钢管煨弯可采用冷煨法或热煨法1)冷煨法：管径20mm及以下时，用手动煨管器。煨管时用力要均匀。管径在25mm及以上时，使用液压煨管器，将管子放入模具，操作煨管器，煨出所需弯度。2)热煨法：首先堵住管子一端，将预先炒干的砂子灌满灌实，再将另一端管口堵住放在火上均匀加热，烧红后煨成所需弯度，及时冷却。要求管路的弯曲处弯扁度不应大于管外径的1／10；明配管时，弯曲半径不宜小于管外径的6倍；埋设于地下或混凝土楼板内时，不宜小于管外径的10倍。（2）管子切断：宜采用钢锯、切割机切管，严禁用电气焊断管。断口处平齐并刮铣光滑。3.3.3.管路敷设(1)管路有下列情况之一时，中间应增设接线盒，其位置应便于穿线：1)管路长度每超过30m，无弯曲；2)管路长度每超过20m，有一个弯曲；3)管路长度每超过15m，有两个弯曲；4)管路长度每超过8m，有三个弯曲。(2)管路弯曲敷设时，弯曲弧度应均匀，焊缝处于外侧。不应有折皱、凹陷、裂纹、死弯等缺陷。断口平整、光滑，管材弯扁度不应大于管外径的10...
