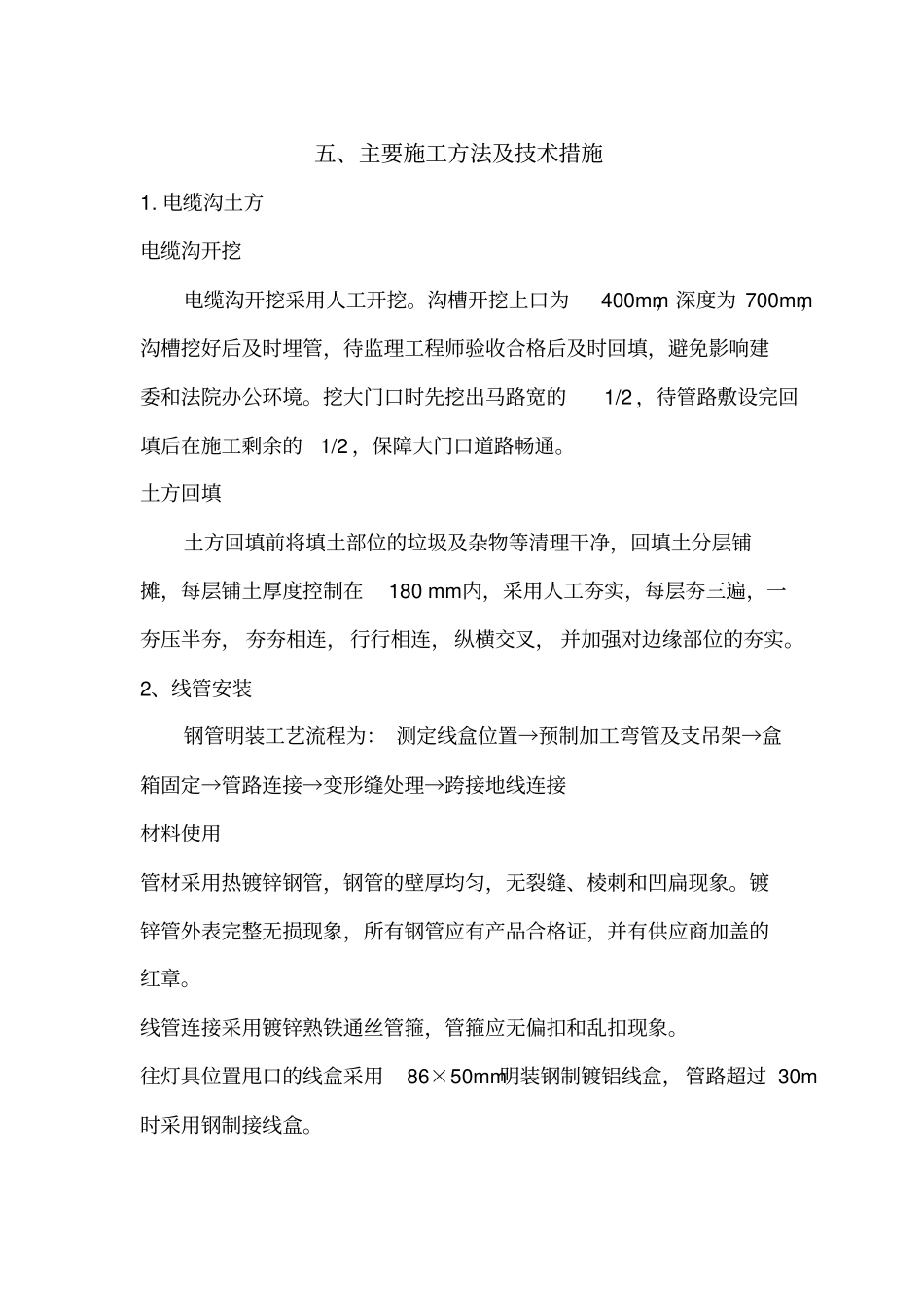

五、主要施工方法及技术措施1.电缆沟土方电缆沟开挖电缆沟开挖采用人工开挖。沟槽开挖上口为400mm，深度为700mm，沟槽挖好后及时埋管，待监理工程师验收合格后及时回填，避免影响建委和法院办公环境。挖大门口时先挖出马路宽的1/2，待管路敷设完回填后在施工剩余的1/2，保障大门口道路畅通。土方回填土方回填前将填土部位的垃圾及杂物等清理干净，回填土分层铺摊，每层铺土厚度控制在180mm内，采用人工夯实，每层夯三遍，一夯压半夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实。2、线管安装钢管明装工艺流程为：测定线盒位置→预制加工弯管及支吊架→盒箱固定→管路连接→变形缝处理→跨接地线连接材料使用管材采用热镀锌钢管，钢管的壁厚均匀，无裂缝、棱刺和凹扁现象。镀锌管外表完整无损现象，所有钢管应有产品合格证，并有供应商加盖的红章。线管连接采用镀锌熟铁通丝管箍，管箍应无偏扣和乱扣现象。往灯具位置甩口的线盒采用86×50mm明装钢制镀铝线盒，管路超过30m时采用钢制接线盒。护口采用白色塑料护口，护口要完整无损。安装前预制线管安装前，根据图纸及实际现场情况，画出各段管路和线盒的位置，在实际墙面上作好标记，按标记分段量出实际安装的准确尺寸，记录在草图上，然后按草图预制加工。管子切断采用手工钢锯，将管子固定在压力案上的压力钳内卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，不准折断，锯断的管口不得歪斜，锯完后用圆挫把管口内壁的棱角挫去。SC32和SC25的线管煨弯采用手动液压煨弯器冷煨弯，SC20镀锌线管采用手扳煨弯器，煨弯不得过猛，逐步进行，弯曲半径不小于管子外径的6倍，弯扁程度不大于管子外径的10%SC25弯曲大样SC20弯曲大样SC32弯曲大样线盒和线箱开孔使用液压开孔器，所开孔的直径与管径规格吻合，一管一孔。不得使用电气焊和开长孔。丝扣加工采用手动绞丝扳，套丝用力要均匀，保持丝扣光滑。线管敷设与连接墙上线管为明设，地面部分埋地暗敷设，线管与线管的连接采用熟铁通丝扣管箍，管箍两端采用卡扣式的跨接地线卡将线径为4mm2双色的PE线连接做为跨接地线。线管与线盒连接用用开孔器开孔，锁母固定，管入盒时一管一孔，并且孔径与管径相吻合管口入至盒内小于5mm，露出锁紧螺母的丝扣为2∽4扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐，其连接方法如下：线管与线盒连接室外地坪上的灯具，线管出线口安装防水弯头。线管内电缆引入进灯具时采用金属软管，并用管卡固定。管线直段长度超过30m加设接线盒，有一个弯时20m，有二个弯时15m，有三个弯时8m。法院和街道办事处外墙线管安装采用鞍型卡固定，建委和有铝塑板的外墙部位线管安装采用抱管卡固定，SC20卡距为m，SC25卡距为2m，线盒边的卡子距线盒距离150mm卡距布置均匀。管卡安装见下图：法院和街道办事外墙上线管安装线管在铝塑板墙面安装埋入地下管子的深度为700mm，管子外壁缠玻璃丝布一道，刷沥青漆两道。质量标准水平或垂直敷设明配管时允许偏差值:管路在2m以内时偏差为3mm，管段全长不应超过管子内径的1/2；明敷设管子应顺直。镀锌管采用马鞍卡和抱箍卡固定。固定点距离均匀，SC20卡距，SC25卡拒。连接紧密，管口光滑，护口齐全，排列整齐，管子弯曲处无明显折皱，油漆防腐完整。管子入盒、箱内露出的长度应小于5mm，线盒和线管采用锁母固定，线盒内的管口露出部分为2∽4扣。2..钢管煨弯弯曲半径不得小于管外径的6倍，埋设钢管弯曲半径不小于管外径的10倍，弯扁度不大于管外径的1/10，弯曲处不得出现折皱、凹穴及裂缝现象。3、管内穿线材料要求绝缘导线的规格、型号必须符合设计要求并有产品合格证。工艺流程选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→导线接头→接头包扎→线路检查绝缘遥测。穿线：穿线之前应先把带钢丝线穿入，检查管路是否通畅，穿线前根据管径的大小选择相应规格的护口。穿线时两人配合，一拉一送，导线根数较少时可将导线前端的绝缘层削去，然后将导线芯直接插入带线的盘圈内，并折死压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。穿线前将管路中杂物清除，对管路较长或转弯较多时...
