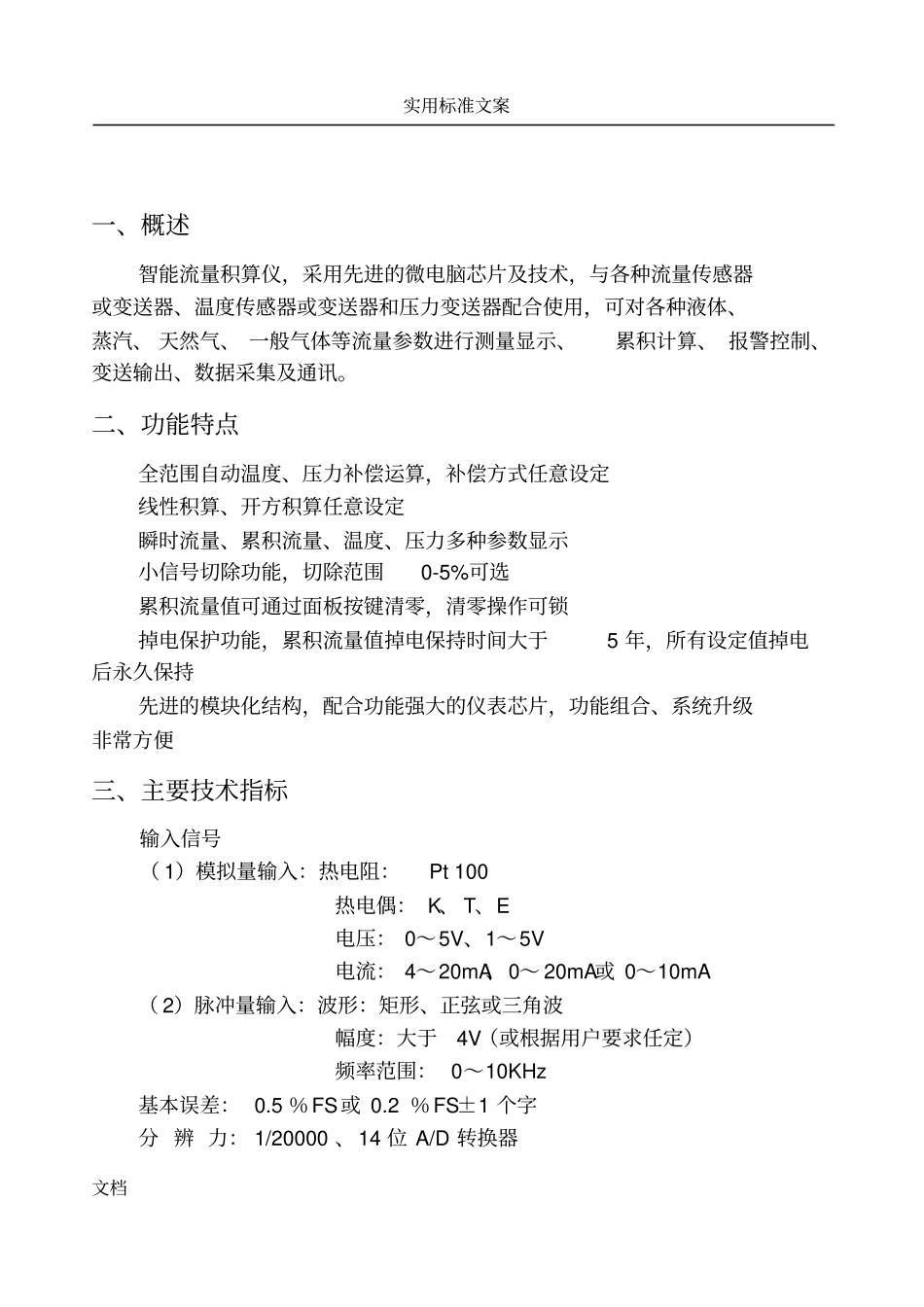

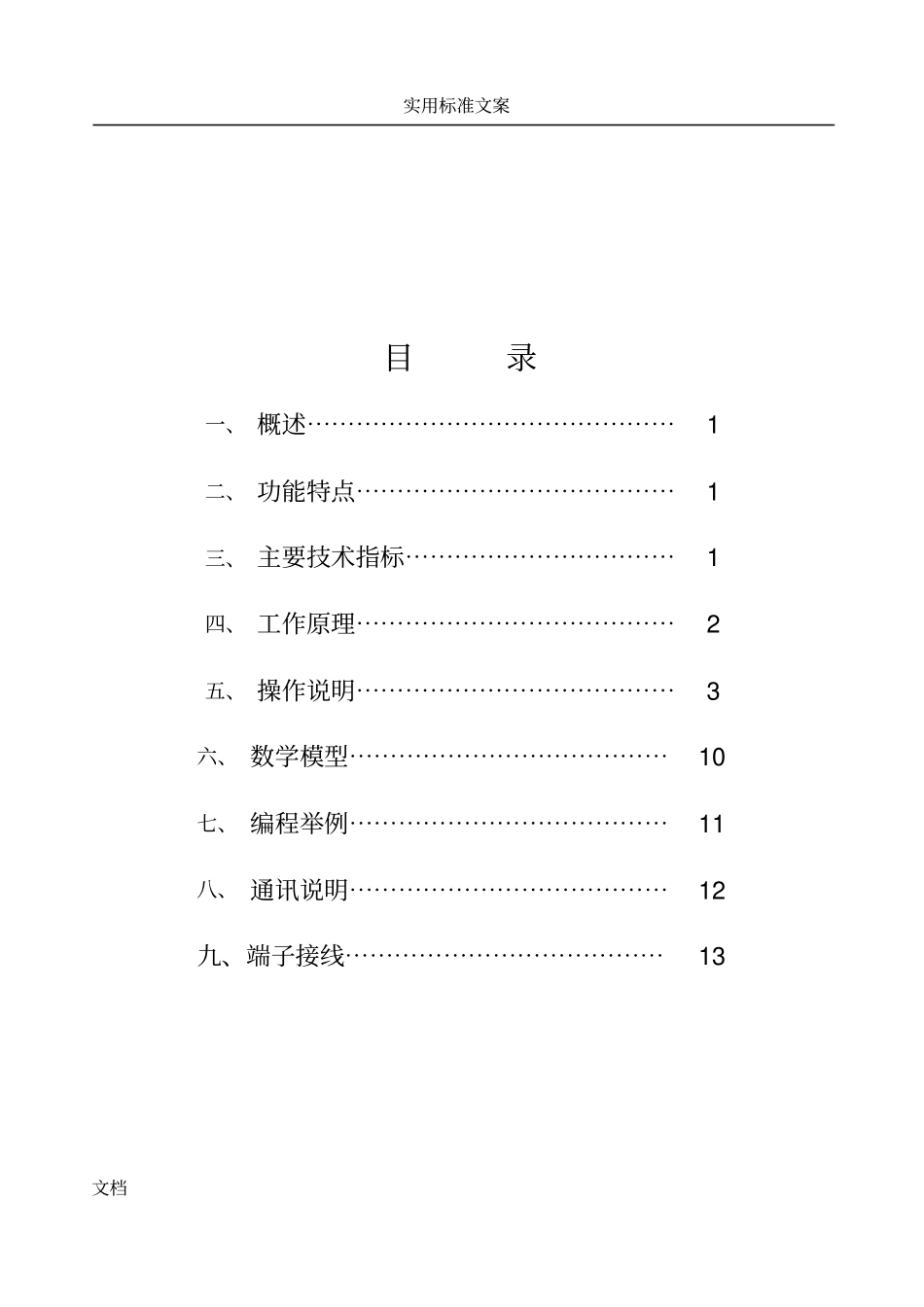

实用标准文案文档目录一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、功能特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、主要技术指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、操作说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六、数学模型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10七、编程举例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11八、通讯说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12九、端子接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13实用标准文案文档一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号（1）模拟量输入：热电阻：Pt100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA（2）脉冲量输入：波形：矩形、正弦或三角波幅度：大于4V（或根据用户要求任定）频率范围：0～10KHz基本误差：0.5％FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器实用标准文案文档显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps内部自由设定馈电输出：DC24V/50mA电源：开关电源85～265VAC功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH四、工作原理开关量输入电路模拟量输入量通道开关光电隔离A/D单片机LED显示面板设定变送输出光电隔离通讯接口实用标准文案文档本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。2五、操作说明（一）仪表面板如图所示，左侧三个指示灯依次为：①瞬时流量指示灯②压力指示灯③温度指示灯右侧二个指示灯为①上限报警灯②下限报警灯显示窗显示内容：上排四位数码管显示瞬时流量值下排八位数码管显示累积流量值（二）操作键说明SET-参数设定键，按下此键盘，可按次序输入参数，修改完毕一个参数请按SET键存贮并进入下一个参数值的修改。▲—在设定状态时，用于增加设定值。▼—在设定状态时，用于减少设定值。若按下▲或▼不动，数值将快速增减，松手后停止。CLR-清零键，按下此键，上排出现-CL-，下排显示1230，用▲和▼键把1230设成1234后，再按SET键，则完成累积量清零，输入其它值无效。SEL-选择键，工作状态下，选择显示瞬时流量、压力或温度，或分时巡回显示流量、压力和温度值，同时相应的指示灯亮。在设定参数时，选择键用作选择小数点的位数，范围从0～3。（三）上电自检实用标准文案文档⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。⑵仔细检查仪表的接线，正确无误后方可打开电源。⑶接通电源后仪表上排显示HELO下排显示PASS字样表示仪表自检通过，如果显示-HH-表示超量限或断偶及热阻开路，仪表采用人机对话形式来输入参数，用各种提示符来提示应输入的数据。3（四）参数设定按下SET键，上排数码管出现-cd-，下排数码管出现1230，用▲和▼键把1230设成1234后，再按SET键，才进入参数修改循环圈，输入其他值无效，这主要是为了防止非技术人员误修改参数。设定状态下，下排数码管显示功能提示符，下排显示给定值：工作状态下，上排显示瞬时流量值，下排显示累积流量值。Ⅰ、流量信号为电压电流输入时，操作顺序如下：（1）AA...
