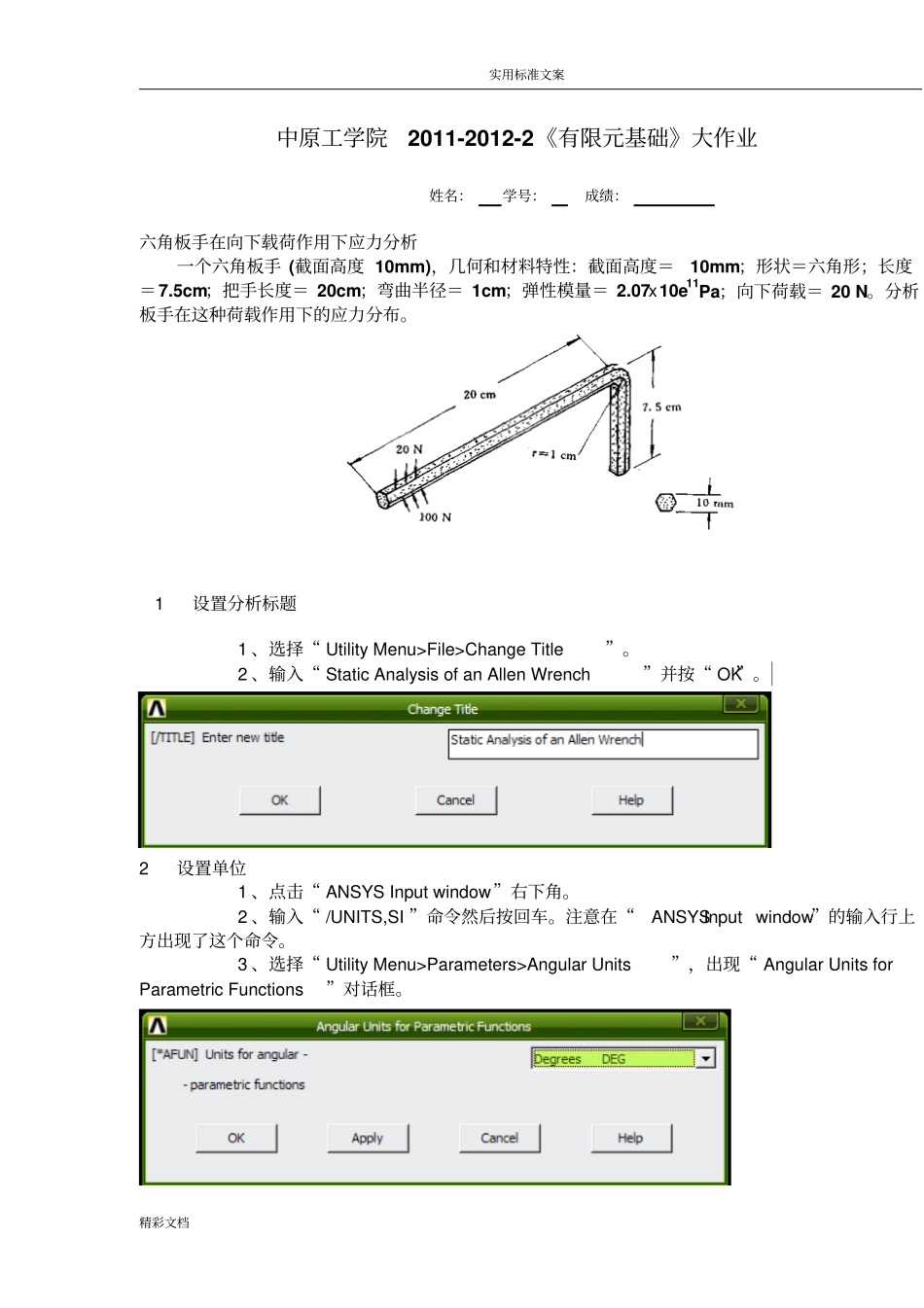

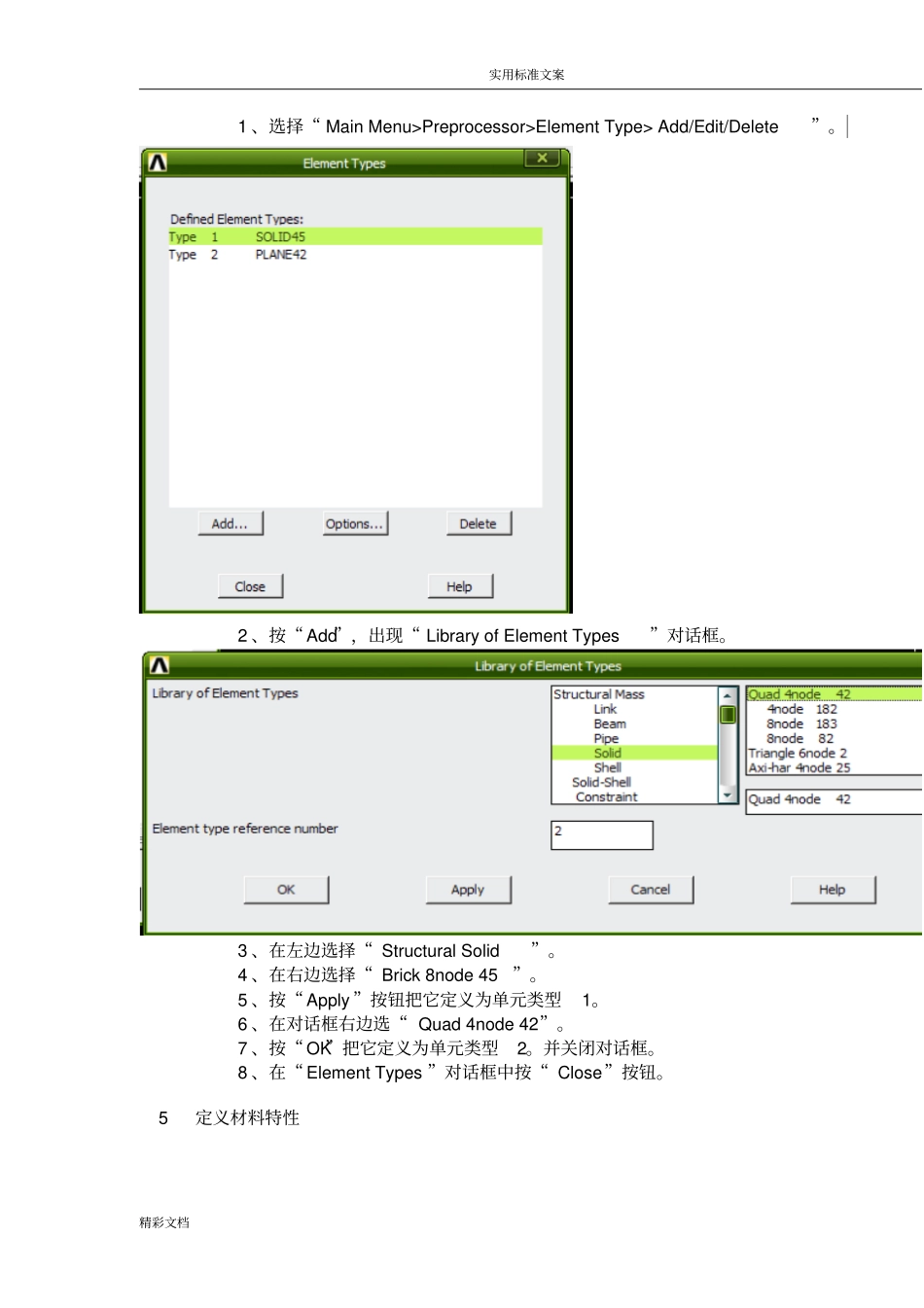

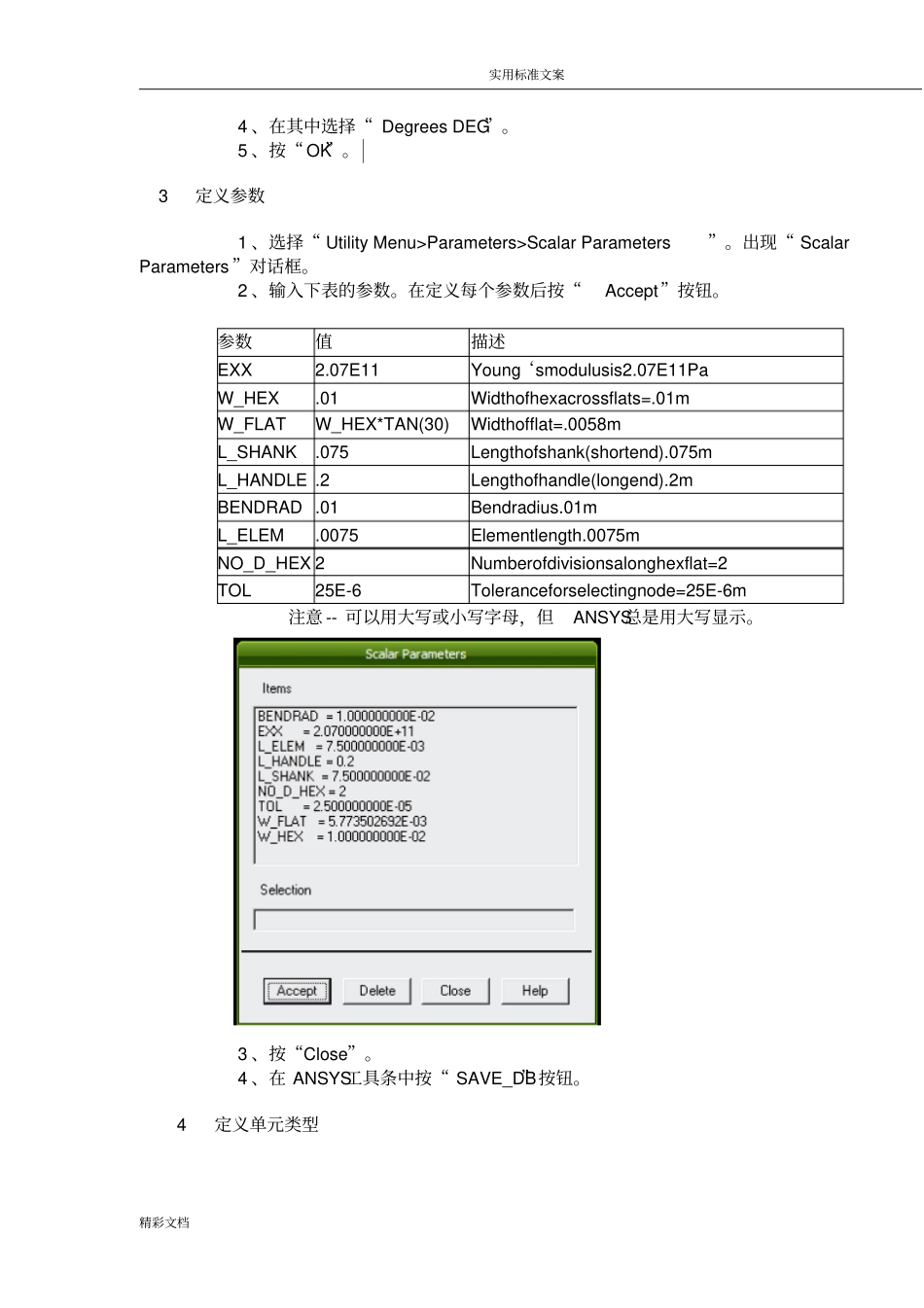

实用标准文案精彩文档中原工学院2011-2012-2《有限元基础》大作业姓名：学号：成绩：六角板手在向下载荷作用下应力分析一个六角板手(截面高度10mm)，几何和材料特性：截面高度＝10mm；形状＝六角形；长度＝7.5cm；把手长度＝20cm；弯曲半径＝1cm；弹性模量＝2.07x10e11Pa；向下荷载＝20N。分析板手在这种荷载作用下的应力分布。1设置分析标题1、选择“UtilityMenu>File>ChangeTitle”。2、输入“StaticAnalysisofanAllenWrench”并按“OK”。2设置单位1、点击“ANSYSInputwindow”右下角。2、输入“/UNITS,SI”命令然后按回车。注意在“ANSYSInputwindow”的输入行上方出现了这个命令。3、选择“UtilityMenu>Parameters>AngularUnits”，出现“AngularUnitsforParametricFunctions”对话框。实用标准文案精彩文档4、在其中选择“DegreesDEG”。5、按“OK”。3定义参数1、选择“UtilityMenu>Parameters>ScalarParameters”。出现“ScalarParameters”对话框。2、输入下表的参数。在定义每个参数后按“Accept”按钮。参数值描述EXX2.07E11Young‘smodulusis2.07E11PaW_HEX.01Widthofhexacrossflats=.01mW_FLATW_HEX*TAN(30)Widthofflat=.0058mL_SHANK.075Lengthofshank(shortend).075mL_HANDLE.2Lengthofhandle(longend).2mBENDRAD.01Bendradius.01mL_ELEM.0075Elementlength.0075mNO_D_HEX2Numberofdivisionsalonghexflat=2TOL25E-6Toleranceforselectingnode=25E-6m注意--可以用大写或小写字母，但ANSYS总是用大写显示。3、按“Close”。4、在ANSYS工具条中按“SAVE_DB”按钮。4定义单元类型实用标准文案精彩文档1、选择“MainMenu>Preprocessor>ElementType>Add/Edit/Delete”。2、按“Add”，出现“LibraryofElementTypes”对话框。3、在左边选择“StructuralSolid”。4、在右边选择“Brick8node45”。5、按“Apply”按钮把它定义为单元类型1。6、在对话框右边选“Quad4node42”。7、按“OK”把它定义为单元类型2。并关闭对话框。8、在“ElementTypes”对话框中按“Close”按钮。5定义材料特性实用标准文案精彩文档1、选择“MainMenu>Preprocessor>MaterialProps>MaterialModels”，出现“DefineMaterialModelBehavior”对话框。2、在“MaterialModelsAvailable”窗口中，选择“Structural->Linear->Elastic->Isotropic"，出现一个对话框。3、在“EX域”输入字符EXX，然后按“OK”，现在在左边的“MaterialModelsDefined”窗口中出现“MaterialModelNumber1”。4、选择“Material>Exit”退出“DefineMaterialModelBehavior”对话框。6建立六角形截面实用标准文案精彩文档1、选择“MainMenu>Preprocessor>-Modeling-Create>-Areas-Polygon>BySideLength”，出现“PolygonbySideLength”对话框。2、输入“numberofsides”6。3、输入边长W_FLAT。4、按“OK”。现在图形窗口出现六角形。7沿路径建立关键点实用标准文案精彩文档1、选择“MainMenu>Preprocessor>-Modeling-Create>Keypoints>InActiveCS”。出现“CreateKeypointsinActiveCoordinateSystem”对话框。2、输入关键点数7。在X，Y，Z域全部输入0。3、按“Apply”。4、输入关键点数8。5、在X，Y，Z域全部输入0,0,-L_SHANK，然后按“Apply”。6、输入关键点数9。实用标准文案精彩文档7、在X，Y，Z域全部输入0,L_HANDLE,-L_SHANK，然后按“OK”。8沿路径建立线1、选择“UtilityMenu>PlotCtrls>WindowControls>WindowOptions”。出现“WindowOptions”对话框实用标准文案精彩文档。2、在下拉菜单中选“Attopleft”。3、按“OK”。4、选择“UtilityMenu>PlotCtrls>Pan/Zoom/Rotate”，出现“Pan-Zoom-Rotate”对话框。5、按“Iso”，然后按“Close”。6、选择“UtilityMenu>PlotCtrls>ViewSettings>AngleofRotation”。出现“AngleofRotation”对话框。7、输入90度。8、在“Axisofrotation”中选”GlobalCartesX“。9、按”OK“。10、选择“UtilityMenu>PlotCtrls>Numbering”。出现“PlotNumberingControls”对话框。实用标准文案精彩文档11、按“Keypointnumbers”方框打开它。12、按“Linenumbers”方框打开它。13、按“OK”。...
