实用文档本特利组态一、连接、上载一般先上电,点击图1后,选择端口和波特率见图2,点CONNECT建立连接
点UPLOAD图3,上载组态图4
图1图2图3实用文档图4二、模块设置1、模拟量模块设置点击图4中左侧的options按钮,然后可以对各个模块进行组态
以上图为例,1~7槽分别为CPU模块,增速箱振动,风机振动,风机位移,报警继电器,停车继电器,modbus通信模块
点击图4中的2号槽进入图5的界面进行振动组态实用文档图5如图5中,选择通道信号类型,每两个通道为一组同类型信号,RadialVibration为振动,如果信号为位移则选择ThrustPosition
不测建相,将NoKeyphasor打钩
用到那个通道将该通道Active打钩
设定量程,选择探头类型点击要设定的通道的Options按钮

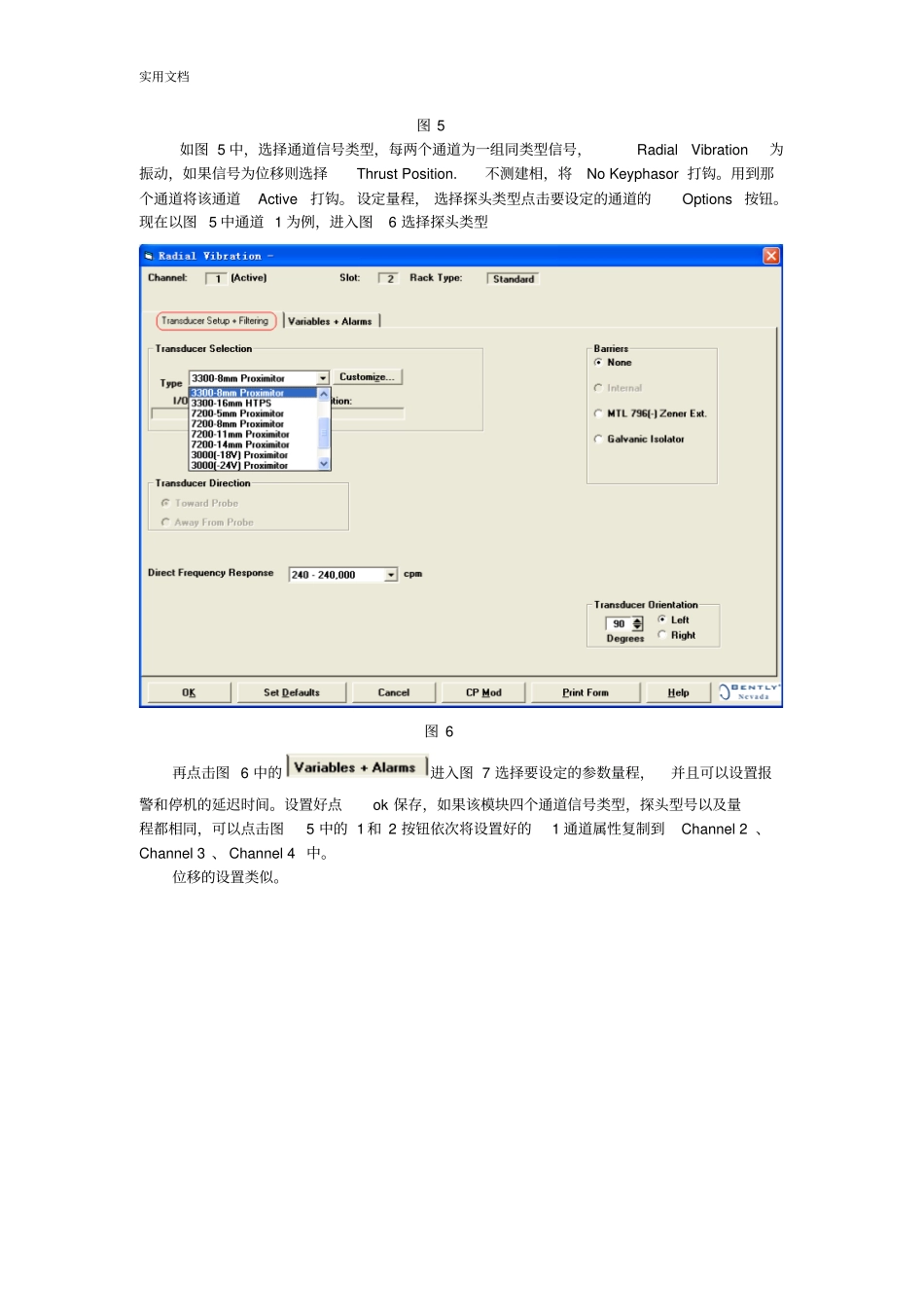

现在以图5中通道1为例,进入图6选择探头类型图6再点击图6中的进入图7选择要设定的参数量程,并且可以设置报警和停机的延迟时间
设置好点ok保存,如果该模块四个通道信号类型,探头型号以及量程都相同,可以点击图5中的1和2按钮依次将设置好的1通道属性复制到Channel2、Channel3、Channel4中
位移的设置类似
实用文档图72、继电器模块设置点击图4中的槽5进入图8的界面图8实用文档图8的逻辑是该继电器模块的第一路通道是第一个模拟量模块前两个通道报警信号有任何一个出现,该继电器输出
依次可以根据实际情况设置其他通道输出逻辑
三、报警、停机值设定点击主菜单中的如下图图9要设置振动或位移的报警、停机值,可在图9的界面中点击相应的模块图10实用文档图11振动的设置如图10,位移的设置如图11
其中可根据实际要求设置报警、停机值的上下限,需要设置的项目打钩
如果相同类型的信号报警上下限一样,可以点击其中的进入图12界面复制到需要的通道
图12四、3500/92的组态点击92
